注意力机制篇 | YOLOv8改进之添加CA注意力机制

本文主要是介绍注意力机制篇 | YOLOv8改进之添加CA注意力机制，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

前言：Hello大家好，我是小哥谈。CA（Channel Attention）注意力机制是一种用于计算机视觉任务的注意力机制，它可以通过学习通道之间的关系来提高模型的性能。本文所做出的改进即在YOLOv8主干网络中添加CA注意力机制！~🌈

     目录

🚀1.基础概念

🚀2.网络结构

🚀3.添加步骤

🚀4.改进方法

🍀🍀步骤1：conv.py文件修改

🍀🍀步骤2：__init__.py文件修改

🍀🍀步骤3：tasks.py文件修改

🍀🍀步骤4：创建自定义yaml文件

🍀🍀步骤5：新建train.py文件

🍀🍀步骤6：模型训练测试

🚀1. 基础概念

CA（Channel Attention）注意力机制是一种用于计算机视觉任务的注意力机制，它可以通过学习通道之间的关系来提高模型的性能。CA注意力机制的基本思想是，对于给定的输入特征图，通过学习通道之间的关系来计算每个通道的权重，然后将这些权重应用于输入特征图中的每个像素点，以产生加权特征图。

具体来说，CA注意力机制包括两个步骤：通道特征提取和通道注意力计算。在通道特征提取阶段，我们使用一个全局平均池化层来计算每个通道的平均值和最大值，然后将它们连接起来并通过一个全连接层来产生通道特征。在通道注意力计算阶段，我们使用一个sigmoid函数来将通道特征映射到[0,1]范围内，并将其应用于输入特征图中的每个像素点，以产生加权特征图。

其原理如下：👇

1. 输入特征经过卷积等操作得到中间特征表示。
2. 中间特征表示经过两个并行的操作：全局平均池化和全局最大池化，得到全局特征描述。
3. 全局特征描述通过两个全连接层生成注意力权重。
4. 注意力权重与中间特征表示相乘，得到加权后的特征表示。
5. 加权后的特征表示经过适当的调整（如残差连接）后，作为下一层的输入。

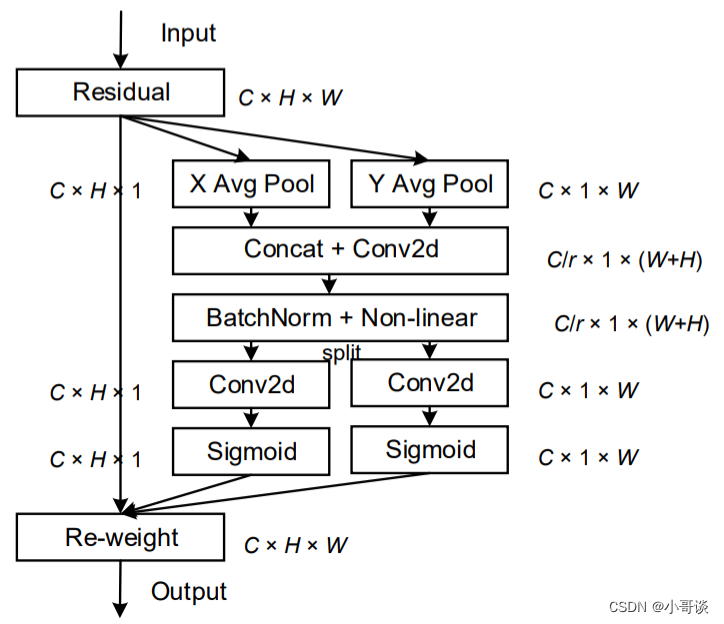

CA注意力的实现如下图所示，可以认为分为两个并行阶段：

将输入特征图分别在为宽度和高度两个方向分别进行全局平均池化，分别获得在宽度和高度两个方向的特征图。假设输入进来的特征层的形状为[C, H, W]，在经过宽方向的平均池化后，获得的特征层shape为[C, H, 1]，此时我们将特征映射到了高维度上；在经过高方向的平均池化后，获得的特征层shape为[C, 1, W]，此时我们将特征映射到了宽维度上。

然后将两个并行阶段合并，将宽和高转置到同一个维度，然后进行堆叠，将宽高特征合并在一起，此时我们获得的特征层为：[C, 1, H+W]，利用卷积+标准化+激活函数获得特征。

之后再次分开为两个并行阶段，再将宽高分开成为：[C, 1, H]和[C, 1, W]，之后进行转置。获得两个特征层[C, H, 1]和[C, 1, W]。

然后利用1x1卷积调整通道数后取sigmoid获得宽高维度上的注意力情况，乘上原有的特征就是CA注意力机制。

加入CA注意力机制的好处包括：

1. 增强特征表达：CA注意力机制能够自适应地选择和调整不同通道的特征权重，从而更好地表达输入数据。它可以帮助模型发现和利用输入数据中重要的通道信息，提高特征的判别能力和区分性。
2. 减少冗余信息：通过抑制不重要的通道，CA注意力机制可以减少输入数据中的冗余信息，提高模型对关键特征的关注度。这有助于降低模型的计算复杂度，并提高模型的泛化能力。
3. 提升模型性能：加入CA注意力机制可以显著提高模型在多通道输入数据上的性能。它能够帮助模型更好地捕捉到通道之间的相关性和依赖关系，从而提高模型对输入数据的理解能力。

综上所述，加入CA注意力机制可以有效地增强模型对多通道输入数据的建模能力，提高模型性能和泛化能力。它在图像处理、视频分析等任务中具有重要的应用价值。✅

论文题目：《Coordinate Attention for Efficient Mobile Network Design》

论文地址：  https://arxiv.org/abs/2103.02907

代码实现：  houqb/CoordAttention首页 - GitCode

---

🚀2.网络结构

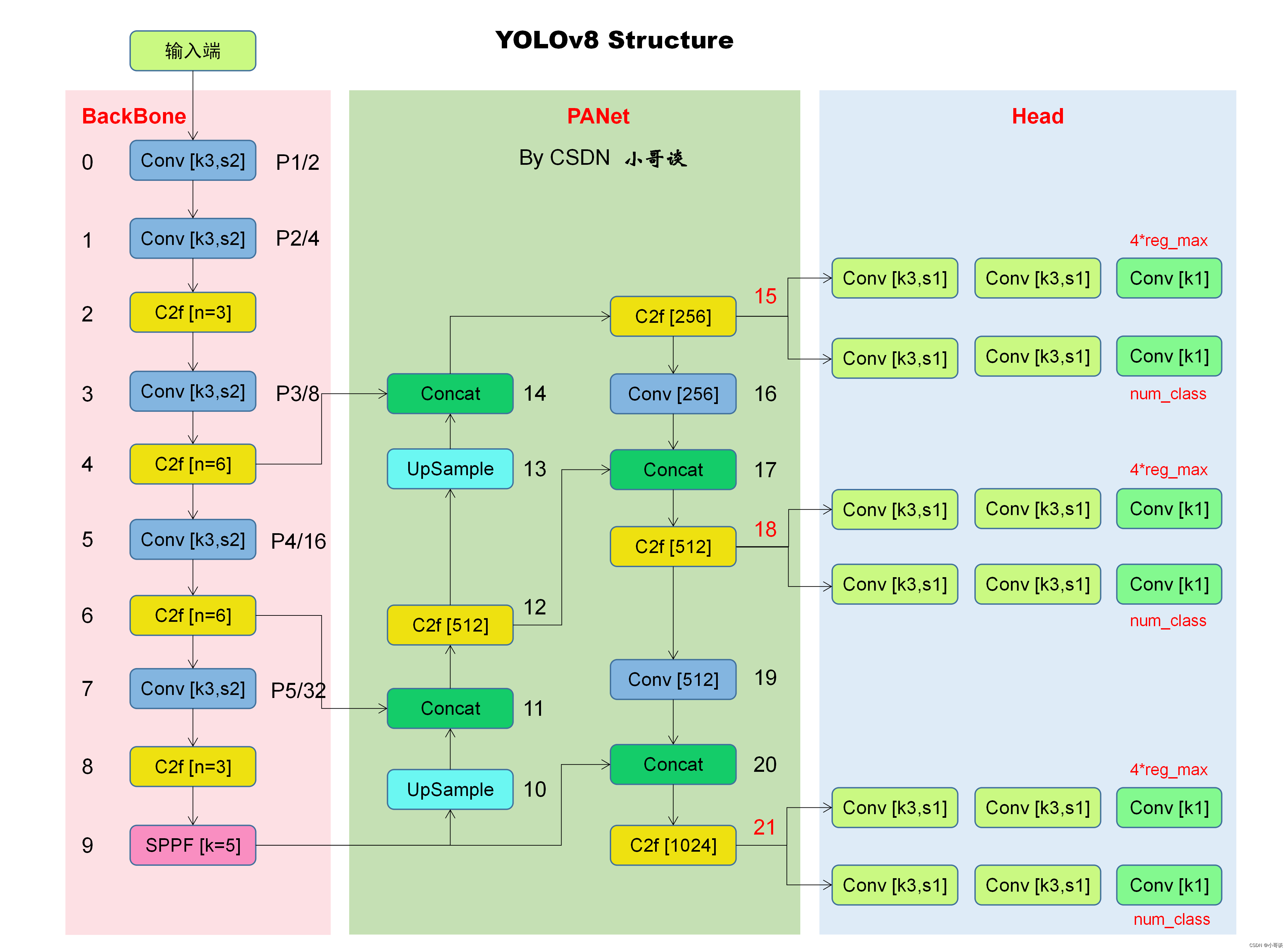

本文的改进是基于YOLOv8，关于其网络结构具体如下图所示：

YOLOv8官方仓库地址：

GitHub - ultralytics/ultralytics: NEW - YOLOv8 🚀 in PyTorch > ONNX > OpenVINO > CoreML > TFLite

---

🚀3.添加步骤

针对本文的改进，具体步骤如下所示：👇

步骤1：conv.py文件修改

步骤2：__init__.py文件修改

步骤3：tasks.py文件修改

步骤4：创建自定义yaml文件

步骤5：新建train.py文件

步骤6：模型训练测试

---

🚀4.改进方法

🍀🍀步骤1：conv.py文件修改

在源码中找到conv.py文件，具体位置是ultralytics/nn/modules/conv.py，然后将CA注意力机制模块代码添加到conv.py文件末尾位置。

CA注意力机制模块代码：

# CA注意力机制代码
# By CSDN 小哥谈
import torch
import torch.nn as nn
import torch.nn.functional as Fclass h_sigmoid(nn.Module):def __init__(self, inplace=True):super(h_sigmoid, self).__init__()self.relu = nn.ReLU6(inplace=inplace)def forward(self, x):return self.relu(x + 3) / 6class h_swish(nn.Module):def __init__(self, inplace=True):super(h_swish, self).__init__()self.sigmoid = h_sigmoid(inplace=inplace)def forward(self, x):return x * self.sigmoid(x)class CoordAtt(nn.Module):def __init__(self, inp, reduction=32):super(CoordAtt, self).__init__()self.pool_h = nn.AdaptiveAvgPool2d((None, 1))self.pool_w = nn.AdaptiveAvgPool2d((1, None))mip = max(8, inp // reduction)self.conv1 = nn.Conv2d(inp, mip, kernel_size=1, stride=1, padding=0)self.bn1 = nn.BatchNorm2d(mip)self.act = h_swish()self.conv_h = nn.Conv2d(mip, inp, kernel_size=1, stride=1, padding=0)self.conv_w = nn.Conv2d(mip, inp, kernel_size=1, stride=1, padding=0)def forward(self, x):identity = xn, c, h, w = x.size()x_h = self.pool_h(x)x_w = self.pool_w(x).permute(0, 1, 3, 2)y = torch.cat([x_h, x_w], dim=2)y = self.conv1(y)y = self.bn1(y)y = self.act(y)x_h, x_w = torch.split(y, [h, w], dim=2)x_w = x_w.permute(0, 1, 3, 2)a_h = self.conv_h(x_h).sigmoid()a_w = self.conv_w(x_w).sigmoid()out = identity * a_w * a_hreturn out

🍀🍀步骤2：__init__.py文件修改

在源码中找到__init__.py文件，具体位置是ultralytics/nn/modules/__init__.py。

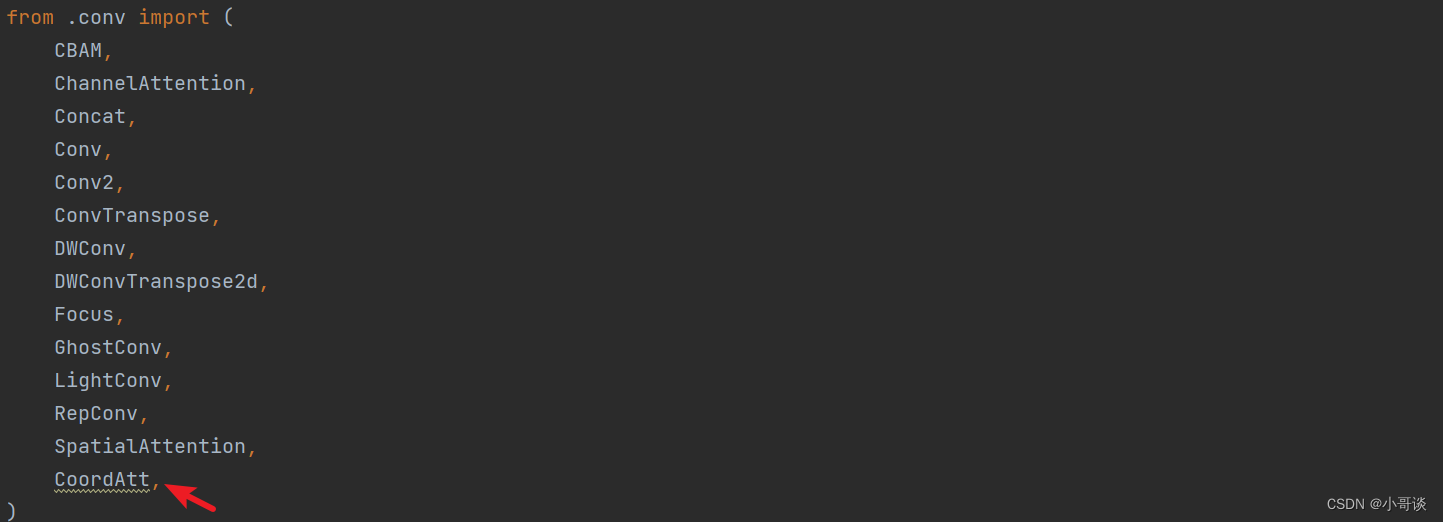

修改1：加入CoordAtt，具体如下图所示：

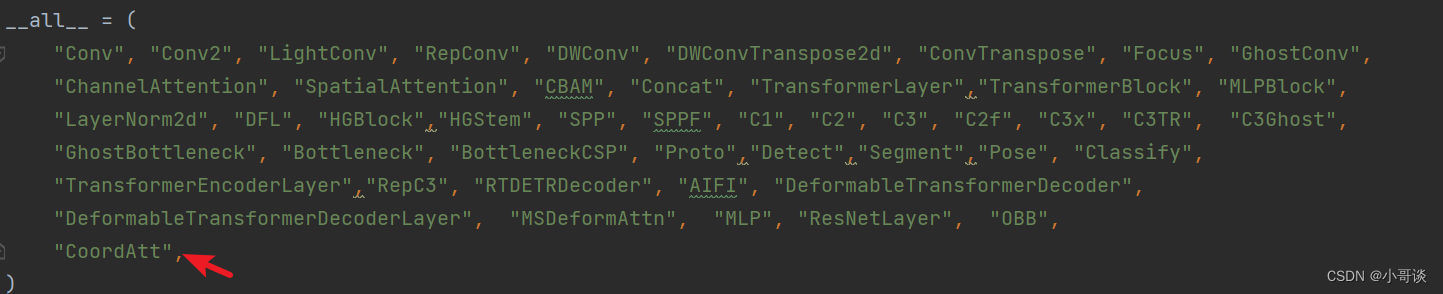

修改2：加入CoordAtt，具体如下图所示：

🍀🍀步骤3：tasks.py文件修改

在源码中找到tasks.py文件，具体位置是ultralytics/nn/tasks.py。

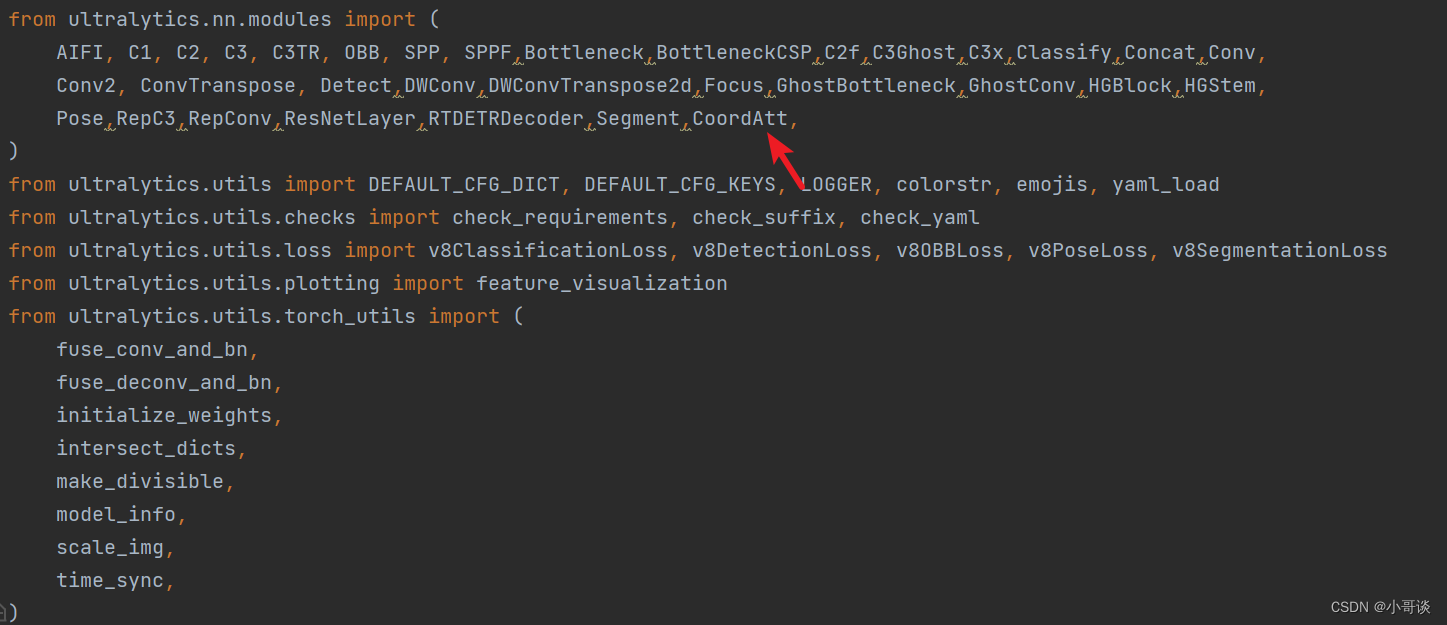

修改1：在下图所示位置导入类名CoordAtt。

修改2：找到parse_model函数（736行左右），在下图中所示位置添加如下代码。

# -----CA注意力机制--------elif m in {CoordAtt}:args=[ch[f],*args]# --------end------------

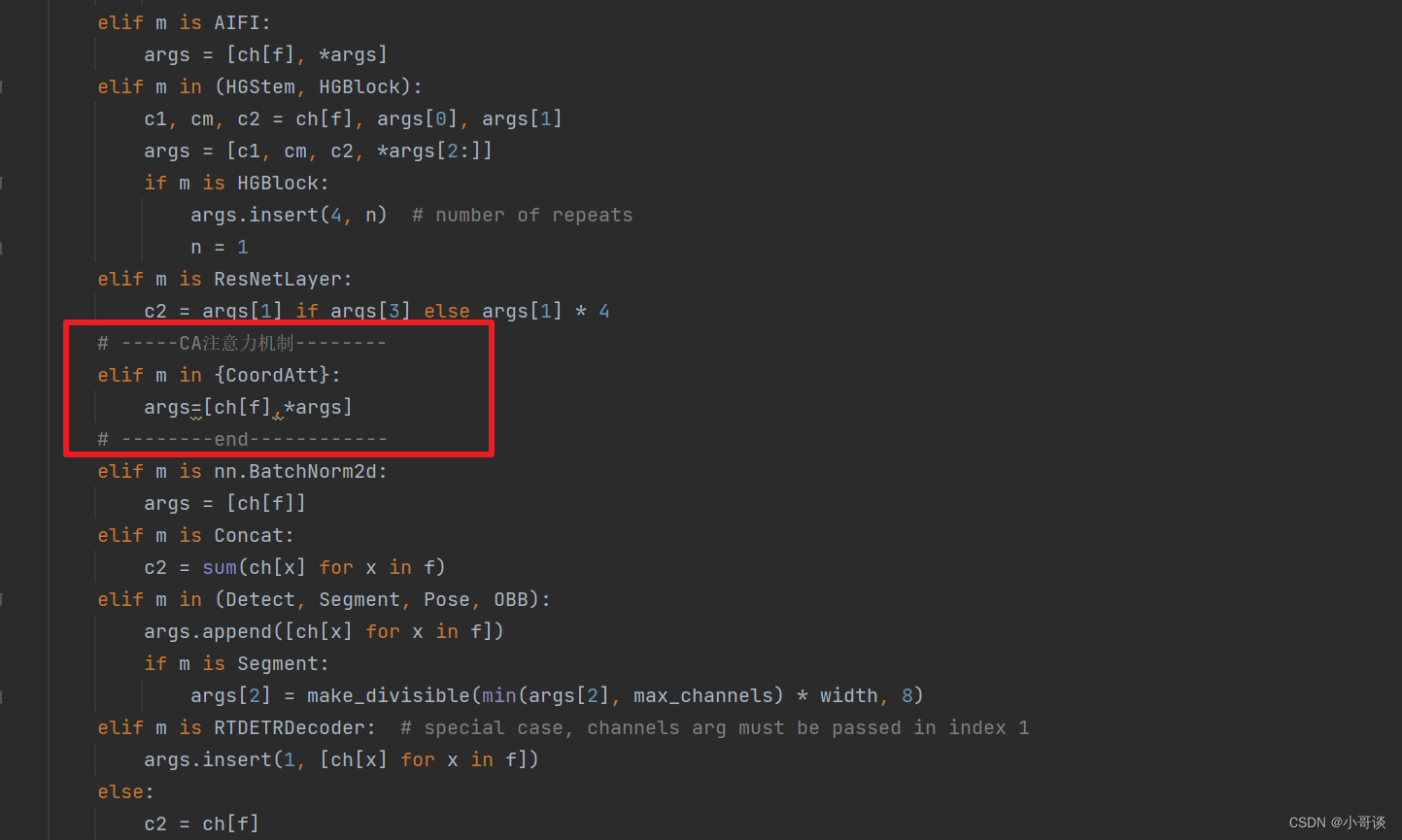

具体添加位置如下图所示：

🍀🍀步骤4：创建自定义yaml文件

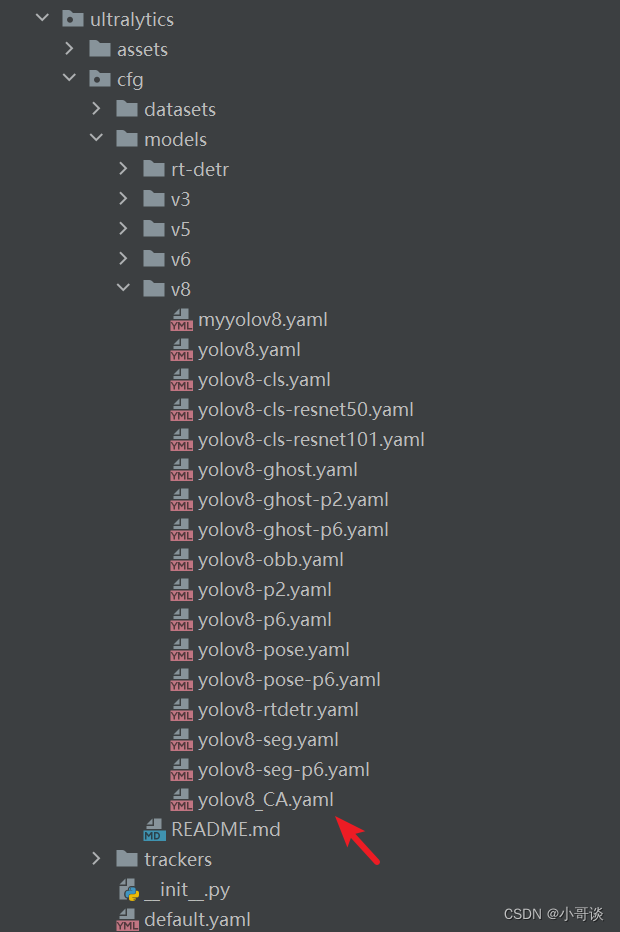

在源码ultralytics/cfg/models/v8目录下创建yaml文件，并命名为：yolov8_CA.yaml。具体如下图所示：

yolov8_CA.yaml文件完整代码如下所示：

# Ultralytics YOLO 🚀, AGPL-3.0 license
# YOLOv8 object detection model with P3-P5 outputs. For Usage examples see https://docs.ultralytics.com/tasks/detect# Parameters
nc: 80  # number of classes
scales: # model compound scaling constants, i.e. 'model=yolov8n.yaml' will call yolov8.yaml with scale 'n'# [depth, width, max_channels]n: [0.33, 0.25, 1024]  # YOLOv8n summary: 225 layers,  3157200 parameters,  3157184 gradients,   8.9 GFLOPss: [0.33, 0.50, 1024]  # YOLOv8s summary: 225 layers, 11166560 parameters, 11166544 gradients,  28.8 GFLOPsm: [0.67, 0.75, 768]   # YOLOv8m summary: 295 layers, 25902640 parameters, 25902624 gradients,  79.3 GFLOPsl: [1.00, 1.00, 512]   # YOLOv8l summary: 365 layers, 43691520 parameters, 43691504 gradients, 165.7 GFLOPsx: [1.00, 1.25, 512]   # YOLOv8x summary: 365 layers, 68229648 parameters, 68229632 gradients, 258.5 GFLOPs# YOLOv8.0n backbone
backbone:# [from, repeats, module, args]- [-1, 1, Conv, [64, 3, 2]]  # 0-P1/2- [-1, 1, Conv, [128, 3, 2]]  # 1-P2/4- [-1, 3, C2f, [128, True]]- [-1, 1, Conv, [256, 3, 2]]  # 3-P3/8- [-1, 6, C2f, [256, True]]- [-1,1,CoordAtt,[]]- [-1, 1, Conv, [512, 3, 2]]  # 5-P4/16- [-1, 6, C2f, [512, True]]- [-1,1,CoordAtt,[]]- [-1, 1, Conv, [1024, 3, 2]]  # 7-P5/32- [-1, 3, C2f, [1024, True]]- [-1,1,CoordAtt,[]]- [-1, 1, SPPF, [1024, 5]]  # 9# YOLOv8.0n head
head:- [-1, 1, nn.Upsample, [None, 2, 'nearest']]- [[-1, 8], 1, Concat, [1]]  # cat backbone P4- [-1, 3, C2f, [512]]  # 12- [-1, 1, nn.Upsample, [None, 2, 'nearest']]- [[-1, 5], 1, Concat, [1]]  # cat backbone P3- [-1, 3, C2f, [256]]  # 15 (P3/8-small)- [-1, 1, Conv, [256, 3, 2]]- [[-1, 15], 1, Concat, [1]]  # cat head P4- [-1, 3, C2f, [512]]  # 18 (P4/16-medium)- [-1, 1, Conv, [512, 3, 2]]- [[-1, 12], 1, Concat, [1]]  # cat head P5- [-1, 3, C2f, [1024]]  # 21 (P5/32-large)- [[18, 21, 24], 1, Detect, [nc]]  # Detect(P3, P4, P5)

🍀🍀步骤5：新建train.py文件

在源码根目录下新建train.py文件，文件完整代码如下所示：

from ultralytics import YOLO# Load a model
model = YOLO(r'C:\Users\Lenovo\PycharmProjects\ultralytics-main\ultralytics\cfg\models\v8\yolov8_CA.yaml')  # build a new model from YAML
model = YOLO('yolov8n.pt')  # load a pretrained model (recommended for training)
model = YOLO(r'C:\Users\Lenovo\PycharmProjects\ultralytics-main\ultralytics\cfg\models\v8\yolov8_CA.yaml').load('yolov8n.pt')  # build from YAML and transfer weights# Train the model
model.train(data=r'C:\Users\Lenovo\PycharmProjects\ultralytics-main\ultralytics\cfg\datasets\helmet.yaml', epochs=100, imgsz=640)

注意：一定要用绝对路径，以防发生报错。

🍀🍀步骤6：模型训练测试

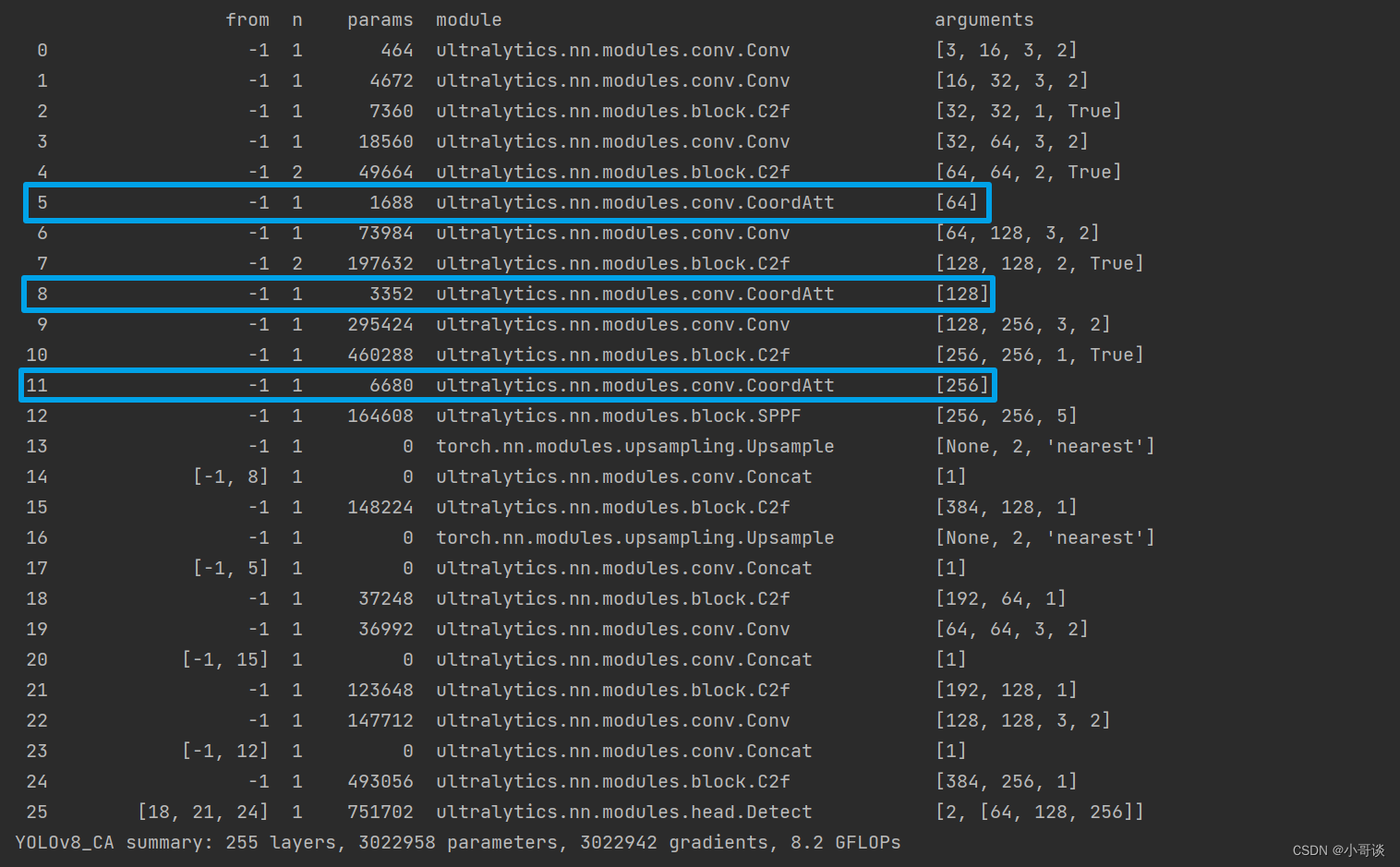

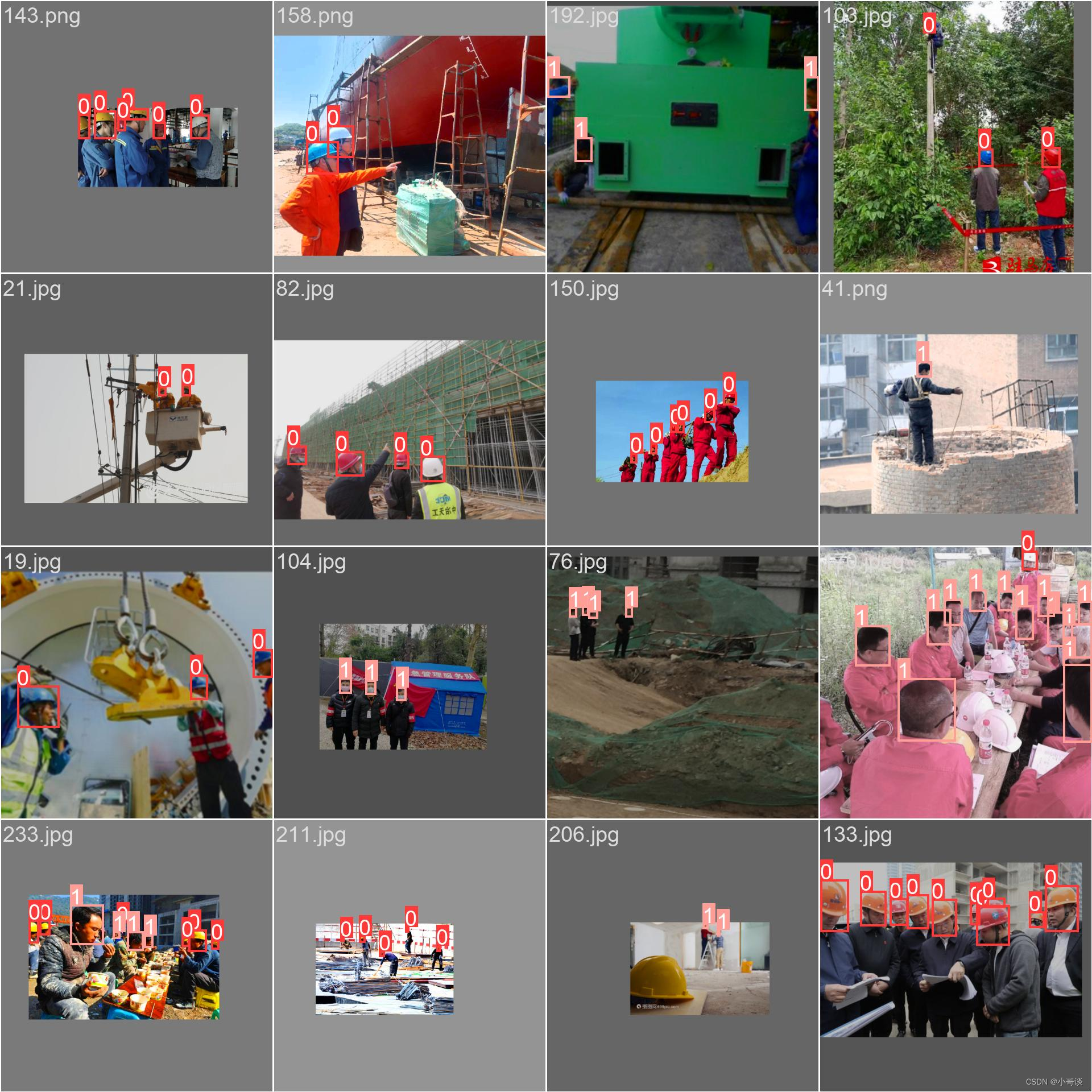

在train.py文件，点击“运行”，在作者自制的安全帽佩戴检测数据集上，模型可以正常训练。

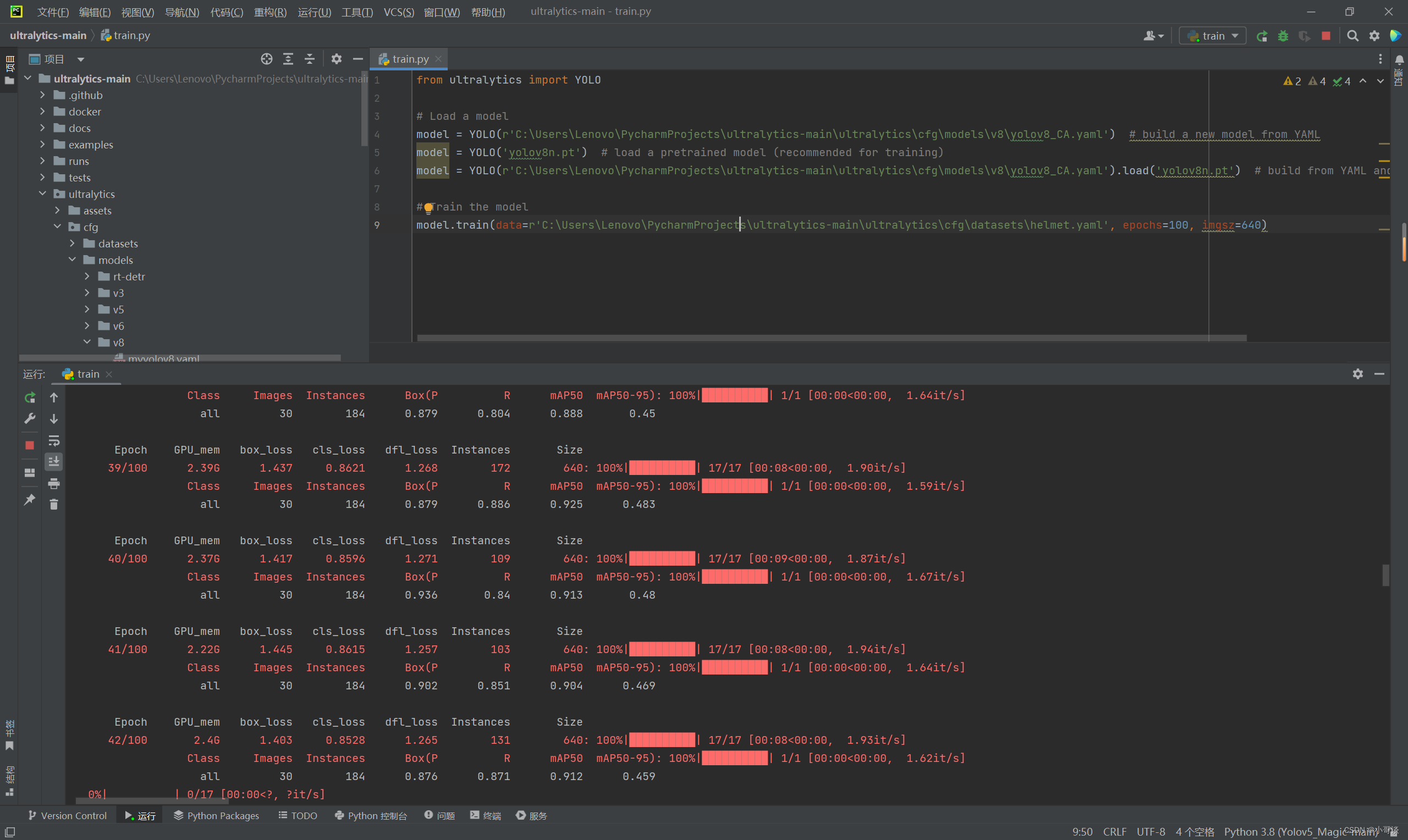

模型训练过程：

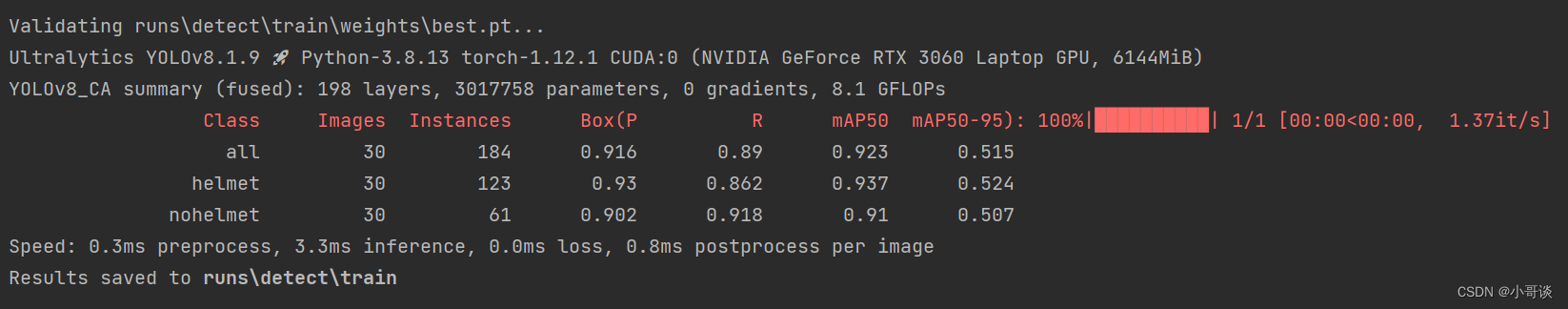

模型训练结果：

---

这篇关于注意力机制篇 | YOLOv8改进之添加CA注意力机制的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！

---
