FPGA上电加载时序介绍

FPGA上电加载时序介绍

注：本文章摘自：www.sohu.com/a/337269259_100281310，仅供记录笔记参考。

目前，大多数FPGA芯片是基于SRAM 的结构的， 而 SRAM 单元中的数据掉电就会丢失，因此系统上电后，必须要由配置电路将正确的配置数据加载到 SRAM 中，此后 FPGA 才能够正常的运行。

常见的配置芯片有EPCS 芯片 （EPCS4、EPCS8、EPCS16、EPCS64、EPCS128），还有通用的串行 SPI FLASH 芯片如 M25P40、 M25P16、 W25Q16 等。

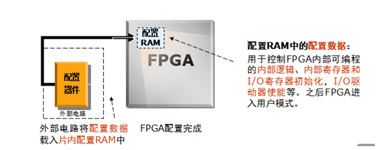

配置(configuration)是对FPGA的内容进行编程的过程。每次上电后都需要进行配置是基于SRAM工艺FPGA的一个特点，也可以说是一个缺点。FPGA配置过程如下：

FPGA配置方式

根据FPGA在配置电路中的角色，可以将配置方式分为三类：
1.FPGA主动串行(AS)方式
2.JTAG方式
3.FPGA被动(Passive)方式

FPGA配置过程

FPGA的配置包括3各阶段：复位、配置和初始化。
