基于单片机的有害气体检查系统设计-protues仿真设计资料

资料下载地址-1003（百度网盘）：点击下载

三个浓度值，10到50绿灯亮起，50到80黄灯亮起，80到120红灯亮起，大于120报警（浓度范围值可以自行通过按键设定），同时包含气体处理装置，风扇电路。

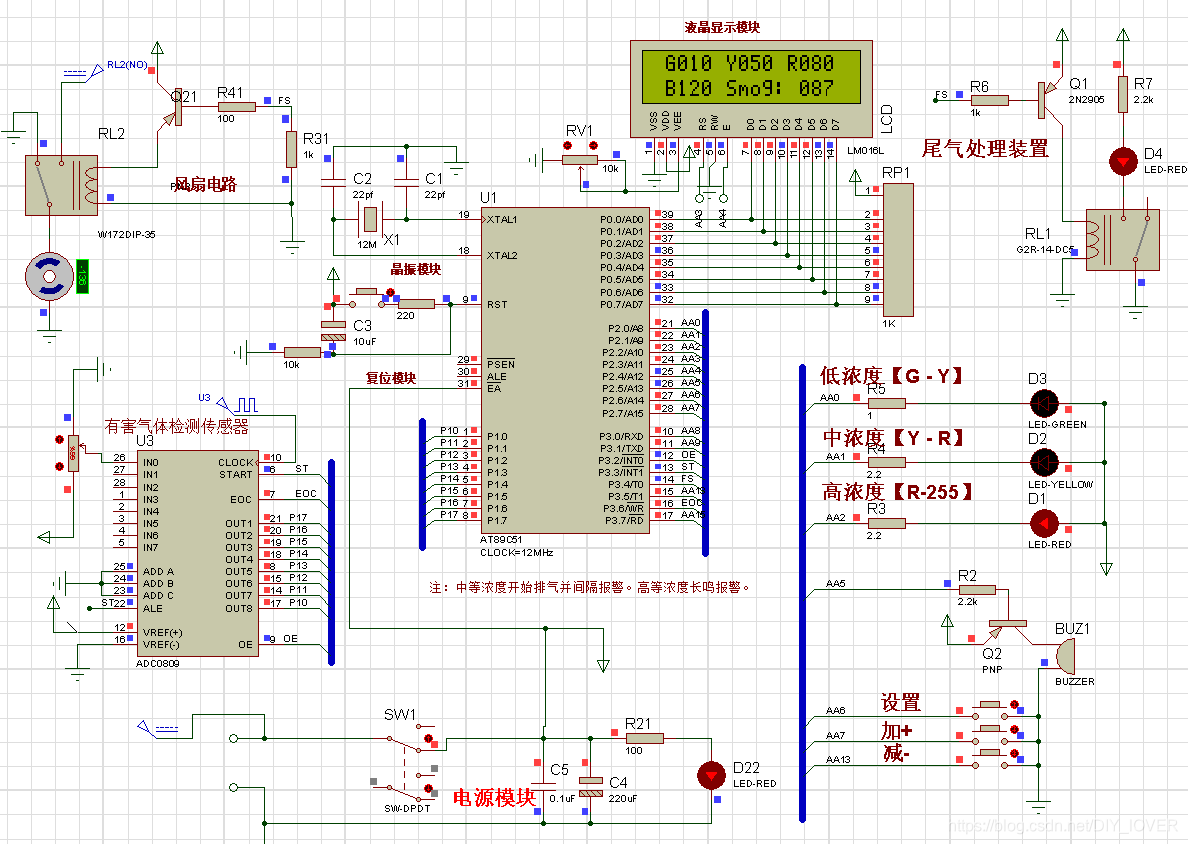

电路包含电机电路、显示电路、继电器电路、烟雾采集电路、浓度指示电路、报警电路、键盘电路等。

//程序头文件
#include <reg51.h>
//显示函数头文件
#include <display.h>//宏定义
#define uint unsigned int
#define uchar unsigned char
#define Data_ADC0809 P1		//定义Data_ADC0809为P1口//管脚声明
sbit LED_R= P2^2; //红灯
sbit LED_Y= P2^1; //黄灯
sbit LED_G= P2^0; //绿灯
sbit Feng = P2^5; //蜂鸣器
sbit san=P3^4;	  //风扇
//ADC0809
sbit ST=P3^3;
sbit EOC=P3^6;
sbit OE=P3^2;
//按键
sbit Key1=P2^6;	   //设置键
sbit Key2=P2^7;	   //加键
sbit Key3=P3^7;	   //减键//函数声明
extern uchar ADC0809();
extern void Key();
