手把手教你,通过HAL库实现MODBUS从机程序编写与调试(三)---MODBUS SLAVE程序移植

2024-03-14 16:18

本文主要是介绍手把手教你,通过HAL库实现MODBUS从机程序编写与调试(三)---MODBUS SLAVE程序移植,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

目录

1、STM32CubeMX操作

2、程序完善

3、MODBUS SLAVE程序的移植

 3.1程序下载和复制

 3.2程序添加,编译

3.3接口替换

3.4修改main.c主函数

4、MODBUS调试

5. 总结


1、STM32CubeMX操作

手把手教你,通过HAL库实现MODBUS从机程序编写与调试(一)-----STM32CubeMX操作篇_tangxianyu的博客-CSDN博客

2、程序完善

手把手教你,通过HAL库实现MODBUS从机程序编写与调试(二)-串口及定时函数的完善_tangxianyu的博客-CSDN博客

3、MODBUS SLAVE程序的移植

 3.1程序下载和复制

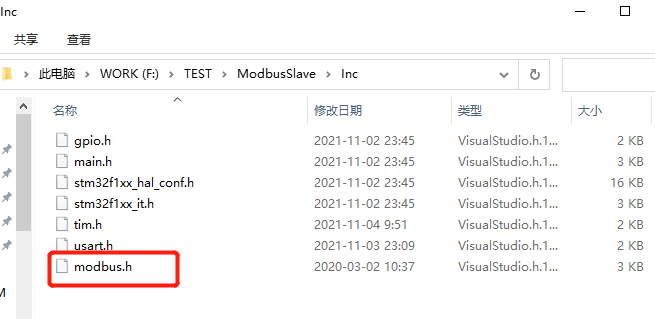

在https://download.csdn.net/download/tangxianyu/37014694地址下载modbus-slave(RTU)程序,解压后分别将已经编写好的modbus.c和modbus.h分别复制到Src和Inc文件夹内



 3.2程序添加,编译

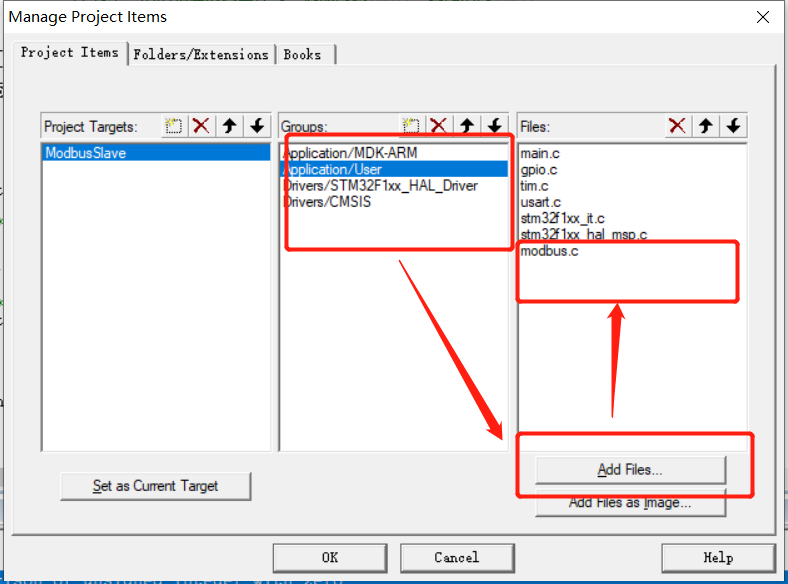

将modbus.c文件加入到工程当中,具体步骤如下图所示,不赘述。

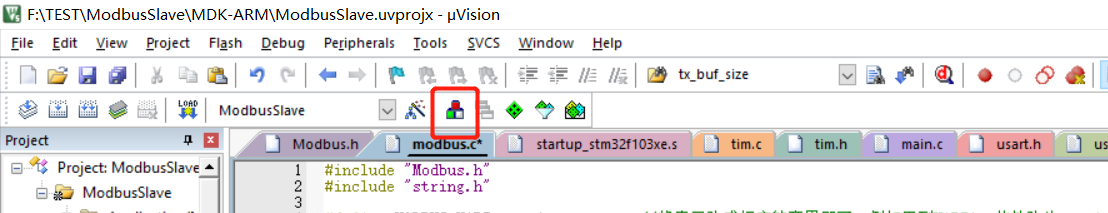

 添加完成之后点击编译,此时会发现有很多错误,不用理会错误。我们可以发现modbus.h也同样显示出来了。

3.3接口替换

打开modbus.c文件,将修改顶部的宏定义:如果用到的串口是UART4那么宏定义文件可以不变,如果不是将串口改成相应的接口就可以。

#include "Modbus.h"
#include "string.h"#define MODBUS_UART uart4			//将串口改成相应的变量即可,例如用到UART1,此处改为uart1
#define MODBUS_HUART huart4			//将串口改成相应的变量即可,例如用到UART1,此处改为huart1

3.4修改main.c主函数

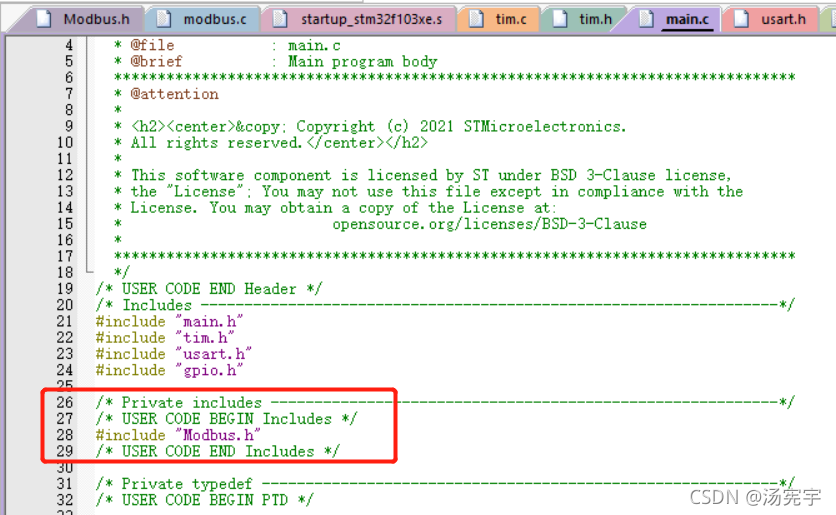

在头文件内加入modbus.h

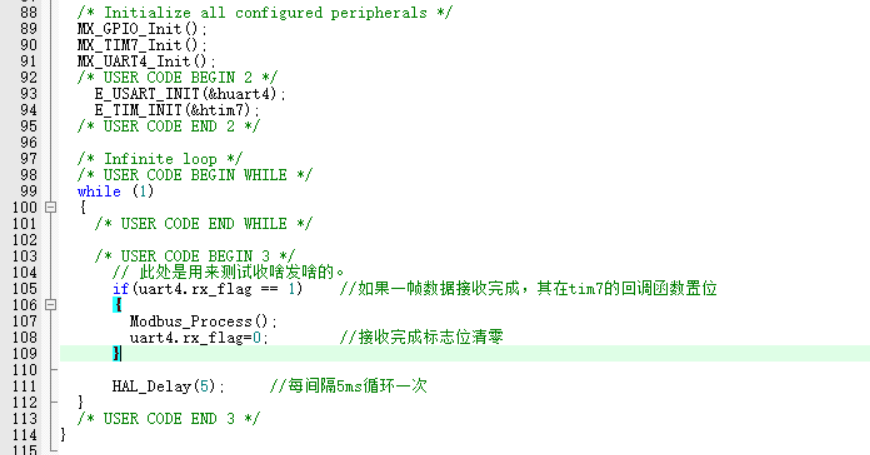

 将之前的死循环内的函数修改:

 至此,MODBUS-SLAVE函数修改完成。下一步是调试。

4、MODBUS调试

这里用到的modbus调试工具为Modbus Poll,在CSDN中很容易搜索到,这里我就不放链接地址了。

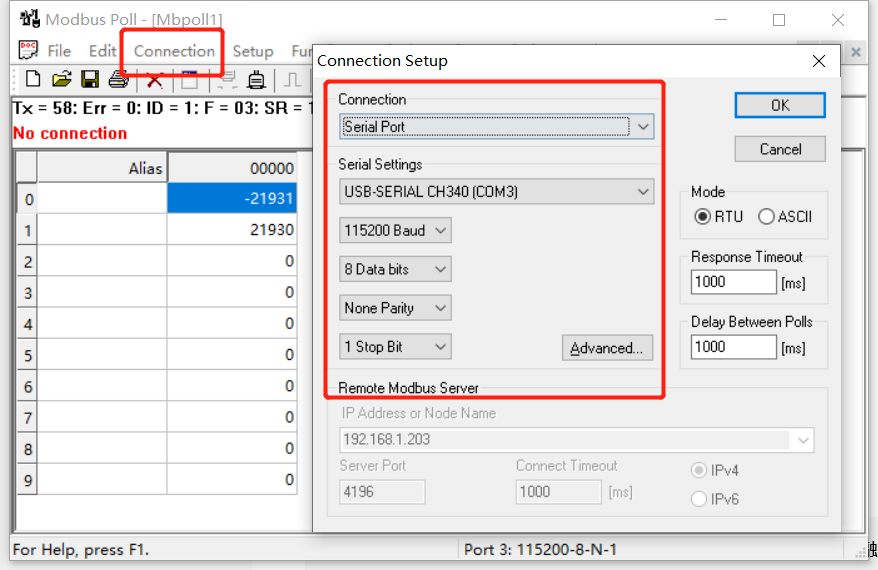

打开 modbus Poll软件 -->Connection, 在弹出的对话框Connection Setup进行波特率等设置,设置好之后点击OK.

通讯数据如下:

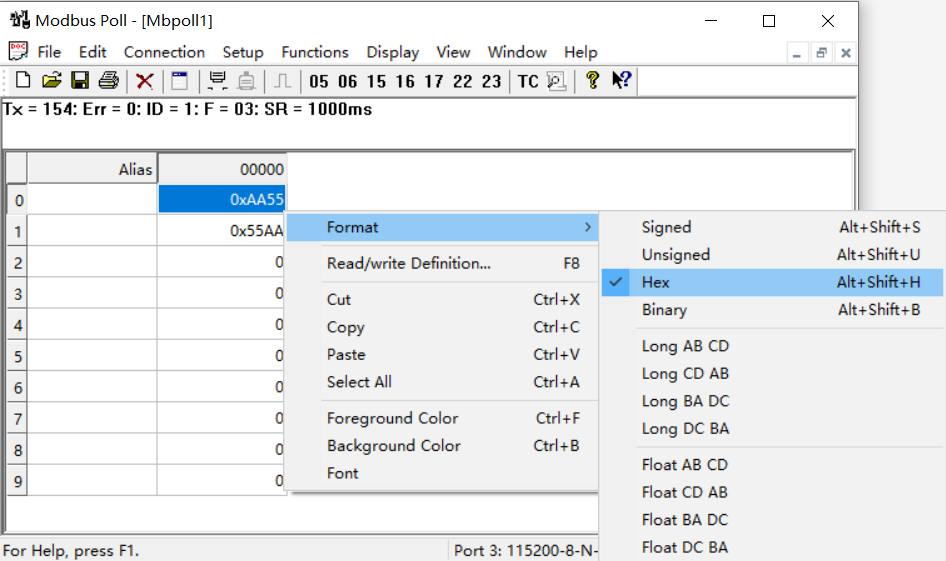

通讯数据应该为0XAA55和0X55AA,此处显示的十进制数,需要进行转换一下。将Signed的数据类型,转换成Hex,则显示数据与我们的预期一致。

5. 总结

 本文主要通过STM32CUBE MX实现STM32F103ZET6的MODBUS-SLAVE的程序设计。希望有一定意义。由于本文在撰写过程中难免会有疏漏或者错误。望读者不吝指出。

这篇关于手把手教你,通过HAL库实现MODBUS从机程序编写与调试(三)---MODBUS SLAVE程序移植的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
