D3.js的v5版本入门教程（第十五章）—— 树状图

D3.js的v5版本入门教程（第十五章）

    在本章我们将利用贝塞尔曲线作为树的边，并绘制一个完整的树状图，包括节点、边、文字，在这里我们会用到一个曲线生成器-贝塞尔曲线生成器，看到这里，你是不是应该松一口气了，因为我们在绘制饼状图的时候就用到了一个弧形生成器，这两个有类似的地方，但是还是避免不了引入新的知识点

    为了绘制一个树状图，我们还是需要以下新的知识点

• d3.hierarchy()，层级布局，需要和tree生成器一起使用，来得到绘制树所需要的节点数据和边数据
• d3.hierarchy().sum() ,后序遍历。这里给出官方API的解释，虽然对于绘制一个基本的树状图用不到这个函数

• d3.tree()，创建一个树状图生成器
• d3.tree().size()，定义树的大小

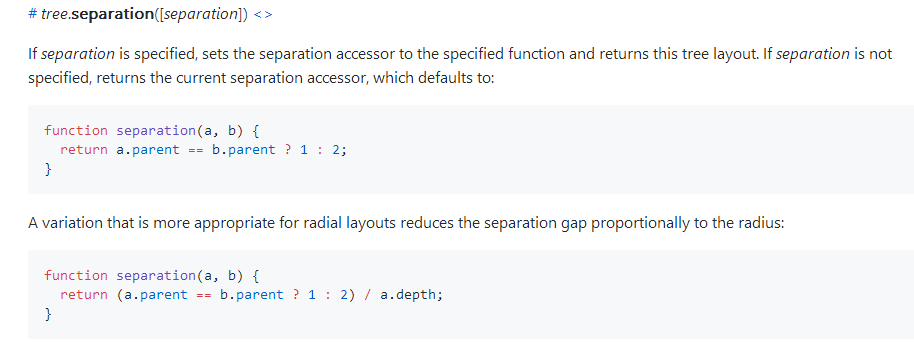

• d3.tree().separation(),定义邻居节点的距离，这里给出官方API的示例

    我们可以看到，我们更常用的是第二种方法

• node.descendants()得到所有的节点，已经经过转换的数据
• node.links()，得到所有的边，已经经过转换的数据
• d3.linkHorizontal()，创建一个贝塞尔生成曲线生成器，当然不止只有水平的，还有垂直的（d3.linkVertical()），这里给出官方API的示例

    可以发现，点的x坐标和y坐标交换了位置，所有变成了水平的（现在你或许有主意怎样会做一个垂直的树状图了）

• 还有最后一个新的知识点就是往linkHorizontal()生成器中传入参数，这个参数有格式要求，等到这部分在详细讲解

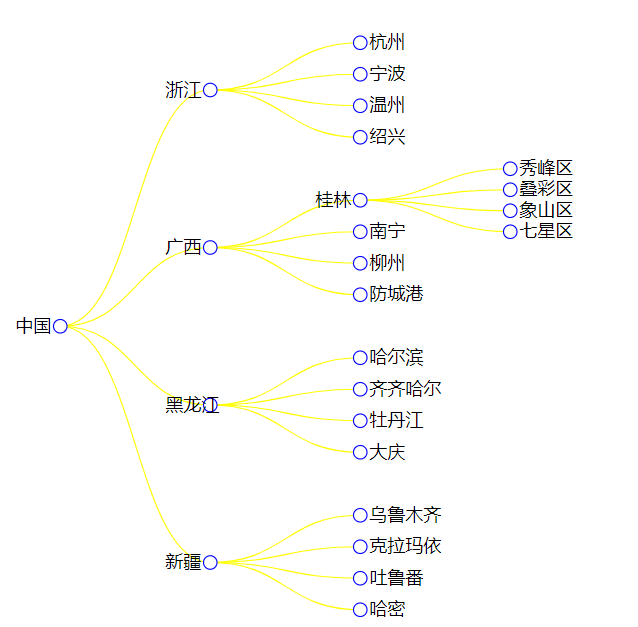

    好！现在来绘制一个树状图

    1、数据准备

//定义边界
