公司项目要求实现把一个屏幕的内容，分割后映射到另外4个屏幕上
最开始的想法是弄四个相机照射UI，然后把主相机的RenderTexture拿到后分割，再拼接成4副分割的画面
结果实现了后，发现直接对主UI相机，获取RenderTexture直接分割就可以用了
Unity早期的技术有两种获取相机RenderTexture的方式
1.相机直接设置到RenderTexture
2.相机上挂脚本使用OnPostRender，里面使用Graphics.Blit也可以获得
本文用的是Unity5推出的CommandBuffer功能，其实也不算啥新技术了，不过之前没用过
借这个机会使用了一次，还是很好用的，非常灵活

具体实现也没啥难度，不过感觉CommandBuff的教程还是少，经过这么多年也没几篇写的特别好的文章
下面是完成的截图

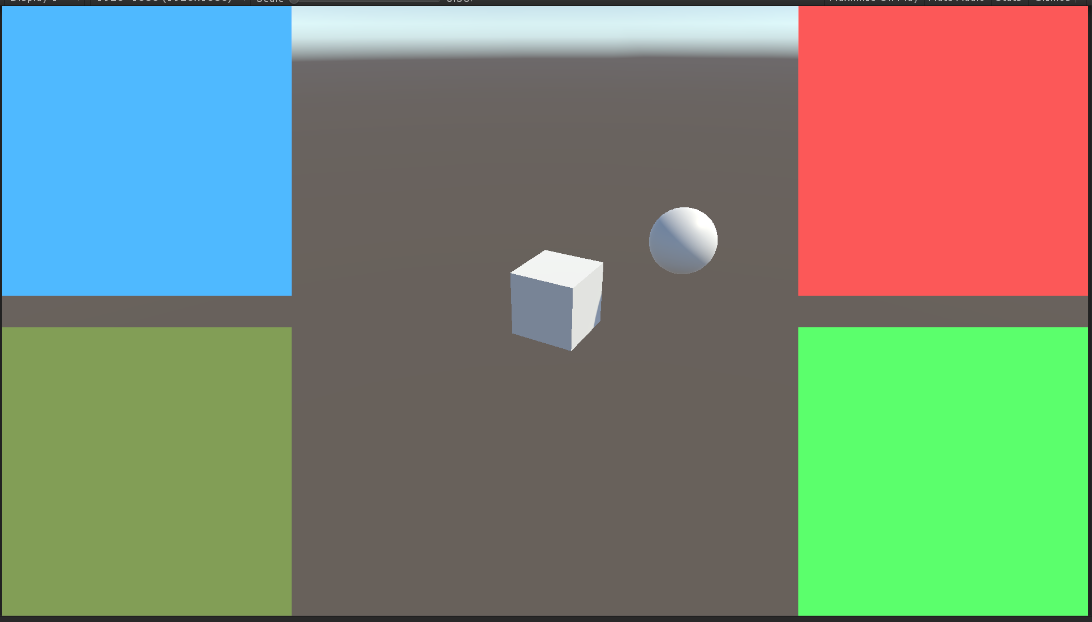

原始画面

分割后的画面

实现思路如下
1.默认分辨率是1920 * 1080
2.预先创建5个RenderTexture，第一个是1920 * 1080分辨率，其余4个是960 * 540
3.根据RenderTecture创建对应的RenderTargetIdentifier，这样才能在CommandBuffer中使用
4.使用CommandBuffer.Bilt函数选择一个合适的渲染时间，把当前渲染画面渲染到等大的RenderTexture中
5.然后开始分割图片，分割图片用的也是CommandBuffer的Bilt函数，分割需要一个shader，通过修改UV偏移，把画面分割

应该还有优化空间，比如能否不创建第一个等大的原始图，四个小图能否一个Bilt生成出来。没有验证，等后面机会在测试吧。

分割实现类

using System;
using UnityEngine;
using UnityEngine.Rendering;public class UICameraSplite : MonoBehaviour
{private Camera _camera;public RenderTexture rt;public RenderTexture rt2;public RenderTexture rt3;public RenderTexture rt4;public RenderTexture rt5;public Material mt;// Start is called before the first frame updatevoid Start(){_camera = GetComponent<Camera>();CommandBuffer buf = null;buf = new CommandBuffer();RenderTargetIdentifier id = new RenderTargetIdentifier(rt);buf.Blit(BuiltinRenderTextureType.CurrentActive, id);RenderTexture[]          rts   = new[] {rt2, rt3, rt4, rt5};RenderTargetIdentifier[] mrtID = new RenderTargetIdentifier[rts.Length];mrtID[0] = new RenderTargetIdentifier(rts[0]);buf.SetGlobalVector("offsetUV", new Vector4(0, 0.5f, 0, 0));buf.Blit(id, mrtID[0], mt);mrtID[1] = new RenderTargetIdentifier(rts[1]);buf.SetGlobalVector("offsetUV", new Vector4(0, 0, 0, 0));buf.Blit(id, mrtID[1], mt);mrtID[2] = new RenderTargetIdentifier(rts[2]);buf.SetGlobalVector("offsetUV", new Vector4(0.5f, 0f, 0, 0));buf.Blit(id, mrtID[2], mt);mrtID[3] = new RenderTargetIdentifier(rts[3]);buf.SetGlobalVector("offsetUV", new Vector4(0.5f, 0.5f, 0, 0));buf.Blit(id, mrtID[3], mt);_camera.AddCommandBuffer(CameraEvent.AfterHaloAndLensFlares, buf);}private void OnPostRender(){throw new NotImplementedException();}
}

对应的shader

Shader "Image/CopyHalfRT"
{Properties {_MainTex ("Base (RGB)", 2D) = "" {}}CGINCLUDE#include "UnityCG.cginc"struct v2f {float4 pos : POSITION;float2 uv : TEXCOORD0;};float4 offsetUV;sampler2D _MainTex;v2f vert (appdata_img v) {v2f o;o.pos = UnityObjectToClipPos(v.vertex);o.uv.xy = v.texcoord.xy*0.5 + offsetUV.xy;return o;}half4 frag (v2f i) : COLOR {half4 color = tex2D (_MainTex, i.uv);return color;}ENDCGSubshader {Pass {ZTest Always Cull Off ZWrite OffFog { Mode off }CGPROGRAM#pragma fragmentoption ARB_precision_hint_fastest#pragma vertex vert#pragma fragment fragENDCG}
}Fallback off} // shader

具体实现的工程可以点击链接查看

制作过程中遇到两个问题
1.屏幕翻转问题
测试的时候没问题，项目中用的时候发现第一次转化的画面是反的，具体原因看这个链接
解决画面翻转问题
2.半透颜色对不上问题
分割后的小图片，在主UI是半透的部分，颜色对不上，不确定原因，怀疑和线性转换有关系，不过也没尝试去解决
通过修改相机的Background颜色来缓解一下

uiCamera.backgroundColor = new Color32(80, 80, 80, 255);
