Heartbeat 3.x应用全攻略之:概念组成及工作原理

2024-03-09 00:38

本文主要是介绍Heartbeat 3.x应用全攻略之:概念组成及工作原理,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!







目录

Heartbeat 3.x应用全攻略之:概念组成及工作原理... 1

一、Heartbeat的概念组成以及工作原理... 1

1、 heartbeat的概念... 1

2、 HA集群相关术语... 1

(1) 节点(node)... 1

(2)资源(resource)... 1

(3)事件(event)... 1

(4)动作(action)... 1

3、 Heartbeat的组成... 1

(1) Heartbeat的结构... 1

(2) Pacemaker内部组成及与各模块之间关系... 1

(3) Heartbeat3.x内部组成及之间关系... 1

(4) Heartbeat各个版本之间的异同... 1

(5) Heartbeat集群的一般拓扑图... 1



一、Heartbeat的概念组成以及工作原理



1、 heartbeat的概念



Heartbeat是Linux-HA项目中的一个组件,也是目前开源HA项目中最成功的一个例子, Linux-HA的全称是High-Availability Linux,这个开源项目的目标是:通过社区开发者的共同努力,提供一个增强linux可靠性(reliability)、可用性(availability)和可服务性(serviceability)(RAS)的群集解决方案.

Heartbeat提供了所有 HA软件所需要的基本功能,比如心跳检测和资源接管、监测群集中的系统服务、在群集中的节点间转移共享 IP 地址的所有者等.

Linux-HA的官方网站:http://www.linux-ha.org

            http://hg.linux-ha.org







2、 HA集群相关术语



(1) 节点(node)

运行heartbeat进程的一个独立主机,称为节点,节点是HA的核心组成部分,每个节点上运行着操作系统和heartbeat软件服务,在heartbeat集群中,节点有主次之分,分别称为主节点和备用/备份节点,每个节点拥有唯一的主机名,并且拥有属于自己的一组资源,主节点上一般运行着一个或多个应用服务。而备用节点一般处于监控状态。



(2)资源(resource)

资源是一个节点可以控制的实体,并且当节点发生故障时,这些资源能够被其它节点接管,heartbeat中,可以当做资源的实体有:

磁盘分区、文件系统、IP地址、应用程序服务、NFS文件系统



(3)事件(event)

也就是集群中可能发生的事情,例如节点系统故障、网络连通故障、网卡故障、应用程序故障等。这些事件都会导致节点的资源发生转移,HA的测试也是基于这些事件来进行的。



(4)动作(action)

事件发生时HA的响应方式,动作是由shell脚步控制的,例如,当某个节点发生故障后,备份节点将通过事先设定好的执行脚本进行服务的关闭或启动。进而接管故障节点的资源。









3、 Heartbeat的组成



(1) Heartbeat的结构

Heartbeat1.x和2.0.x版本的结构十分简单,各个模块都集中在heartbeat中,到了3.0版本后,整个heartbeat项目进行了拆分,分为不同的项目来分别进行开发。

Heartbeat2.0.x之前的版本具有的模块:

heartbeat: 节点间通信检测模块

ha-logd: 集群事件日志服务

 CCM(ConsensusCluster Membership):集群成员一致性管理模块

 LRM (LocalResource Manager):本地资源管理模块

 Stonith Daemon: 使出现问题的节点从集群环境中脱离

 CRM(Clusterresource management):集群资源管理模块

 Cluster policy engine: 集群策略引擎

 Cluster transition engine:集群转移引擎



Heartbeat3.0拆分之后的组成部分:

Heartbeat:将原来的消息通信层独立为heartbeat项目,新的heartbeat只负责维护集群各节点的信息以及它们之前通信;

Cluster Glue:相当于一个中间层,它用来将heartbeat和pacemaker关联起来,主要包含2个部分,即为LRM和STONITH。

ResourceAgent:用来控制服务启停,监控服务状态的脚本集合,这些脚本将被LRM调用从而实现各种资源启动、停止、监控等等。

Pacemaker:也就是Cluster ResourceManager(简称CRM),用来管理整个HA的控制中心,客户端通过pacemaker来配置管理监控整个集群。



Pacemaker 提供了多种用户管理接口,分别如下:

1)crm shell:基于字符的管理方式;

2)一个使用Ajax Web配置方式的web konsole窗口;

3)hb_gui ,即heartbeat的gui图形配置工具,这也是原来2.1.x的默认GUI配置工具;

4)DRBD-MC,一个基于Java的配置管理工具。

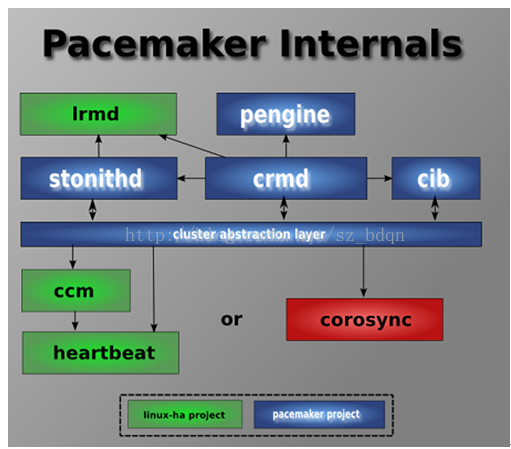

(2) Pacemaker内部组成及与各模块之间关系

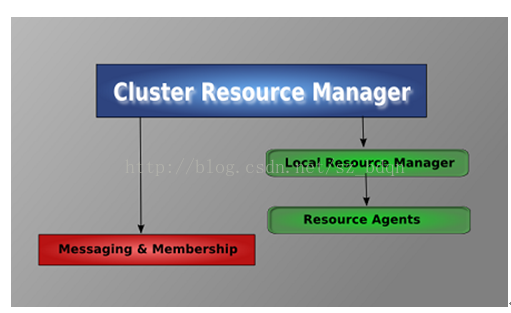

(3) Heartbeat3.x内部组成及之间关系









(4) Heartbeat各个版本之间的异同

与1.x风格相比,Heartbeat2.1.x版本之后功能变化如下:

1)保留原有所有功能

如,网络,heartbeat ,机器down时均可切换资源。

2)自动监控资源

默认情况下每2分钟检测资源运行情况,如果发现资源不在,则尝试启动资源,如果60s后还未启动成功,则资源切换向另节点。时间可以修改。

3) 可以对各资源组实现独立监控.

比如apache运行在node1上,tomcat运行在node2上,Heartbeat可同时实现两台主机的服务监控。







(5) Heartbeat集群的一般拓扑图



未完待续!





























































这篇关于Heartbeat 3.x应用全攻略之:概念组成及工作原理的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
