WK2204 - spi转uart调试记录
- 硬件
-
- 芯片简介
- 电路设计
- 驱动
-
- 添加设备树
- 添加驱动
- 调试
-
- 查看启动加载
- 检查串口通信
- 数据乱码或丢失
- RS485只能收不能发
- 系统中断响应异常
- 思考

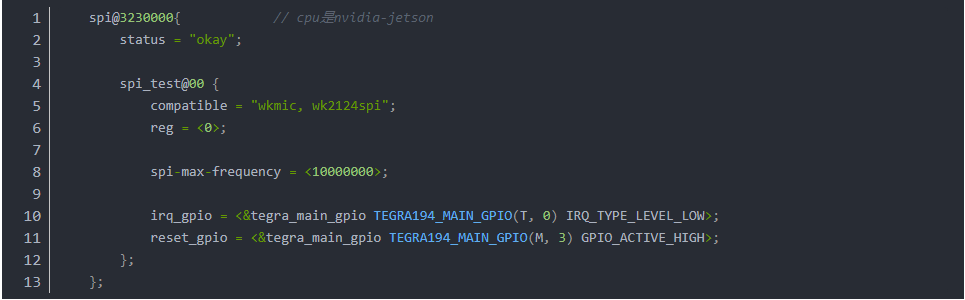

添加设备树如下：
-
硬件
芯片简介
WK2204（DataSheet）是spi扩展uart的芯片，实现spi扩展4路uart，该芯片扩展的uart通道的具备以下功能特点：每个通道的波特率、字长、校验格式可以独立设置，最高可以提供2Mbps 的通信速率
每个通道具有收/发独立的256 级FIFO，FIFO 中断可按用户需求进行编程触发方式且具备超时中断功能
每个通道可以独立设置IrDA红外通信、RS485自动收发控制、9位网络地址自动识别、软/硬件自动流量控制等高级工作模式 -
电路设计

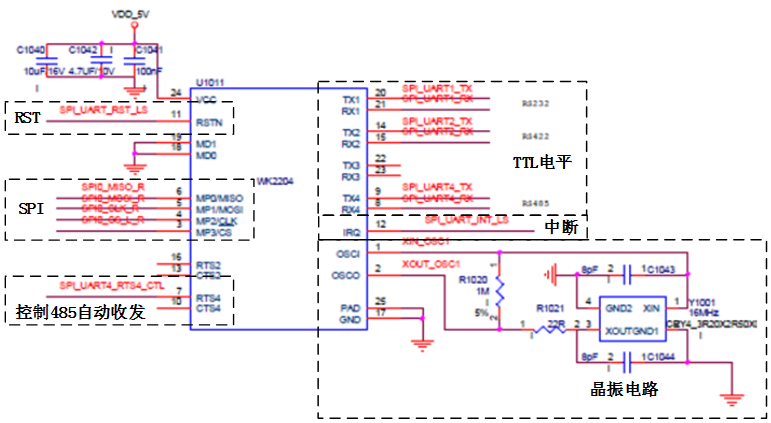

典型电路设计如图所示：
中断引脚需要外接上拉电阻，典型取值5.1K。驱动收发数据依赖于该中断信号，如果中断信号异常，子串口无法进行正常通信
晶振电路，需要和晶振并联1M的电阻
SPI与CPU（Xavier）的SPI引脚连接，子串口输出TTL电平，与RS信号收发器连接
RTS引脚（只有子串口2/4具备）在RS485自动收发控制工作模式下，用于控制RS-485收发器的收发转换。
————————————————
版权声明：本文为CSDN博主「xxccry」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/u014414101/article/details/121599341 -
驱动
添加设备树
- WK2204作为SPI从设备，SPI总线最高速率不 能超过10M
- INT和RTS与CPU连接，设备树中需要添加这两个GPIO资源
- 设备树中需添加晶振的频率
-
添加驱动

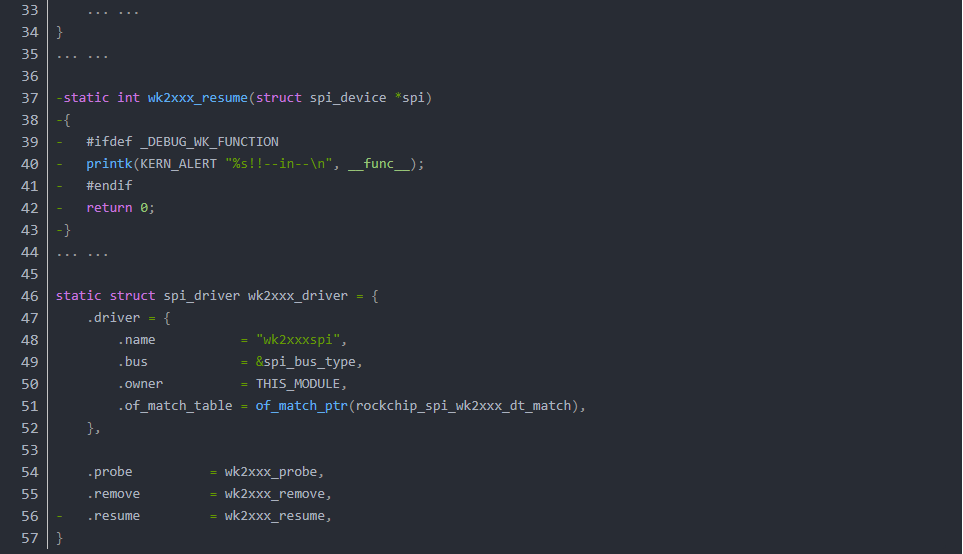

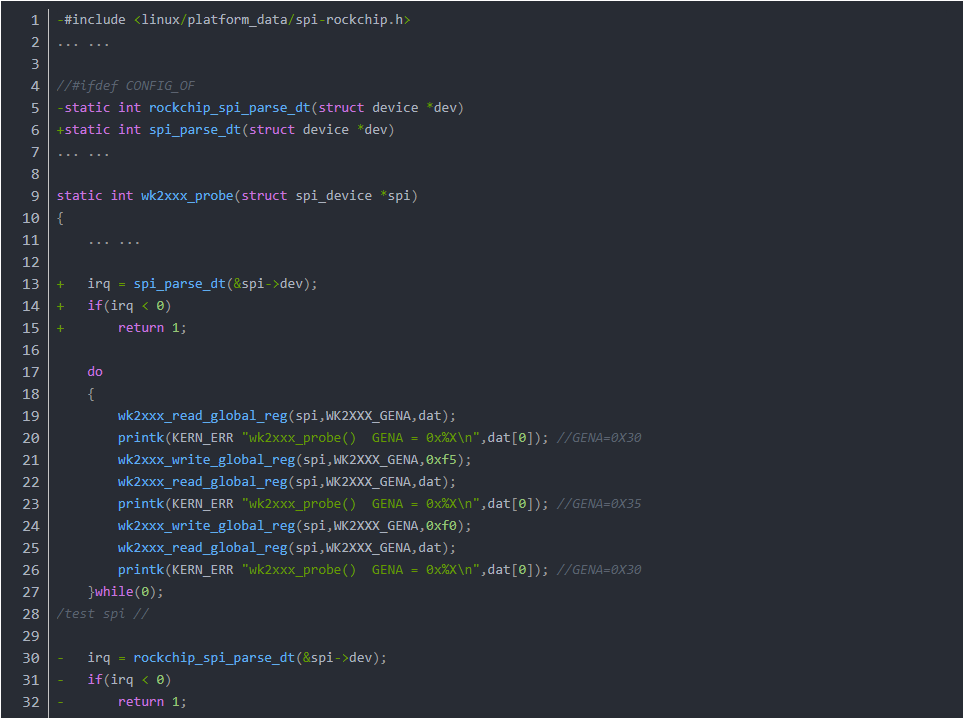

- WK2204官方驱动是基于Rockchip平台和kernel-3.1基础开发的，删除rockchip的相关代码：

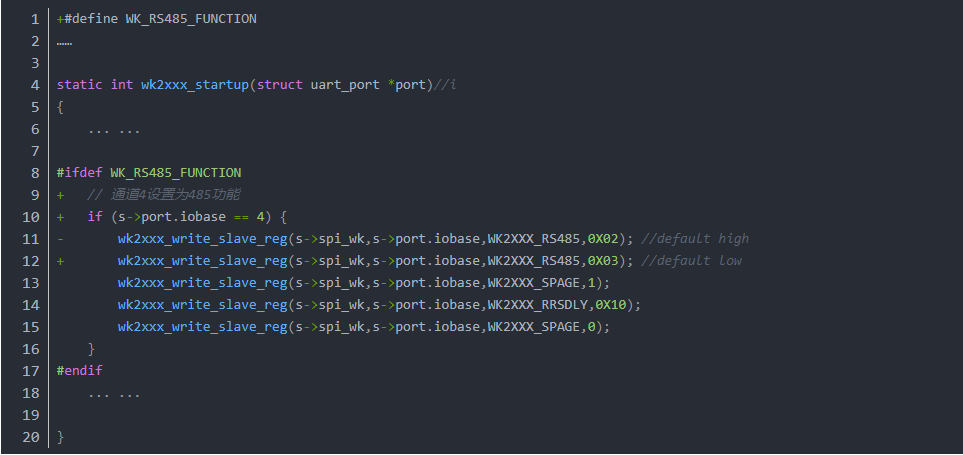

- WK2204子串口4的RST引脚电平可以自动控制485芯片的收发。官方驱动默认该RST引脚拉高，改为默认拉低：

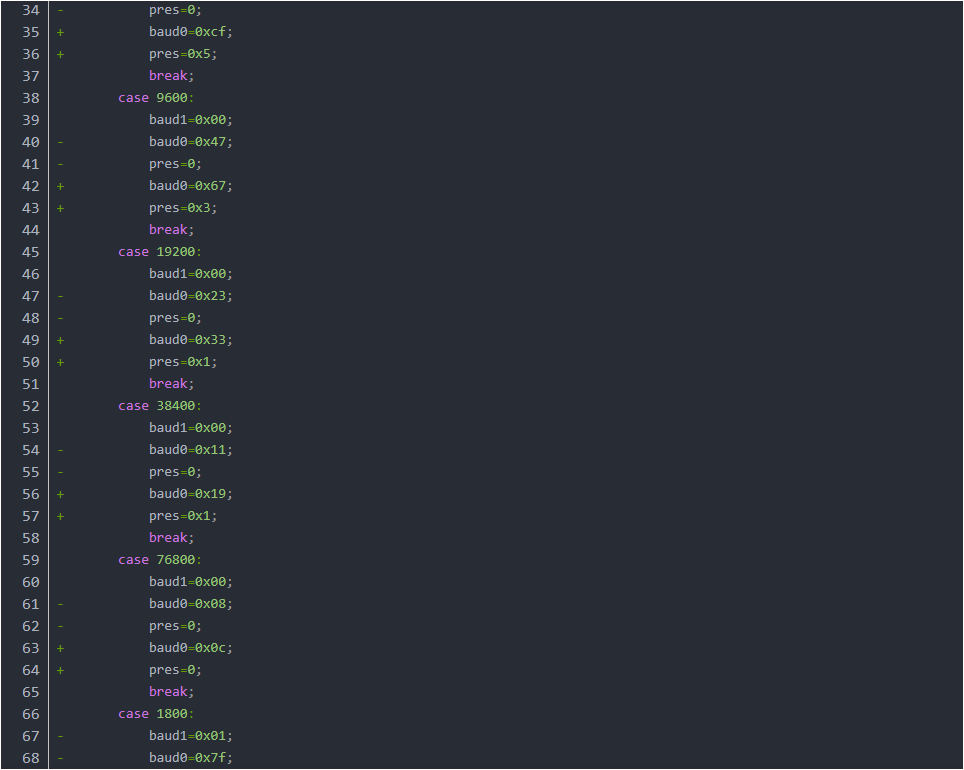

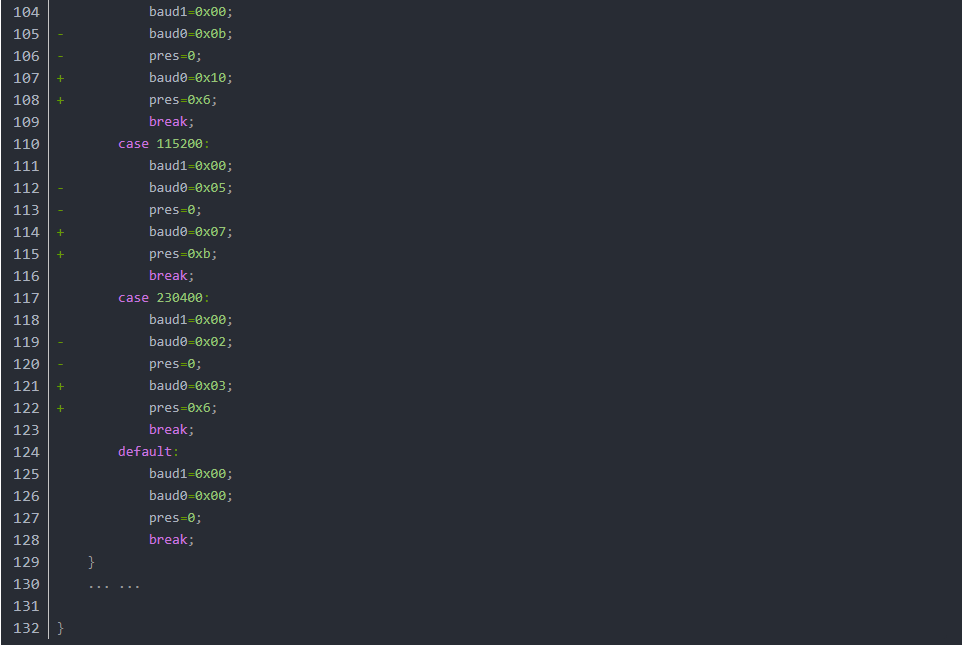

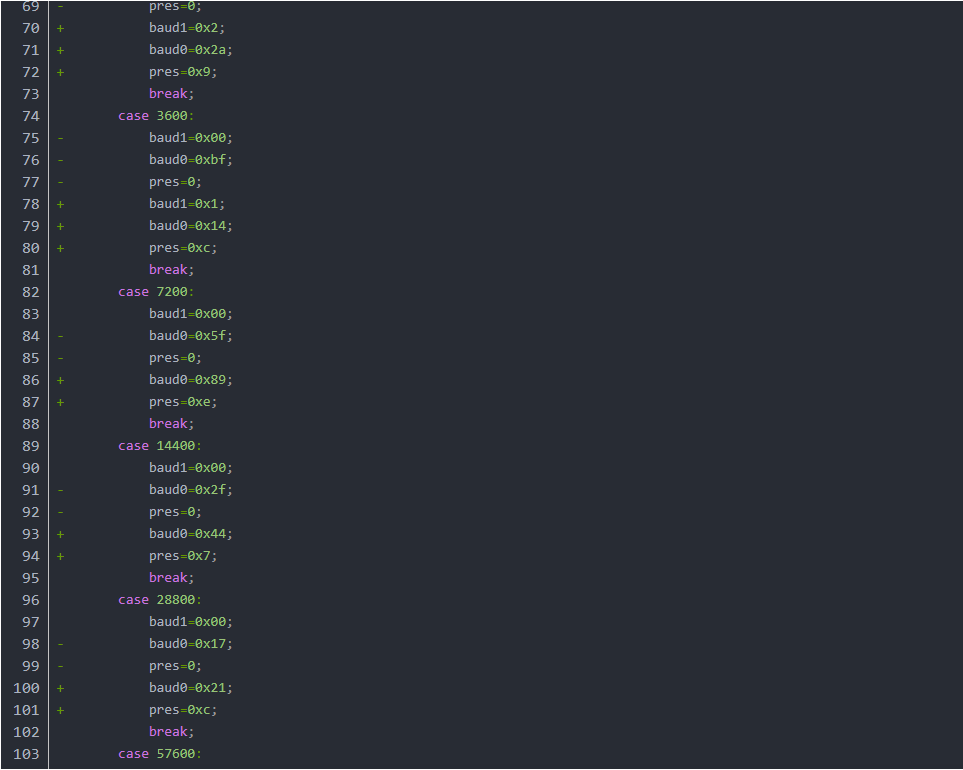

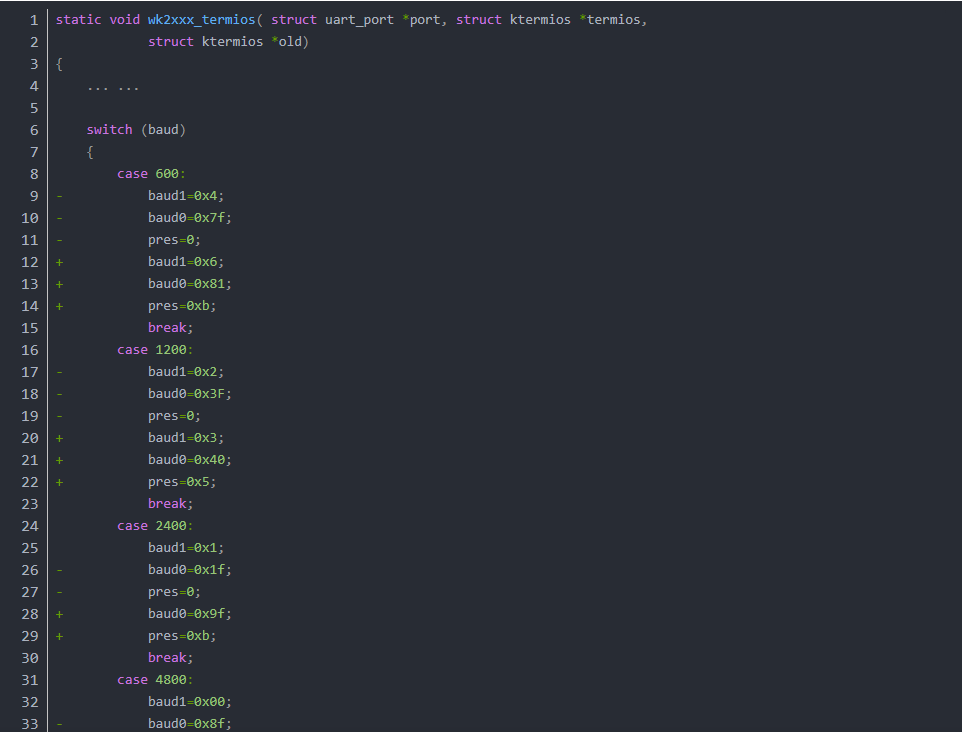

- WK2204子串口的波特率由芯片外部晶振分频而来，官方驱动适配11.0592Mhz，以16Mhz晶振为例，改为：
调试
查看启动加载

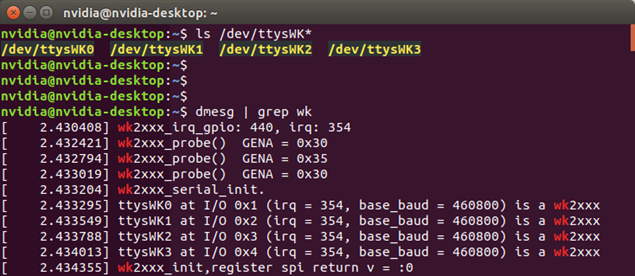

驱动加载成功，会在/dev下生成4个串口设备：ttysWK0、ttysWK1、ttysWK2、ttysWK3。输入“dmesg | grep wk”或“ls /dev/ttysWK*”，查看驱动是否加载成功，如图所示：
如果驱动加载失败，侦测RST信号是否在驱动加载前拉高。
检查串口通信
Windows系统安装串口调试助手；Ubuntu系统建议使用串口通信工具minicom（参考使用方法）。
数据乱码或丢失
检查晶振
检查线束
侦测INT信号
更换调试工具
RS485只能收不能发
驱动是否使能485自定收发控制功能
示波器侦测RTS信号
系统中断响应异常

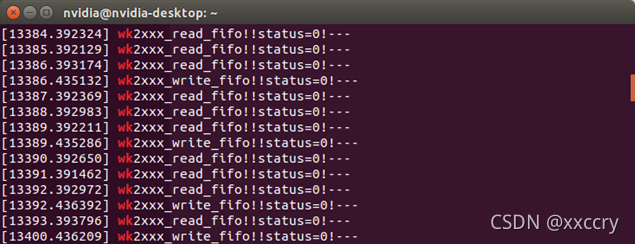

如果系统在无数据通信的情况下一直响应中断，如图所示：
————————————————
版权声明：本文为CSDN博主「xxccry」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/u014414101/article/details/121599341
检查中断来源，使能中断DEBUG信息（_DEBUG_WK_IRQ），如果寄存器显示芯片未发出中断：
检查驱动设置的中断模式，是否低电平触发。
示波器侦测数据通信前后的INT引脚电平，如果一直拉低，检查连接的上拉电阻阻值。
思考
4路uart数据接收均通过gpio中断响应，CPU使用率较高。
————————————————
