本章目标：
了解S3C2410/S3C2440地址空间的布局
掌握如何通过总线形式访问扩展的外设，比如内存、NOR Flash、网卡等
····································································································
总线的使用方法是嵌入式低层开发的基础，了解它之后，再根据外设的具体特性，就可以驱动外设了。
6.1 使用存储控制器访问外设的原理
6.1.1 S3C2410/S3C2440的地址空间
S3C2410/S3C2440的“存储控制器”提供了访问外部设备所需要的信息，它有如下特性：① 支持小字节序、大字节序(通过软件选择)；
② 每个BANK的地址空间为128MB，总共1GB(8 BANKs);
③ 可编程控制的总线位宽(8/16/32-bit)，不过BANK0只能选择两种位宽(16/32-bit);
④ 总共8个BANK，BANK0~BANK5可以支持外接ROM、SRAM等，BANK6~BANK7除了可以支持
ROM、SRAM外， 还支持SDRAM等；
⑤ BANK0~BANK6共7个BANK的起始地址是固定的；
⑥ BANK7的起始地址可编程选择；
⑦ BANK6、BANK7的地址空间大小是可编程控制的；
⑧ 每个的访问周期均可编程控制；
⑨ 可以通过外部的“wait”信号延长总线的访问周期；
⑩ 在外接SDRAM时，支持自刷新(self-refresh)和省电模式(power down mode)。
S3C2410/S3C2440对外引出的27根地址线ADDR0~ADDR26的访问范围只有128MB，CPU对外
还引出了8根片选信号nGCS0~nGCS7，对应于BANK0~BANK7，当访问BANKx的地址空间时，

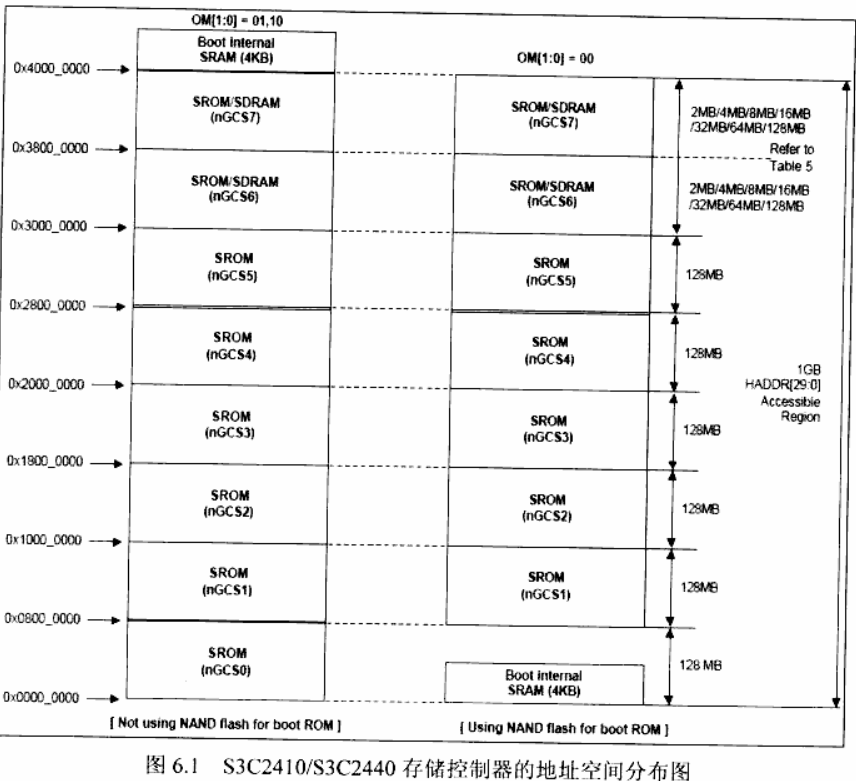

nGCSx引脚输出低电平用来选中外接的设备。这8个BANK的地址空间如下图6.1所示：
S3C2410/S3C2440作为32位的CPU，可以使用的地址范围理论上达到4GB。除去上述用于连接外设
的1GB地址空间外，还有一部分是CPU内部寄存器的地址，剩下的地址空间没有使用。
S3C2410/S3C2440的寄存器地址范围都处于0x480 0000~0x5ff ffff，各功能部件的寄存器大体相同，

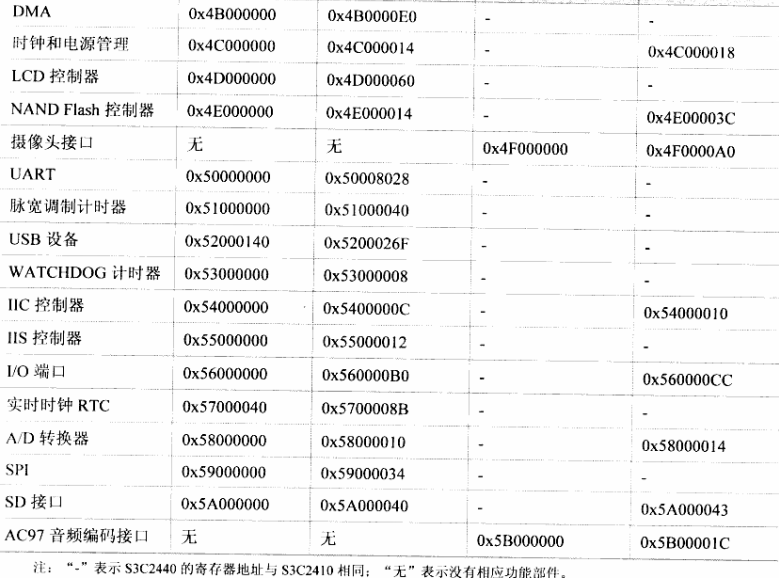

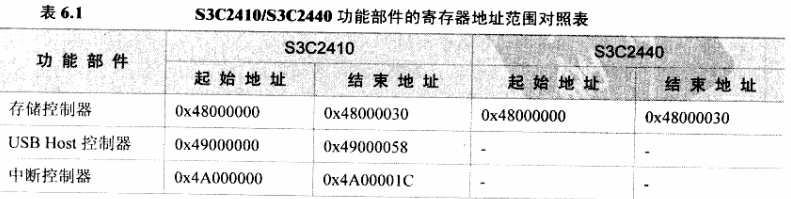

如下表所示：
6.1.2 存储控制器与外设的关系
本书所用开发板使用了存储控制器的BANK0~BANK6，分别外接了如下设备：
NOR Flash、IDE接口、10M网卡CS8900A、100M网卡DM9000、扩展串口芯片16C2550、

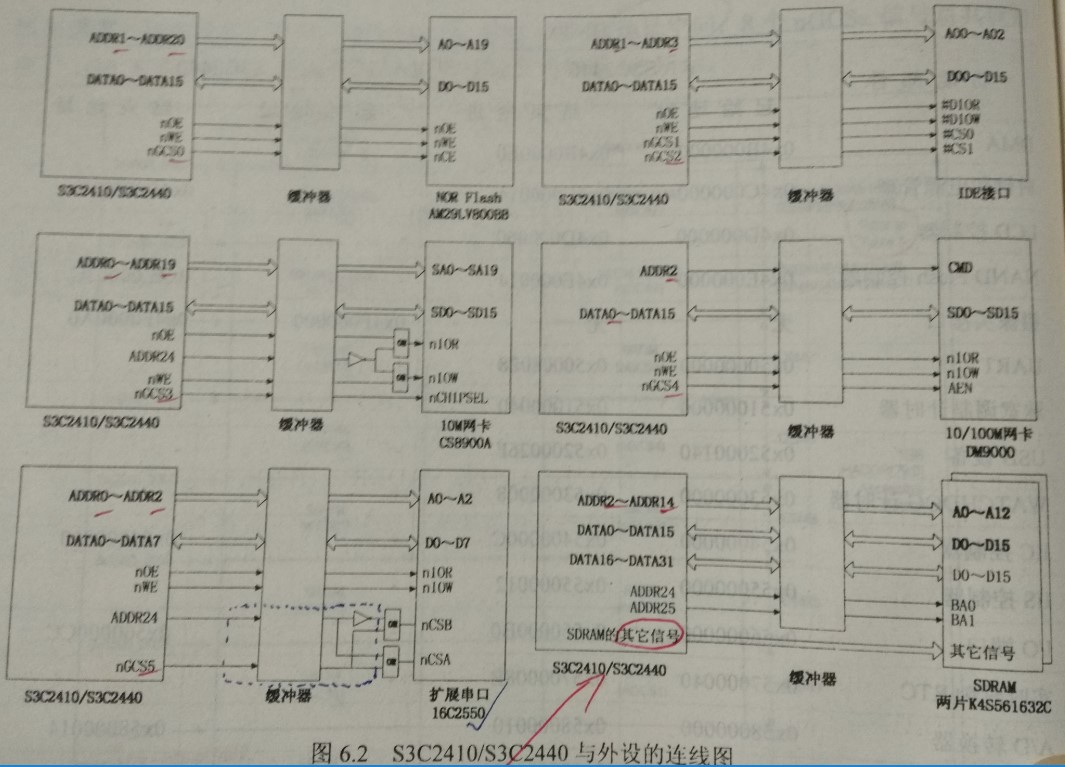

SDRAM，连线方式如下图6.2所示。
外设的访问地址 = 地址线确定的地址 + BANK的起始地址。
比如：扩展串口。
(1)它使用nGCS5，起始地址为0x2800 0000。
(2)nCSA=ADDR24||nGCS5,nCSB=!ADDR24||nGCS5。当ADDR24和nGCS5均为低电平
时选中扩展串口A；当ADDR24为高电平、nGCS5为低电平时，选中扩展串口B。
(3)CPU的ADDR0~ADDR2连接到扩展串口的A0~A2，所以访问空间为8字节。
综上所述，扩展串口A的访问空间为：0x2800 0000~0x2800 0007；扩展串口B的
访问空间为：0x2900 0000~0x2900 0007(bit24为1)。
图4.2：
BANK0~BANK5的连接方式都是类似的，BANK6连接SDRAM时复杂一点，CPU提供了一
组用于SDRAM的信号。
① SDRAM时钟有效信号SCKE；
② SDRAM时钟信号SCLK0/SCLK1；
③ 数据掩码信号DQM0/DQM1/DQM2/DQM3；
④ SDRAM片选信号nSCS0(它与nGCS6是同一引脚的两个功能)；
⑤ SDRAM行地址选通脉冲信号nSRAS；
⑥ SDRAM列地址选通脉冲信号nSCAS；
⑦ 写允许信号nWE(它不是专用于SDRAM的)。
SDRAM的内部是一个存储阵列，如同表格一样，将数据填进去。
SDRAM的寻址基本原理：先指定一个行，在指定一个列，就可以准确地找到所需要的单元格。
这个单元格被称为存储单元。这个表格(存储阵列)就是逻辑Bank(简称L-Bank)，SDRAM一般含有
4个L-BANK。

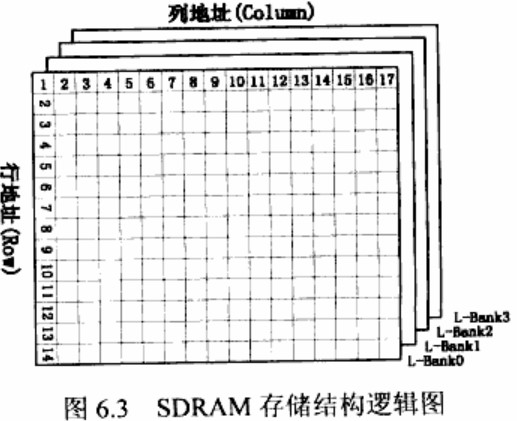

SDRAM的逻辑结构如图6.3所示。
可以想象， 对SDRAM的访问可以分为如下4个步骤：
(1)CPU发出的片选信号nSCS0有效，它选中SDRAM芯片；
(2)SDRAM中有4个L-Bank，需要两根地址信号来选中其中一个，从图6.2可知使用ADDR24、
ADDR25作为L-Bank的选择信号；
(3)对被选中的芯片进行统一行、列(存储单元)寻址；
根据SDRAM芯片的列地址线数目设置CPU的相关寄存器后，CPU就会从32位地址中自动分出
L-Bank选择信号、行地址信号、列地址信号，然后先后发出行地址信号、列地址信号。L-Bank选
择信号在发出行地址信号的同时发出，并维持到列地址信号结束。
在图6.2中，行地址、列地址公用地址线ADDR2~ADDR14(BANK6位宽为32，ADDR0/1没有使
用)，使用nSRAS、nSCAS两个信号来区分它们。比如本开发板中，使用两根地址线ADDR24、
ADDR25作为L-Bank的选择信号；SDRAM芯片K4S561632的行地址数为13，列地址数为9，所以
当nSRAS信号有效时，ADDR2~ADDR14上发出的是行地址信号，它对应32位地址空间的bit[23:11]；
当nSCAS信号有效时，ADDR2~ADDR10上发出的是列地址信号，它对应32位地址空间的bit[10:2]。
由于图6.2中BANK6以32位的宽度连接SDRAM，ADDR0、ADDR1恒为0，不参与译码。
(4)找到存储单元后，被选中的芯片就要进行统一的数据传输了。
开发板中使用两片16位的SDRAM芯片并联组成32位的位宽，与CPU的32根数据线(DATA0~DATA31)相连。
BANK6的起始地址为0x3000 0000，所以SDRAM的访问地址为0x3000 0000~0x33ff ffff，共64MB。

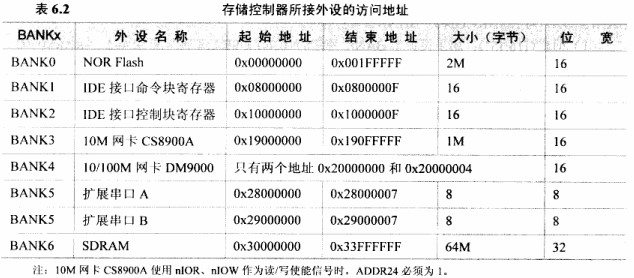

对图6.2中连接的外设，它们的访问地址(物理地址)如表6.2所示。
6.1.3 存储控制器的寄存器使用方法
存储控制器共有13个寄存器，BANK0~BANK5只需要设置BWSCON和BANKCONx(x为0~5)两个
寄存器：BANK6和BANK7外接SDRAM时，除BWSCON和BANKCONx(x为6、7)外，还要设置REFRESH、
BANKSIZE、MRSRB6、MRSRB7等4个寄存器。下面分类说明：
1.位宽和等待控制寄存器BWSCON
每4位控制一个BANK，最高4位对应BANK7、接下来4位对应BANK6，以此类推。
（1）STx：启动/禁止SDRAM的数据掩码引脚，对于SDRAM， 此位为0；对于SRAM，此位为1；
（2）WSx：是否使用存储器的WAIT信号，通常设为0；
（3）DWx：使用两位来设置相应BANK的位宽：
0b00：8位，0b01：16位，0b10：32位，0b11：保留；
BANK0比较特殊，只支持16和32位两种位宽，它没有ST0和WS0，DW0([2:1])只读——由硬件跳线决定：
0b01:16位，0b10:32位；
对于本开发板，没有使用BANK7，根据表6.1可以确定BWSCON的值为：0x2201 1110。
2.BANK控制寄存器BANKCONx(x为0~5)
这几个寄存器用来控制BANK0~BANK5外接设备的访问时序，使用默认的0x0700即可满足
本开发板所接各外设的要求。
3.BANK控制寄存器BANKCONx(x为6~7)
在8个BANK中，只有BANK6和BANK7可以外接SRAM或SDRAM，所以BANKCON6~
BANKCON7与BANKCON0~BANKCON5有点不同。
（1）MT([16:15])：用于设置本BANK外接的是ROM/SRAM还是SDRAM。
当MT = 0b00：时，接SRAM，此寄存器与BANKCON0~BANKOCN5类似；
当MT = 0b11：时，接SDRAM，此寄存器其他值如下设置。
（2）Trcd([3:2])：RAS to CAS delay，设为推荐值0b01。
（3）SCAN([1:0])：SDRAM的列地址位数，对于本开发板使用的SDRAM K4S561632，
列地址位数为9，所以SCAN = 0b01。如果使用其他型号的SDRAM，需要查看数据手册来
决定SCAN的取值。0b00:8位；0b01:9位；0b10:10位。
综上所述，本开发板中BANKCON6、7均设为0x0001 8005。
4.刷新控制寄存器REFRESH：设为0x008c 0000 + R_CNT
（1）REFEN([23])：0 = 禁止SDRAM的刷新功能，1 = 开启SDRAM的刷新功能。
（2）TREFMD([22])：SDRAM的刷新模式，0 = CBR/Auto Refresh，1 = Self Refresh(一般在系统休眠时使用)。
（3）Trp([21:20])：设为0即可。
（4）Tsrc([19:18])：设为默认值0b11即可。
（5）Refresh Counter([10:0])：即上述的R_CNT，
R_CNT = 2^11 + 1 - SDRAM时钟频率(MHz) * SDRAM刷新周期(us)；
其中SDRAM时钟频率就是HCLK，SDRAM的刷新周期在SDRAM数据手册上有标明，
在本开发板所使用的SDRAM 数据手册上，可以看见“ 64ms refresh period(8K Cycle)”。所以，
刷新周期 = 64ms/8192 = 7.8125us。
在未使用PLl时，SDRAM时钟频率等于晶振频率12MHz。
现在可以计算：R_CNT = 2^11 + 1 - 12*7.8125 = 1955。
所以，在未使用PLL时，REFRESH = 0x008c 0000 + 195 = 0x008C 07A3。
5.BANKSIZE寄存器BANKSIZE
（1）BURST_EN([7])。
0 = ARM核禁止突发传输，1 = ARM核支持突发传输。
（2）SCKE_EN([5])。
0 = 不使用SCKE信号令SDRAM进入省电模式，1 = 使用SCKEN信号令SDRAM进入省电模式。
（3）SCLK_EN([4])。
0 = 时刻发出SCLK信号，1 = 仅在访问SDRAM期间发出SCLK信号(推荐)。
（4）BK76MAP([2:0]):设置BANK6/7的大小。
BANK6/7对应的地址空间与BANK0~5不同：
BANK0~5的地址空间大小都是固定的128MB，地址 范围是（x * 128M）到（x+1）*128M -1，x表示0~5。
BANK6/7的大小是可变的，以保持这两个空间的地址连续，即BANK7的起始地址会随着
它们的大小变化。
BK76MAP的取值意义如下：
0b010 = 128MB/128MB，0b001 = 64MB/64MB，0b000 = 32M/M,
0b111 = 16M/16M，0b110 = 8M/8M，0b101 = 4M/4M，0b100 = 2M/2M
本开发板BANK6外接64MB的SDRAM，令[2:0] = 0b001，表示BANK6/7的容量都是64MB，
虽然BANK7没使用。
综上所述，开发板的BANKSIZE寄存器的值可算得0xB1。
6.SDRAM模式设置寄存器MRSRBx(x为6~7)
能修改的只有位CL([6:4])，这是SDRAM时序的一个时间参数：
[work] 0b000 = 1 clock，0b010 = 2 clocks，0b011 = 3 clocks
SDRAM K4S561632不支持CL = 1的情况，所以此位取值0b010（CL = 2）或0b011（CL = 3）。
本开发板取最保守值0b011，所以MRSRB6/7的值为0x30。
6.2 存储控制器操作实例：使用SDRAM
6.2.1 代码详解及程序的复制、跳转过程
从NAND Flash启动CPU时，CPU会通过内部的硬件将NAND Flash开始的4KB数据复
制 到称为“Steppingstone”的4KB的内部RAM中(起始地址为0)，然后跳到地址0开始执行。
本实例先使用汇编语言设置好存储控制器，使外接的SDRAM可用； 然后把程序从
Steppingstone复制到SDRAM处； 最后跳到SDRAM中执行。
源代码在/work/hardware/sdram目录中，包含两个文件head.S和leds.c。其中leds.c和第5
章中的leds的代码完全一样，也是让3个led从0~7轮流计数。
重点在head.S，它的作用是设置SDRAM，将程序复制到SDRAM，然后跳到SDRAM
继续执行。head.S的代码如下：
1
@**************************************** 2
@ File：head.S 3
@ 功能：设置SDRAM，将程序复制到SDRAM，然后跳到SDRAM继续执行 4
@**************************************** 5
6
.equ MEM_CTL_BASE, 0x48000000 7
.equ SDRAM_BASE, 0x30000000 8
9
.text 10
.global _start 11
_start: 12
bl disable_watch_dog @关闭WATCHDOG 13
bl memsetup @设置存储控制器 14
bl copy_steppingston_to_sdram @复制代码到SDRAM中 15
ldr pc, =on_sdram @跳到SDRAM中继续执行 16
on_sdram: 17
ldr sp, =0x34000000 @设置栈 18
bl main 19
halt_loop: 20
b halt_loop 21
22
disable_watch_dog: 23
@往WATCHDOG寄存器写0即可 24
mov r1, #0x53000000 25
mov r2, #0x0 26
str r2, [r1] 27
mov pc, lr @返回 28
29
copy_steppingstone_to_sdram: 30
@将Steppingstone的4KB数据全部复制到SDRAM中去 31
@Steppingstone起始地址为0x0000 0000，SDRAM中起始地址为0x3000 0000 32
33
mov r1, #0 34
ldr r2, =SDRAM_BASE 35
mov r3, #4*1024 36
1: 37
ldr r4, [r1], #4 @从Steppingstone(0x0000 0000)读取4字节的数据，并让源地址加4 38
str r4, [r2], #4 @将此4字节数据复制到SDRAM中，并让目的地址加4 39
cmp r1, r3 @判断是否完成：源地址是否等于Steppingstone的末地址？ 40
bne 1b @若没有复制完，继续 41
mov pc, lr @返回 42
43
memsetup: 44
@设置存储控制器以便使用SDRAM等外设 45
46
mov r1, #MEM_CTL_BASE @存储控制器的13个寄存器的开始地址 47
adr1 r2, mem_cfg_val @这13个值的起始存储地址 48
add r3, r1, #52 @13*4 = 52 49
1: 50
ldr r4, [r2], #4 @读取“待设置值”，并让r2加4 51
str r4, [r1], #4 @将此值写入寄存器，并让r1加4 52
cmp r1, r3 @判断是否设置完所有13个寄存器 53
bne 1b @若没有写完，继续 54
mov pc, lr @返回 55
56
57
.align 4 58
mem_cfg_val: 59
@存储控制器13个寄存器的设置值 60
.long 0x22011110 @BWSCON 61
.long 0x00000700 @BANKCON0 62
.long 0x00000700 @BANKCON1 63
.long 0x00000700 @BANKCON2 64
.long 0x00000700 @BANKCON3 65
.long 0x00000700 @BANKCON4 66
.long 0x00000700 @BANKCON5 67
.long 0x00018005 @BANKCON6 68
.long 0x00018005 @BANKCON7 69
.long 0x008c07a3 @REFRESH 70
.long 0x000000b1 @BANKSIZE 71
.long 0x00000030 @MRSRB6 72
.long 0x00000030 @MRSRB7 程序是如何通过第15行的“ ldr pc, =on_sdram”指令来完成的？
程序标号“on_sdram”这个地 址值在连接程序时被确定为0x3000 0010(这个是SDRAM的
地址)，执行“ldr pc, =on_sdram” 后，程序一下子就跳到SDRAM中去了。
“on_sdram”这个地址值为什么等于0x3000 0010？
Makefile中连接程序的命令为“arm-linux-ld -Ttext 0x30000000 head.o sdram.o -o
sdram_elf”，意思就是代码段的起始地址为0x3000 0000，即程序的第一条指令(第12行)的
连接地址为0x3000 0000，第二条指令(第13行)的连接地址为0x3000 0004，...，第5条指
令(第17行)的连接地址为0x3000 0010，其程序标号“on_sdram”的值就是0x3000 0010。
虽然第12~14行指令的连接地址都在SDRAM中，但是由于他们都是位置无关的相对
跳转指令，所以可以在Steppingstone里执行。
Makefile如下(注意第4行，“-Ttext 0x30000000”指定了代码段的起始地址)：
1
sdram.bin : head.S leds.c 2
arm-linux-gcc -c -o head.o head.S 3
arm-linux-gcc -c -o leds.o leds.c 4
arm-linux-ld -Ttext 0x30000000 head.o leds.o -o sdram_elf 5
arm-linux-objcopy -O binary -S sdram_elf sdram.bin 6
arm-linux-objdump -D -m arm sdram_elf > sdram.dis 7
clean: 8

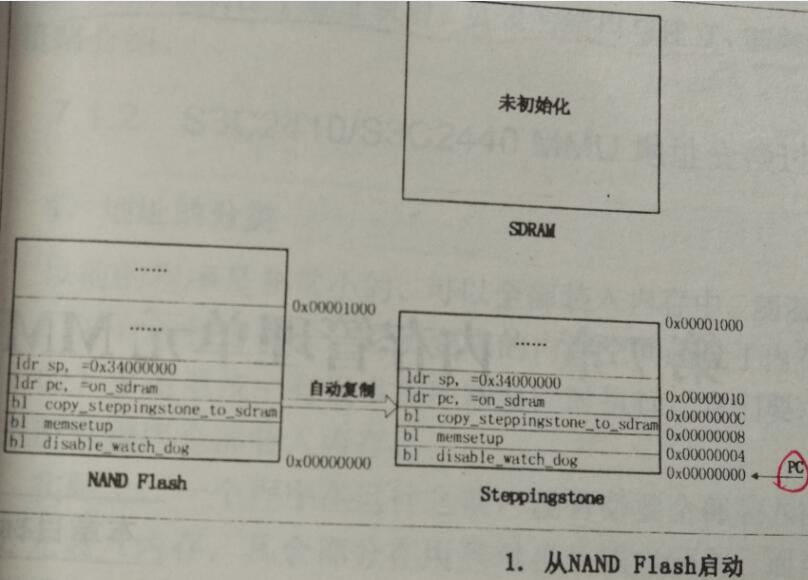

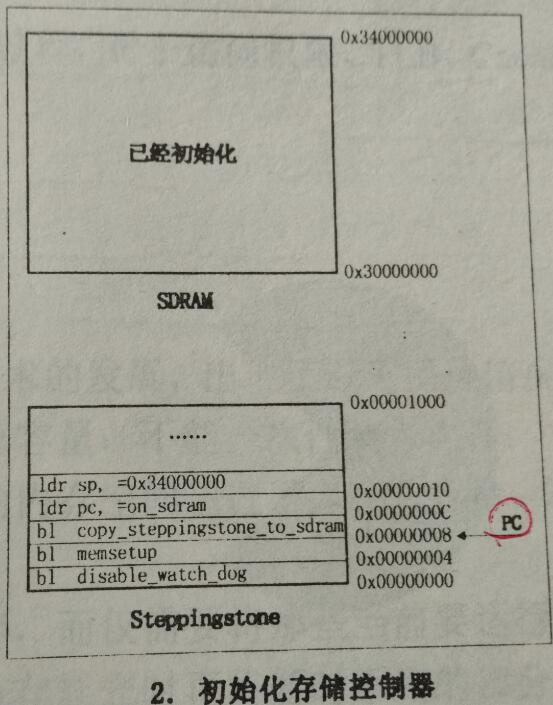

rm -f sdram.dis sdram.bin sdram_elf *.o 为了更形象地了解本程序，下面用图6.4来演示程序的复制、跳转过程。
6.2.2 实例测试
在sdram目录中执行make指令生成可执行文件sdram.bin后，下载到板子上运行。可以发现与leds程序相比，LED闪烁得更慢，原因是外部SDRAM的性能比内部SRAM差一些。
把程序从性能更好的内部SRAM移到外部SDRAM中去，是否多此一举呢？ 内部SRAM
只有4KB大小，如果程序大于4KB，那么就不能指望完全利用内部SRAM来运行了，得想
办法把存储在NAND Flash中的代码复制到SDRAM中去。对于NAND Flash中的前4KB，
芯片自动把它复制到内部SRAM中，可以很轻松地再把它复制到SDRAM中(实验代码中的
函数copy_steppingston_to_sdram就有此功能)，要复制4KB后面的代码需要使用NAND Flash
控制器来读取NAND Flash，这就是第8章的内容。
