参考：TCP-IP详解卷1：协议

RARP

RARP分组的格式与ARP分组基本一致，它们之间的主要差别是RARP请求或应答的帧类型为0x8035，RARP请求的操作码为3，应答操作码为4。

RARP请求以广播的方式传送，RARP应答一般是单播传送的。

RARP服务器实现的一个复杂因素是RARP请求是在硬件层上进行广播的，这意味着它们不经过路由器进行转发。为了让无盘系统在RARP服务器关机状态下也能引导，通常在一个网络上要提供多个RARP服务器。

当服务器的数目增加时，网络流量也随之增加，因为每个服务器对每个RARP请求都要发送RARP应答。发送RARP请求的无盘系统一般采用最先收到的RARP应答。另外，还有一种可能发生的情况是每个RARP服务器同时应答，这样会增加以太网发送冲突的概率。

RARP协议是许多无盘系统在引导时用来获取IP地址的。RARP分组格式基本上与RAP分组一致，一个RARP请求在网络上进行广播，在分组中标明发送端的硬件地址，以请求相应IP地址的响应。应答通常是单播传送的。

ICMP Internet控制报文协议

ICMP经常被认为是IP层的一个组成部分。传递差错报文以及其他需要注意的信息。ICMP报文通常被IP层或更高层协议(TCP或UDP)使用。一些ICMP报文把差错报文返回给用户进程。

ICMP报文是在IP数据报内部被传输的

ICMP报文的格式如下图所示，所有报文的前4个字节都是一趟的，但是剩下的其它字节则互不相同。

类型字段可以有15个不同的值，以描述特定类型的ICMP报文。某些ICMP报文还使用代码字段的值来进一步描述不同的条件。

检验和字段覆盖整个ICMP报文，ICMP的检验和是必须的。

当发送一份ICMP差错报文时，报文始终包含IP的首部和产生ICMP差错报文的IP数据报的前8个字节。这样，接收ICMP差错报文的模块就会把它与某个特定协议（根据IP数据报首部中的协议字段来判断）和用户进程（根据包含在IP数据报前8个字节中的TCP或UDP报文首部中的TCP或UDP端口号来判断）联系起来。

下面各种情况都不会导致产生ICMP差错报文：

（1）ICMP差错报文（但是，ICMP查询报文可能会产生ICMP差错报文）

（2）目的地址时广播地址或多播地址的IP数据报

（3）作为链路层广播的数据报

（4）不是IP分片的第一片

（5）源地址不是单个主机的数据报。就是说，源地址不能为零地址、环回地址、广播地址或多播地址。

这些规则是为了防止过去匀速ICMP差错报文对广播分组响应所带来的广播风暴。

ICMP地址掩码请求用于无盘系统在引导过程中获取自己的子网掩码。系统广播它的ICMP请求报文（这一过程与无盘系统在引导过程中用RARP获取IP地址时类似的）。无盘系统获取子网掩码的另一个方法是BOOTP协议。ICMP地址掩码请求和应答报文的格式：

ICMP报文中的标识符和序列号字段由发送端任意选择设定，这些值在应答中将被返回。

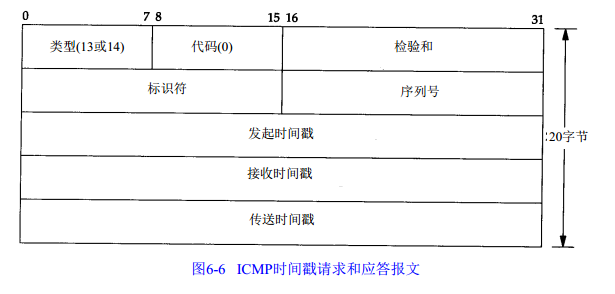

ICMP时间戳请求允许系统向另一个系统查询当前的时间。返回的建议值是自午夜开始计算的毫秒数。协调的统一时间。这种ICMP报文的好处是它提供了毫秒级的分辨率，而利用其它方法从别的主机获取的时间只能提供秒级的分辨率。由于返回的时间是从午夜开始计算的，因此调用者必须通过其他方法获知当时的日期，这是一个缺陷。
