二次开发---Navisworks插件的第一步

本文主要是介绍二次开发---Navisworks插件的第一步，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

由于项目需要，近段时间在研究Navisworks插件的创建，现谨以此做一记录。

前提：navisworks软件已安装

navisworks API分为com API和.net API，这里介绍基本插件。

【基本插件】

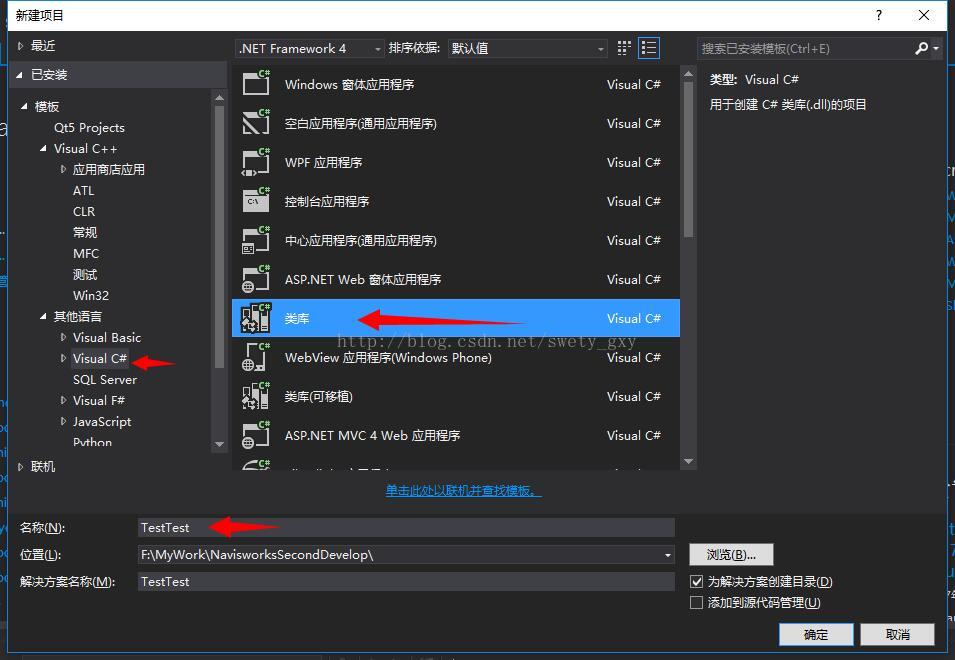

1、打开VS，新建一项目，在项目模板下选择【Visual C#】-->【类库】，选择.NET Framework的版本（这个与navisworks版本对应，2014---4.0，2016---4.5），起好项目名称，单击确定。

2、添加引用。在【引用】右键添加引用，打开对话框后在【浏览】处找到navisworks软件的安装路径，找到Autodesk.Navisworks.Api.dll并选中，点击确定。

3、打开引用dll的属性，把复制到本地改成“False”。

4、添加基本的命名空间的引用和相关的代码，如下：

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;using Autodesk.Navisworks.Api;
using Autodesk.Navisworks.Api.Plugins;
using Autodesk.Navisworks.Api.DocumentParts;
//using Autodesk.Navisworks.ComApi;//using Autodesk.Navisworks.Api.Interop.ComApi;
//using Autodesk.Navisworks.Api.ComApi;namespace TestTest
{//基本插件[PluginAttribute("Basic", "ADSK", ToolTip = "Popups", DisplayName = "TestTest")]//名字，开发者号（四位字串），提示，用户界面显示名[AddInPluginAttribute(AddInLocation.AddIn)]//设定插件的位置public class Class1 : AddInPlugin{string modelInfo = "";public override int Execute(params string[] parameters){try{//当前文档Document doc = Application.ActiveDocument;//application是运行了之后自动提供的//第一个模型//ModelGeometry first = doc.Models[0].RootItem.FindFirstGeometry();if (first != null){modelInfo += string.Format("ActiveColor = {0}" +"\nActiveTransparency = {1}" +"\nBoundingBox  = {2}" +"\nFragmentCount {3}" +"\nIsSolid {4}" +"\nItem {5}" +"\nOriginalColor {6}" +"\nOriginalTransparency {7}" +"\nPermanentColor {8}" +"\nPermanentTransparency {9}",first.ActiveColor.ToString(),first.ActiveTransparency,first.BoundingBox.ToString(),first.FragmentCount,first.IsSolid.ToString(),first.Item.ToString(),first.OriginalColor.ToString(),first.OriginalTransparency,first.PermanentColor.ToString(),first.PermanentTransparency);//MessageBox.Show(text);}System.Windows.Forms.MessageBox.Show(modelInfo);return 0;}catch (Exception ex){System.Windows.Forms.MessageBox.Show(ex.Message);//输出显示异常信息return 0;}}}
}

上面的案例代码中的DisplayName就是我们会在navisworks软件里面看到的插件名字，AddInLocation.AddIn就是插件的放置位置。

5、编译项目，放置dll。将编好的项目dll复制到navisworks软件的安装路径的Plugins文件夹下，新建一个与DLL同名的文件夹，将DLL移进文件夹中。若插件dll有dll引用，则将引用dll放置到软件安装路径下的Dependencies文件夹下即可。

6、运行插件。打开navisworks软件，找到Add-ins，即可看到插件名称。
