Mind+第三方用户库的实现

2024-02-25 00:10
文章标签 实现 第三方 mind 用户库

本文主要是介绍Mind+第三方用户库的实现，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

前言
我们在使用Mind+时，有很多传感器都没用官方库，常常因为没有官方库而无法使用Mind+进行作品制作，但是从V1.6.2版本开始开放用户自定义库功能，我们可以根据自己的需要编写或移植现有的arduino库，自己设计图形模块（block）的外观及形状，自己设计对应生成的代码。
官方参考链接：https://mindplus.dfrobot.com.cn/ext-api

以下是指纹识别传感器AS608第三方库的制作

**

1. 选择模板或自己建立用户库文件结构

**

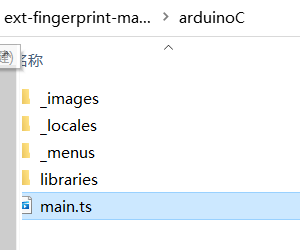

下载完官方提供的Arduino用户库模板后会得到一个.zip文件。解压后把总文件夹名字改为自己的项目名称（注：不要用中文和特殊符号），并删除其中的.mpext文件。
如图下：
在这里插入图片描述
在这里插入图片描述

2、修改config.json配置文件

{"name": {"zh-cn": "指纹识别传感器 AS608","en": "Fingerprint Sensor"},"description": {"zh-cn": "可以读取指纹识别传感器中已存储的指纹。","en": "Support fingerprint search mode."},"author": "XXX","email": "XXX@gmail.com","license": "MIT","isBoard": false,"id": "fingerprint","platform": ["win", "mac", "web"],
"version": "0.1.0","asset": {"arduinoC": {"dir": "arduinoC/","board": ["arduino",  "esp32","microbit"],"main": "main.ts"}}
}

详细说明：

name: 名称。模块显示在扩展库中的标题名称。
description: 描述。模块显示在扩展库中的描述。
author: 作者名。请使用英文字母表示。
email: 邮箱。当版本更新需要修改用户库或用户反馈,将通过邮件通知开发者（预留功能）
license: 许可证类型。参考链接
isBoard: 主控。当前扩展是否为主控（预留功能，统一为false）
id: 模块区分号。同一作者的不同模块需要设置不同的id，建议使用英文和数字符号命名。
platform: 支持平台。有三个选项：“win”, “mac”, “web”，分别表示Mind的windows桌面版，mac桌面版，网页版,当前仅支持win。
asset: 各模式配置。当前仅支持上传模式的arduino C模式。
dir: 指定模式路径。/不能遗漏，例如：“dir”: “arduinoC/”，不建议修改。
version: 版本信息。三个数字，从小到大，例如：“0.0.1”，建议每次发布都增加一位小数，依次从小到大增加（版本控制功能预留）。
board: 指定支持的主控,主控对应字段见下文“主控列表”。请确认测试通过后添加对应支持主控。若当前主控板不支持或模式不支持，则用户库右上角会显示“不可用”
main: block描述文件的文件名。需要是ts后缀文件，名称自定义，需要在对应路径下
注：若模板中有isTest字段和files字段，则把该两字段部分代码删除。因为从Mind+ 1.6.2RC2.0版本开始删除此两字段。
————————————————
版权声明：本文为CSDN博主「念芯」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/weixin_45616775/article/details/116571064

3、编写main.ts描述文件

通过//%后面的内容可以定义图形块（block）外观（积木），即//% 后面的内容确定了block的外观以及输入值的绑定；
通过function定义block对应的生成代码以及位置，即export fuction中通过Generator确定不同的代码生成的位置和内容。

enum BAUDRATE {//% block="57600"57600,//% block="9600"9600,//% block="115200"115200
}enum ACT {//% block="verifyPassword"verifyPassword,//% block="getImage"getImage,//% block="createModel"createModel,//% block="getModel"getModel,//% block="emptyDatabase"emptyDatabase,//% block="fingerFastSearch"fingerFastSearch,//% block="getTemplateCount"getTemplateCount,//% block="fingerID"fingerID,//% block="confidence"confidence,//% block="templateCount"templateCount
}//% color="#fc4040" iconWidth=40 iconHeight=40
namespace fingerprint {//% block="fingerprint sensor initliallize pin [SSER] RX [SSRXD] TX [SSTXD] baudrate [BAUDRATE] blockType="command"//% SSER.shadow="dropdown" SSER.options="SSER"//% SSTXD.shadow="dropdown" SSTXD.options="SSTXD"//% SSRXD.shadow="dropdown" SSRXD.options="SSRXD"//% BAUDRATE.shadow="dropdown" BAUDRATE.options="BAUDRATE"export function beginSoftSerial(parameter: any, block: any) {let tx = parameter.SSTXD.code;let rx = parameter.SSRXD.code;let sser = "finger" + parameter.SSER.code;let baudrate = parameter.BAUDRATE.code;// let password = parameter.PASSWORD.code;Generator.addInclude("includeFingerprint","#include <Adafruit_Fingerprint.h>");Generator.addInclude("includesoftSerial", "#include <SoftwareSerial.h>");Generator.addObject("softSerialObject","SoftwareSerial",`${sser}(${rx}, ${tx});`);Generator.addObject("FingerObject","Adafruit_Fingerprint",`finger = Adafruit_Fingerprint(&${sser});`);Generator.addSetup("FingerSoftSerialSetup", `finger.begin(${baudrate});`);}//% block="fingerprint sensor initliallize pin [SER] RX [RXD] TX [TXD] baudrate [BAUDRATE]" blockType="command"//% SER.shadow="dropdown" SER.options="SER"//% RXD.shadow="dropdown" RXD.options="RXD"//% TXD.shadow="dropdown" TXD.options="TXD"//% BAUDRATE.shadow="dropdown" BAUDRATE.options="BAUDRATE"export function beginSerial(parameter: any, block: any) {let ser = parameter.SER.code;let rx = parameter.RXD.code;let tx = parameter.TXD.code;let baudrate = parameter.BAUDRATE.code;Generator.addInclude("includeFingerprint","#include <Adafruit_Fingerprint.h>");Generator.addObject("FingerObject","Adafruit_Fingerprint",`finger = Adafruit_Fingerprint(&${ser});`);if (Generator.board === "arduino") {Generator.addSetup("FingerSerialSetup", `finger.begin(${baudrate});`);} else if (Generator.board === "arduinonano") {Generator.addSetup("FingerSerialSetup", `finger.begin(${baudrate});`);} else if (Generator.board === "leonardo") {Generator.addSetup("FingerSerialSetup", `finger.begin(${baudrate});`);} else if (Generator.board === "mega2560") {Generator.addSetup("FingerSerialSetup", `finger.begin(${baudrate});`);} else if (Generator.board === "arduinounor3") {Generator.addSetup("FingerSerialSetup", `finger.begin(${baudrate});`);} else if (Generator.board === "microbit") {Generator.addSetup("FingerSerialSetup",`finger.begin(${baudrate}, ${rx}, ${tx});`);} else if (Generator.board === "esp32") {Generator.addSetup("FingerSerialSetup",`finger.begin(${baudrate}, ${rx}, ${tx});`);}}//% block="finger getFinger success?" blockType="boolean"export function getFingerSuccess() {Generator.addCode("(finger.getImage() == FINGERPRINT_OK) && (finger.image2Tz() == FINGERPRINT_OK) && (finger.fingerFastSearch() == FINGERPRINT_OK)");}//% block="fingerID" blockType="reporter"export function fingerID() {Generator.addCode("finger.fingerID");}// //% block="finger getImage success?" blockType="boolean"// export function getImageSuccess() {//   Generator.addCode("finger.getImage() == FINGERPRINT_OK");// }// //% block="finger image2Tz success?" blockType="boolean"// export function image2TzSuccess() {//   Generator.addCode("finger.image2Tz() == FINGERPRINT_OK");// }// //% block="finger fingerFastSearch success?" blockType="boolean"// export function fingerFastSearchSuccess() {//   Generator.addCode("finger.fingerFastSearch() == FINGERPRINT_OK");// }
}

4、编辑资源文件

1、libraries文件夹

此文件放置生成代码需要调用的arduino库文件，如果不需要库文件，需要将libraries文件夹删除。即如果有arduino库（.h和.cpp文件）时，需要放到此文件夹中；如果不需要库文件，则把此文件夹删除。

此处需要用到指纹模块的库，请到文章底部下载。

2、_images文件夹

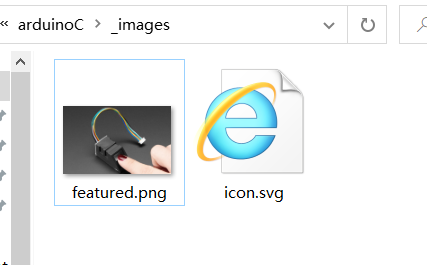

此文件夹放置扩展库界面图片及block上显示的图标文件等文件。
在这里插入图片描述

放入两张必备的图片：
featured.png：扩展库界面图片，名称不可修改，600*372分辨率的png图片。
icon.svg：block上显示的图标文件，名称不可修改，svg格式矢量图，内容尽量精简，推荐白色icon。可从 阿里巴巴矢量图标库iconfont 等现成的图标库下载。
————————————————
版权声明：本文为CSDN博主「念芯」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/weixin_45616775/article/details/116571064

3、_locales文件夹

此文件夹放置.json翻译文件（注意文件的命名，可以查看官方的规则）。根据文件名对应不同的语言，若没有对应语言的翻译文件则以main.ts中block描述代码中的内容直接显示。

4、_menus文件夹

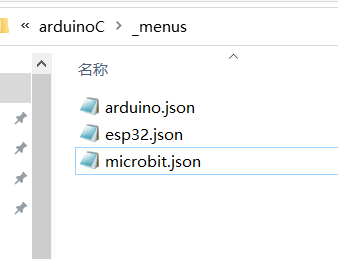

此文件夹放置各种不同板子对应的下拉菜单内容，例如引脚编号的下拉，默认放置了所有主控器的常见引脚，可以直接在main.ts中调用。
在这里插入图片描述

5、加载库

通过本地加载config.json文件可以更新库并预览效果

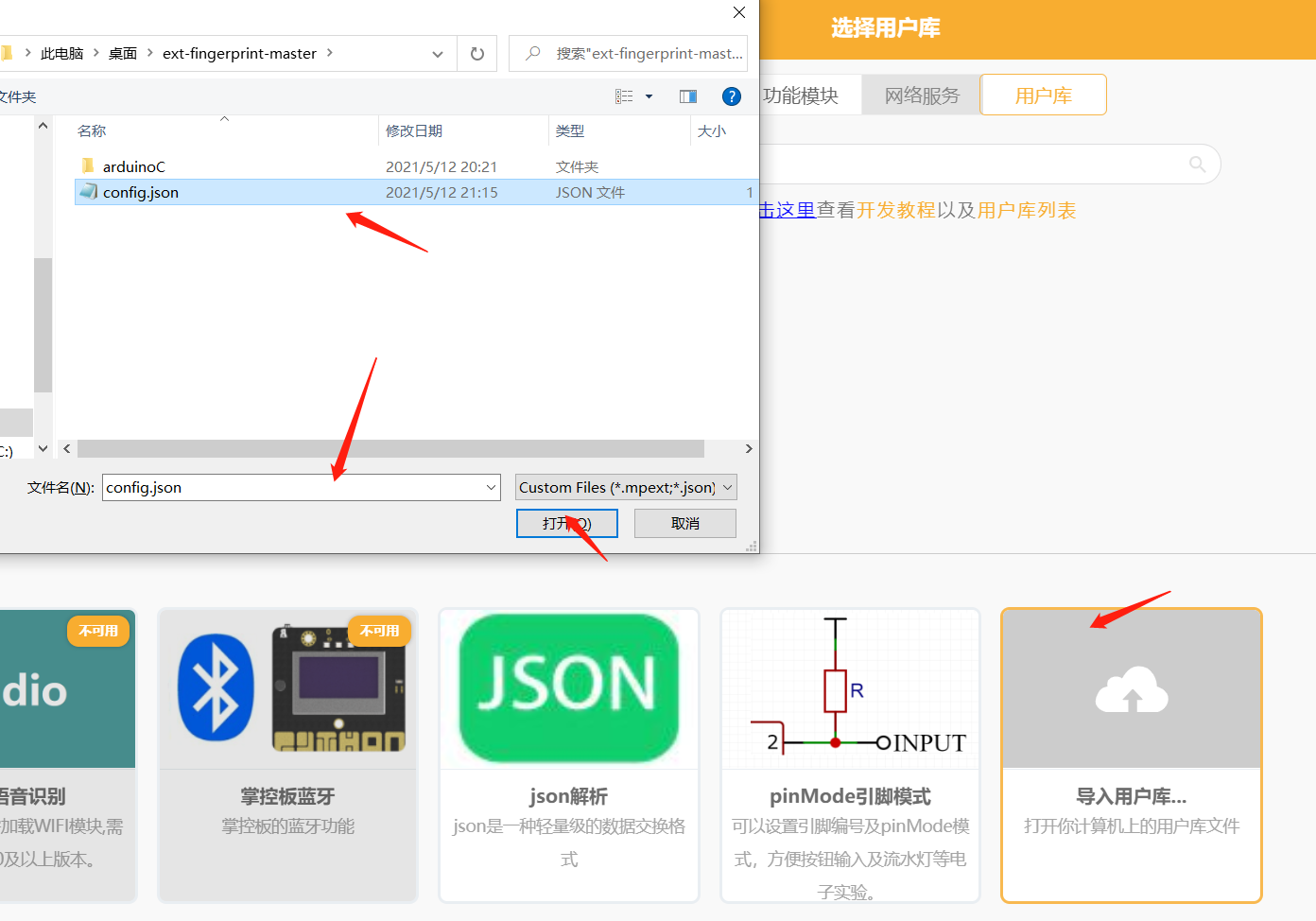

打开Mind+软件，切换到上传模式，打开扩展，选择主控板为Arduno uno，然后在用户库里导入本地用户库并查看效果。
在这里插入图片描述

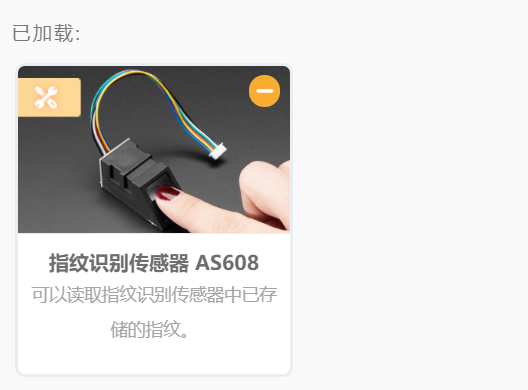

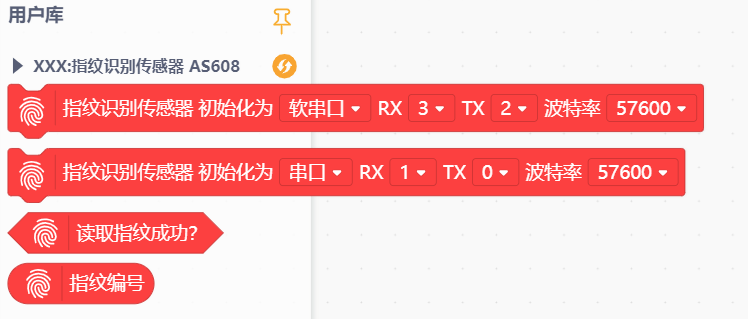

实验效果：
在这里插入图片描述
在这里插入图片描述
代码下载链接：https://gitee.com/sum888/mind-third-party-user-library.git

这篇关于Mind+第三方用户库的实现的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
