####　分享一个DIY制作Jlink072自带串口Jlink下载器的制作方法,支持自动升级！制作方法简单，SW模式即可刷入固件！

##喜欢动手的你，赶紧行的起来吧!

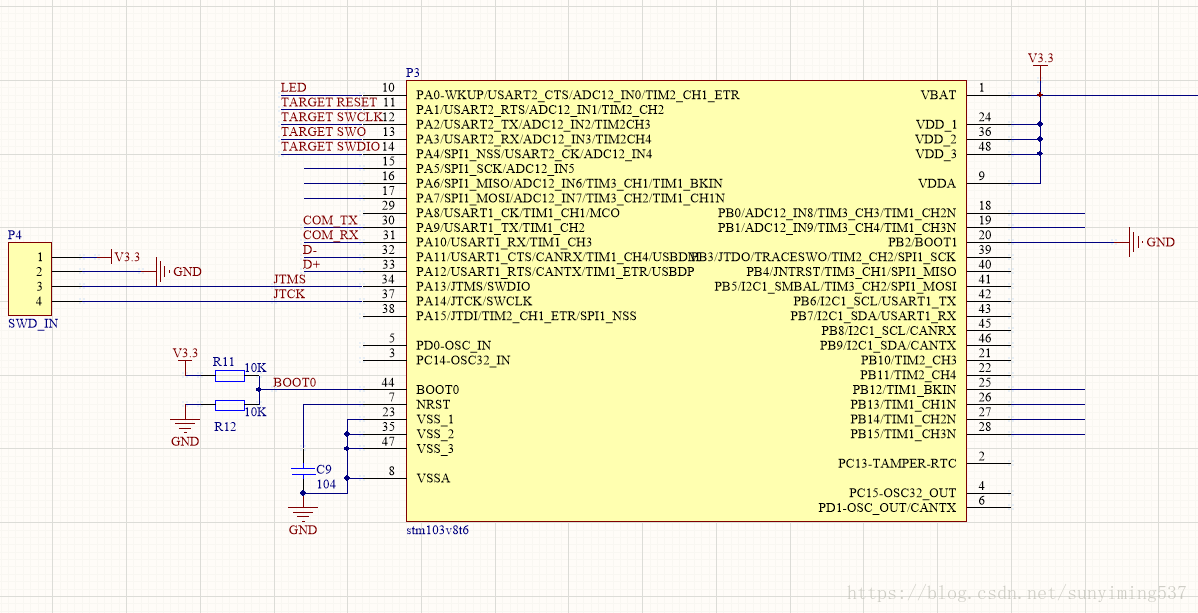

###原理图，采用ad设计：

####　　电压采用1117-3.3，可以提供800ma电流，直接给目标板供电没有一点问题（我测试了给板载4.3寸触摸屏的主板供电，屏幕稍暗，但不影响工作），加了自恢复保险丝，防止烧电路。

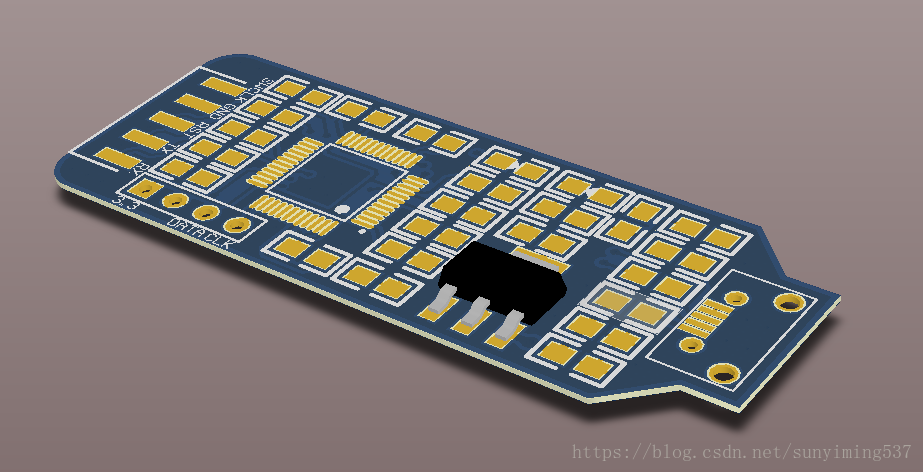

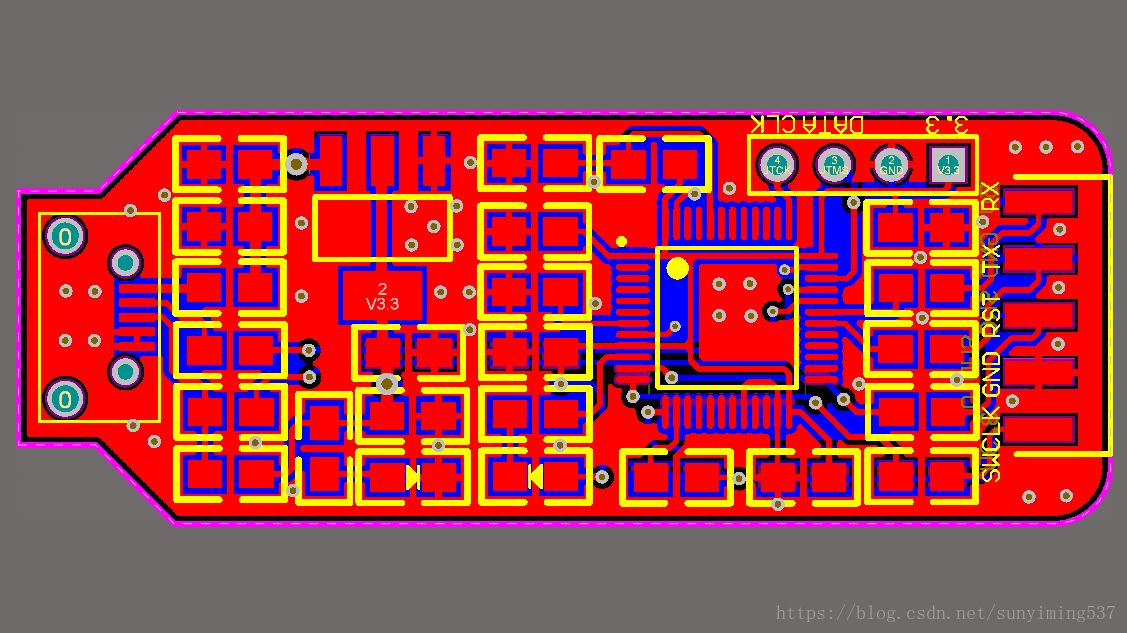

####　　接下来是pcb，效果见下图：

####　　图纸完，发到厂家打板，pcb到货…

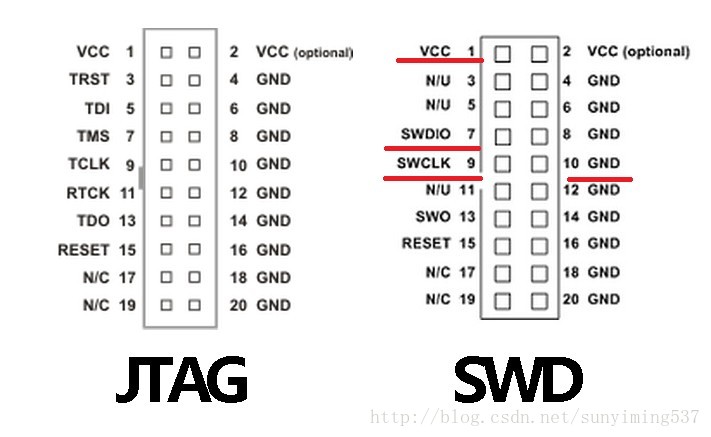

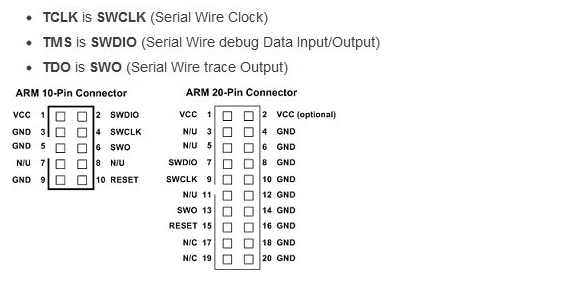

####　　烧写固件：首先得有一个下载器，这里以20pin jlink为例，固件烧写接口采用sw模式，20针jtag工作在sw模式下的引脚定义如下：

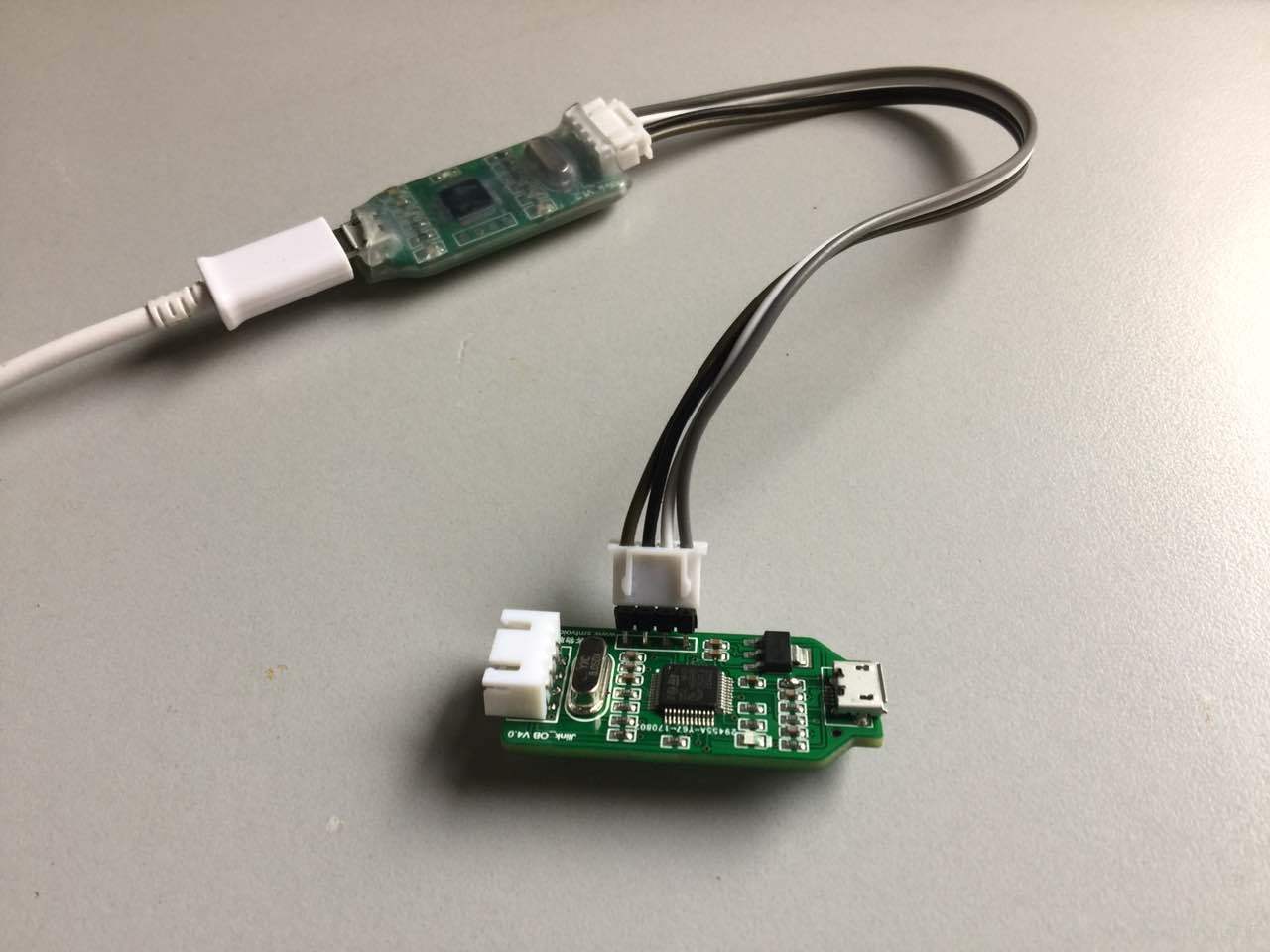

####　　只需要SWD、SWC、GND三根线，即7号、9号及GND中的任意一根针，把杜邦排针插上去，斜方向给点力就能良好接触，如下图

####打开J-Flash ARM

####选择File-OpenDataFile选择烧写器的固件(文件夹内hex文件)
####点击Target-Connect，会出现以下信息

####打开固件

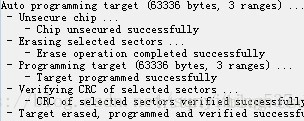

####点击Target-Auto 自动下载固件，下载成功后出现如下提示

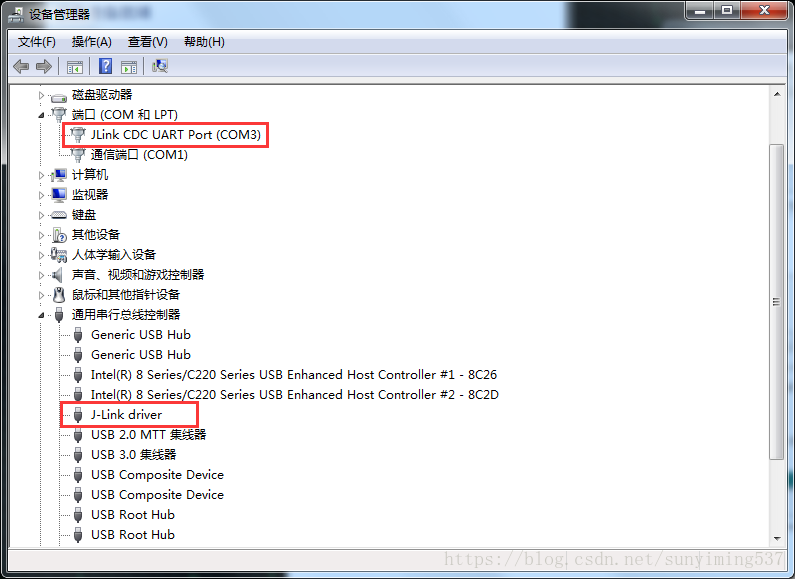

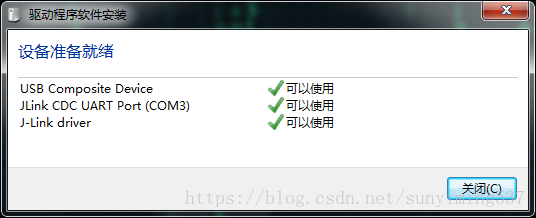

####断开连接，重新插上烧写器，电脑提示找到JLink，Com口，至此，制作成功~


####进入MDK的JLink设置页，第一次进入可能会提示固件升级

####之后选择SW模式

####完成后就可以正常使用了，单步调试什么的都可以完美支持

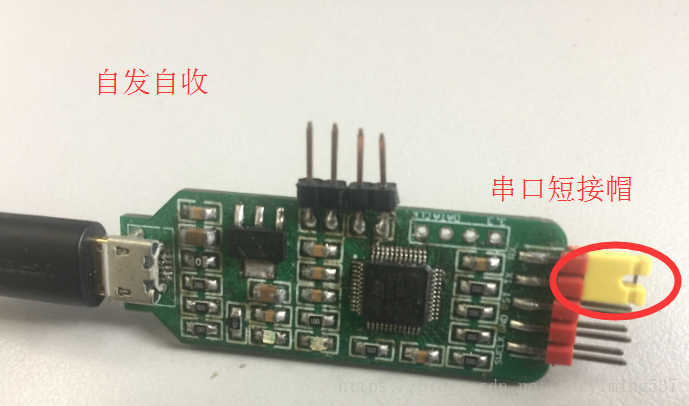

####串口功能

####说明：目前已经测试到官网最新版本JLink_V644e！

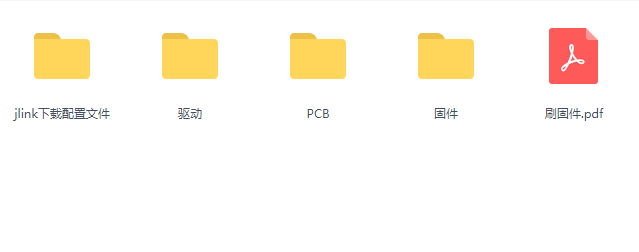

###获取完整资料

##原创不易，请勿盗用！
