问题描述：

如在simulink中建立了一个用2fsk调制的系统模型，怎样才能画出它的误码率曲线？

相信很多入门的同学很迷茫。下面就详细介绍一下Simulink误码率曲线问题。

（模型仿真以及参数见往期文章，不一一累述，默认Simulink模型OK）

1.FSK频移键控仿真

   建立调制和解调的仿真模型如下图。伯努利2进制信号生成器生成的2进制信号，通过2FSK调制后，加入空间的高斯白噪声，再通过2FSK解调。

误码率只是展示在Display中，误码率曲线如何来？

网上很多教程都是些Matlab代码去画误码率曲线，其实不用。

2. 双击 Error Rate Calculation ,将输出数据由“port”改为“Workspace”，如果有多个误码率，记得修改变量名称。

2. 误码率曲线设置

    OK,昨晚上一步后，就是关于误码率曲线问题了。

2.1 打开BER分析器应用

（1）MATLAB命令提示符：输入 bertool。会打开BER分析器，如下图。

BER分析器应用程序将BER计算为每位能量与噪声功率谱密度之比（E b / N 0）的函数。使用此应用程序，您可以：绘制理论BER与E b / N 0的估计值和上限。

使用半分析技术绘制BER与E b / N 0的关系图。半分析技术通过结合仿真和分析来估计BER性能。当系统错误率较小时，例如<10 –6，请使用此技术。

通过使用MATLAB估计BER性能®功能和Simulink的®模型。

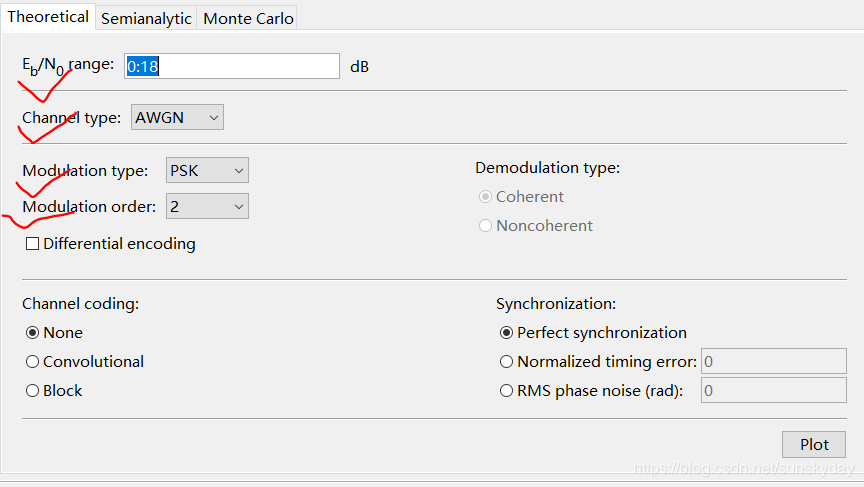

（2）修改自己Simulink模型需要与之对比模型的调制方式。有些参数根据自己需求修改。

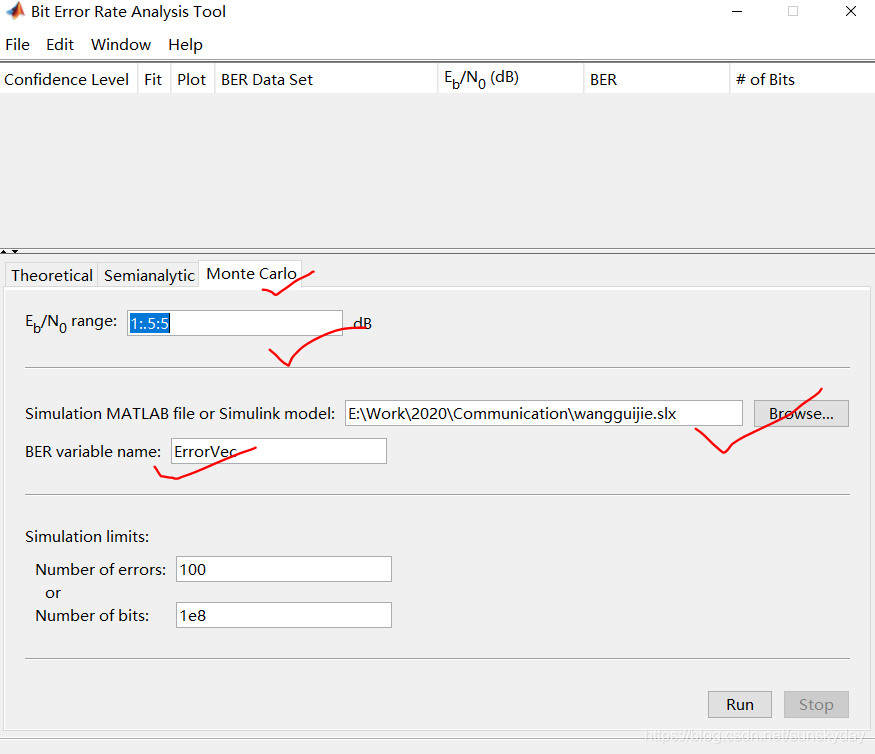

（3）选中自己的Simulink模型，有些参数根据自己需求修改。

点击“Run”,就可以开始仿真，

3. 误码率曲线图

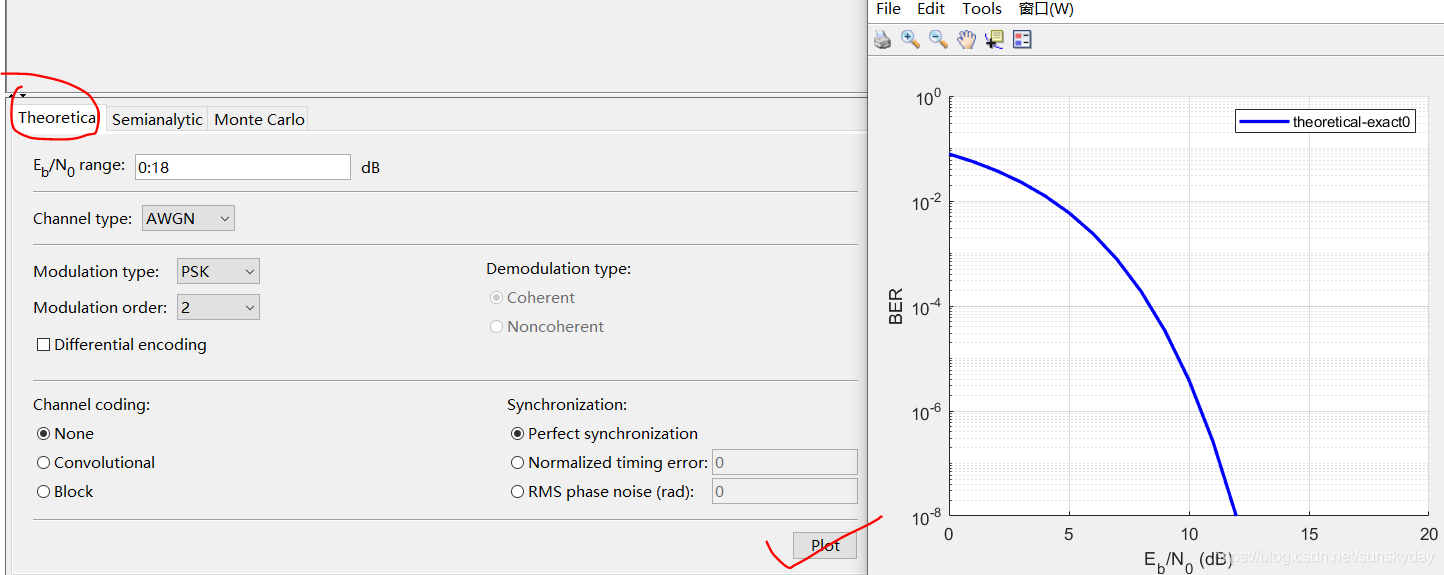

（1）点击Plot，可以绘制误码率曲线理论值，如下图。

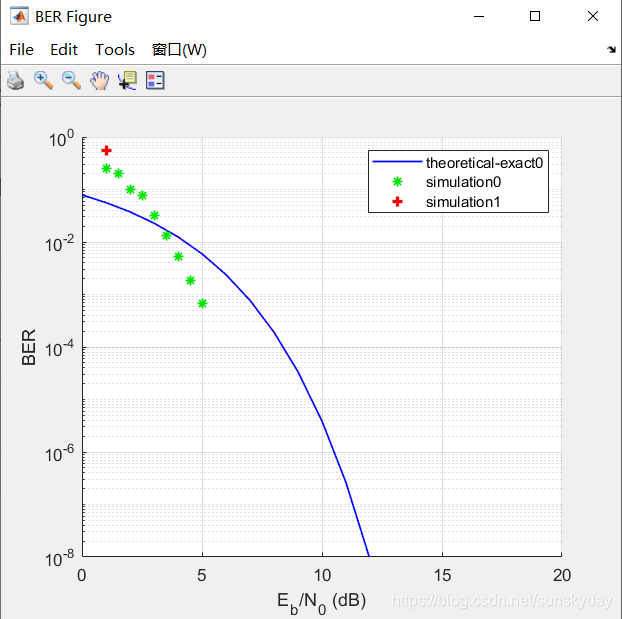

（2），点击Run,可以绘制Simulink模型图的误码率曲线

4.其它

（1）理论图

生成AWGN中16-QAM链路的BER性能的理论估计。

打开BER Analysis应用程序。

将E b / N 0 范围指定为0:10。

将“ 调制类型”设置为QAM，将“ 调制顺序”设置为16。

（2）半解析图

使用半解析技术为具有矩形脉冲的QPSK链路绘制BER。

打开BER Analysis应用程序。

在“ 半分析”选项卡上，设置以下参数：

1、将调制顺序设置为 4。

2、将“ 每个符号的样本数”参数设置为 8。

3、将发送信号和 接收信号参数设置为 rectpulse(pskmod([0:3 0],4),8)。要使用半解析技术，符号数必须超过 M L，其中 M是调制阶数， L是脉冲响应长度。脉冲响应为1，因此至少需要五个符号。

4、将分子指定为 ones(8,1)/8。这些系数指定了每个符号具有八个样本的理想积分器。

（3）蒙特卡罗模拟

使用自定义MATLAB函数或者Simulink模型模拟BER。

打开BER Analysis应用程序。

在“ 蒙特卡洛”选项卡上，将E b / N 0范围指定为 1:.5:6。

要绘制估计的BER值，请单击“运行”以运行仿真 。

在“ 理论”选项卡上，将E b / N 0范围指定为 1:6，并将“ 调制阶数”设置为 4。

通过选择卷积复选框启用卷积编码 。

通过单击Plot绘制 BER曲线的上限 。

5.参数介绍

（1）Eb/N0 range— 评估BER 的E b / N 0值的范围

0:18（默认）| 向量。以dB为单位指定E b / N 0值的范围，在该范围内评估BER。范围向量中的值必须是实数。例： 5:10

（2）Channel type—评估BER的通道类型

AWGN（默认）| Rayleigh|Rician。指定评估BER的通道类型。在Rayleigh和Rician选项对应于平坦衰落信道。

（3）Modulation type—通信链接的调制类型

PSK（默认）| DPSK| OQPSK| PAM| QAM| FSK| MSK|CPFSK指定通信链路的调制类型。

（4）Modulation order—通信链接的调制顺序

2（默认）| 4| 8| 16| 32|64。指定通信链路的调制顺序。

（5）Differential encoding—输入数据的差分编码。Off（默认）|On。指定是否对输入数据序列进行差分编码。

（6）Demodulation type—解调类型

Coherent|Noncoherent。指定是否使用Coherent或Noncoherent解调。仅当“ 调制”类型为FSK或时，此参数才可用MSK。

（7）

Channel coding—用于估计BER的通道编码None（默认）| Convolutional|Block

指定用于估计理论BER的信道编码类型。

（8）

Synchronization—同步错误

Perfect synchronization（默认）| Normalized timing error|RMS phase noise level

指定解调过程中的同步错误。此参数只有当调制类型是PSK与调制阶数是2。

当同步的Normalized timing error，指定的标准化误差从一个实数0来0.5。

当同步是RMS phase noise level，指定RMS相位噪声作为非负实数。

（9）

Decision method—解码决策方法

Hard（默认）|Soft

指定用于解码接收到的数据的方法。这些条件之一存在时，此参数可用：

通道编码设置为卷积

通道编码设置为“ 块”，编码类型为General

（10）

Trellis—卷积码网格

poly2trellis(7,[171 133])（默认）| 结构体

将卷积码网格指定为结构变量。您可以使用poly2trellis函数生成此结构。仅当Channel编码参数为时，此参数才可用Convolutional。

（11）

Coding type—指定块编码类型

General（默认）| Hamming| Golay|Reed-Solomon

指定在BER评估中使用的分组代码。
