LinuxTinaMelis内存布局分析以及linux reserved memory机制

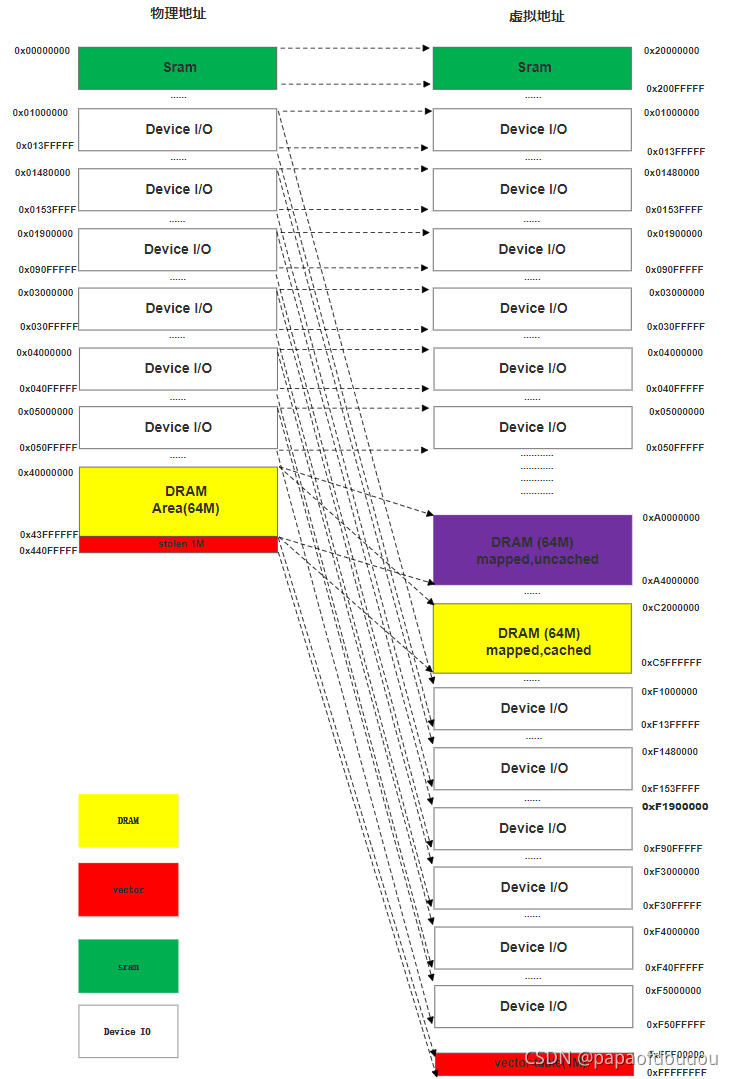

这是同一块开发板运行Melis4.0系统的内存布局图：

板级的物理地址和软件系统是没有关系的，软件系统只会影响虚拟地址，现在分析Tina的地址映射过程，构造一张类似的表.

从启动开始：

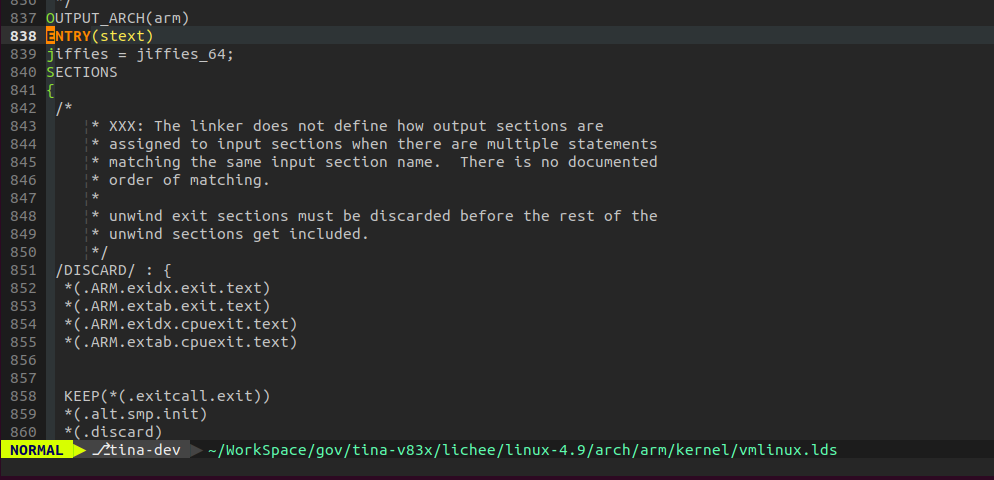

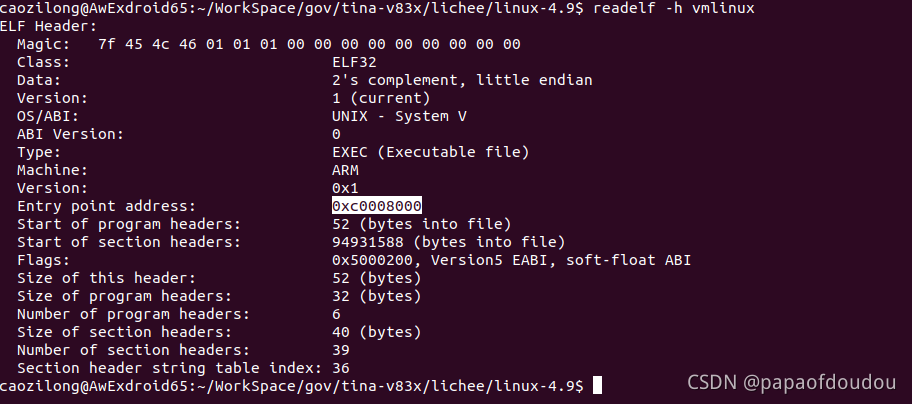

首先查看编译的固件vmlinux入口地址，是链接时由链接参数指定：

编译参数：

+ arm-openwrt-linux-muslgnueabi-ld -EL -p --no-undefined -X --pic-veneer --build-id -o vmlinux -T ./arch/arm/kernel/vmlinux.lds arch/arm/kernel/head.o init/built-in.o --start-group usr/built-in.o arch/arm/vfp/built-in.o arch/arm/kernel/built-in.o arch/arm/mm/built-in.o arch/arm/common/built-in.o arch/arm/probes/built-in.o arch/arm/net/built-in.o arch/arm/crypto/built-in.o arch/arm/firmware/built-in.o arch/arm/mach-sunxi/built-in.o kernel/built-in.o certs/built-in.o mm/built-in.o fs/built-in.o ipc/built-in.o security/built-in.o crypto/built-in.o block/built-in.o arch/arm/lib/lib.a lib/lib.a arch/arm/lib/built-in.o lib/built-in.o drivers/built-in.o sound/built-in.o firmware/built-in.o net/built-in.o virt/built-in.o --end-group .tmp_kallsyms2.o

以上编译通过如下命令触发：

make -C /home1/caozilong/WorkSpace/gov/tina-v83x/out/v833-perf1/compile_dir/target/linux-v833-perf1/linux-4.9.191 HOSTCFLAGS="-O2 -I/home1/caozilong/WorkSpace/gov/tina-v83x/out/host/include -I/home1/caozilong/WorkSpace/gov/tina-v83x/out/host/usr/include  -Wall -Wmissing-prototypes -Wstrict-prototypes" CROSS_COMPILE="arm-openwrt-linux-muslgnueabi-" ARCH="arm" KBUILD_HAVE_NLS=no KBUILD_BUILD_USER="" KBUILD_BUILD_HOST="" CONFIG_SHELL="bash" V=''  CC="arm-openwrt-linux-muslgnueabi-gcc" zImage V=1 -B -j32

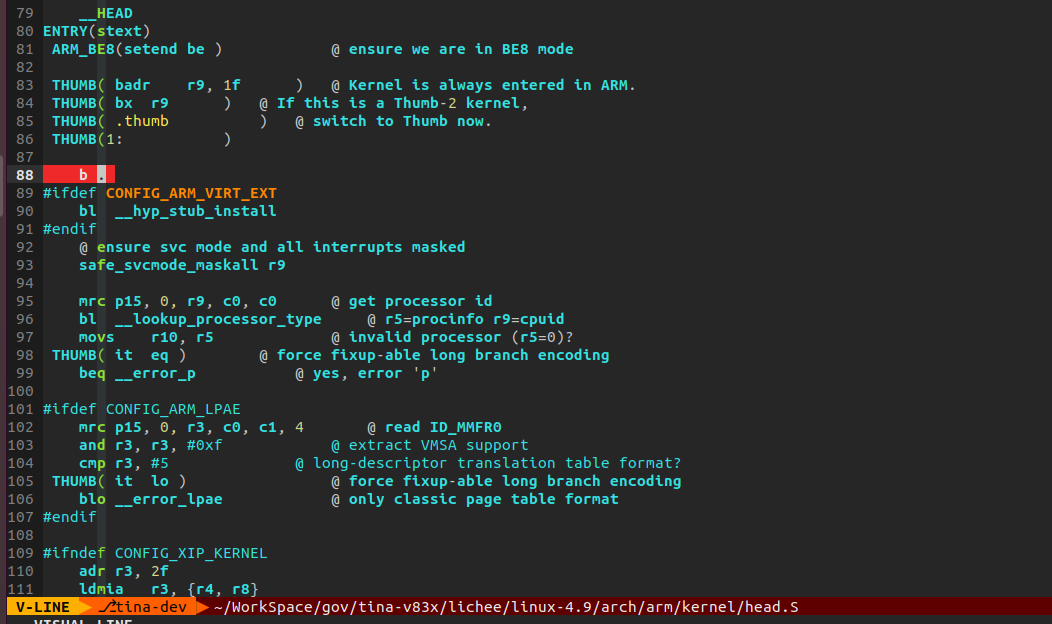

当我们在入口处添加死循环指令后，发现它确实会断在这里：

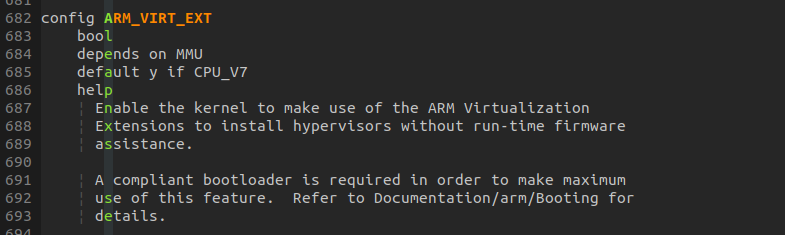

CONFIG_ARM_VIRT_EXT是默认开启的，无法关闭：

配合系统数据：

这张表是怎么来的呢？

首先按从更简单的看起

释放的位置：

DISP模块reseaved的地址范围为[0x4e3f000, 0x12c0000] ，这个地址区间比较特殊，首先是因为我们并没有在reserved列表中看到它。原因正如上面所看到的，disp_reserve_mem接口被调用了两次，第二次是释放掉了，所以才导致看不到，这片内存是用来传递bootlogo用的。
