重头戏！ZeroMQ的管道模式详解：ZMQ_PUSH、ZMQ_PULL

一、ØMQ模式总览

• ØMQ支持多种模式，具体可以参阅：https://blog.csdn.net/qq_41453285/article/details/106865539
• 本文介绍ØMQ的管道模式

二、管道模式

• 管道模式在有的地方也称为“流水线”模式
• 管道模式用于将数据分发到布置在流水线中的节点。数据始终沿流水线向下流动，流水线的每一级都连接到至少一个节点。当流水线级连接到多个节点时，数据在所有连接的节点之间进行轮询
• 管道模式由http://rfc.zeromq.org/spec:30正式定义
• “管道模式”支持的套接字类型有4种：
  • ZMQ_PUSH
  • ZMQ_PULL

三、“PUSH-PULL”套接字类型

ZMQ_PUSH

• 管道节点使用类型为ZMQ_PUSH的套接字将消息发送到下游流水线节点。消息循环到所有连接的下游节点
• 该套接字类型不支持zmq_msg_recv()等接收数据的函数
• 当ZMQ_PUSH套接字由于已达到所有下游节点的高水位线而进入静音状态时，或者如果根本没有下游节点，则套接字上的任何zmq_send()操作都应阻塞，直到静音状态结束或处于至少一个下游节点可用于发送；消息不会被丢弃

ZMQ_PUSH特性摘要
兼容的对等套接字	ZMQ_PULL
方向	单向
发送/接收模式	仅发送
入网路由策略	不适用（N/A）
外发路由策略	轮询
静音状态下的操作	阻塞

MQ_PULL

• 管道节点使用ZMQ_PULL类型的套接字从上游管道节点接收消息
• 消息从所有连接的上游节点中公平排队
• 该套接字类型不支持zmq_msg_send()等发送数据的函数

ZMQ_PULL特性摘要
兼容的对等套接字	ZMQ_PUSH
方向	单向
发送/接收模式	仅接收
入网路由策略	公平排队
外发路由策略	不适用（N/A）
静音状态下的操作	阻塞

四、演示案例

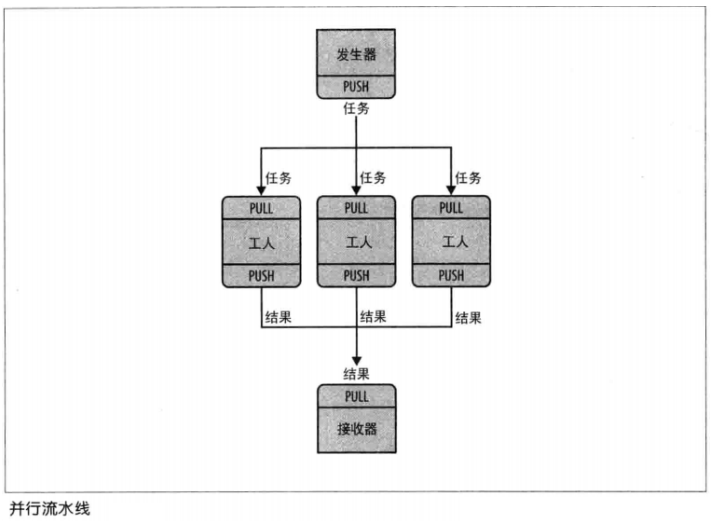

• 本文介绍的一个例子，是一个典型的并行处理模式。内容有：
  • 一台发生器（taskvent.c），它产生可以并行执行的任务
  • 一组工人（taskwork.c），用于处理任务。在现实中，工人在超快的电脑上运行，例如使用GPU（图形处理单元）来完成这个艰难的数学运算
  • 一个接收器（tasksink.c），用于收集工作进程返回的结果

• 发生器代码如下所示：发生器产生100个任务，每个任务包含一个消息，用来告诉工人某个休眠所需的毫秒数

// taskvent.c
// 源码链接: https://github.com/dongyusheng/csdn-code/blob/master/ZeroMQ/taskvent.c
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <assert.h>
#include <time.h>
#include <zmq.h>#define randof(num)  (int)((float)(num) * random() / (RAND_MAX + 1.0))// 向套接字socket发送消息string
static int s_send(void *socket, char *string);int main()
{int rc;// 1.创建新的上下文void *context = zmq_ctx_new();assert(context != NULL);// 2.创建PUSH套接字、绑定套接字,//   工人会连接这个套接字, 用来给工人发送消息的void *sender = zmq_socket(context, ZMQ_PUSH);assert(sender != NULL);rc = zmq_bind(sender, "tcp://*:5557");assert(rc != -1);// 3.创建PUSH套接字、并连接到接收器,//   该套接字给接收器发送一个消息, 告诉接收器开始工作, 只使用一次void *sink = zmq_socket(context, ZMQ_PUSH);assert(sink != NULL);rc = zmq_connect(sink, "tcp://localhost:5558");assert(rc != -1);// 4.输入回车, 回车之后发生器开始产生任务, 并且向接收器发送一条消息, 用于指示当前发生器要开始工作了printf("Press Enter when the workers are ready:");getchar();printf("Sending tasks to workers...\n");// 随意发什么, 此处我们发送字符0// 如果接收器未工作, 则s_send()阻塞rc = s_send(sink, "0");assert(rc != -1);// 5.初始化随机数发生器srandom((unsigned)time(NULL));// 6.生成100个任务, 然后将任务发送给工人int task_nbr;int total_msec = 0;int workload;for(task_nbr = 0; task_nbr < 100; ++task_nbr){workload = randof(100) + 1;      //生成一个毫秒数, 1-100之间total_msec += workload;          //加到总的毫秒数上char string[10];sprintf(string, "%d", workload);s_send(sender, string);          //将毫秒发送给工人}//打印总的毫秒数printf("Total expected cost: %d msec\n", total_msec);// 7.休眠1秒, 给ZeroMQ时间来传递消息sleep(1);// 8.关闭套接字、销毁上下文zmq_close(sender);zmq_close(sink);zmq_ctx_destroy(context);return 0;
}static int s_send(void *socket, char *string)
{int rc;zmq_msg_t msg;zmq_msg_init_size(&msg, strlen(string));memcpy(zmq_msg_data(&msg), string, strlen(string));rc = zmq_msg_send(&msg, socket, 0);zmq_msg_close(&msg);return rc;
}

• 工人代码如下所示：工人从发生器接收到消息，该消息是一个毫秒数，接收到该毫秒数之后，工人按照指定的毫秒数进行休眠，休眠完成之后发出它完成任务的信号

// taskwork.c
// 源码链接: https://github.com/dongyusheng/csdn-code/blob/master/ZeroMQ/taskwork.c
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <time.h>
#include <assert.h>
#include <zmq.h>// 从socket上接收数据并返回
static char *s_recv(void *socket);// 向套接字socket发送消息string
static int s_send(void *socket, char *string);// 休眠msecs毫秒
static int s_sleep(int msecs);int main()
{int rc;// 1.初始化新的上下文void *context = zmq_ctx_new();assert(context != NULL);// 2.创建套接字、连接发生器//   该套接字用来从发生器接收数据void *reciver = zmq_socket(context, ZMQ_PULL);assert(reciver != NULL);rc = zmq_connect(reciver, "tcp://localhost:5557");assert(rc != -1);// 3.创建套接字、连接接收器//   该套接字用来向接收器发送数据void *sender = zmq_socket(context, ZMQ_PUSH);assert(sender != NULL);rc = zmq_connect(sender, "tcp://localhost:5558");assert(rc != -1);// 4.永久循环处理任务while(1){// 5.从发生器接收数据, 这里接收到的将是一个毫秒数char *string = s_recv(reciver);assert(string != NULL);//打印接收到的毫秒数fflush(stdout);printf("%s.", string);// 然后工人休眠指定的毫秒继续工作s_sleep(atoi(string));free(string);// 6.工人在处理完任务之后, 发送一条消息给接收器, 表示完成了一条任务rc = s_send(sender, "");}// 7.关闭套接字、销毁上下文zmq_close(reciver);zmq_close(sender);zmq_ctx_destroy(context);return 0;
}static char *s_recv(void *socket)
{int rc;zmq_msg_t msg;zmq_msg_init(&msg);rc = zmq_msg_recv(&msg, socket, 0);if(rc == -1)return NULL;char *string = (char*)malloc(rc + 1);if(string == NULL)return NULL;memcpy(string, zmq_msg_data(&msg), rc);string[rc] = 0;return string;
}static int s_send(void *socket, char *string)
{int rc;zmq_msg_t msg;zmq_msg_init_size(&msg, strlen(string));memcpy(zmq_msg_data(&msg), string, strlen(string));rc = zmq_msg_send(&msg, socket, 0);zmq_msg_close(&msg);return rc;
}static int s_sleep(int msecs)
{
#if (defined (WIN32))Sleep (msecs);
#elsestruct timespec t;t.tv_sec  =  msecs / 1000;t.tv_nsec = (msecs % 1000) * 1000000;nanosleep (&t, NULL);
#endif
}

•  接收器代码如下所示：下面是接收器的代码，它收集100条消息，然后计算整体处理用了多长时间，所以我们可以证实，如果有一个以上的工人，它们确实是并行运行的

// tasksink.c
// 源码链接: https://github.com/dongyusheng/csdn-code/blob/master/ZeroMQ/tasksink.c
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <time.h>
#include <sys/time.h>
#include <zmq.h>// 从socket中接收数据
static char* s_recv(void* socket);// 返回当前系统时钟,以毫秒返回
static int64_t s_clock (void);int main()
{// 1.创建新的上下文void *context = zmq_ctx_new();// 2.创建、绑定套接字//   发生器、工人都会连接这个套接字, 并向这个套接字发送数据void *receiver = zmq_socket(context, ZMQ_PULL);zmq_bind(receiver, "tcp://*:5558");// 3.这是接收的第一条消息, 从发生器那里接收的, 是发生器用来告诉当前接收器, 表示开始工作了char *string = s_recv(receiver);free(string);// 4.启动时钟int64_t start_time = s_clock();// 5.从工人那里接收100个确认, 因为发生器只分配了100个任务给工人int task_nbr;for(task_nbr = 0; task_nbr < 100; task_nbr++){// 6.接收数据char *string = s_recv(receiver);free(string);// 7.每接收10个任务打印一次:号, 其余打印.if((task_nbr / 10) * 10 == task_nbr)printf(":");elseprintf(".");fflush(stdout);}// 8.处理完成之后打印一下总共执行了多长时间, 也就是工人一共工作了多长时间printf("Total elapsed time: %d msec\n",(int)(s_clock() - start_time));// 9.关闭套接字、销毁上下文zmq_close(receiver);zmq_ctx_destroy(context);return 0;
}static char* s_recv(void* socket)
{zmq_msg_t msg;zmq_msg_init(&msg);int rc = zmq_msg_recv(&msg, socket, 0);if(rc == -1)return NULL;char *string = (char*)malloc(rc + 1);memcpy(string, zmq_msg_data(&msg), rc);zmq_msg_close(&msg);string[rc] = 0;return string;
}static int64_t s_clock (void)
{
#if (defined (WIN32))SYSTEMTIME st;GetSystemTime (&st);return (int64_t) st.wSecond * 1000 + st.wMilliseconds;
#elsestruct timeval tv;gettimeofday (&tv, NULL);return (int64_t) (tv.tv_sec * 1000 + tv.tv_usec / 1000);
#endif
}

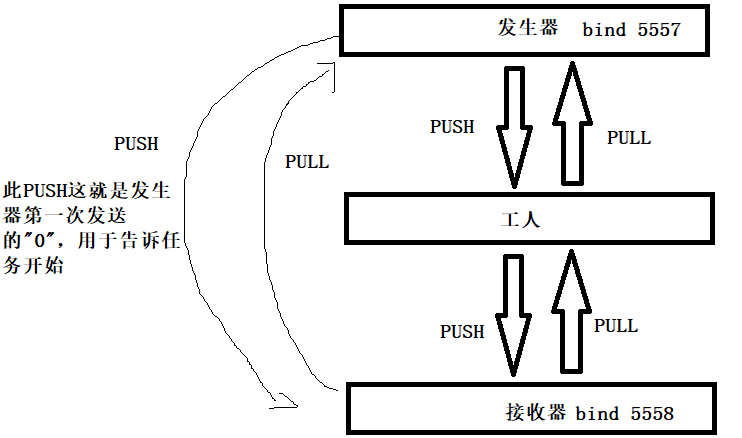

• 代码总的结构如下：

• 演示效果①，当只启用1个工作者时，效果如下：
  • 最左侧为发生器：其给工作者发送的时间时间为5032毫秒
  • 中间为工作者：从发生器那里拉取任务，打印从发生器那里处理的任务（打印秒数）
  • 最右侧为接收器：用来在工作者完成工作时打印工作的总时间，可以看到只有1个工作者时显示的是5050毫秒，与发生器指定的差不多

• 演示效果②，当启用2个工作者时，效果如下：
  • 最左侧为发生器：其给工作者发送的时间时间为5098毫秒
  • 中间的2个为工作者：从发生器那里拉取任务，打印从发生器那里处理的任务（打印秒数）
  • 最右侧为接收器：用来在工作者完成工作时打印工作的总时间，可以看到有2个工作者时显示的是2687毫秒，说明有两个工作者并行工作时，时间被平分

• 演示效果③，当启用3个工作者时，效果如下：
  • 最左侧为发生器：其给工作者发送的时间时间为5598毫秒
  • 中间的3个为工作者：从发生器那里拉取任务，打印从发生器那里处理的任务（打印秒数）
  • 最右侧为接收器：用来在工作者完成工作时打印工作的总时间，可以看到有3个工作者时显示的是1945毫秒，说明工作者越多，任务处理的越快

五、模式总结

• 工人向上连接到发生器，并且向下连接到接收器。这意味着你可以随意添加工人。 因此，发生器和接收器是架构的固定部分，而工人是动态部分
• 我们必须同步开始同批次的所有工人的启动和运行。这是ZeroMQ中存在的一个相当普遍的疑难杂症，并没有简单的解决办法。connect方法需要一定的时间，所以当一组工人连接到发生器时，第一个成功连接的工人会在这短短的时间得到消息的整个负载，而其他工人仍在进行连接。如果不知何故批次的开始不同步，那么系统就将无法并行运行
• 发生器的PUSH套接字将任务均匀地分配给工人。这就是所谓的负载均衡，以后还会详细介绍

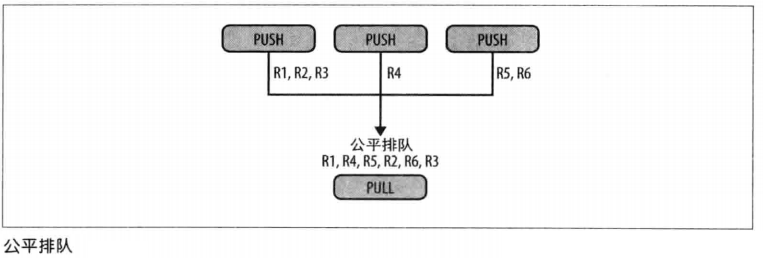

• 接收器的PULL套接字均匀地收集来自工人的结果。这就是所谓的公平排队（如下图所示）

管道模式也有类似“慢木匠”的现象

• 它导致了对PUSH套接字不能正确地负载均衡的指责。如果你使用的是PUSH和PULL，并且你的某个工人得到比其他工人更多的信息，这是因为PULL套接字已比别人更快地连接，并在其他工人试图连接之前抓取了很多消息。
