BroadR-Reach/100Base-T1车载以太网测试方案

Technica提供完整的车载以太网仿真测试软件和硬件，包括TC8物理层互操作性测试的Golden Device, 以及功能测试模块；

通过使用这些工具，用户可实现100Base-T1相关产品的调试、仿真、测试以及通信数据镜像、监听、捕获等多种功能；

此外，我们还提供针对于车载以太网的测试服务，包括100Base-T1, 1000Base-T1相关的TC8测试以及功能测试。



硬件模块按照功能划分为如下几种：

1, 100Base-T1 Converter, 实现100Base-T1与Tx (或USB, SGMII)转换；

2, 100Base-T1 Switch, 实现100Base-T1 多通道通信数据镜像、转发等；

3, 100Base-T1 SPY, 实现100Base-T1低时延（~150ns）的通信数据监听，并且监听的数据带有40ns时间戳；

4，100Base-T1 Capture Module, 在SPY基础上，模块可快速启动、带有缓存，可以数据注入，并且可实现多模块时钟同步；

5，100Base-T1 TC8 IOPT，车载以太网物理层互操作性测试



第1种：Converter



1)，100Base-T1 Media Converter

该模块实现单通道的纯粹物理层的100Base-T1与100Base-Tx的双向转换；

应用领域：控制器/传感器的调试、以太网节点仿真（需借助软件）等；







连接方式：

此外，如果ECU或者传感器上的100BASE-T1是专门的Rosenberger HMTD接插件或者TE MATEnet接插件，我们也有专门对应的转换模块：

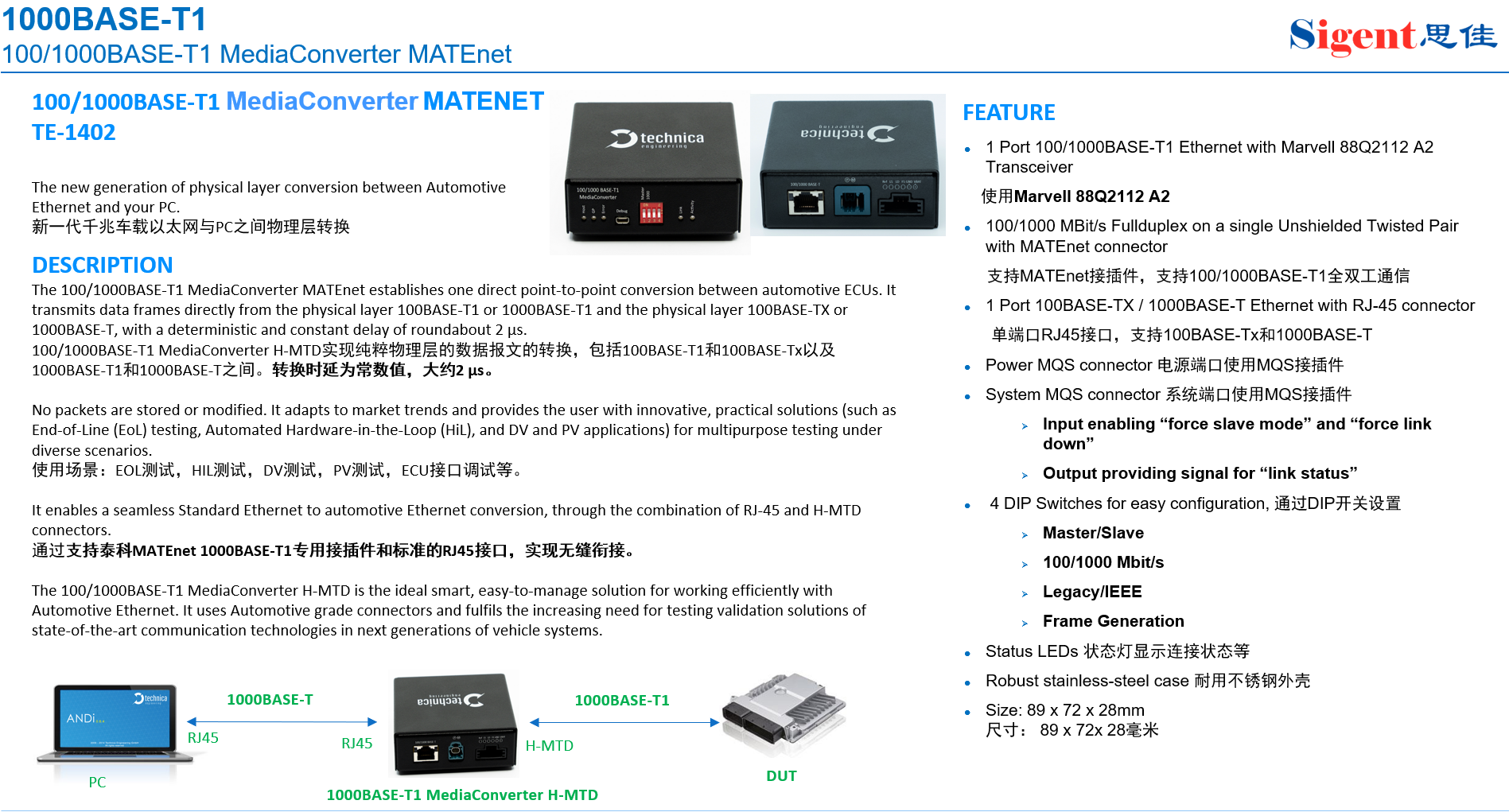

2）100/1000BASE-T1 MediaConverter MATEnet.

该模块以及所配线束，带有TE MATEnet接插件，可以直接与带有MATEnet接插件的ECU或者传感器连接；

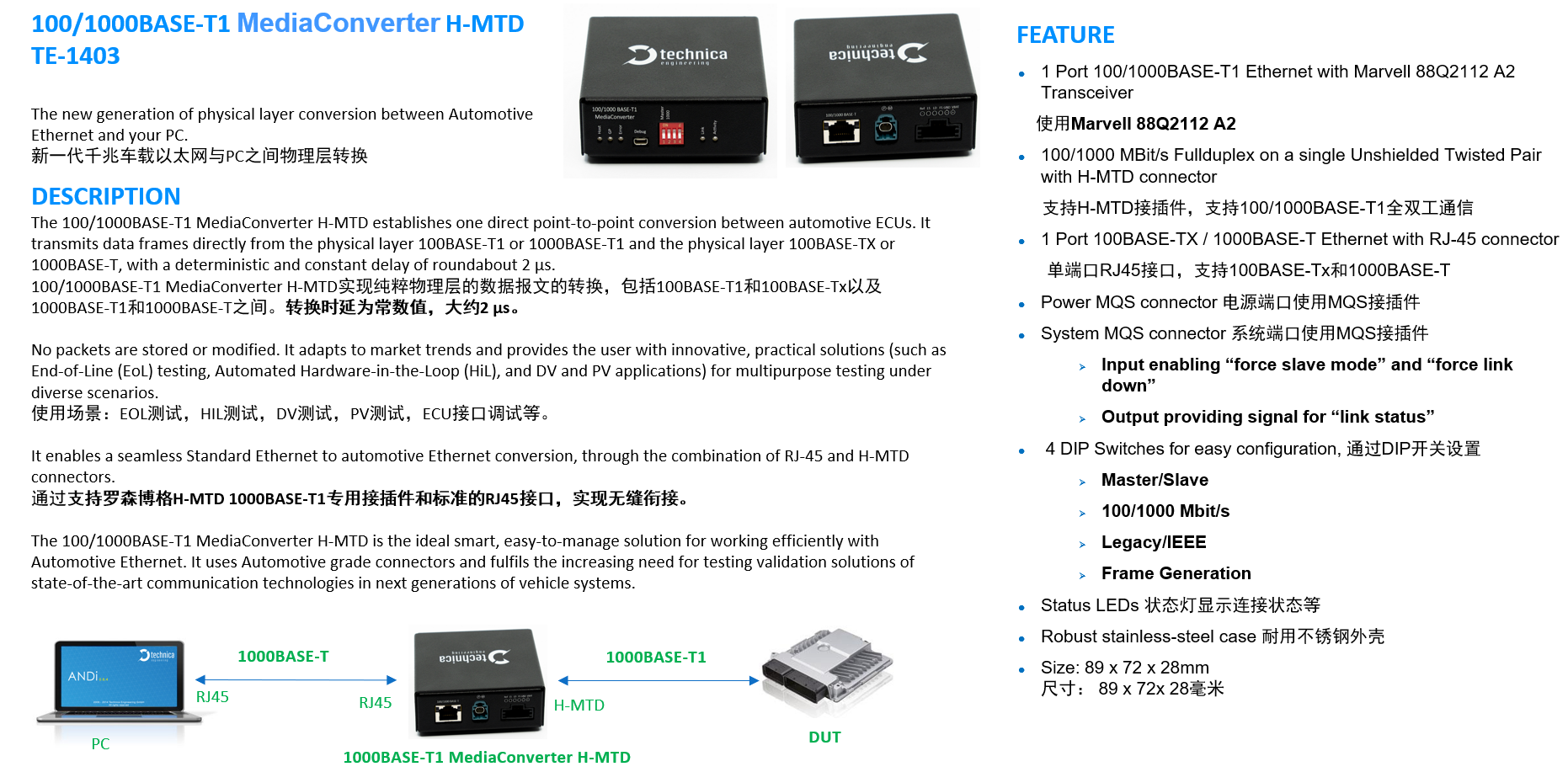

3)100/1000BASE-T1 MediaConverter HMTD

该模块以及所配线束，带有Rosenberger HMTD接插件，可以直接与带有HMTD接插件的ECU或者传感器连接；

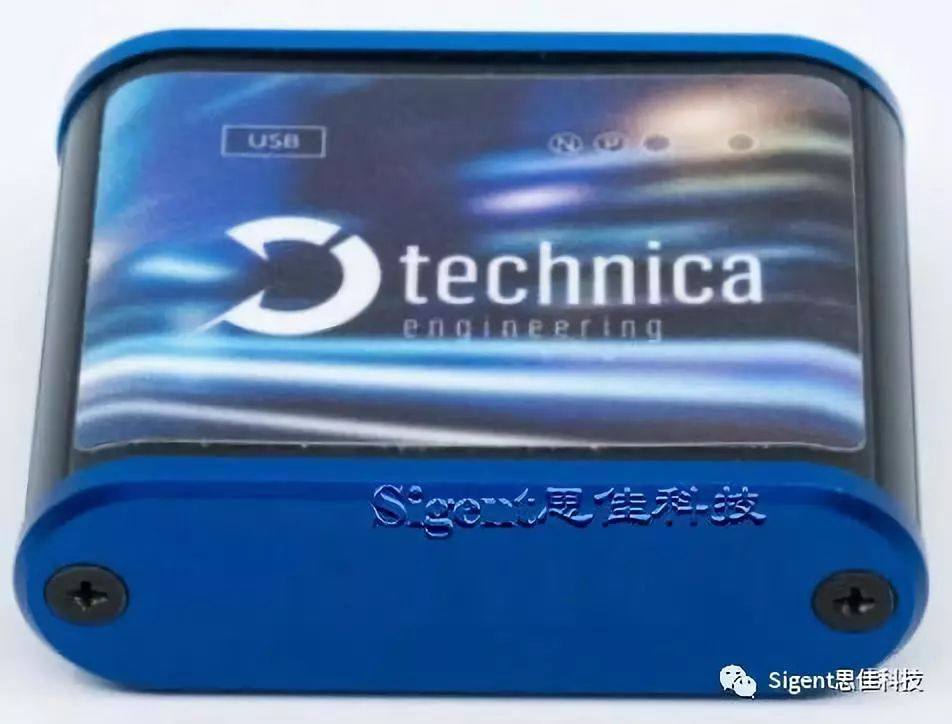

3)，100Base-T1 USB Converter

该模块实现单通道的100Base-T1与USB接口的双向转换；

应用领域：控制器/传感器的调试、以太网节点仿真（需借助软件）等；

与100Base-T1 Media Converter以及其他模块相比，本模块无需单独供电，方便使用；

连接方式与Media Converter类似，此处省略。

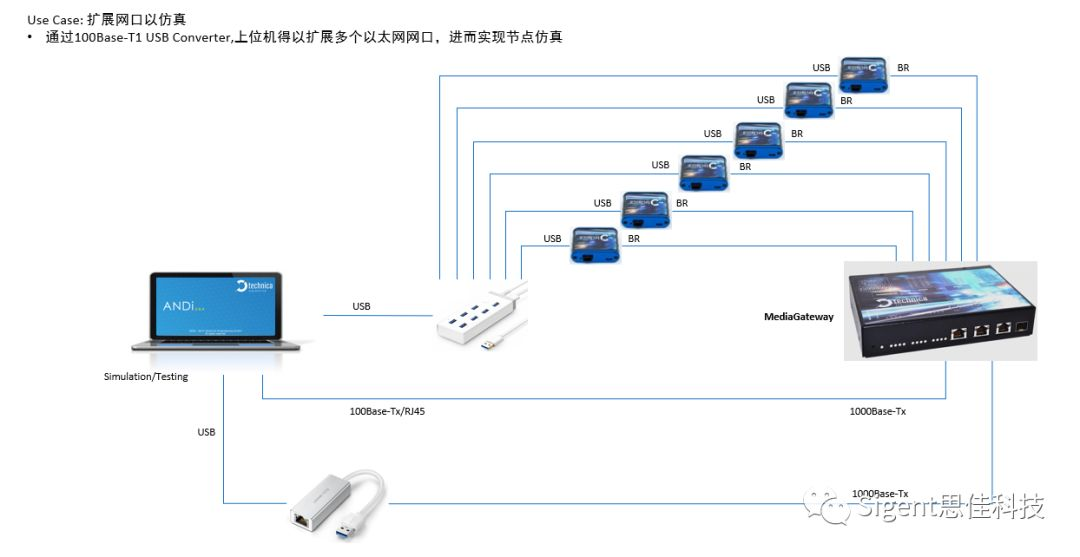

在我们给车载以太网初学者提供的如下Demo系统中，可以看到USB Converter可以方便仿真多个节点；

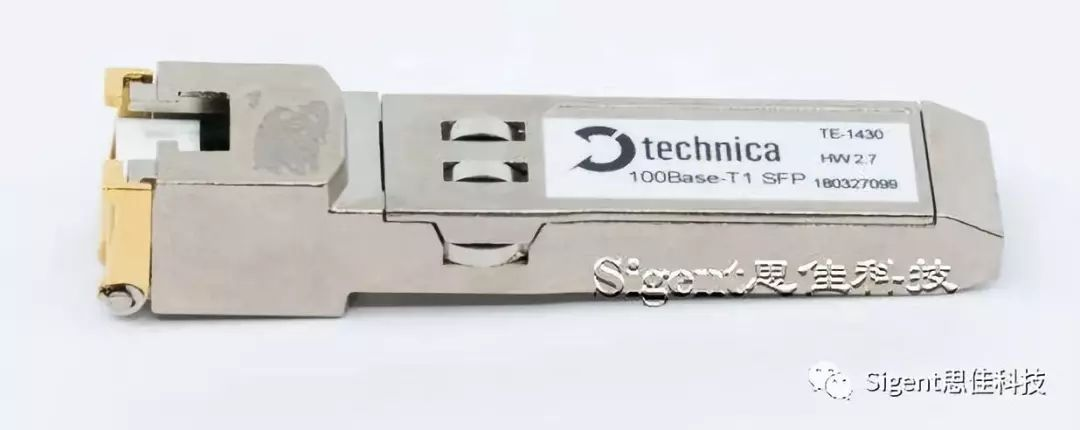

4)，100Base-T1 SFP Module.  通常用于打流仪，Spirent/IXIA的一致性测试设备上；

该模实现100Base-T1和SGMII之间的全双工转换，通常应用于第三方测试设备中。





5)，100Base-T1 EMC Converter

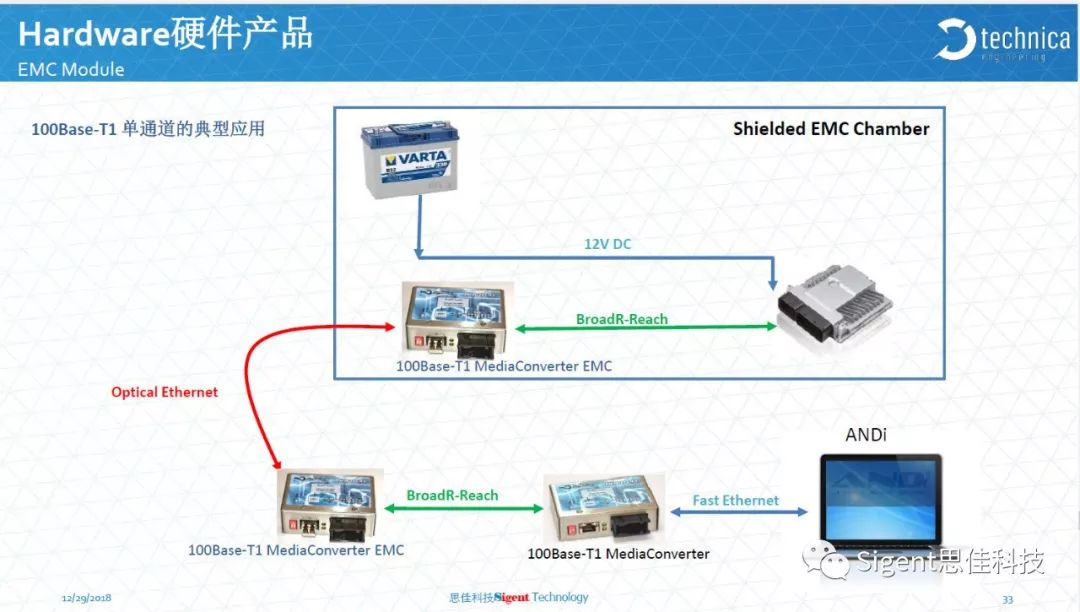

该模块实现单通道100Base-T1 EMC测试。

目前方案已经更新，下面是最新方案：

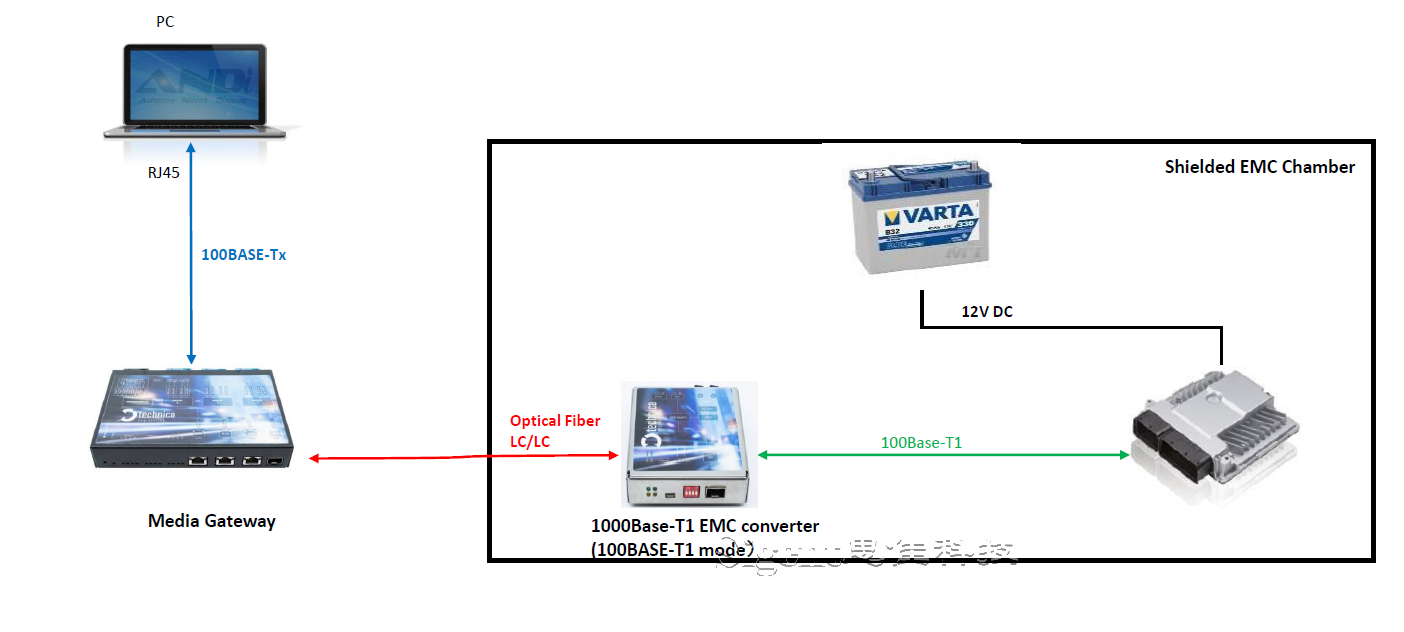

100/1000BASE-T1 EMC Converter, 可进行100BASE-T1 EMC测试以及1000BASE-T1 EMC测试；



第2种, 100Base-T1 Switch

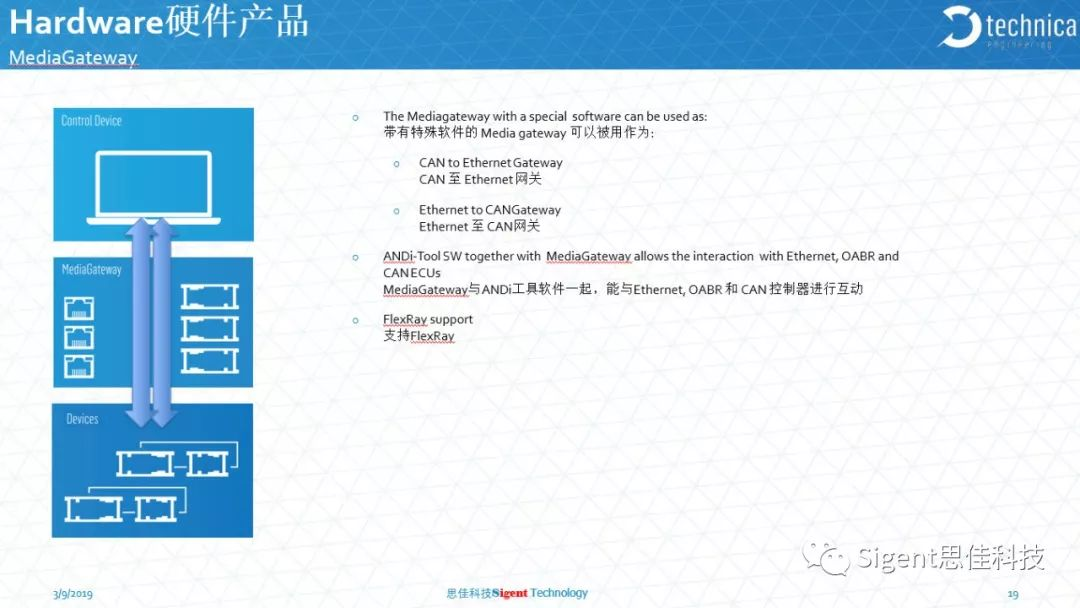

5), Media Gateway.

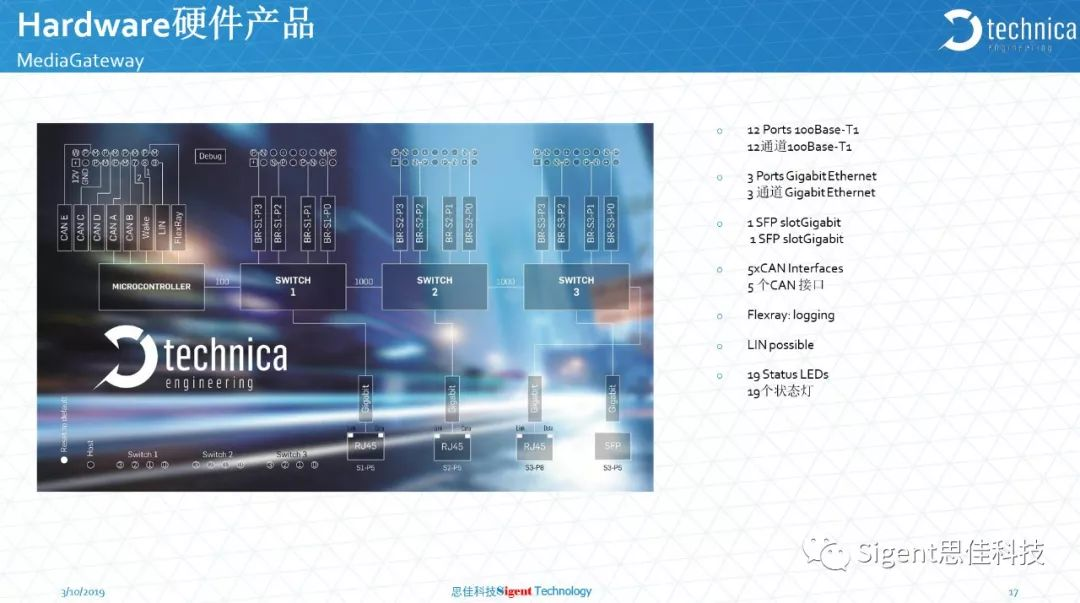

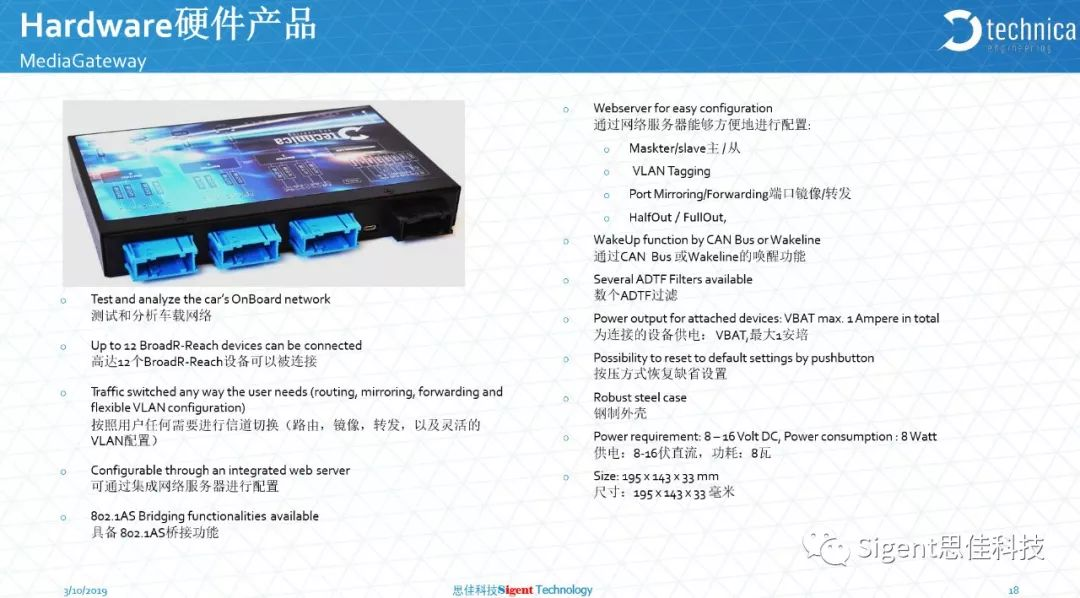

Media Gateway模块带有12个端口的100Base-T1（内置3个Switch, 每个Switch 4个100Base-T1端口）, 并且可以扩展5个端口的CAN；应用领域：

- 100Base-T1 与100Base-T1之间报文转发，可设置Vlan, Double Vlan.

- 多个100Base-T1 与Tx之间的转换（如4个雷达数据传输到Tx）

- 100Base-T1 车内网络通信报文的数据镜像；

- CAN 与T1和Tx之间的报文收发，通过网页配置（无需编程等）







连接方式，由于应用种类比较多，这里不一 一介绍；



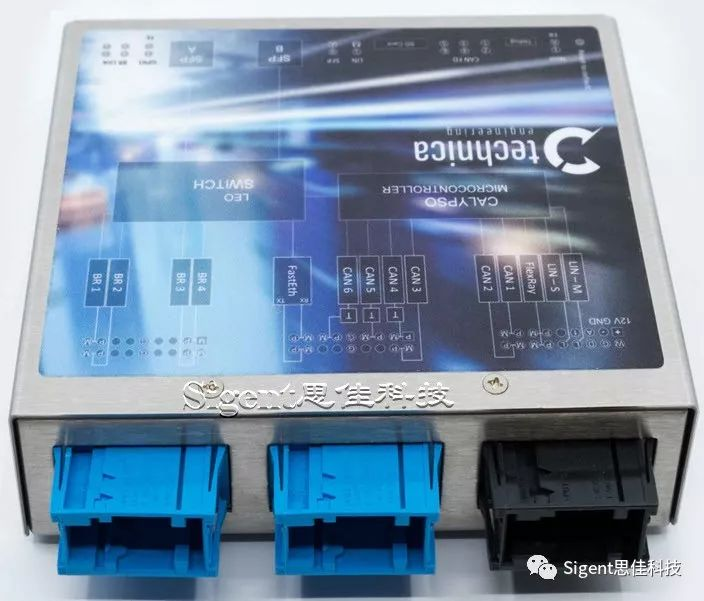

6) Universal EMC Device

该模块实现100Base-T1 EMC测试，带有如下通道：

•4路100Base-T1通道

•1路快速以太网OBD

•6路CAN/CAN-FD通道

•2路LIN通道

•1路FlexRay通道

•2个千兆以太网SFP模块插槽





第3种，100Base-T1 SPY (FPGA解决方案）

100Base-T1 SPY产品主要应用在AVB/TSN领域，具有低时延、高时间精度的特点；主要提供以下两种模块：



7）, 100Base-T1 SPY Mini.

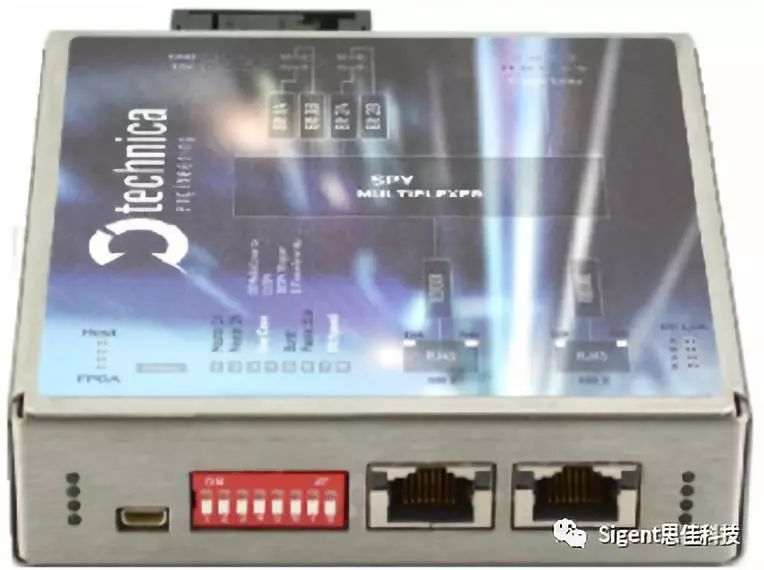

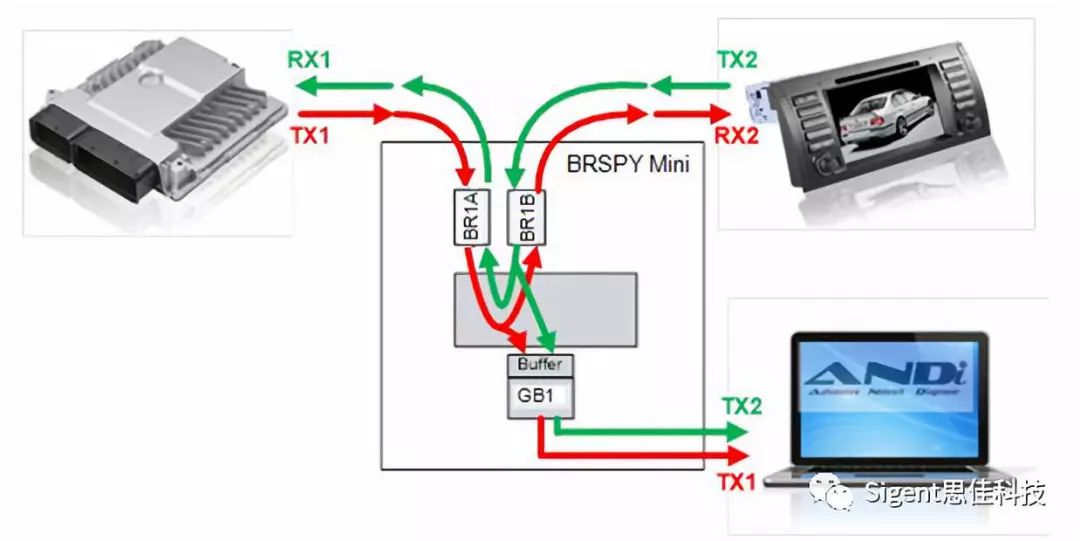

该模块带有4个端口100Base-T1, 可实现 2个Link的100Base-T1通信监听，也可以作为两个独立的Converter使用；





当作为2个独立的100Base-T1 Converter时，工作方式如下：



当作为100Base-T1通信监听时，工作方式如下：

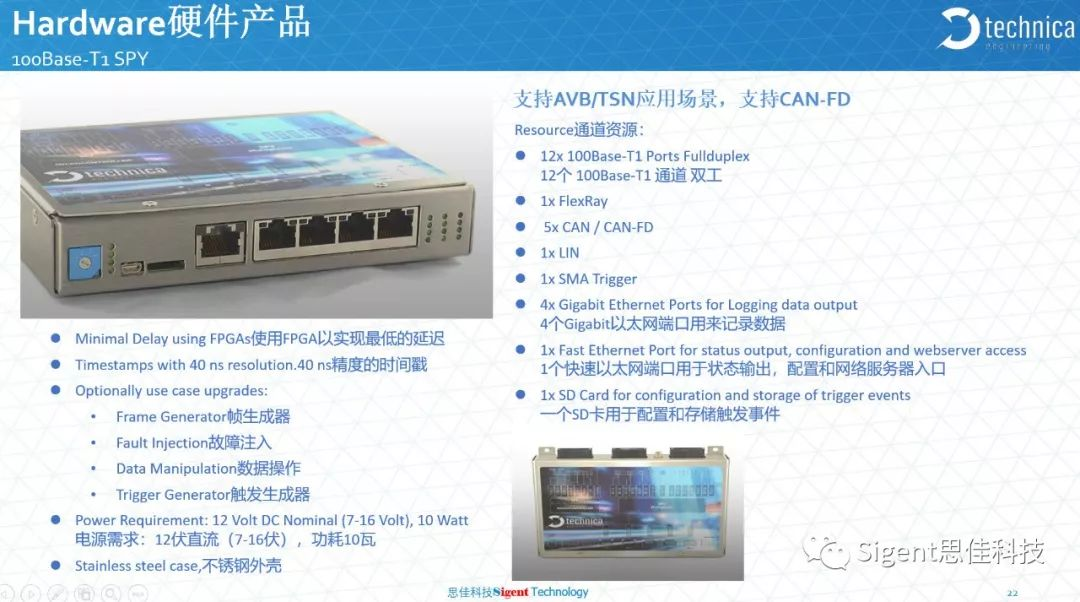

8）100Base-T1 SPY 12 Port

该模块带有12个100Base-T1 端口，详细接口信息：





下面是一个监听100Base-T1, 1000Base-T1以及CAN FD通信的例子：



第4种 Capture Module

Capture Module在SPY 基础上，增加了如下功能：

- 快速启动和缓存，通常汽车电子控制器100ms后就会产生通信，CM模块在100ms内启动完毕，并且能够把控制器启动后的通信数据存储到内置缓存中，待记录仪或者电脑准备好后，再把通信数据传输到记录仪或者电脑中；

- 时钟同步，多个Capture Modules可实现多个通道的CAN, LIN, FlexRay, 100Base-t1, 1000Base-T1通信捕获，这些模块之间可通过1000Base-T1或者1000Base-Tx实现时钟同步；（可设置Grand Master/Slave Bridge/Slave）

- 数据注入；

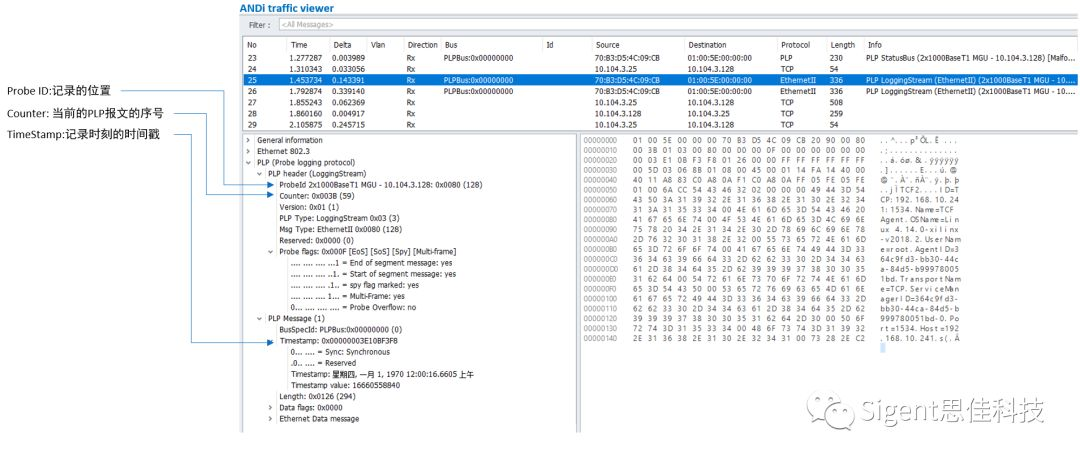

- 应用BMW的PLP协议





9）CM Eth Combo

该模块端口信息为：

- 2 x 2 x 100Base-T1，可实现2个Link的100Base-T1 通信数据捕获

- 1 x 2 x 1000Base-T1，可实现1个Link的1000Base-T1 通信数据捕获

- 1000Base-T(Logging/Cascading

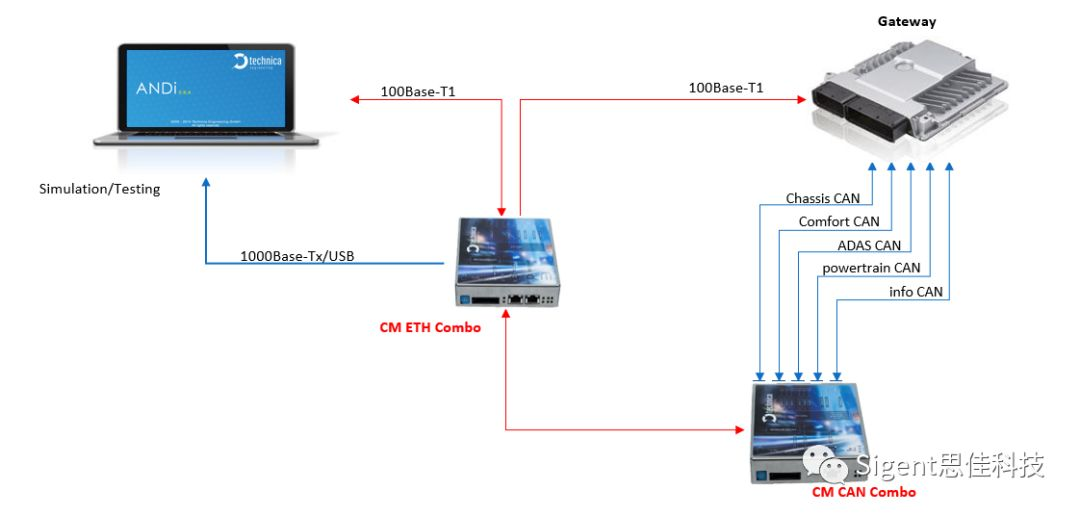

下面是使用CM Eth Combo以及CAN Combo进行100Base-T1通信和CAN /CAN FD通信数据捕获的例子。

，

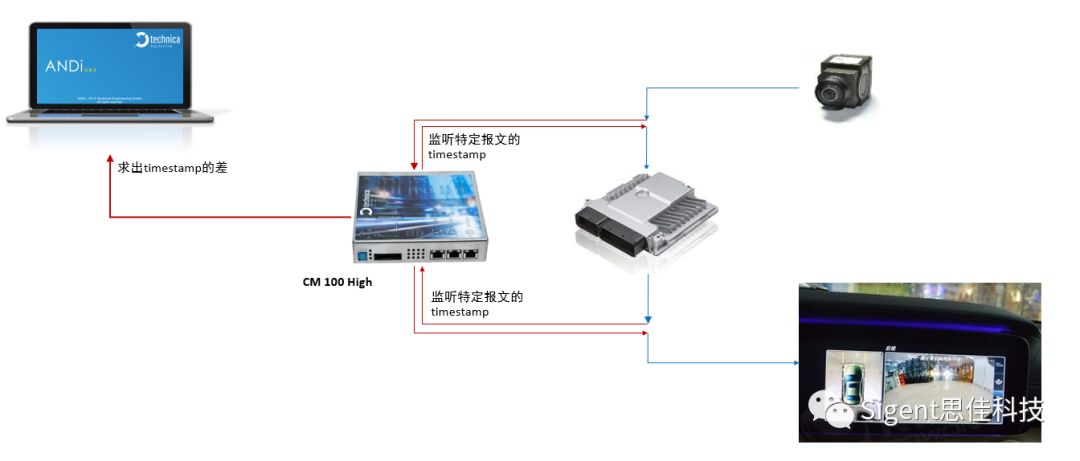

10）CM 100 High

该模块带有12个端口100Base-T1, 可实现6个Link的100Base-T1通信数据捕获；下面是一个典型的应用案例，这里用到2个Link.

第5种 100Base-T1 IOPT 互操作性测试

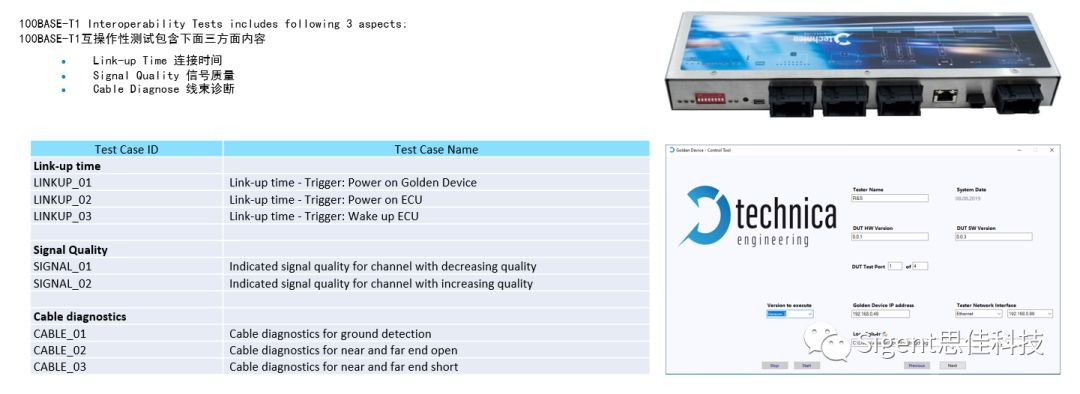

11）Golden Device和 ANDi Addon

对于TC8测试，Technica与Rohde & Schwarz以及Spirent，三家为全球合作伙伴，共同一起提供完整TC8测试方案；

下面是关于软件方面介绍

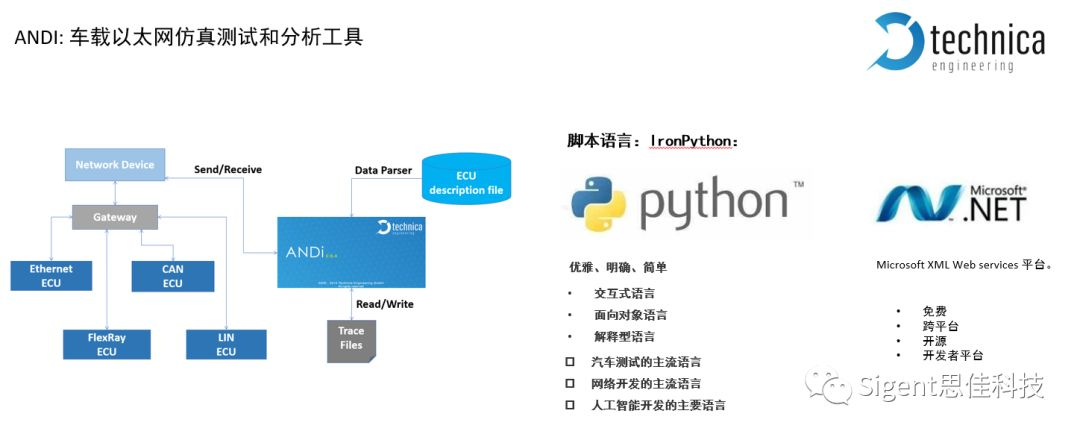

2008年Technia开始为BMW提供车载以太网的测试服务，2009年ANDi即作为全球第一个车载以太网仿真测试软件应运而生；

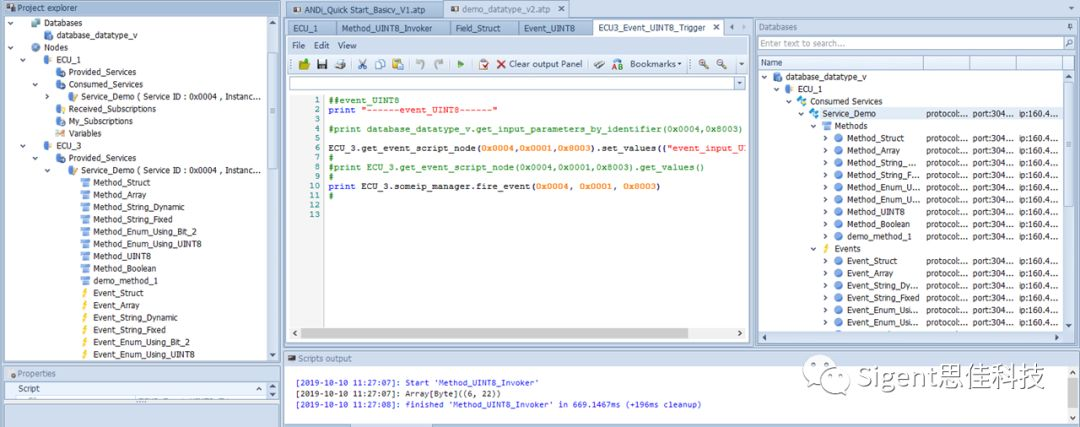

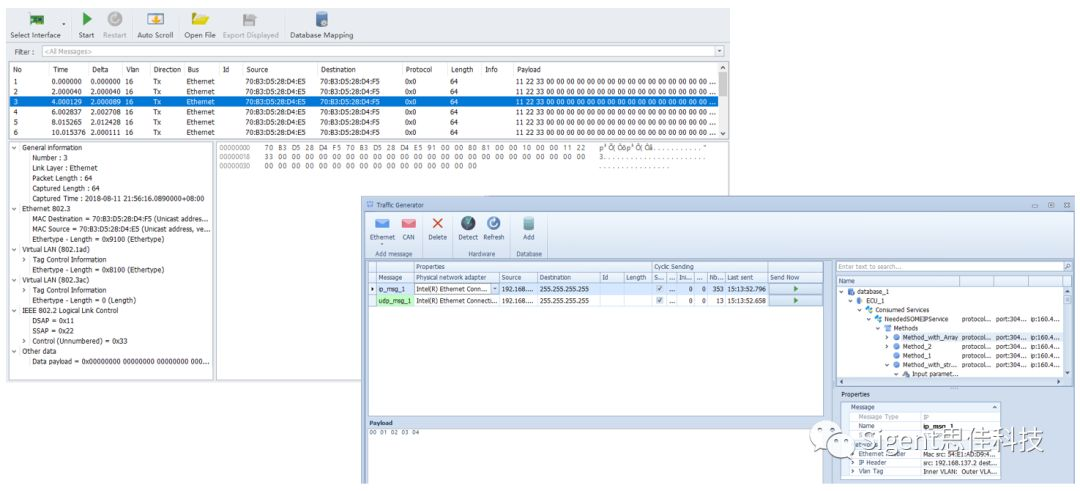

ANDi软件自带简便易用的车载以太网报文收发工具，支持Python, .Net进行自动化测试脚本开发；

车载以太网报文收发



车载以太网节点仿真



丰富实用的API (可定制开发）



（更详细的ANDi信息请联系我们，可提供试用，并提供Demo脚本)

以上是我们关于100Base-T1测试产品方案的简单汇总信息，如果您需要更深入的讨论，或者需要Demo演示，欢迎联系我们！
