温度敏感性药品不同储运容器的温度监测方法

——LIBERO CE在液氮罐、干冰运输箱、冷冻柜，冷藏箱、冰箱等的应用举例

一、温度敏感性药品的不同储运方式

       药品不在运输就是在贮存过程中，温度敏感性药品指的是由于温度的变化引起如含量、有关物质、效价等质量指标发生明显改变的药品，对药品贮藏、运输有冷藏、冷冻等温度要求的药品。温度敏感性药品需要保存在特定的温度环境下，一般来说，受控的温度环境一般通过两种系统来实现。

第一种是主动控温系统：通过电力或其他燃料源维持一个恒温的环境。比如冷库，冰箱、培养箱、冷藏车都属于这一类。

第二种是被动控温系统：通过蓄冷剂（比如冰袋，冰盒，干冰，液氮）的能量交换控制温度的专用箱，包括保温箱，干冰运输箱，液氮罐。

       一般来说，冷库、冰箱、培养箱、液氮罐用于温控药品的存储；冷藏车、保温箱，干冰运输箱、液氮罐用于温控药品的运输。

二、LIBERO CE PDF温度记录仪（外接PT100温度探头）

       LIBERO CE是一款理想的PDF数据记录器，可以简化已知稳定性数据药品的存储和运输过程。它的测量范围很广，从-200℃...+400℃，对于低温容器、干冰或其他 使用外接探头的细胞和药物运输的温度监测，使用外接探头的 LIBERO CE记录仪是最理想的选择。它支持多达8个温度报警级别、MKT和持续时间也作为报警条件，并且LIBERO CE允许您为单个产品创建温度配置文件。此外，如果报警条件有要求，您可以选择关闭然后再次打开报警功能。 在清洁运输箱或在冷冻容器中重新装满液氮的情况下，这个功能非常有用。LIBERO CE可重新配置且可重复使用长 达3年。外接Pt100探头和M8连接器确保可靠的连接、将高精度的温度数据传输到记录仪。

1. 应用举例：液氮罐

LIBERO CE适用于使用外部探头监测细胞和药物储运的低温容器——液氮罐的温度。

这可能包括以下步骤。

- 将LIBERO CE PDF温度记录器安装在液氮罐的盖子上

- 配置LIBERO CE PDF温度记录器的参数

- 灌装、启动和交付过程

- 最后的再填充液氮

- 读出数据并停止数据记录仪

- 返还并重新开始校准

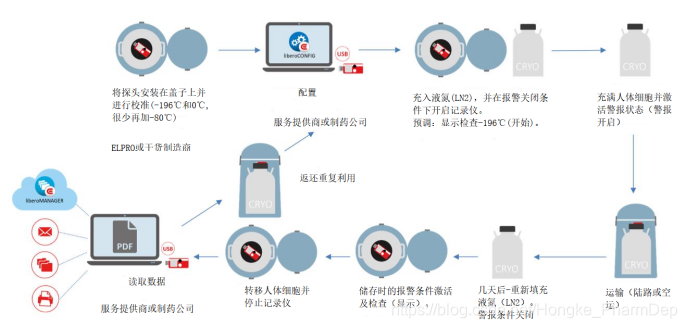

                                                      图1：液氮罐应用举例

2. 应用举例：干冰运输箱

LIBERO CE适用于干冰储运药品的温度监测或其他使用外部探头的应用。

这可能包括以下步骤。

- 将支架和LIBERO CE PDF温度记录器安装在箱外。

- 将探头固定在干冰运输箱内部

- 配置LIBERO CE PDF温度记录器的参数

- 灌装、启动和交付过程

- 读出并停止

- 返还并重新开始

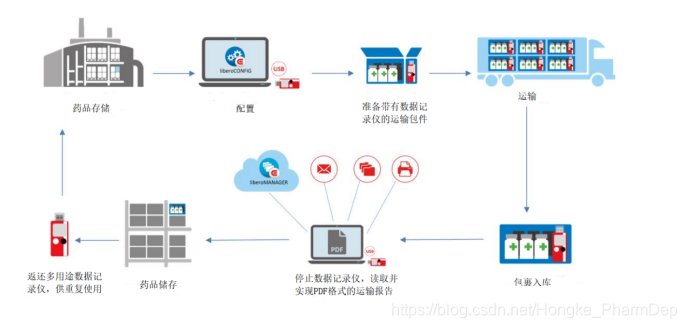

                                        图2： "箱级运输 "应用举例

3. 应用举例：冷冻柜、冰箱和室内环境

LIBERO CE适用于使用外置探头监测冷冻柜、冰箱或室内的药物储存温度。

这可能包括以下步骤。

- 安装支架和LIBERO CE PDF温度记录器

- 将探针置于冰箱或冷冻柜或房间内

- 配置LIBERO CE PDF温度记录器的参数

- 启动和储存过程

- 持续检查和读出数据

                                  图3： "冷冻柜、冰箱和室内环境 "应用举例

三、LIBERO CE与被取代的LIBERO Te1-P和Te1-N的比较

        LIBERO CE涵盖了LIBERO Te1-Nx和Te1-Px的所有功能，测温范围‐200℃至+400℃，包括冷藏，干冰和液氮/超低温，电池电池寿命3年，具有蓝牙无线传输功能，存储容量高达75500个测量值，相当于在1分钟采样率条件下，可以存储52天，比Te1-Nx和Te1-Px的容量多4.7倍，总体来说，性价比更高了。而且主机跟探头之间的接口采用自紧固的M8连接器，可以100%避免探头和主机接口松动导致数据丢失的问题，另外，新款的LIBERO CE可选导出中文版的PDF报告。
