【v2.x OGE教程 12】 关卡编辑器帮助文档

【v2.x OGE教程 12】

关卡编辑器帮助文档

一、简介

关卡编辑器用于游戏关卡界面元素的可视化编辑,包括元素的位置、尺寸以及其它自定义属性。通过解析生成的数据文件即可获取关卡信息，并能随时调整，以减少开发工作量，提高开发效率。

二、界面

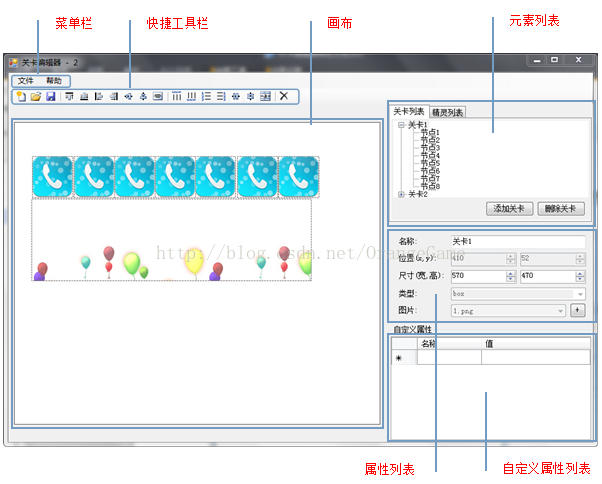

主界面

图01_主界面

1) 画布

①　简介

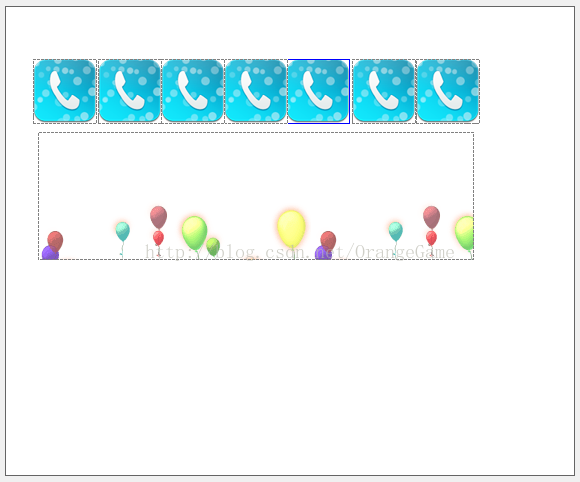

画布用于关卡元素的预览，并提供元素选择和坐标设置等功能；画布的尺寸与其正在显示的关卡的尺寸相同

图02_画布

②　选择元素

a. 单选：鼠标左键单击即可选中单个元素，选中后的元素周围出现蓝色的方框，未选中的则为灰色虚线框

b. 多选：按住Ctrl键不放，再依次点击要多选的元素即可多选

c. 取消选择：点击画布的任意空白区域即可取消选中

③　移动元素

选中要移动的元素，用鼠标拖拽或者借助键盘的方向按键均可移动所选元素，也可以通过在属性列表中直接输入元素的坐标来移动元素

2) 菜单栏

①　简介

菜单栏是编辑器常用操作的集合，包括“文件”和“帮助”菜单两大类。

图03_菜单栏

②　文件菜单

a. 新建项目

用于打开“新建项目”窗口，在该窗口中输入新项目名称后点击确定按钮即可创建一个新项目

图04_新建项目

注意：新项目名称不能与已有项目的名称重复

b. 打开项目

用于打开已有项目。

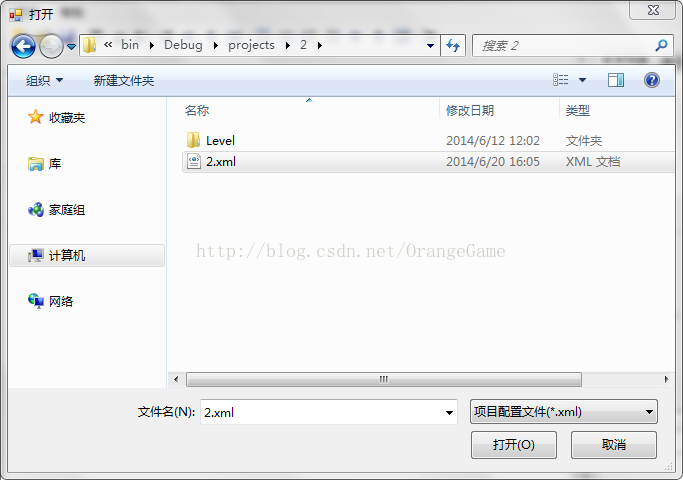

点击菜单按钮，在弹出窗口中选择要打开的项目配置文件（xml格式的）即可打开项目

图05_打开项目

c. 保存项目

用于保存对项目的修改

d. 导出项目

用于导出项目所生成的关卡数据文件。

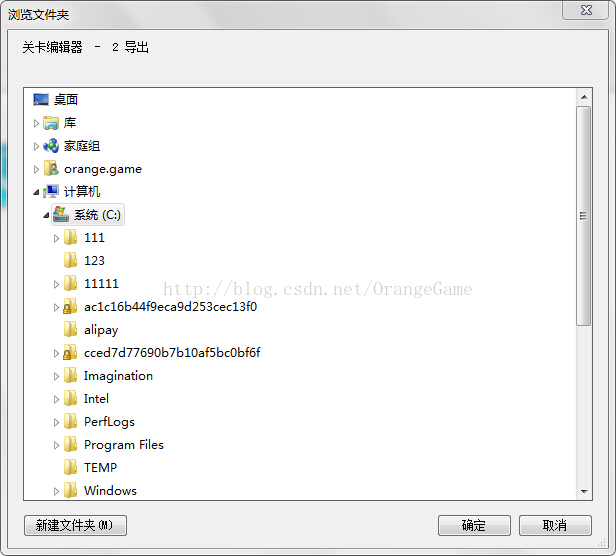

点击菜单,在弹出窗口中选择要导出的目标文件夹，再点击确定后将在指定目录下 生成关卡数据文件

图06_导出项目

③　帮助菜单

打开帮助

3) 快捷工具栏

①　简介

快捷工具栏是常用功能按钮的集合

图07_快捷工具栏

②　项目相关按钮

用于新建、打开和保存项目

③　对齐按钮组

用于对齐界面元素，仅当画布中已选中了多个元素时有效；对齐时，以多选时第一个选中的元素为标准

a. 顶端对齐

将所有选中元素的纵坐标设为第一个选中的元素的纵坐标

b. 底端对齐

将所有选中元素的底端与第一个选中的元素的底端对齐

c. 左对齐

将所有选中元素的横坐标设为第一个选中的元素的横坐标

d. 右对齐

将所
