GIS智慧管网系统

（适用于污水管网、排水管网管理系统、城市地下空间普查管理、管网智慧化等应用场景​​​​​​​）

一、建设目标​​​​​​​​​​​​​​

1、污水管网可视化

通过对企业的污水管网及设施的相关资料进行统一管理，结合电子地图，可实时展示地下管线的分布状况，有效解决传统手工图纸和电子档案管理方法带来的不直观、不精确的问题，同时系统可对管网管线及相关资料进行可视化的查询、统计及输出，便于用户上手使用。

2、管网数据共享化

通过建立污水管网数据管理中心，可有效改善管网资料人工管理造成的数据共享难的情况。搭建统一的管网数据交换服务体系，使企业各部门之间实现数据共享共用，提供多层次、多元化的信息服务，推动水务企业管网的现代化管理与应用。

3、管网采集高效化

通过移动端和PC端相结合的方式，可将内外业人员的工作流程进行有效衔接，外业人员现场采集数据，系统自动成图，内业人员同步进行数据审核，支持管网数据的一键入库，在降低内外业人员使用难度的同时，大大提升了内外业人员的工作效率。

4、决策支持科学化

系统可基于电子地图快速定位污水管网事故的发生位置，综合应用管网数据的查询、统计和分析，为管网事故的处置提供决策支撑，同时还能为污水管网的规划、设计、施工、运营、评估提供可靠的依据，保证水务企业的指挥决策更科学更准确。

5、业务管理精细化

基于工作流引擎，构建贯穿巡检计划制定、任务分派、执行到监管、维修事件上报、工单分派、工单处置等环节的信息化系统，实现管网巡检、维修业务的精细化管理，提升管网巡检、维修业务的执行效率和综合管理水平。

6、运营团队专业化

通过对水务企业人员进行系统性培训，帮助企业培养GIS相关专业人才，在企业内部建立专业化的GIS运营团队，落实专人专责机制，既能够保障系统的长期正常使用及维护，同时也能确保GIS数据的及时更新。​​​​​​​

二、总体构架设计

平台基于微服务的架构设计，采用分层架构模式，建设基础设施层、数据支撑层、平台支撑层、业务应用层及用户层等多层架构体系，保障系统具有良好的稳定性和拓展性，面向用户对污水管网监管业务的实际需求，建立从管网数据采集、管网管理、巡检维修等一体化的多端应用系统，满足不同角色用户的应用需求，有效提升企业的管网资产管理水平。

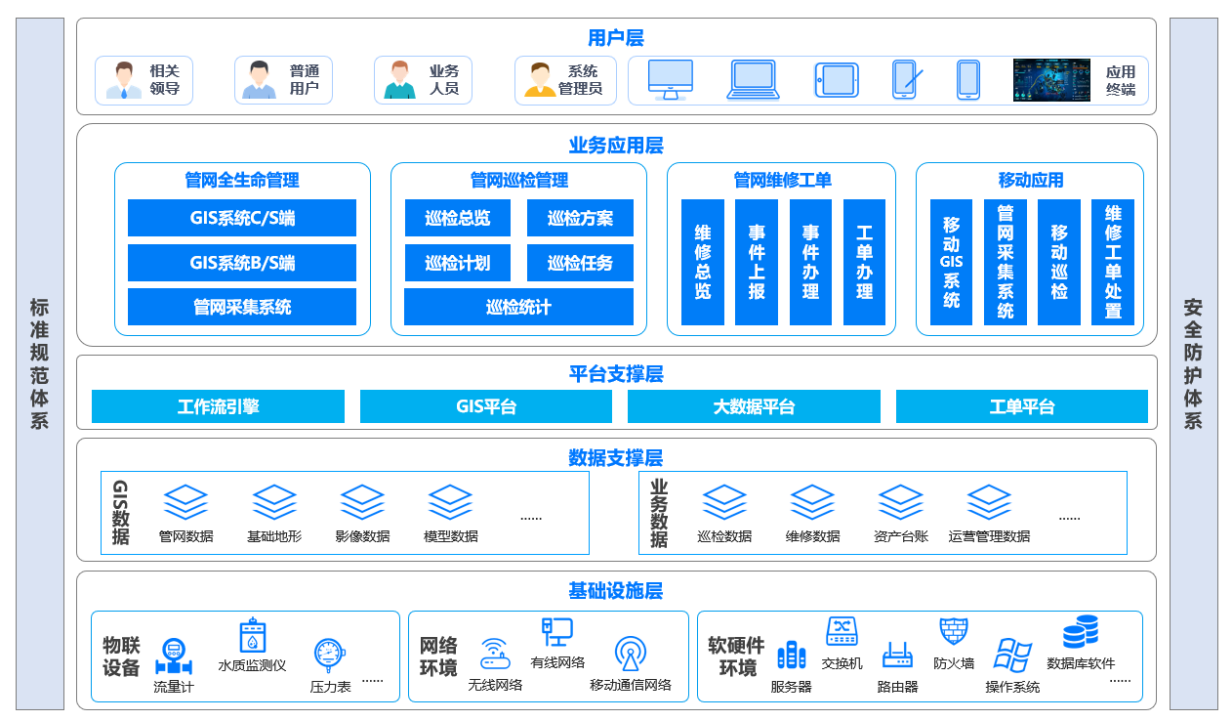

平台总体架构如下图所示：

1、基础设施层

主要包括物联设备、网络环境和软硬件环境。其中物联设备主要包含管网上的流量计、压力表、水质监测仪等。网络环境包括提供物联数据传输通道的有线网络、无线网络和移动通信网络。软硬件环境包括用于提供数据计算、存储与安全防护等功能的设备及软件，如服务器、防火墙、路由器、数据库管理软件等，能够为平台的综合应用提供基础支撑。

2、数据支撑层

主要包括GIS数据（管网数据、基础地形、影像数据、模型数据等）、业务数据（巡检数据、维修数据、资产台账、运营管理数据等），能够为平台的应用提供数据支撑。

3、平台支撑层

平台支撑层是整个GIS综合应用平台软件功能的基础支撑，提供应用服务的共性功能组件服务，主要包括工作流引擎、GIS平台、大数据平台、工单平台等支撑平台，为业务应用和大数据分析提供支撑。

4、业务应用层

业务应用层主要实现GIS综合应用平台的各项具体业务功能，主要包括管网全生命管理（GIS系统C/S端、GIS系统B/S端、管网采集系统）、管网巡检管理（巡检总览、巡检方案、巡检计划、巡检任务、巡检统计）、管网维修工单（维修总览、事件上报、事件办理、工单办理）、移动应用（移动GIS系统、管网采集系统、移动巡检、维修工单处置）等，可满足水务企业多样化的GIS应用需求。

5、用户层

用户层通过大屏、台式终端、笔记本终端、平板终端、手机终端等方式为相关领导、普通用户、业务人员及系统管理员提供统一业务和服务入口，方便水务企业用户能够随时随地以多种方式查看企业的管网资产情况。

6、标准规范体系与安全防护体系

标准与规范体系是保障整个平台建设实施成功的软性因素，包括数据标准、管理标准、人员体系等各方面的标准和规范，平台建设严格遵循国家及行业相关标准规范要求，保证平台建设的规范性。

安全防护体系保障信息系统安全的最主要防护手段，涉及系统各个层面的安全技术和措施，包括设备安全、数据安全、网络安全、系统安全等内容，建立集防护、检测、响应、恢复于一体的安全防护体系。

系统示意图：

成熟系统：包含 PC 管理端、巡查小程序端、指挥驾驶舱大屏。

支持项目或源码合作方式，欢迎留言交流。
