北京华为HCIE认证里的数通深入学习QOS流量整形令牌桶机制和规则-ielab网络实验室在华为设备中，需要对流量整形的概念需要进行解释：
CIR，committed Information Rate，承诺信息速率，单位是bit/s,表示向令牌桶中投递令牌的速率。
CBS，Committed Burst Size，承诺突发量，单位为bit/s，用来定义在部分流量超过CIR之前的最大突发量，即为令牌桶的容量。CBS越大，表示允许的突发量越大。
EBS，Extended Burst Size,超额突发量，用于定义在所有流量超过CIR之前的最大突发量。
在单速率令牌桶，华为使用双桶结构。双桶结构由两个桶实现，为方便将令牌桶分为C桶和E桶。C桶容量为CBS，E通容量为EBS，总容量为CBS+EBS。当EBS不为0 的时候，两桶都在工作，称之为单速双桶。如果EBS为0，则不允许有突发量，此时只有C桶工作，称之为单速单桶。

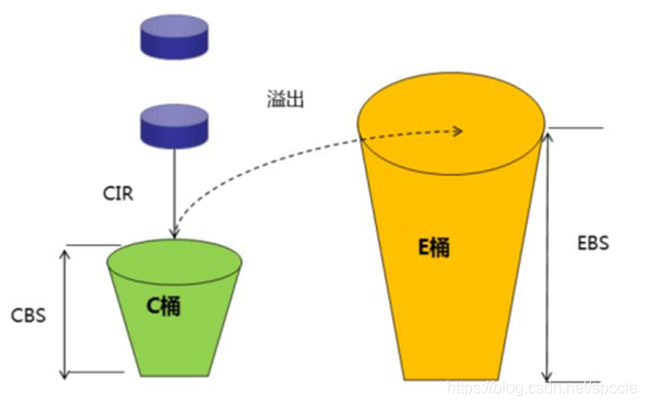

简单如图所示：
单速率流量评估规则：
单速率流量评估方式分为色盲模式与色敏模式，不同模式下单速双桶和单速单桶规则不同。具体后面进行讲解。
单速率令牌添加方式：
单速率标记算法中，初始状态时两桶是满的。先向C桶中添加令牌，等C桶满了，再向E桶中添加令牌。两桶满后，新添加令牌将被丢弃。北京华为HCIE认证里的数通深入学习QOS流量整形令牌桶机制和规则-ielab网络实验室
华为QOS单桶规则
当报文来到，直接与令牌桶中的令牌数进行比较，如果令牌足够就转发，如果令牌数不够，则进行缓存或者丢弃。假设Tc和Te分别表示桶中的令牌数数量，Tc和Te初始化等于CBS和EBS。
色盲模式下，对到达的报文进行评估：
如果是单速单桶，当报文长度不超过C桶中的令牌数Tc，则报文标记为绿色，且Tc=Tc-B；当报文长度超过C桶中的令牌数Tc，报文标记为红色，Tc值不变。
对于单速双桶而言，如果报文长度不超过C桶中的令牌数Tc，则报文标记为绿色，且Tc=Tc-B；如果报文长度超过C桶中的令牌数Tc，但不超过E桶中的令牌数Te，则报文标记为黄色，且Te=Te-B；如果报文长度超过E桶中的令牌数Te，报文标记为红色，且Tc和Te不变。北京华为HCIE认证里的数通深入学习QOS流量整形令牌桶机制和规则-ielab网络实验室
色敏模式下，在对到达报文进行评估时，规则如下：
单速单桶情况下，如果报文标记为绿色，但报文长度不超过C桶中令牌数Tc，则报文标记为绿色，且Tc=Tc-B；如果报文被标记为绿色且报文长度超过C桶中的令牌数Tc，则报文标记为红色，Tc保持不变；如果报文被标记为黄色或者红色，都直接将报文标记为红色，Tc保持不变。
单速双桶的情况下，如果报文标记为绿色，且报文长度不超过C桶中的令牌数Tc，则报文标记为绿色，且Tc=Tc-B；如果报文已被标记为绿色且报文长度超过C桶中的令牌数Tc但不超过E桶中的令牌数Te,则报文被标记为黄色,且Te=Te-B；如果报文已被标记为黄色但报文长度不超过E桶中的令牌数Te ,则报文被标记为黄色, 且Te=Te-B；如果报文已被标记为黄色且报文长度超过E桶中的令牌数Te ,则报文被标记为红色,且Te保持不变；如果报文已被标记为红色,直接将报文标记为红色, Tc和Te不变。北京华为HCIE认证里的数通深入学习QOS流量整形令牌桶机制和规则-ielab网络实验室
