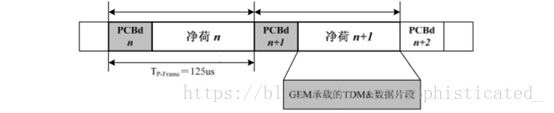

下行帧结构

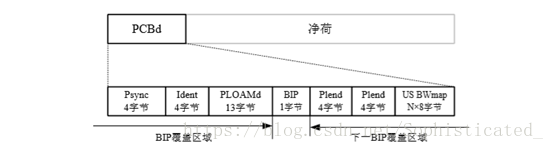

PCBd结构见下图，PCBd由多个域组成。OLT以广播方式发送PCBd，每个ONU均接收完整的PCBd信息，并根据其相关信息进行相应操作。

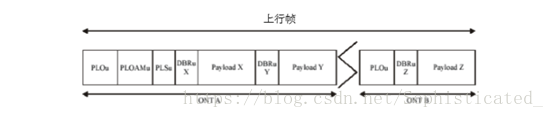

上行帧结构
上行帧结构见上图。各种速率下的帧长度和下行流相同。每帧包括一个或多个ONU的传输。BWmap指示了这些传输的组织方式。

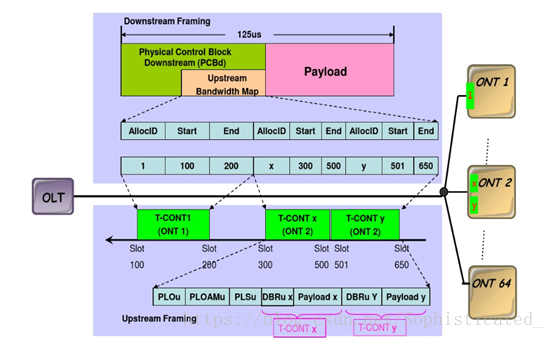

GPON帧总体结构图
映射方式

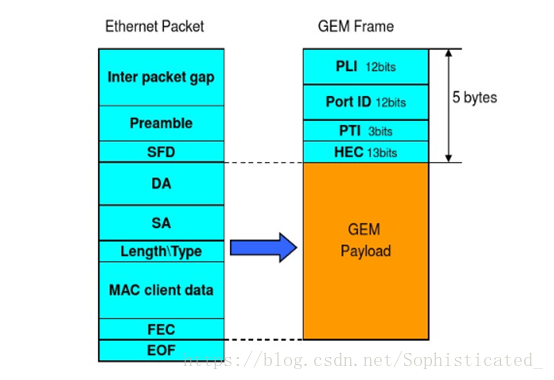

以太网业务在GPON中的映射方式如下图所示。
GPON系统对以太网帧进行解析，将数据部分直接映射到GEM Payload中去传输
GEM帧头会自动封装头信息

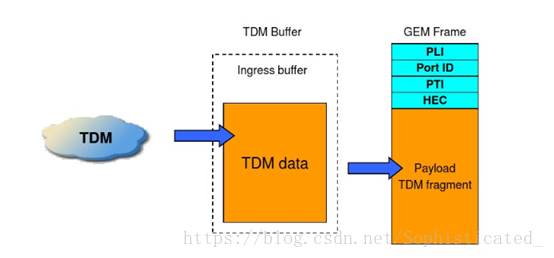

TDM业务在GPON中的映射方式如下图所示。
TDM业务先导入缓存中进行排队，并且按照固定的字节数复用到GEM帧中传输。
GPON加密处理
AES: Advanced Encrypt System 一种国际通用的加密算法。
GPON支持下行广播数据进行AES128加密处理。只针对GEM帧中的Payload进行加密处理。
GPON系统定期的进行AES密钥交换和更新，提高了线路数据的可靠性。
密钥更好由OLT发起密钥更好请求，ONU响应并将生成的新密钥分两部分发给OLT，重复发三次，OLT收到新的密钥后开始进行密钥更换，将使用新的密钥帧号通过相关命令通知ONU（三次），ONU在相应数据帧切换校验密钥。
