google在android8.0新增加了vdex文件，定义如下
art\runtime\ vdex_file.h
// VDEX files contain extracted DEXfiles. The VdexFile class maps the file to
// memory and provides tools foraccessing its individual sections.
//
// File format:
// VdexFile::Header fixed-lengthheader
//
// DEX[0] array of theinput DEX files
// DEX[1] the bytecodemay have been quickened
// ...
// DEX[D]
//
Vdex的文件头定义
struct Header {
public:
Header(uint32_tnumber_of_dex_files_,
uint32_tdex_size,
uint32_tverifier_deps_size,
uint32_tquickening_info_size);
const char*GetMagic() const { return reinterpret_cast<const char*>(magic_); }
const char*GetVersion() const { return reinterpret_cast<const char*>(version_); }
boolIsMagicValid() const;
boolIsVersionValid() const;
bool IsValid()const { return IsMagicValid() && IsVersionValid(); }
uint32_tGetDexSize() const { return dex_size_; }
uint32_tGetVerifierDepsSize() const { return verifier_deps_size_; }
uint32_tGetQuickeningInfoSize() const { return quickening_info_size_; }
uint32_tGetNumberOfDexFiles() const { return number_of_dex_files_; }
static constexpr uint8_t kVdexInvalidMagic[]= { 'w', 'd', 'e', 'x' };
private:
staticconstexpr uint8_t kVdexMagic[] = { 'v', 'd', 'e', 'x' };
staticconstexpr uint8_t kVdexVersion[] = { '0', '0', '5', '\0' }; // access flags
uint8_t magic_[4];
uint8_tversion_[4];
uint32_tnumber_of_dex_files_;
uint32_tdex_size_;
uint32_tverifier_deps_size_;
uint32_tquickening_info_size_;
friend classVdexFile;
};
//VDEX的转换代码
art\dex2oat\dex2oat.cc
示例分析:

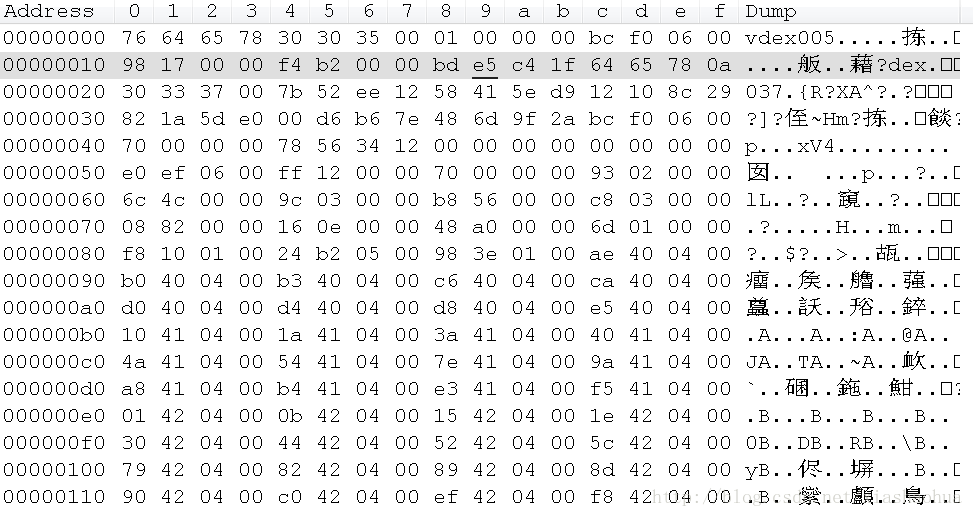

Vdex header部分
| 地址 | 字节数 | 描述 | 备注 | 示例含义 |
| 0x00 | 4 | Magic Number | 0x76,0x64,0x65,0x78, （’v’,’d’,’e’,’x’,） |
|
| 0x04 | 4 | version | 005 |
|
| 0x08 | 4 | number_of_dex_files | Dex个数 | 01 |
| 0x0c | 4 | dex_size_ | bc f0 06 00 | 符合后面dex header描述 |
| 0x10 | 4 | verifier_deps_size_ | 00 00 17 98 | |
| 0x14 | 4 | quickening_info_size_ |
| 00 00 b2 f4 |
| 0x18 | 4 | 未知，是否是VdexFile的类地址？ |
| bd e5 c4 1f |
Dex部分:
| 地址 | 字节数 | 描述 | 备注 | 示例含义 | |
| 0x1c | 8 | Magic Number | 0x64,0x65,0x78,0x0a, （’d’,’e’,’x’,’/’,’0’,’3’,’7’,0） |
| |
| 0x24 | 4 | checksum |
|
| |
| 0x28 | 20 | SHA-1 签名 |
|
| |
| 0x3c | 4 | Dex文件长度 | bc f0 06 00 | 加上0x1c的偏移，该dex在00 06 f0 d7结束 | |
| 0x40 | 4 | dex文件头大小 | 035到037版本都是70 | Dex文件头在0x8b处结束 | |
| 0x44 | 4 | Endian | 78 56 34 12 | 表示小头字节序 | |
| 0x48 | 4 | Link size | 0 | 0表示无动态链接 | |
| 0x4c | 4 | Link off | 0 |
| |

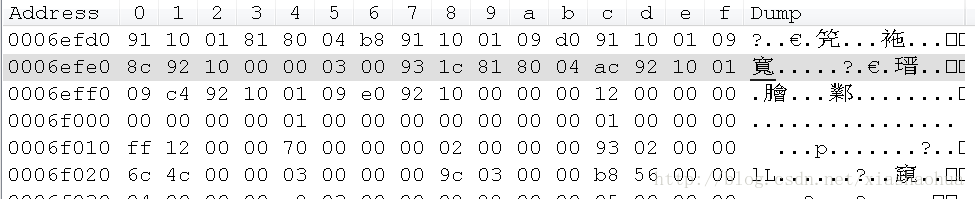

| 0x50 | 4 | Map off | 00 06 ef e0 |
| |

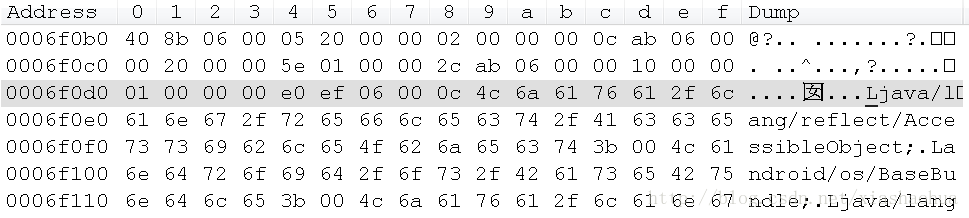

Dex结束处 00 06 f0 d7

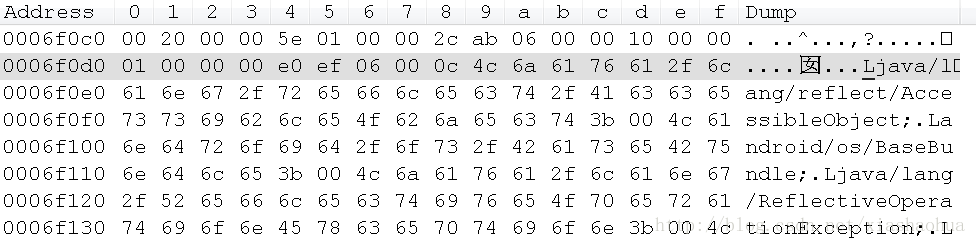

MAP数据
在dex ids数据结束后，后面的是data数据和link数据，详细分析见dex文件格式分析。
