RT-Thread STM32F1 RTC时钟年月日掉电丢失的解决办法

本文主要是介绍RT-Thread STM32F1 RTC时钟年月日掉电丢失的解决办法，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

前言

STM32F1系列官方库没有保存年月日的功能，断电上电后会恢复初始值。所以根据RT-Thread官方例程操作后，年月日断电并不能保存。

硬件RTC的使用方法

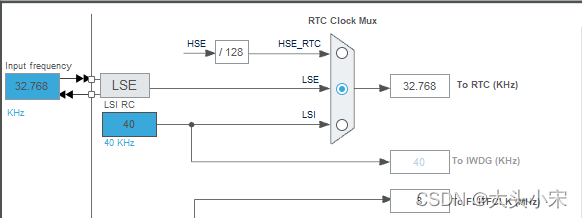

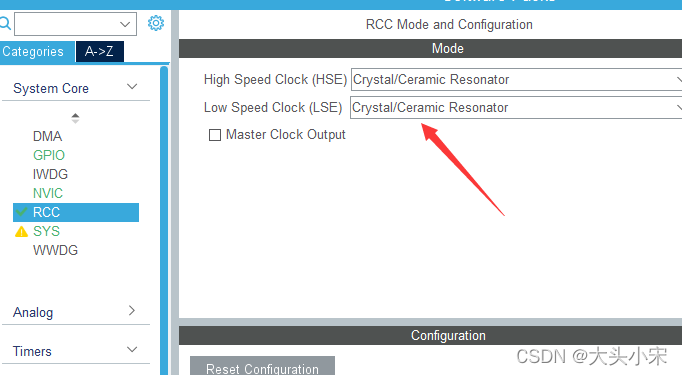

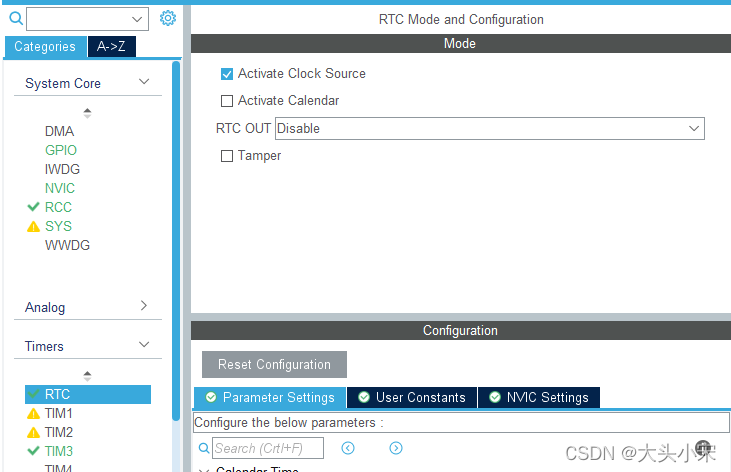

1.CubeMX Settings中打开外部晶振并配置时钟源，打开RTC功能
在这里插入图片描述

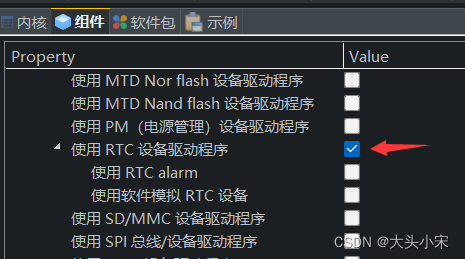

2.首先需要打开RT-Thread Settings中RTC的驱动支持，但不要打开软件模拟RTC设备
在这里插入图片描述

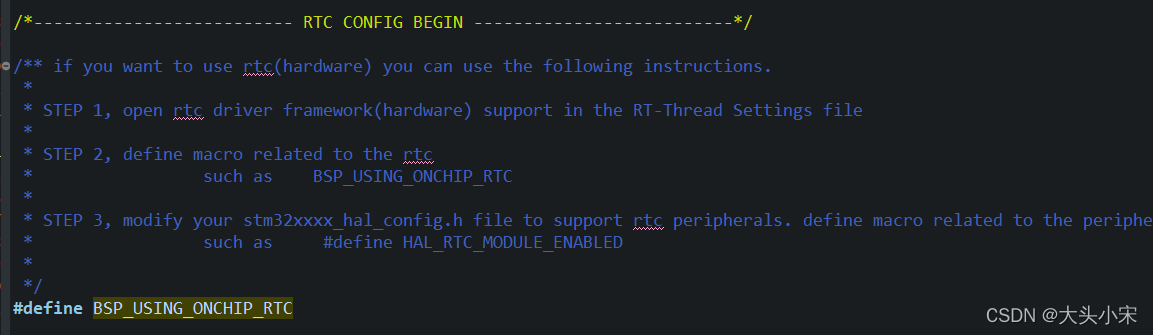

3.drivers/board.h中打开硬件RTC的定义
在这里插入图片描述

RTC驱动修改

修改RTC驱动，实现断电保存年月日功能，这里参考了RT-Tread论坛中帖子的解决方案，原贴地址：https://club.rt-thread.org/ask/question/422537.html

修改drivers/drv_rtc.c的以下两个函数，改为RTC CNT直接存时间戳

static time_t get_rtc_timestamp(void)
{
//    RTC_TimeTypeDef RTC_TimeStruct = {0};
//    RTC_DateTypeDef RTC_DateStruct = {0};
//    struct tm tm_new;
//
//    HAL_RTC_GetTime(&RTC_Handler, &RTC_TimeStruct, RTC_FORMAT_BIN);
//    HAL_RTC_GetDate(&RTC_Handler, &RTC_DateStruct, RTC_FORMAT_BIN);
//
//    tm_new.tm_sec  = RTC_TimeStruct.Seconds;
//    tm_new.tm_min  = RTC_TimeStruct.Minutes;
//    tm_new.tm_hour = RTC_TimeStruct.Hours;
//    tm_new.tm_mday = RTC_DateStruct.Date;
//    tm_new.tm_mon  = RTC_DateStruct.Month - 1;
//    tm_new.tm_year = RTC_DateStruct.Year + 100;
//
//    LOG_D("get rtc time.");
//    return mktime(&tm_new);time_t timestamp;timestamp = RTC->CNTH;    /* 得到计数器中的值(秒钟数) */timestamp <<= 16;timestamp += RTC->CNTL;LOG_D("get rtc time.");return timestamp;}static rt_err_t set_rtc_time_stamp(time_t time_stamp)
{
//    RTC_TimeTypeDef RTC_TimeStruct = {0};
//    RTC_DateTypeDef RTC_DateStruct = {0};
//    struct tm *p_tm;
//
//    p_tm = localtime(&time_stamp);
//    if (p_tm->tm_year < 100)
//    {
//        return -RT_ERROR;
//    }
//
//    RTC_TimeStruct.Seconds = p_tm->tm_sec ;
//    RTC_TimeStruct.Minutes = p_tm->tm_min ;
//    RTC_TimeStruct.Hours   = p_tm->tm_hour;
//    RTC_DateStruct.Date    = p_tm->tm_mday;
//    RTC_DateStruct.Month   = p_tm->tm_mon + 1 ;
//    RTC_DateStruct.Year    = p_tm->tm_year - 100;
//    RTC_DateStruct.WeekDay = p_tm->tm_wday + 1;
//
//    if (HAL_RTC_SetTime(&RTC_Handler, &RTC_TimeStruct, RTC_FORMAT_BIN) != HAL_OK)
//    {
//        return -RT_ERROR;
//    }
//    if (HAL_RTC_SetDate(&RTC_Handler, &RTC_DateStruct, RTC_FORMAT_BIN) != HAL_OK)
//    {
//        return -RT_ERROR;
//    }/* 设置时钟 */RCC->APB1ENR |= 1<<28;                /* 使能电源时钟 */RCC->APB1ENR |= 1<<27;                /* 使能备份时钟 */PWR->CR |= 1 << 8;                    /* 取消备份区写保护 *//* 上面三步是必须的! */RTC->CRL |= 1 << 4;                    /* 允许配置 */RTC->CNTL = time_stamp & 0xffff;RTC->CNTH = time_stamp >> 16;RTC->CRL &= ~(1 << 4);                /* 配置更新 */while (!(RTC->CRL & (1 << 5)));        /* 等待RTC寄存器操作完成 */LOG_D("set rtc time.");HAL_RTCEx_BKUPWrite(&RTC_Handler, RTC_BKP_DR1, BKUP_REG_DATA);return RT_EOK;
}

例程

经过上述修改过程，完美解决了掉电后无法保存年月日的问题，可用如下官方例程测试。

/** 程序清单：这是一个 RTC 设备使用例程* 例程导出了 rtc_sample 命令到控制终端* 命令调用格式：rtc_sample* 程序功能：设置RTC设备的日期和时间，延时一段时间后获取当前时间并打印显示。
*/#include <rtthread.h>
#include <rtdevice.h>static int rtc_sample(int argc, char *argv[])
{rt_err_t ret = RT_EOK;time_t now;/* 设置日期 */ret = set_date(2022, 1, 2);if (ret != RT_EOK){rt_kprintf("set RTC date failed\n");return ret;}/* 设置时间 */ret = set_time(5, 50, 50);if (ret != RT_EOK){rt_kprintf("set RTC time failed\n");return ret;}/* 延时3秒 */rt_thread_mdelay(3000);/* 获取时间 */now = time(RT_NULL);rt_kprintf("%s\n", ctime(&now));return ret;
}
/* 导出到 msh 命令列表中 */
MSH_CMD_EXPORT(rtc_sample, rtc sample);
