视频监控安防平台-自定义文件格式MFS存储

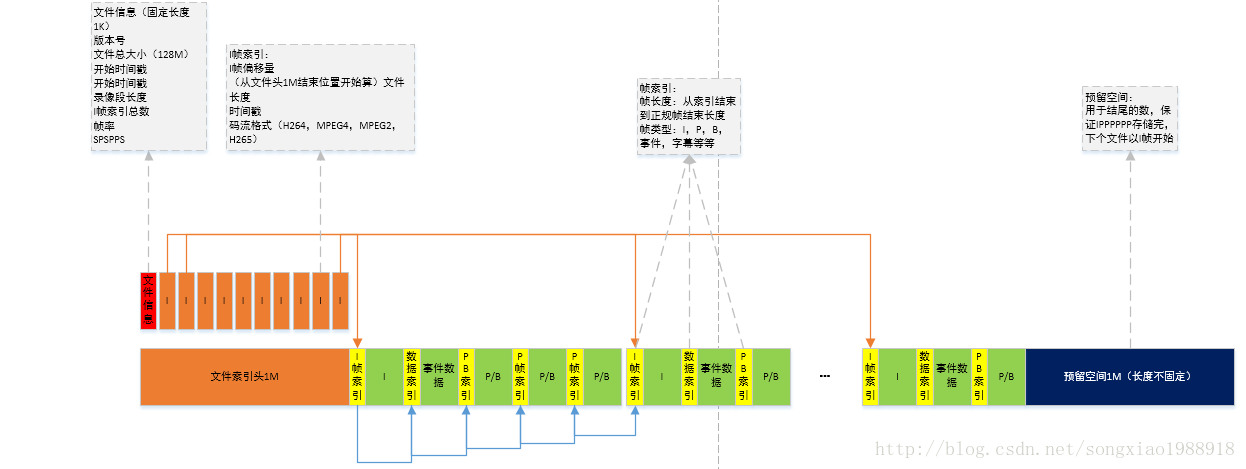

首先在视频监控领域存储是最重要的，为什么怎么说呢，都是监控是用来事后处理事物的，所以说存储是多么重要的，要想有一个比较稳定的存储，必须要好好规划，我尝试过自定义avi格式存储和mp4格式存储，如果用在简单的项目上还好没什么问题，但是如果在大型项目上面（比如1000路高清摄像头的存储），那么问题就会慢慢暴露出来，最常见的问题就是写入磁盘的时候会卡个几秒几分钟，在项目上可想而知这就意味着丢几秒几分钟视频，后果是相对严重的，由于遇到这样的问题iostat、iotop这些监控磁盘信息的数据都显示压力大写不进去，这也是给我了重新设计自己的存储格式，首先存储格式必须简单而且易用，自己设计还有好处就是可以任意实现自己的想要的功能，比如单帧播放、单帧倒放、倒放、同步回放等很多项目都必须要的功能。下面简单说说自己的设计思路，首先自己构思存储的结构图：
存储文件格式思想大概是预留1M来存储每个I帧P帧等信息，最后预留1M来预防最后一个I帧无法全部写入，详细看结构图，应该比较易懂。
设计结构搞完了，就开始正式写代码了，下面粘贴一下代码：
公共头文件mfs.h
#ifndef LIB_MFS_H__
#define LIB_MFS_H__#include <vector>
#include "Log.h"#define MFS8K (8<<10)//8192
#define MFS16K (16<<10)//16384
#define MFS24K (24<<10)//24576
#define MFS32K (32<<10)//32768
#define MFS64K (64<<10)//65536
#define MFS128K (128<<10)//131072
#define MFS256K (256<<10)//262144
#define MFS257K (257<<10)//263168
#define MFS512K (512<<10)//524288
#define MFS820K (820<<10)//524288#define MFS1M (1<<20)
#define MFS2M (2<<20)
#define MFS16M (16<<20)//16777216
#define MFS32M (32<<20)//33554432
#define MFS64M (64<<20)//33554432
#define MFS128M (128<<20)//134217728#define FILESIZE_HEADINFO (4<<10)//4096
#define FILESIZE_HEAD (1<<20)
#define FILESIZE_RESERVE (1<<20)#define DEFAULT_DATA_CACHE MFS2M //默认数据缓存大小
#define DEFAULT_FILE_SIZE MFS32M //默认文件大小#define MFS_HEAD_VERSION "MFS VERSION=1.0" //文件头固定格式
#define MFS_START_CODE "MFS" //I帧索引，数据索引固定头//编码格式
typedef enum
{ENCODER_TYPE_NONE = 0,ENCODER_TYPE_MPEG2 = 1,ENCODER_TYPE_MPEG4 = 2,ENCODER_TYPE_H264 = 3,ENCODER_TYPE_H265 = 4
}ENCODER_TYPE_E;//数据类型
typedef enum
{DATA_TYPE_NONE = 0,DATA_TYPE_I = 1,DATA_TYPE_P = 2,DATA_TYPE_B = 3,DATA_TYPE_A = 4,DATA_TYPE_EVENT = 5,DATA_TYPE_SUNTILE = 6
}DATA_TYPE_E;//文件头结构体
struct MFS_FILE_HEAD{char version[24]; //用于文件合法性检测 版本号, "MFS VERSION=1.0"unsigned int flag; //文件的标示符 0：空闲; 1：使用中; 3：不可用unsigned int time_start; //文件的开始时间unsigned int time_end; //文件的结束时间unsigned int index_size; //文件头长度，从4k头之后，开始算长度unsigned int idx_amount; //包含的I帧索引项总数unsigned int data_size; //数据区总厂unsigned int framerate; //帧率unsigned char sps_pps[256]; //文件sps_pps的内容unsigned int sps_pps_len; //文件sps_pps的长度unsigned int manuf; //厂家类型，用于私有码流
} __attribute__((packed, aligned(1)));//I帧索引 //固定大小 数组， 20字节
struct MFS_I_FRAME_INDEX{unsigned char segment_normal[3]; //固定标志 "MFS"unsigned char encoder_type; //I帧的编码格式 1：MEPG-2; 2:MEPG-4; 3：H264 ;4：H265unsigned int idx_offset; //I帧在文件中的偏移量， 从数据区开始算unsigned int i_data_size; //I帧长度，不包含数据头long long time_stamp; //I帧的时间戳 毫秒
} __attribute__((packed, aligned(1)));//数据索引，数据类型包括：I帧、P帧、B帧、事件信息，字符等, 16字节
struct MFS_DATA_INDEX{unsigned char segment_normal[3]; //固定标志 "MFS"unsigned char data_type; //数据类型 1:I帧 ;2：P帧; 3：B帧; 4:音频; 5：事件帧; 6:字幕帧unsigned int data_size; //数据长度，从MFS_DATA_INDEX 头之后开始算long long time_stamp; //数据的时间戳 毫秒
} __attribute__((packed, aligned(1)));
//-----------------------------------------------------------------------------------------------------------------#endif应用实例demo：
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <sys/time.h>
#include <time.h>
#include <unistd.h>#include "mfs_write.h"
#include "mfs_read.h"unsigned char dig[16] = {'0', '1', '2', '3', '4', '5', '6', '7', '8', '9','a', 'b', 'c', 'd', 'e', 'f'};//dd if=/dev/zero of=testfile1.mfs bs=32M count=1unsigned char testbuffer_I[32] = {"123456789012345678901234567890\0"};
unsigned char testbuffer_D[16] = {"ABCDEFGHIJKLMN\0"};
unsigned char testbuffer_P[8] = {"!@#$%^\0"};int main(int argc, char *argv[])
{char filename[128] = {"testfile1.mfs"};if (argc >= 2){sprintf(filename, "%s", argv[1]);}printf("filename is %s\n\n", filename);memset(testbuffer_I, 'I', sizeof(testbuffer_I));memset(testbuffer_D, 'D', sizeof(testbuffer_D));memset(testbuffer_P, 'P', sizeof(testbuffer_P));#if 0CMfsWrite mfs_write;mfs_write.mfs_init();mfs_write.mfs_open(filename);int times = 0;while(times++ < 10){printf("\nwritefile times:%d\n", times);testbuffer_I[0] = (unsigned char)dig[times];testbuffer_D[0] = (unsigned char)dig[times];testbuffer_P[0] = (unsigned char)dig[times];mfs_write.mfs_put(testbuffer_P, sizeof(testbuffer_P), DATA_TYPE_P);mfs_write.mfs_put(testbuffer_P, sizeof(testbuffer_P), DATA_TYPE_P);mfs_write.mfs_put(testbuffer_I, sizeof(testbuffer_I), DATA_TYPE_I);usleep(100*1000);mfs_write.mfs_put(testbuffer_D, sizeof(testbuffer_D), DATA_TYPE_EVENT);usleep(100*1000);for (int i = 0; i<3; i++){mfs_write.mfs_put(testbuffer_P, sizeof(testbuffer_P), DATA_TYPE_P);usleep(100*1000);}if (times%3==0)mfs_write.mfs_write(true);//usleep(10*1000);}mfs_write.mfs_write(true);mfs_write.mfs_close();printf("\n\n-----------------------------------------------------------------------------------------------------\n\n");
#endif//CMfsRead mfs_read;mfs_read.mfs_init();mfs_read.mfs_open(filename);struct MFS_READ readdata;int nRet = 0;mfs_read.head_print_test(true);//mfs_read.mfs_location(2);MFS_READ_TYPE_E readtype = MFS_READ_TYPE_GOP;bool bBack = false;FILE *fp = NULL;if (argv[2] != NULL){char writefilename[64] = {0};sprintf(writefilename, "./%s", argv[2]);fp = fopen(writefilename, "w+");printf("open write filename :%s result:%s!\n\n", writefilename, (fp == NULL)?"fail":"sucess");}
#if 1while(1){nRet = mfs_read.mfs_read(readtype, readdata, bBack);if (nRet < 0){break;}int plen = 0;printf("\nmfs_read_frame eDecoderType:%d, vmfsbuf.size:%d\n", (int)readdata.eDecoderType, (int)readdata.vmfsbuf.size());if (readdata.vmfsbuf.size() > 0){printf("Data eDataType(%d) bKeyFrame(%d) nPts(%lld) len:%d\n", (int)readdata.vmfsbuf[0].eDataType, readdata.vmfsbuf[0].bKeyFrame, readdata.vmfsbuf[0].nPts, readdata.vmfsbuf[0].nLen);plen = readdata.vmfsbuf[0].nLen > 10 ? 10 : readdata.vmfsbuf[0].nLen;for (int i = 0; i< plen; ++i ){printf("0x%c ", readdata.vmfsbuf[0].pData[i]);}printf("\n\n"); if (fp != NULL){for (unsigned int j=0; j<readdata.vmfsbuf.size(); j++){fwrite(readdata.vmfsbuf[j].pData, sizeof(char), readdata.vmfsbuf[j].nLen, fp);}}} readdata.vmfsbuf.clear();usleep(10*1000);}if (fp != NULL){fclose(fp);fp = NULL;}
#elsenRet = mfs_read.mfs_read_time(1, readdata);printf("mfs_read_time Data Sn(%d) PayLoadType(%d) Manuf(%d) eDecoderType:%d\n", readdata.Sn, readdata.PayLoadType, readdata.Manuf, (int)readdata.eDecoderType);int plen = 0;for (unsigned int k = 0; k < readdata.vmfsbuf.size(); ++k){printf("Data eDataType(%d) bKeyFrame(%d) nPts(%lld) len:%d\n", (int)readdata.vmfsbuf[k].eDataType, readdata.vmfsbuf[k].bKeyFrame, readdata.vmfsbuf[k].nPts, readdata.vmfsbuf[k].nLen);plen = readdata.vmfsbuf[k].nLen > 10 ? 10 : readdata.vmfsbuf[k].nLen;for (int i = 0; i< plen; ++i )printf("0x%02x ", readdata.vmfsbuf[k].pData[i]);printf("\n");}#endifmfs_read.mfs_close();return 0;
}这篇关于视频监控安防平台-自定义文件格式MFS存储的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
