一、Sector sweep (SSW) frame format

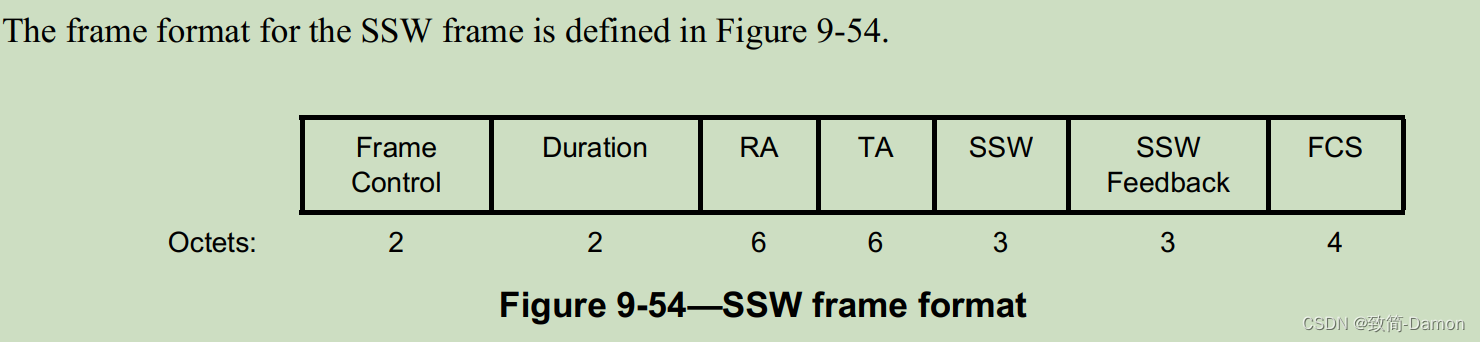

SW的帧格式定义如图9-54所示。
Duration字段设置为当SSW帧在关联波束形成训练(A-BFT)内传输时，到当前SSW时隙结束的时间。否则，它被设置为SSW字段中CDOWN子字段等于0的SSW帧传输结束的时间加上mifs，或者直到当前分配结束的时间(参见10.42)，哪个先到哪个。
RA字段包含作为扇区扫描的预期接收者的STA的MAC地址。
TA字段包含扇区扫描帧的发送STA的MAC地址。
SSW字段在9.5.1中定义。
SSW Feedback字段在9.5.3中定义。
二、Sector sweep feedback (SSW-Feedback) frame format

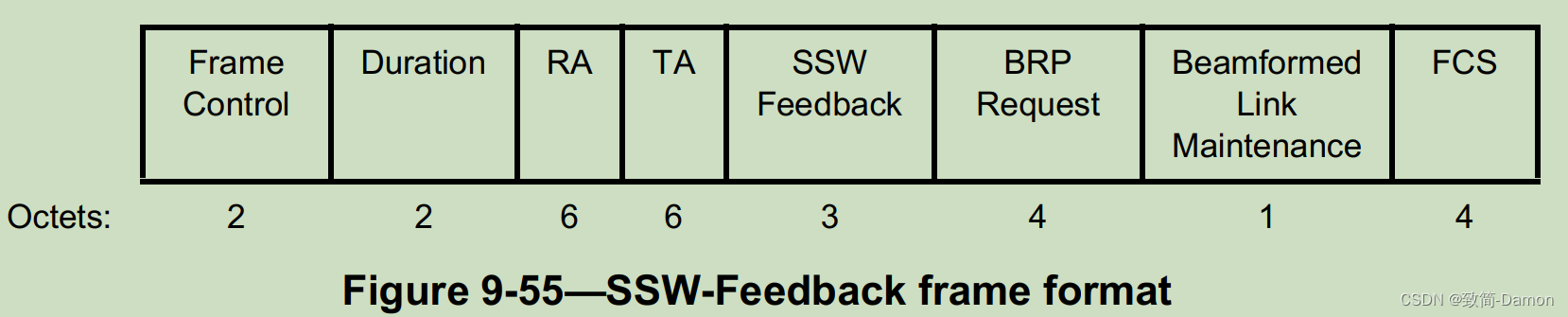

SSW反馈帧的格式如图9-55所示。
当ssw -反馈帧在关联波束形成训练(A-BFT)中传输时，Duration字段设置为0。当在DTI中传输时，Duration字段被设置为以下之一:
如果通过BRP请求字段请求一个BRP阶段，则Duration字段被设置为发送一个SSW-Ack帧所需的时间，以微秒为单位加上2×MBIFS(10.42.3.1)。
如果没有请求BRP阶段，则Duration字段设置为发送SSW-Ack帧所需的时间(以微秒为单位)，加上mifs(10.42.3.1)，或者当前分配结束的时间，以更早的为准。
RA字段包含作为ssw反馈帧的预期目的地的STA的MAC地址。
TA字段包含发送ssw反馈帧的STA的MAC地址。
SSW Feedback字段在9.5.3中定义。
BRP Request字段在9.5.4中定义。
波束形成链路维护字段在9.5.6中定义。
三、Sector sweep Ack (SSW-Ack) frame format
SSW-Ack报文格式如图9-56所示。
Duration字段的值为上一帧SSW-Feedback的Duration字段值减去mifs，再减去发送SSW-Ack帧所需的时间。
RA字段包含SSW-Ack帧的预定目的地STA的MAC地址。
TA字段包含发送SSW-Ack帧的STA的MAC地址。
SSW Feedback字段在9.5.3中定义。
BRP Request字段在9.5.4中定义。
波束形成链路维护字段在9.5.6中定义。
四、Grant Ack frame format

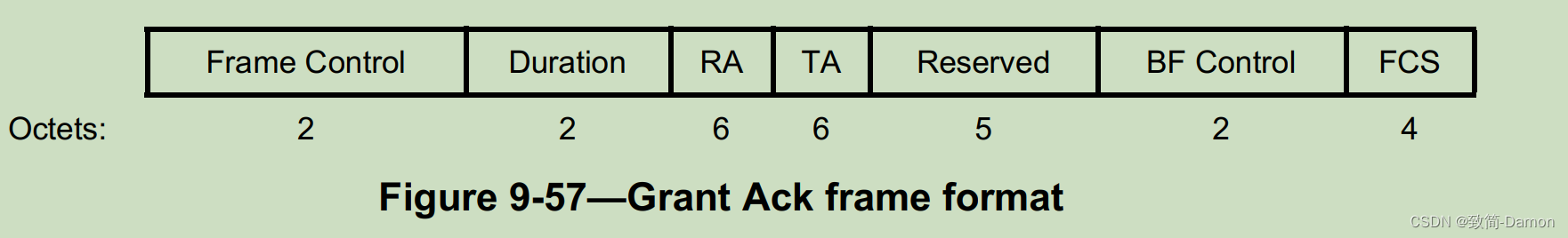

授权确认框格式如图9-57所示。接收到授权帧后，发送授权Ack帧作为响应。
Duration字段的值是从上一个授权帧的Duration字段减去发送授权Ack帧及其SIFS所需的时间，单位为微秒。
Grant Ack帧的RA字段是从上一个Grant帧的Address 2字段复制过来的。
TA字段包含发送确认报文的STA的MAC地址。
BF Control字段在9.5.5中定义。
五、VHT NDP Announcement frame format

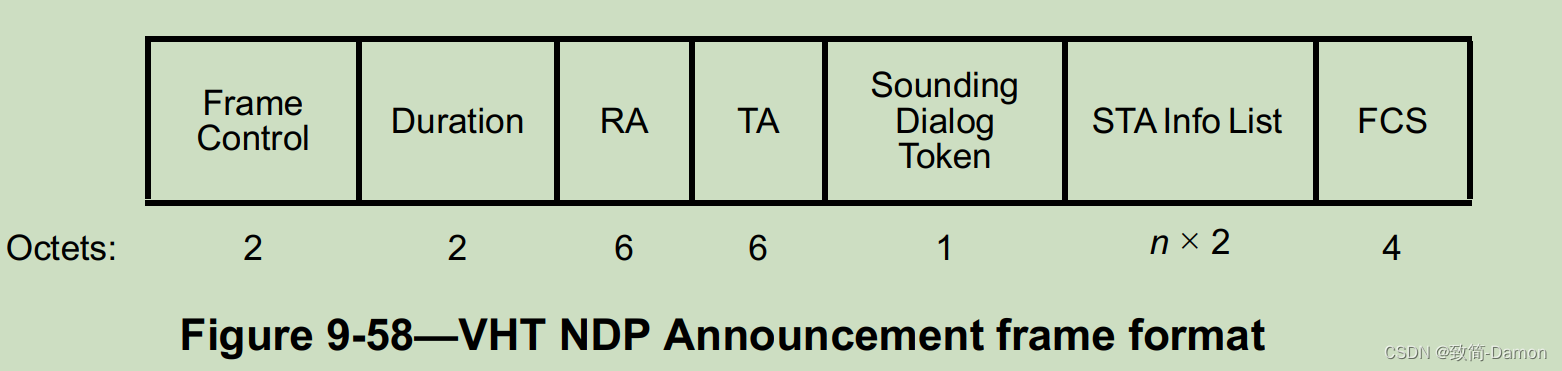

VHT NDP公告的帧格式如图9-58所示。
Duration字段的设置与9.2.5中定义的一致。
VHT NDP公告帧包含至少一个STA Info字段。如果VHT NDP通告帧中只有一个STA Info字段，则RA字段设置为能够提供反馈的STA的地址(参见10.36.5.2)。如果VHT NDP通告帧中包含多个STA Info字段，则RA字段设置为广播地址。
TA字段设置为发送VHT NDP通告帧的用户地址或发送VHT NDP通告帧的用户带宽信令TA。在由VHT STA以非ht或非ht重复格式传输的VHT NDP通告帧中，置乱序列携带TXVECTOR参数CH_BANDWIDTH_IN_NON_HT, TA字段被设置为带宽信令TA。

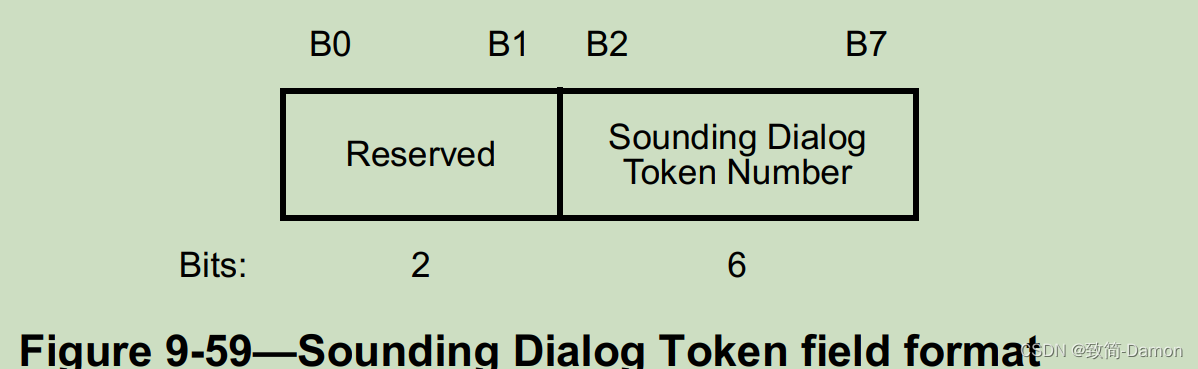

Sounding Dialog Token标记字段的格式如图9-59所示。
所述发Sounding Dialog Token字段中的发声对话令牌编号子字段包含波束形成器选择的用于识别VHT NDP公告帧的值。
“STA Info List”字段包含一个或多个(n个)STA Info字段。

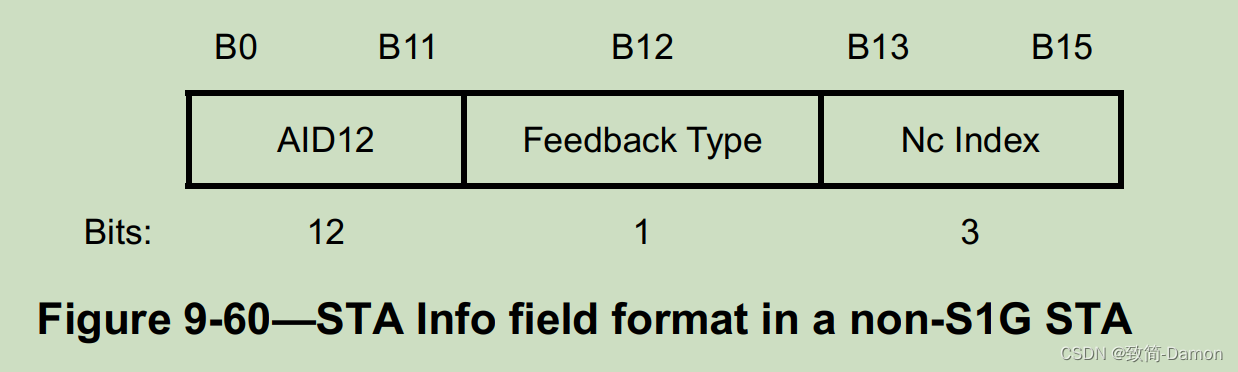

以non-s1g STA传输VHT NDP公告帧为例，STA信息字段格式如图9-60所示。

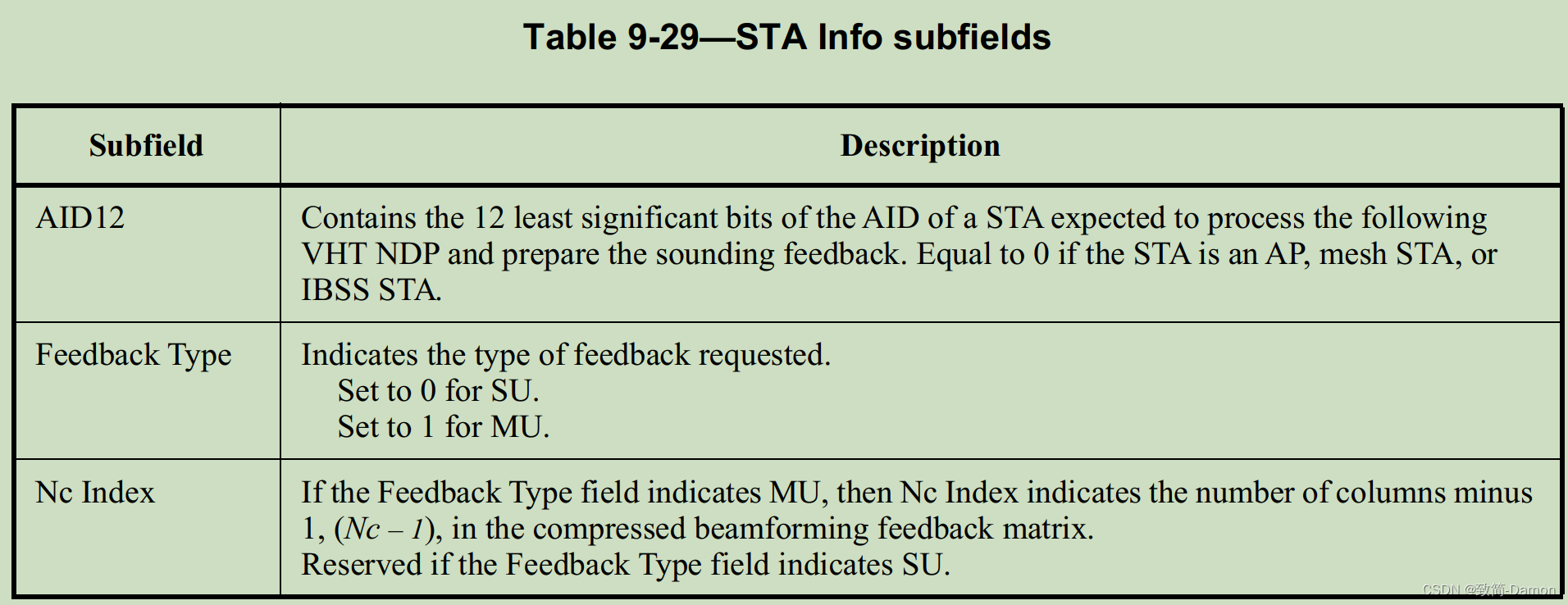

“STA Info”字段的子字段说明如表9-29所示.
当VHT NDP公告帧在S1G PPDU中传输时，称为S1G NDP公告帧，STA Info字段格式如图9-61所示。反馈类型和Nc索引子字段在表9-29中定义，其中Nc索引字段不表示大于4。AID13子字段包含STA辅助的最低有效位，STA可以处理以下S1G NDP并准备声音反馈。当STA是AP或IBSS时，AID13子字段等于0。
