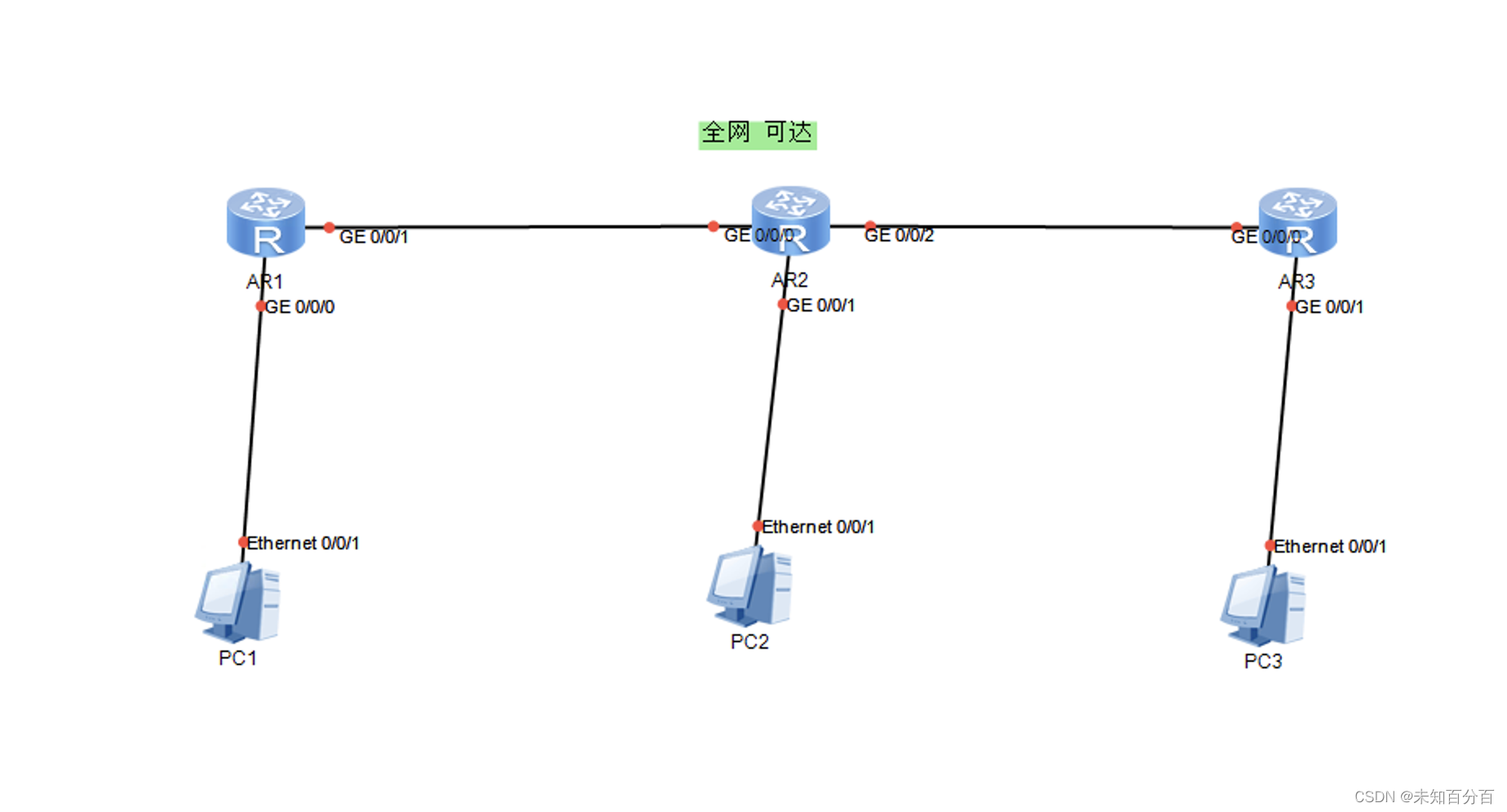

目的：

首先，给三个路由器的每个接口配置ip

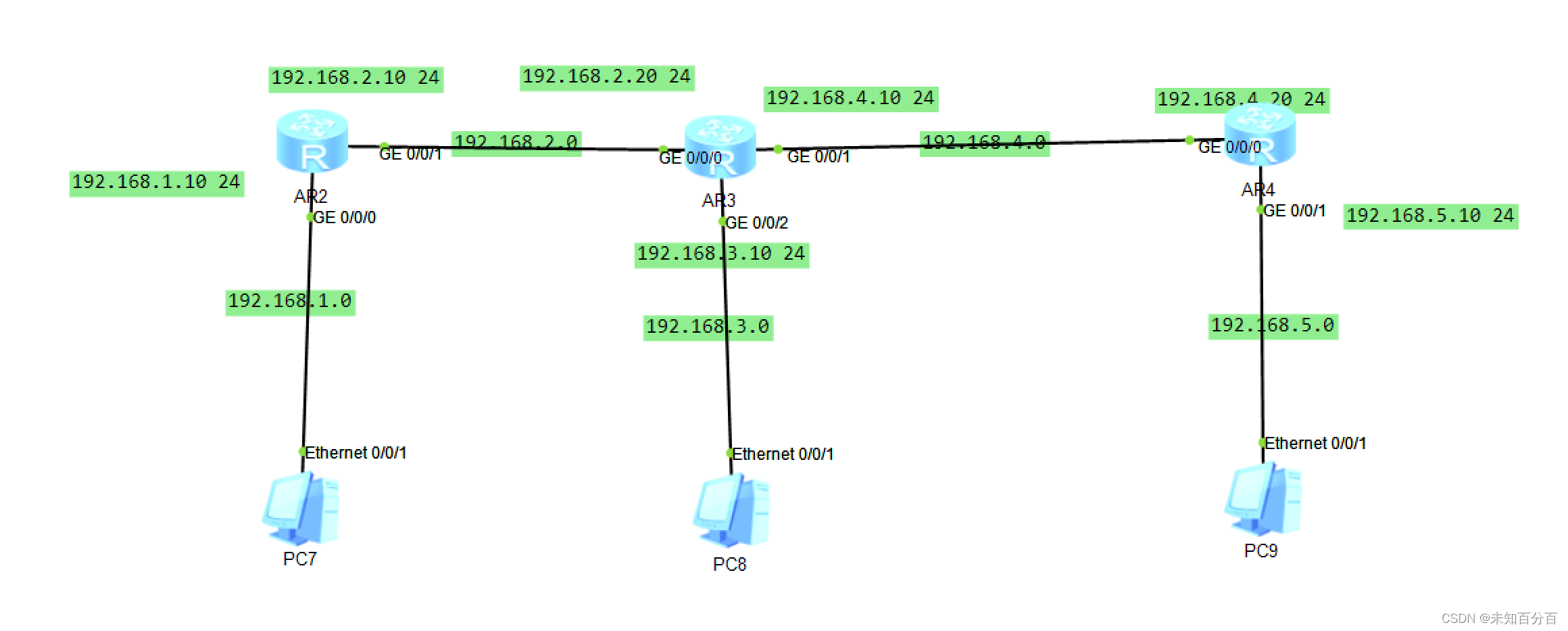

一、ip规划

1、192.168.1.0 2、192.168.2.0 3、192.168.3.0 4、192.168.4.0 5、192.168.5.0

具体配置过程

AR2：

[r1]interface GigabitEthernet 0/0/0
[r1-GigabitEthernet0/0/0]ip address 192.168.1.10 24
[r1-GigabitEthernet0/0/0]q
[r1]interface GigabitEthernet 0/0/1
[r1-GigabitEthernet0/0/1]ip address 192.168.2.10 24

AR3:

[r2]interface GigabitEthernet 0/0/0
[r2-GigabitEthernet0/0/0]ip address 192.168.2.20 24
[r2-GigabitEthernet0/0/0]q
[r2]interface GigabitEthernet 0/0/1
[r2-GigabitEthernet0/0/1]ip address 192.168.4.10 24
[r2-GigabitEthernet0/0/0]q
[r2]interface GigabitEthernet 0/0/2
[r2-GigabitEthernet0/0/1]ip address 192.168.3.10 24

AR4

[Huawei]interface GigabitEthernet 0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.4.20 24
[Huawei-GigabitEthernet0/0/0]q
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/0]ip address 192.168.5.10 24

二、静态路由配置

1.为AR2配置：

AR2已知ip段：1.0、2.0
未知：3.0、4.0、5.0

[r1]ip route-static 192.168.3.0 24 192.168.2.20
[r1]ip route-static 192.168.4.0 24 192.168.2.20
[r1]ip route-static 192.168.5.0 24 192.168.2.20

2.为AR3配置：

AR3已知ip段：2.0、3.0、4.0
未知：1.0、5.0

[r2]ip route-static 192.168.1.0 24 192.168.2.10
[r2]ip route-static 192.168.5.0 24 192.168.4.20

3.为AR4配置：

AR4已知ip段：4.0、5.0
未知：1.0、2.0、3.0

[r3]ip route-static 192.168.1.0 24 192.168.4.10
[r3]ip route-static 192.168.2.0 24 192.168.4.10
[r3]ip route-static 192.168.3.0 24 192.168.4.10

三、配置终端ip

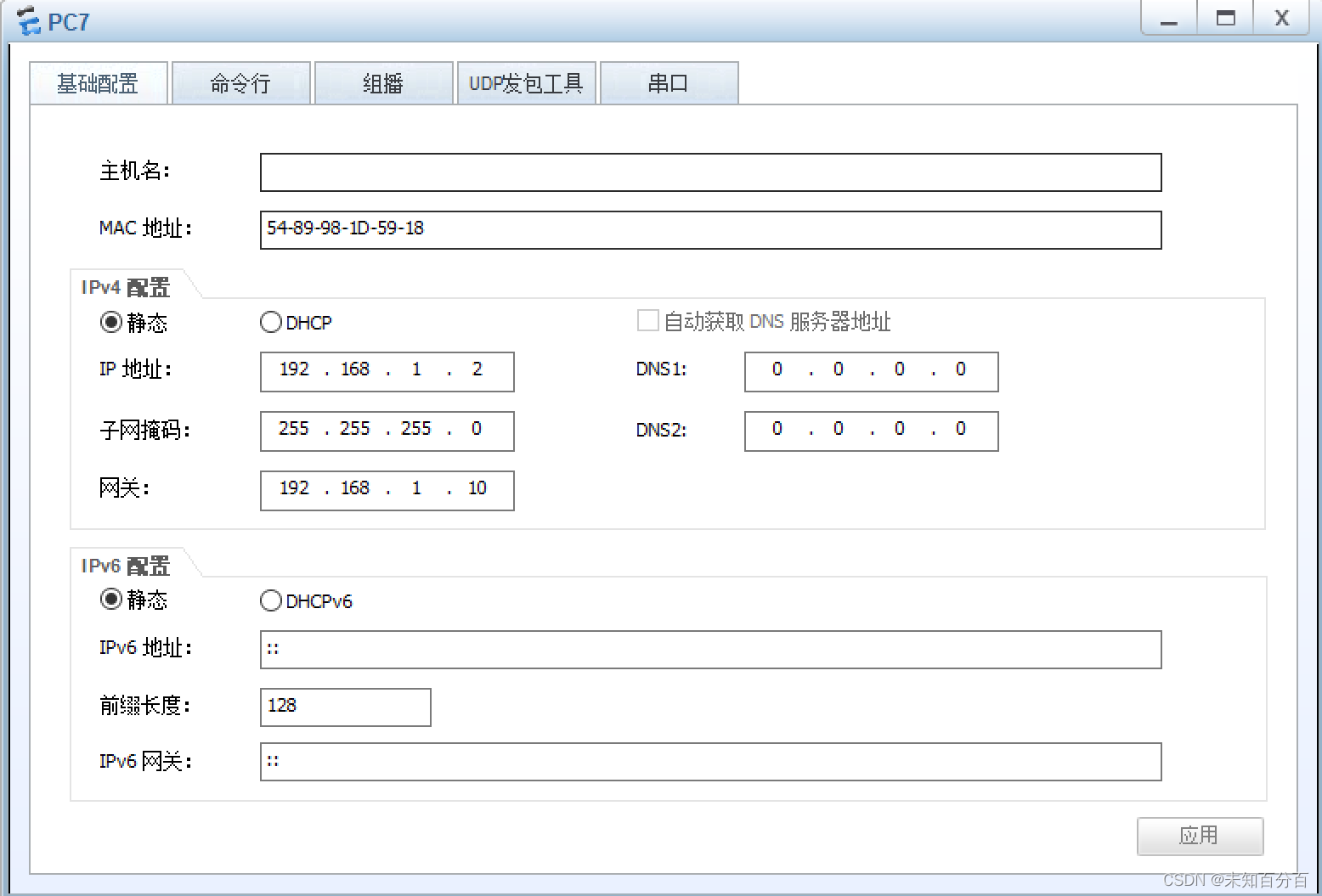

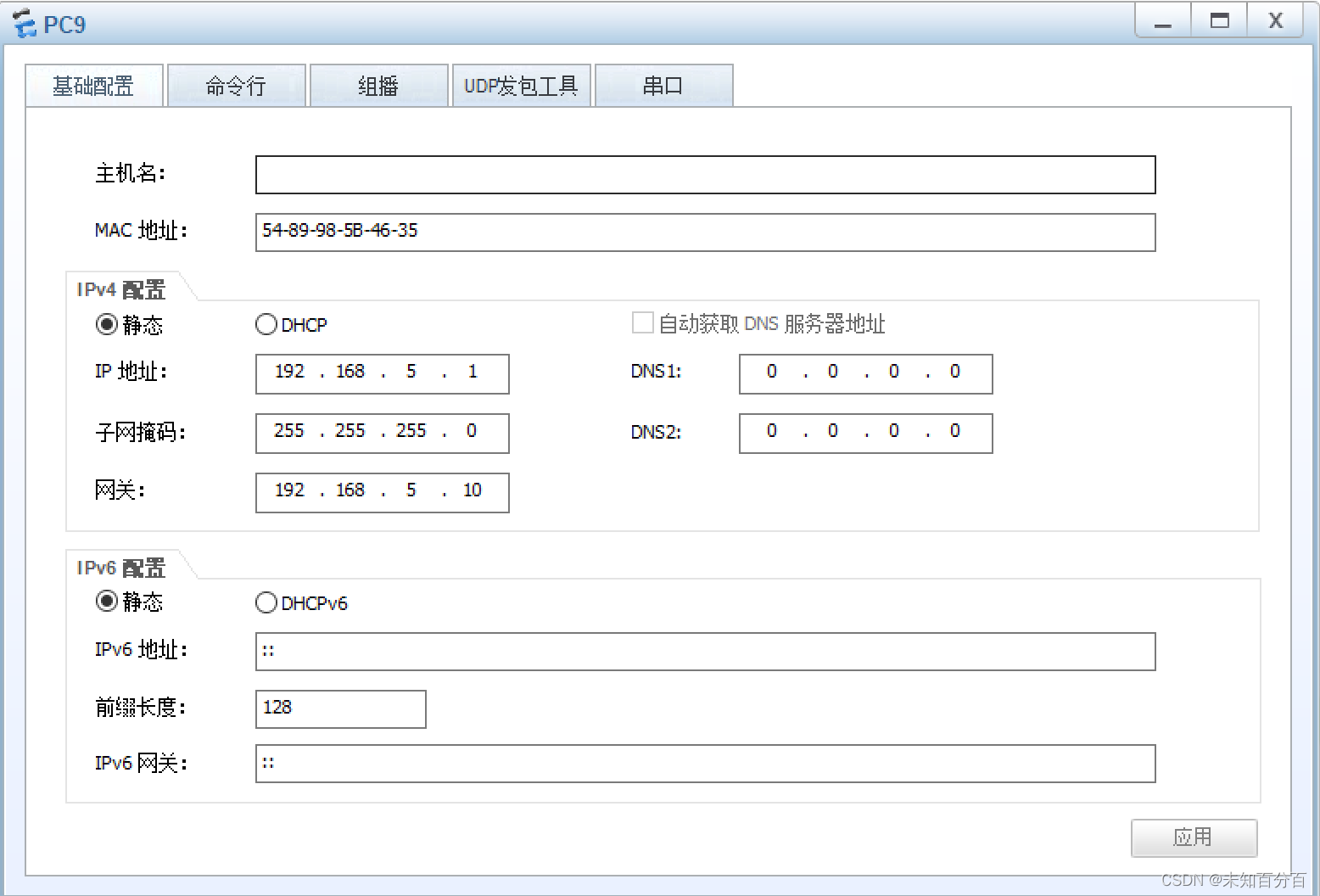

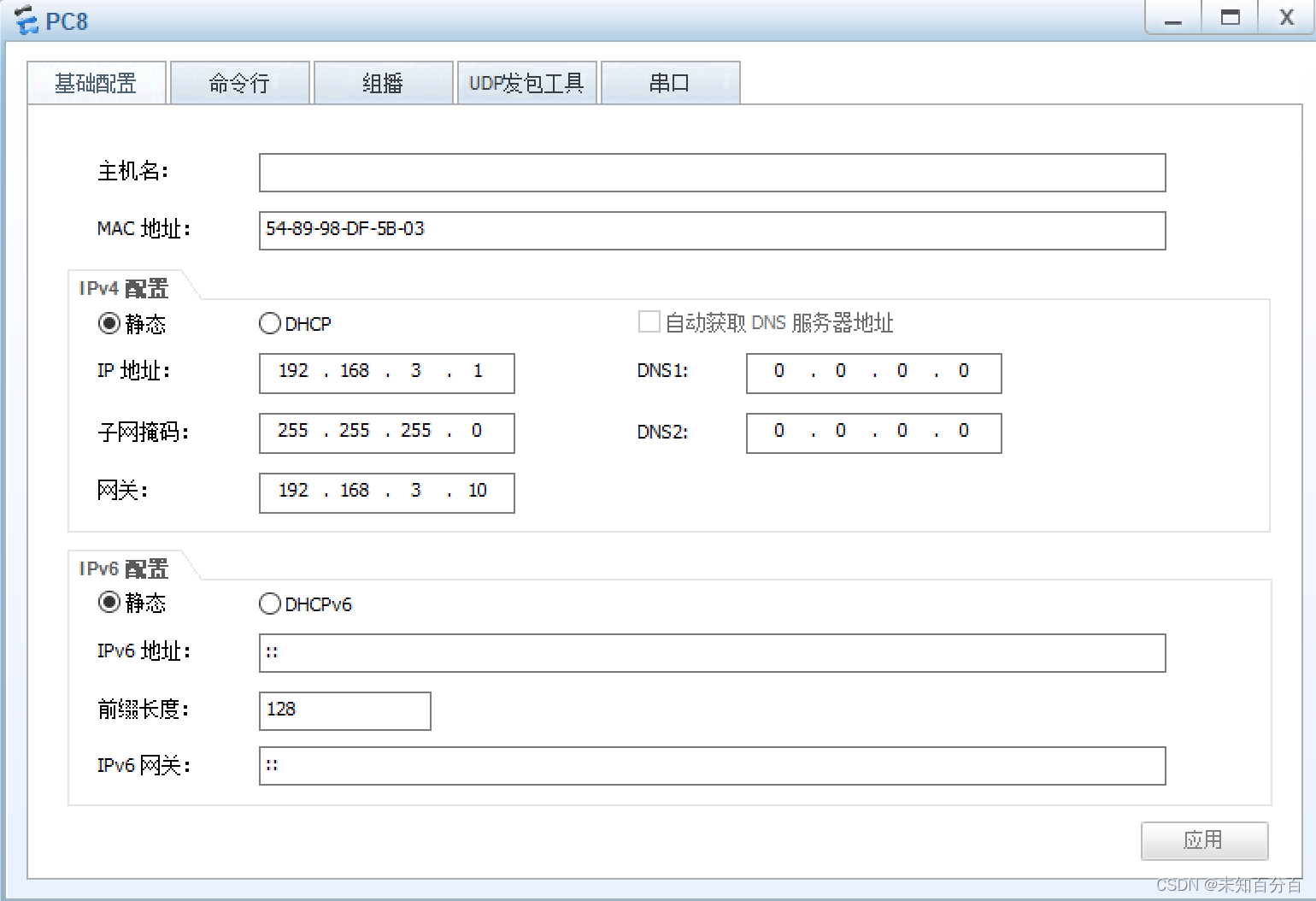

pc7：pc8：pc9：

四、ping

192.168.1.1(pc7) ping 192.168.3.1(pc8)成功

PC>ping 192.168.3.1Ping 192.168.3.1: 32 data bytes, Press Ctrl_C to break
Request timeout!
From 192.168.3.1: bytes=32 seq=2 ttl=126 time=32 ms
From 192.168.3.1: bytes=32 seq=3 ttl=126 time=15 ms
From 192.168.3.1: bytes=32 seq=4 ttl=126 time=31 ms
From 192.168.3.1: bytes=32 seq=5 ttl=126 time=16 ms--- 192.168.3.1 ping statistics ---5 packet(s) transmitted4 packet(s) received20.00% packet lossround-trip min/avg/max = 0/23/32 ms

192.168.3.1(pc8) ping 192.168.5.1(pc9)成功

PC>ping 192.168.5.1Ping 192.168.5.1: 32 data bytes, Press Ctrl_C to break
From 192.168.5.1: bytes=32 seq=1 ttl=126 time=16 ms
From 192.168.5.1: bytes=32 seq=2 ttl=126 time=15 ms
From 192.168.5.1: bytes=32 seq=3 ttl=126 time=32 ms
From 192.168.5.1: bytes=32 seq=4 ttl=126 time=15 ms
From 192.168.5.1: bytes=32 seq=5 ttl=126 time=16 ms--- 192.168.5.1 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 15/18/32 msPC>
