CH549/CH548学习笔记2 - 系统时钟

本文主要是介绍CH549/CH548学习笔记2 - 系统时钟，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

1. FOSC

2. Fsys和 Fusb4x

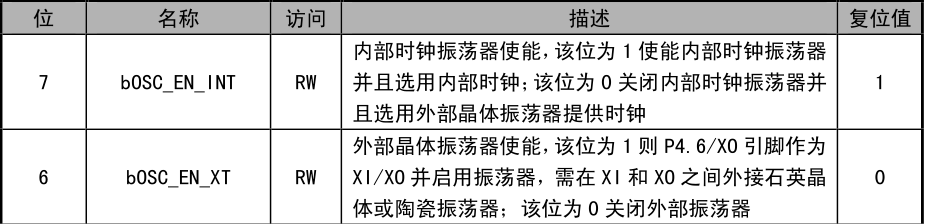

H549的系统时钟是通过CLOCK_CFG配置的。写CLOCK_CFG前必须先进入安全模式。复位后的默认状态下，Fosc=24MHz，Fpll=96MHz，Fusb4x=48MHz，Fsys=12MHz。

1. FOSC

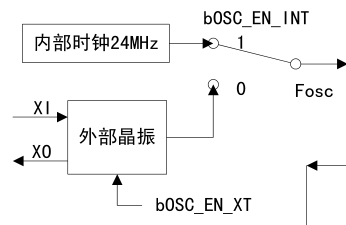

内部时钟或者外部时钟经过二选一后作为原始时钟 Fosc，都为24MHz。

SAFE_MOD = 0x55;
SAFE_MOD = 0xAA;
#if OSC_EN_XT
CLOCK_CFG |= bOSC_EN_XT;                            //使能外部晶振
CLOCK_CFG &= ~bOSC_EN_INT;                          //关闭内部晶振
#else
CLOCK_CFG |= bOSC_EN_INT;                           //使能内部晶振
CLOCK_CFG &= ~bOSC_EN_XT;                           //关闭外部晶振
#endif

2. Fsys和 Fusb4x

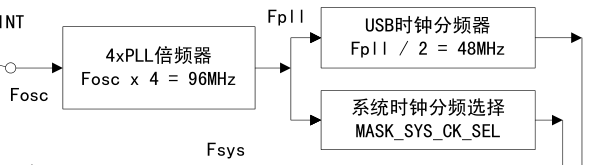

Fosc经过PLL倍频后产生 Fpll 高频时钟，然后分为2组频率，一组专门给USB使用，固定48MHz，而另一种是系统时钟Fsys，由CLOCK_CFG配置。Fsys提供时钟给所有外设。

    SAFE_MOD = 0x55;SAFE_MOD = 0xAA;
#if FOSC == 48000000LCLOCK_CFG = CLOCK_CFG & ~ MASK_SYS_CK_SEL | 0x07;   // 48MHz
#endif
#if FOSC == 32000000LCLOCK_CFG = CLOCK_CFG & ~ MASK_SYS_CK_SEL | 0x06;   // 32MHz
#endif
#if FOSC == 24000000LCLOCK_CFG = CLOCK_CFG & ~ MASK_SYS_CK_SEL | 0x05;   // 24MHz
#endif
#if FOSC == 16000000LCLOCK_CFG = CLOCK_CFG & ~ MASK_SYS_CK_SEL | 0x04;   // 16MHz
#endif
#if FOSC == 12000000LCLOCK_CFG = CLOCK_CFG & ~ MASK_SYS_CK_SEL | 0x03;   // 12MHz
#endif
#if FOSC == 3000000LCLOCK_CFG = CLOCK_CFG & ~ MASK_SYS_CK_SEL | 0x02;   // 3MHz
#endif
#if FOSC == 750000LCLOCK_CFG = CLOCK_CFG & ~ MASK_SYS_CK_SEL | 0x01;   // 750KHz
#endif
#if FOSC == 187500LCLOCK_CFG = CLOCK_CFG & ~ MASK_SYS_CK_SEL | 0x00;   // 187.5KHz
#endifSAFE_MOD = 0x00;
