imx6q-------SPI调试记录

采用飞凌imx6q的核心板，默认配置了espi2，由于项目中使用了espi1，因此需要配置espi1，对调试过程进行记录。

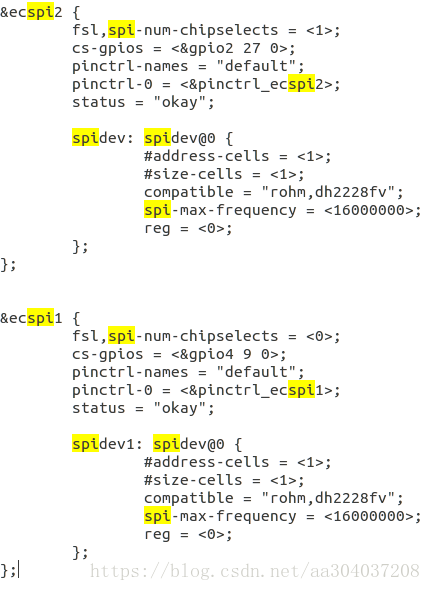

1、参考espi2的设备树文件，增加了espi1的配置，如下：

上面第一个是默认的，第二个是我新增的，对这个不是很熟，初步按照这个方式配置。

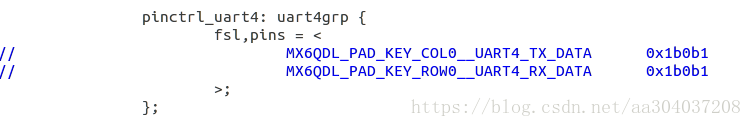

2、配置espi1的gpio管脚，默认和uart4复用，注释掉uart4的引脚配置：

然后重新编译设备树，完了用新的设备树启动，启动完了，可以看到已经加载了两个设备spi0和spi1：

/dev目录下由两个spi节点

然后根据默认的测试程序测试了下spidev0.0发现时钟和数据都出来了，表明espi1已经可以使用，但是此时使用spidev1.0的时候发现并无任何时钟和数据输出，感觉是配置espi1的时候影响了espi2，尝试修改设备树的fsl,spi-num-chipselects = <1>;字段，但并不起作用。单独配置espi2是没问题的，spidev1.0可以使用，但同时配置espi1和espi2就会出现espi2不能使用，暂时不知道怎么回事。

3、测试

3.1 接线

与spi通信的设备是三线的一个DAC的spi芯片，且只支持写，接线方式需要注意，除了片选和时钟对接，从设备的数据线接到imx6q的MOSI管脚即可。

3.2 软件测试

a. 基本上是采用了linux提供了spi_test.c进行测试，修改了部分参数，第一次测试发现芯片没有任何输出，但是量了下数据线、时钟线和片选都有信号;

b. 后来又查看这个DAC的芯片手册，查到说需要配置spi主设备为下降沿发送数据（POL=0，PHA=1），因此重新配置后进行第二次测试发现仍然没有输出;

c.又把spi代码的配置参数详细看了下，有个一次发送的数据位数，默认是8位的，由于我需要写一个16位的数据，因此就尝试改为了16位数据的模式，发现这次有效了，芯片有输出信号；

d.为什么8位数据和16位数据会产生不同的影响呢，于是又用示波器分别抓取了一下8位模式和16位模式下的区别，发现16位模式是连续发送的16bit数据，而8位数据模式每次发送8位，分了两次发送，默认是先发送低字节数据。比如我需要发送0x04e0，采用16位数据模式就直接一次性发送完毕，而采用8位数据模式就先发送的0xe0，然后发送了0x04，导致芯片接收的数据为0xe004，这个数据会造成芯片休眠模式，因此没有输出，于是把数据字节调换后发送发现8位数据即可生效。

但是现在就一个问题，espi1不能使用，对设备树的配置还不熟，改起来费劲。
