二层交换机实现vlan 功能 (Cisco Packer Tracer 模拟器)

本文主要是介绍二层交换机实现vlan 功能 (Cisco Packer Tracer 模拟器)，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

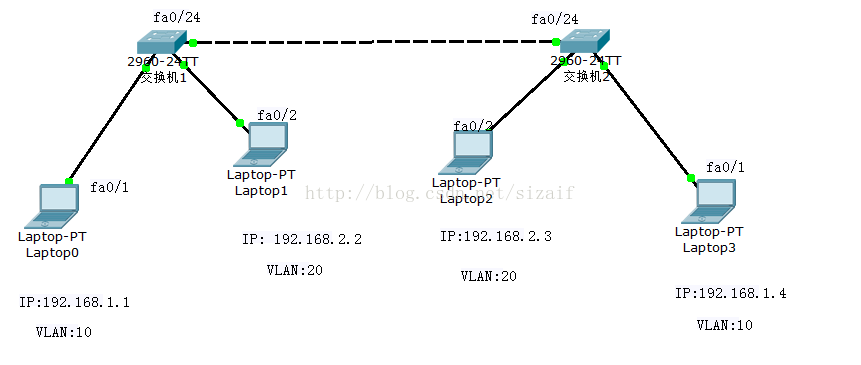

【效果图】

【注意】

!！！！命令要与端口保持一致 !!!!!

【命令代码】

交换机1: 配置两台主机

Switch>en
Switch#conf
Switch(config)#vlan 10 // 创建 vlan 10
Switch(config-vlan)#vlan 20 // 创建 vlan 20
Switch(config-vlan)#EXIT
Switch(config-if)#interface fa0/1  // 进入端口 f0/1 并配置为接入到vlan10 的access 模式
Switch(config-if)#switchport mode access
Switch(config-if)#switchport  access  vlan 10
Switch(config-if)#interface fa0/2  //进入端口 f0/2 并配置为接入到vlan20 的access 模式
Switch(config-if)#switchport mode access
Switch(config-if)#switchport  access  vlan 20

交换机2：配置两台主机

Switch>en
Switch#conf
Switch(config)#vlan 10 //创建 vlan 10
Switch(config-vlan)#vlan 20 //创建 vlan 20
Switch(config-vlan)#EXIT
Switch(config-if)#interface fa0/1  //进入端口 f0/1 并配置为接入到vlan10 的access 模式Switch(config-if)#switchport mode access
Switch(config-if)#switchport  access  vlan 10
Switch(config-if)#interface fa0/2  //进入端口 f0/2 并配置为接入到vlan20 的access 模式
Switch(config-if)#switchport mode access
Switch(config-if)#switchport  access  vlan 20

交换机1：配置交换机1与交换机2 连线（注意端口一致）

Switch>en
Switch#conf
Switch(config)#interface fa0/24 // 进入端口f0/24  并设置为trun 模式，允许所以vlan通过
Switch(config-if)#switchport mode access
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan all

交换机2：命令与1 类似？提示

Switch>en
Switch#conf
Switch(config)#interface fa0/24 // 进入端口f0/24  并设置为trun 模式，允许所以vlan通过
Switch(config-if)#switchport mode access
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan all

【测试】

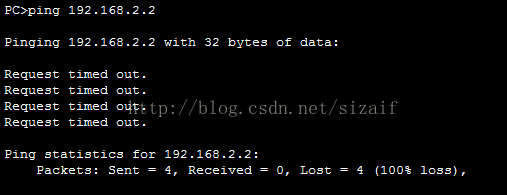

用PC-1 ping 其他

192.168.1.1 ----- >ping 192.168.2.2 ping不通：同一交换机下，不同vlan，不同网段
