【原理】
三层交换机实现路由器功能， 需要 主机， 三个交换机， 一个路由器

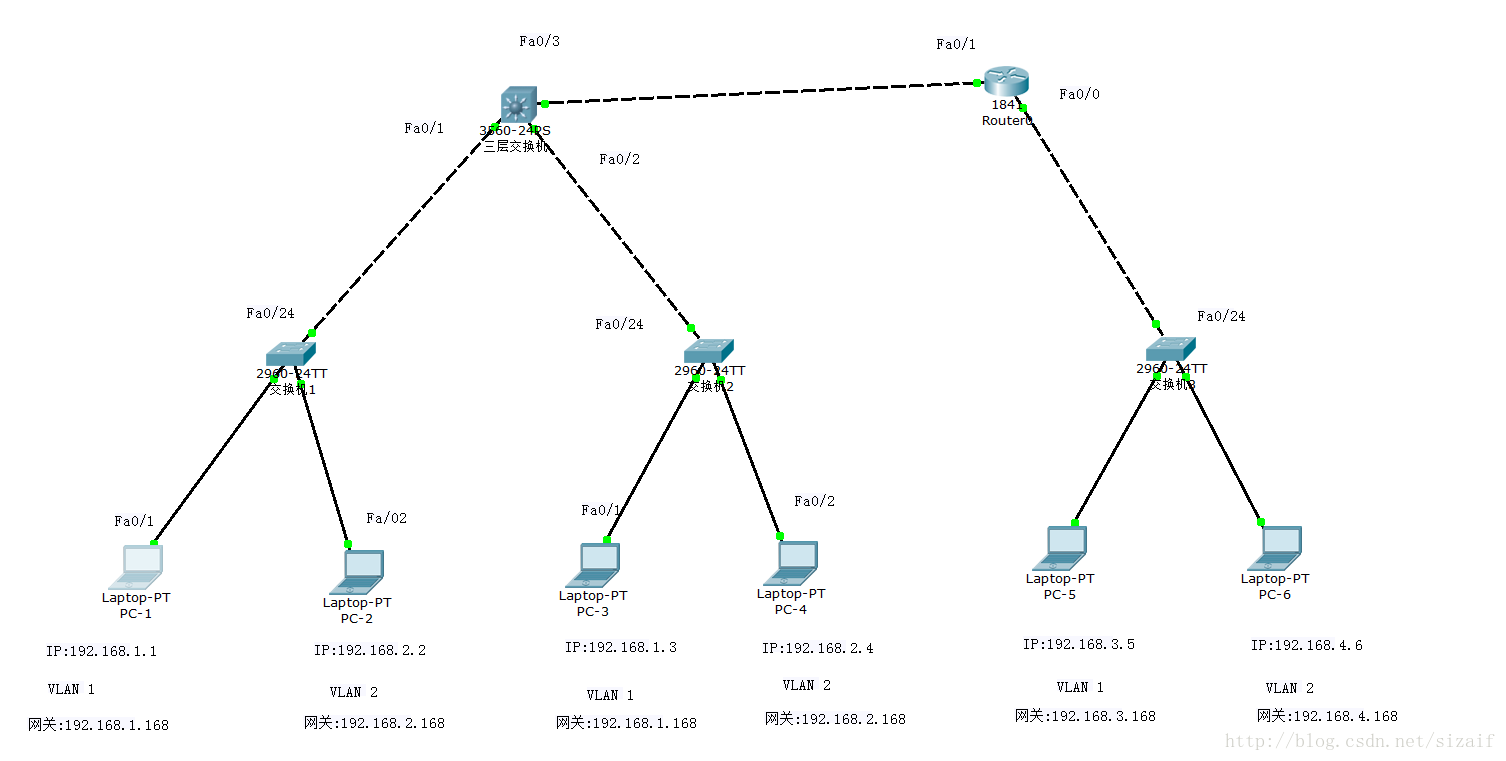

【效果图】
【配置代码】
注意！！！！！！！！！！！！！！！！！！！！！！！！！！！！！
注意 端口 一定要对，
【我只保留了代码命令， 命令后的效果给删除了】
交换机1: 配置端口
Switch>en
Switch#conf
Switch(config)#vlan 2
Switch(config-vlan)#EXIT
Switch(config)#int f0/2
Switch(config-if)#switchport access vlan 2
Switch(config-if)#no shut
Switch(config-if)#int f0/24
Switch(config-if)#switchport mode trunk
交换机2：配置端口
Switch#en
Switch#conf
Switch(config)#int f0/2
Switch(config-if)#switchport access vlan 2
% Access VLAN does not exist. Creating vlan 2
Switch(config-if)#no shut
Switch(config-if)#exit
Switch(config)#int f0/24
Switch(config-if)#switchport mode trunk
**三层交换机：（配置）
Switch>
Switch>en
Switch#conf
Switch(config)#int f0/1 //配置端口f0/1 为trunk
Switch(config-if)#switchport mode access
Switch(config-if)#switchport mode trunk
Switch(config-if)#EXIT
Switch(config)#int f0/2 //配置端口 f0/2 为trunk
Switch(config-if)#switchport mode access
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit
Switch(config)#vlan 2 // 创建vlan2
Switch(config-vlan)#exit
Switch(config)#vlan 1 // 创建vlan1
Switch(config-vlan)#exit
Switch(config)#int vlan 1 // 配置 vlan 1 的 ip地址(网关)
Switch(config-if)#no shut
Switch(config-if)#ip address 192.168.1.168 255.255.255.0
Switch(config-if)#exit
Switch(config)#int vlan 2 //配置 vlan 2 的 ip地址(网关)
Switch(config-if)#ip address 192.168.2.168 255.255.255.0
Switch(config-if)#exit
Switch(config)#int f0/3 // 配置 端口f0/3 到路由器 为不交换
Switch(config-if)#no switchport
Switch(config-if)#ip address 192.168.10.1 255.255.255.0// 配置到路由器 ip 地址
Switch(config-if)#no shut
Switch(config-if)#exit
Switch(config)#ip routing // 配置 路由器 IP 地址
Switch(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.2
**路由器：（配置）
Router>en
Router#conf
Router(config)#int f0/0 //配置端口启动
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#int f0/1
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.1 // 配置 路由器 默认ip地址
Router(config)#exit
Router#
%SYS-5-CONFIG_I: Configured from console by console
Router#conf
Router(config)#int f0/1 // 配置 路由器到 第三层交换机 ip 地址
Router(config-if)#ip address 192.168.10.2 255.255.255.0
Router(config-if)#// 注意 若路由器下 直接 有主机的话 需要以下配置 ip地址 (网关)
*************************华丽的分割线********************************
Router(config)#int f0/0.1 // 配置子网络1
Router(config-subif)#encapsulation dot1Q 1
Router(config-subif)#ip address 192.168.3.168 255.255.255.0 // 配置 子网关
Router(config-subif)#exit
Router(config)#int f0/0.2 // 配置子网络 2
Router(config-subif)#encapsulation dot1Q 2
Router(config-subif)#ip address 192.168.4.168 255.255.255.0 // 配置 子网关
Router(config-subif)#exit
*************************华丽的分割线********************************【测试】
用 PC-1 ping 其他 主机

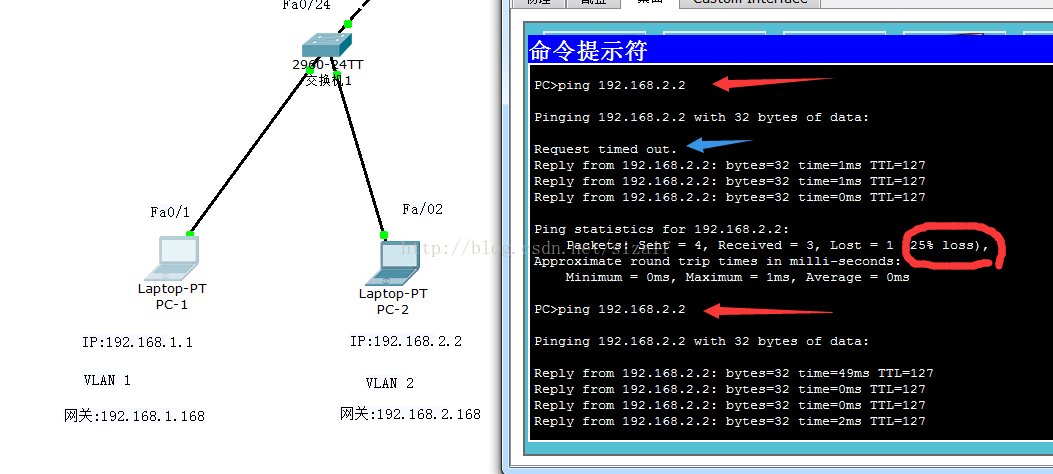

----- > ping 192.168.2.2
同一交换机下， 不同vlan，不同网段， 可以ping 通
第一次 出现丢包原因： ping第一个数据是ARP广播包，建立MAC地址和IP地址对应表，因为一开始是不知道对方的MAC地址所以丢包
第二次就可以100%成功

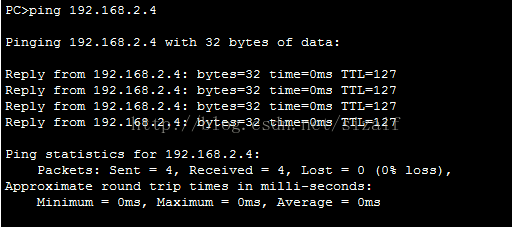

----- > ping 192.168.2.4
不同交换机下，不同vlan ，不同网段，可以ping 通
----- > ping 192.168.1.3
不同交换机下，同一vlan ，同一网段，可以ping 通
***************************************************************************************************************************************************
若在实现过程中 发现问题， 欢迎指正 (#^.^#)
