参考:

Wireshark分析三次握手

三次握手,四次握手

Ethereal使用方法以及相关实验分析

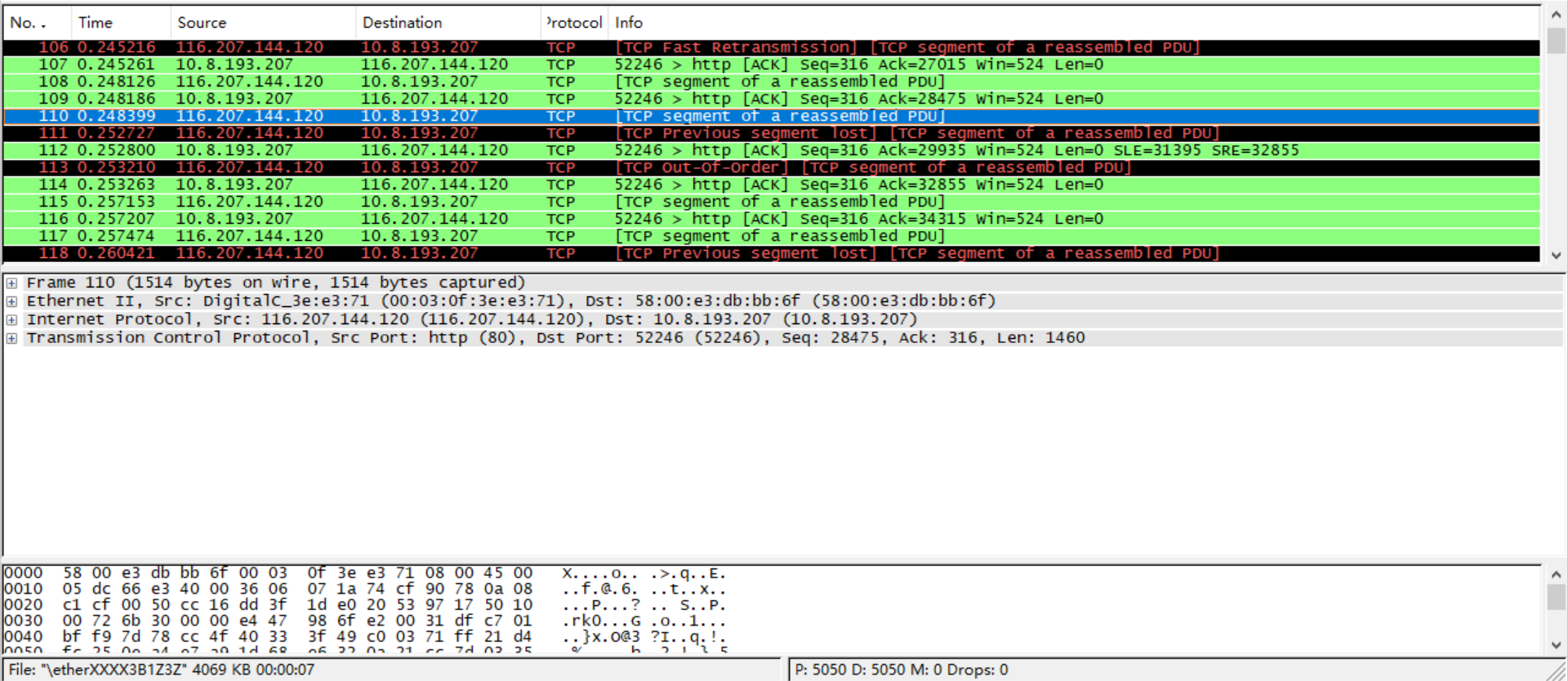

示意图1

由上至下分为是:

1)各个协议的数据包列表(显示的是捕获到的每个数据包的大概信息)

2)某一具体协议的各个层次的数据分析(某个数据包的层次结构和协议分析)

3)帧的十六进制具体数据展示(数据包在物理层上传递的数据)

Frame---------------------------------------------------数据链路层帧

Ethernet-------------------------------------------------以太网帧

Internet Protocol--------------------------------------IP数据报

Transmission Control Protocol--------------------运输层协议TCP/IP

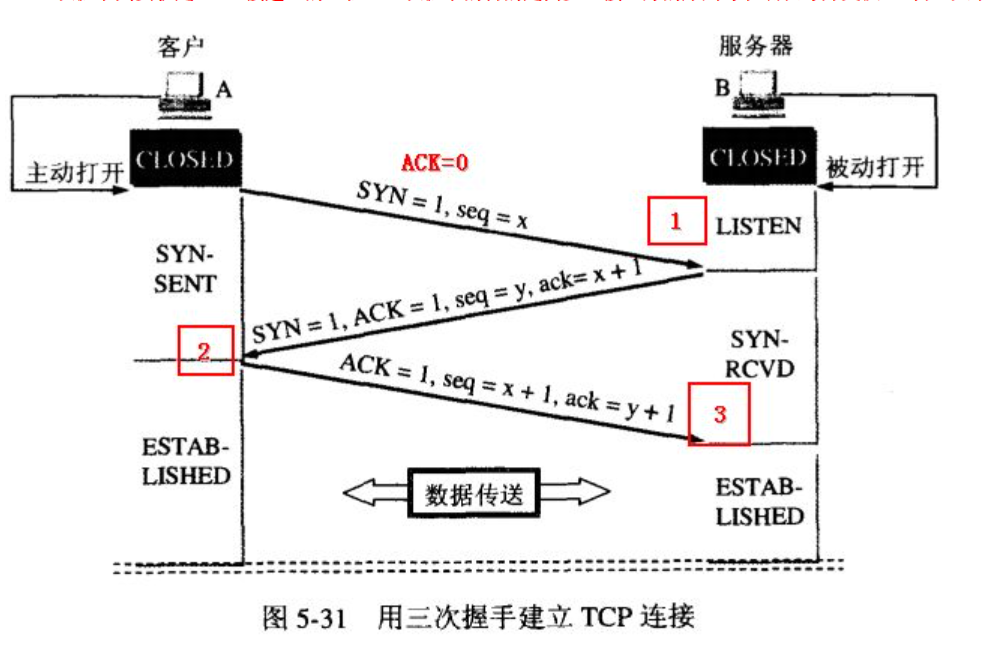

                                 首先是三次握手的示意图:

三次握手示意图

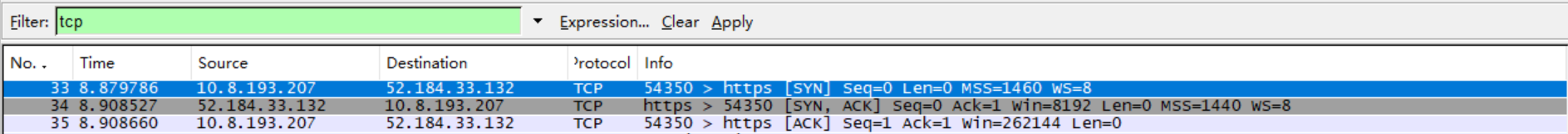

这里面我按照书上理解的是:(先上抓的包,根据SYN=1   SYN=1,ACK=1  ACK=1很容易找)

示意图

第一步:Client向Server发出连接请求报文段(第七版书上很详细,但是我认为先了解个大概再慢慢去看细节),其中同步位SYN=1(SYN=1表示这是一个连接请求或接受报文,SYN=1&&ACK=0->连接请求报文,SYN=1&&ACK=1->对方同意建立连接,在发出的响应报文中使用),同时初始序号seq=x。(1:seq即序号,指出本报文段所发送的数据的第一个字节的序号,我理解为当前所传数据第一个字节的序号。2:ACK表示确认ACK,只有ACK为1时,ack才有效。3:ack是确认号,期望收到对方下一个报文段的第一个数据字节的序号,我理解为当前所收到的数据尾巴+1)注意:SYN报文段(即SYN=1)不能携带数据,但是要消耗掉一个序号。(有了这句话,我们就能够理解接下来ack=x+1了,之前的请求连接虽然不带数据,但是会消耗序号,所以我们在下一次Server响应Client自然是期望所收的数据从x+1处开始,我们在第二步中同样不能携带数据,却依旧会消耗一个序号。)

以分析Client发出的连接请求报文段为例子进行分析:

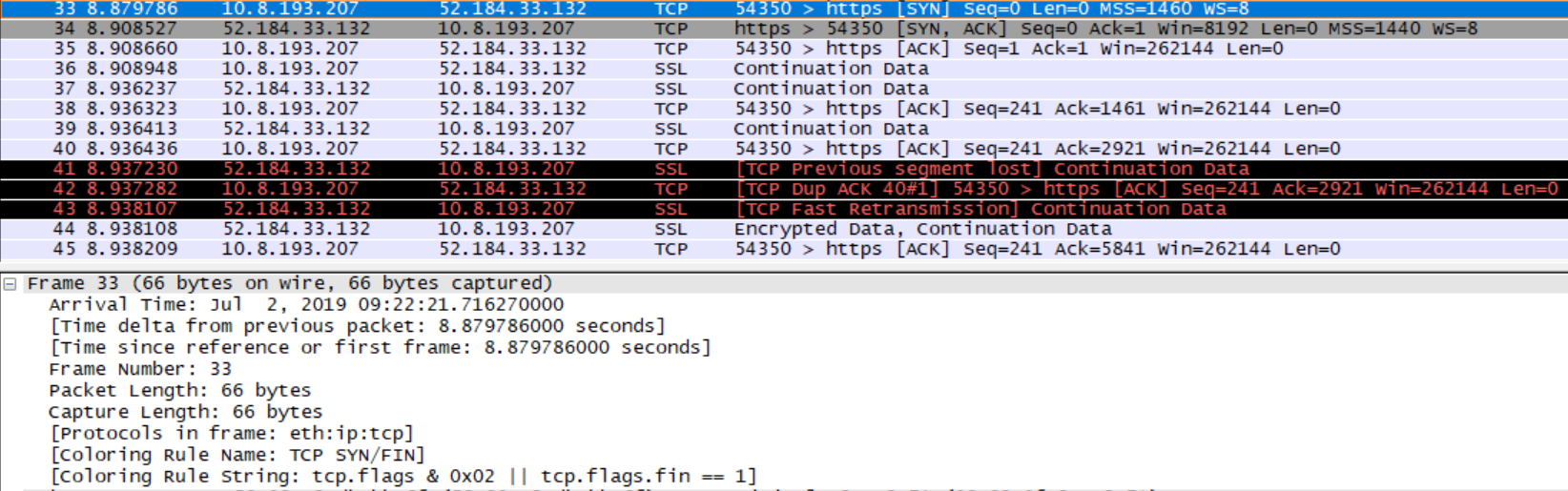

示意图

33号帧,显示到达时间,帧到达时间,编号,长度,帧的内部各个层次所用到的协议是ETH,IP,TCP。

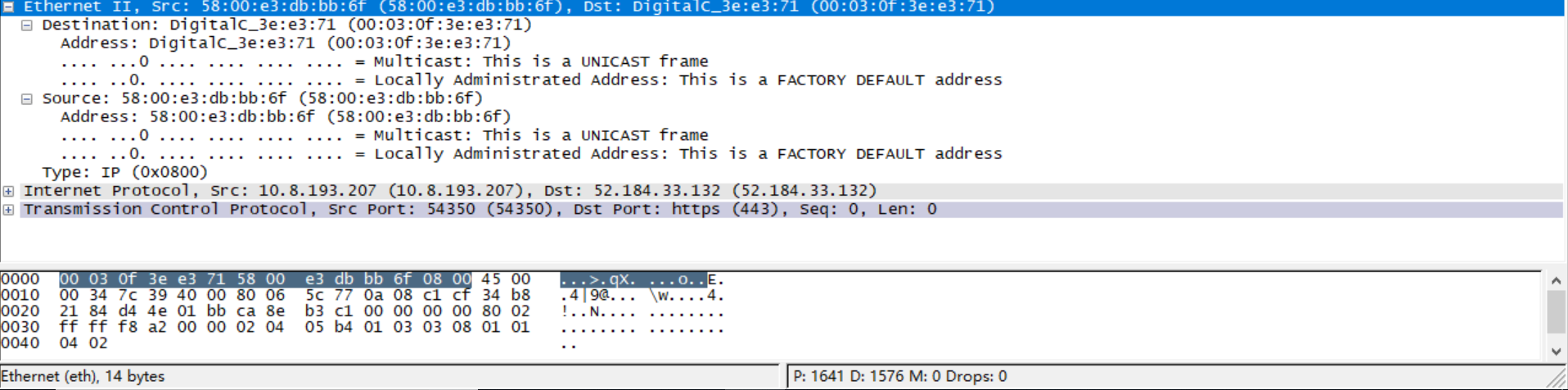

示意图

示意图

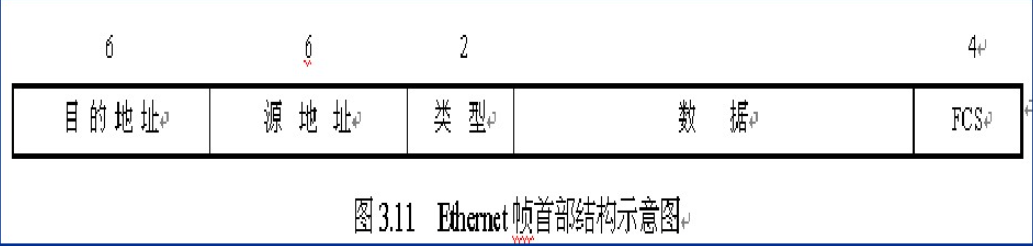

以太网帧首部14个字节,源地址是我的网卡,目的地址假设为一个网页,两个字节类型字段0x0800表示里面的数据是IP数据报

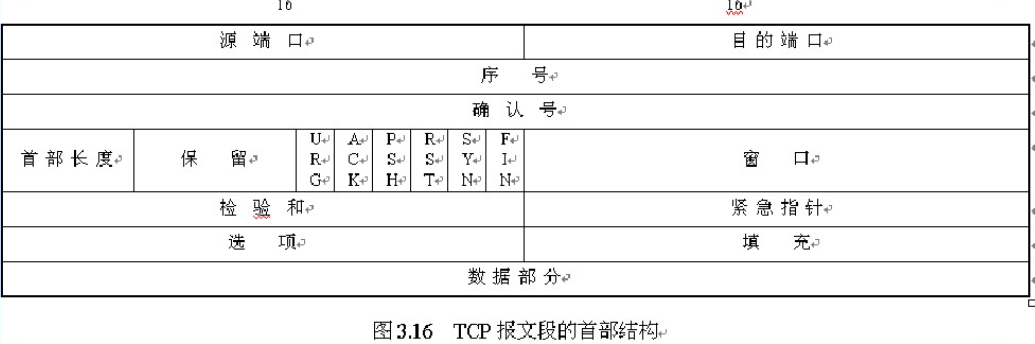

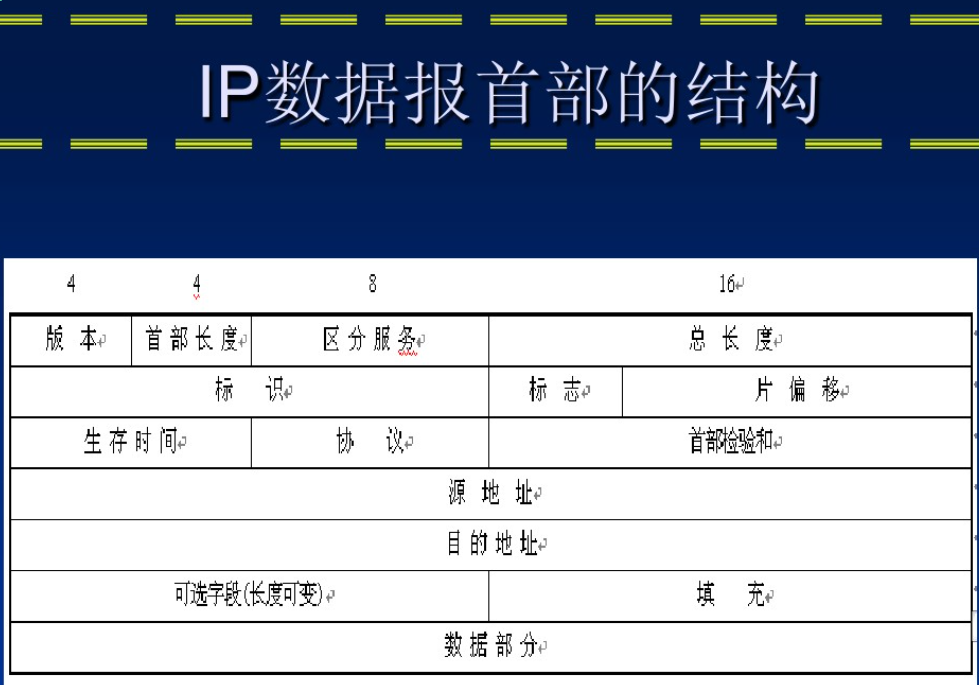

示意图

示意图

示意图

对着上图看即可

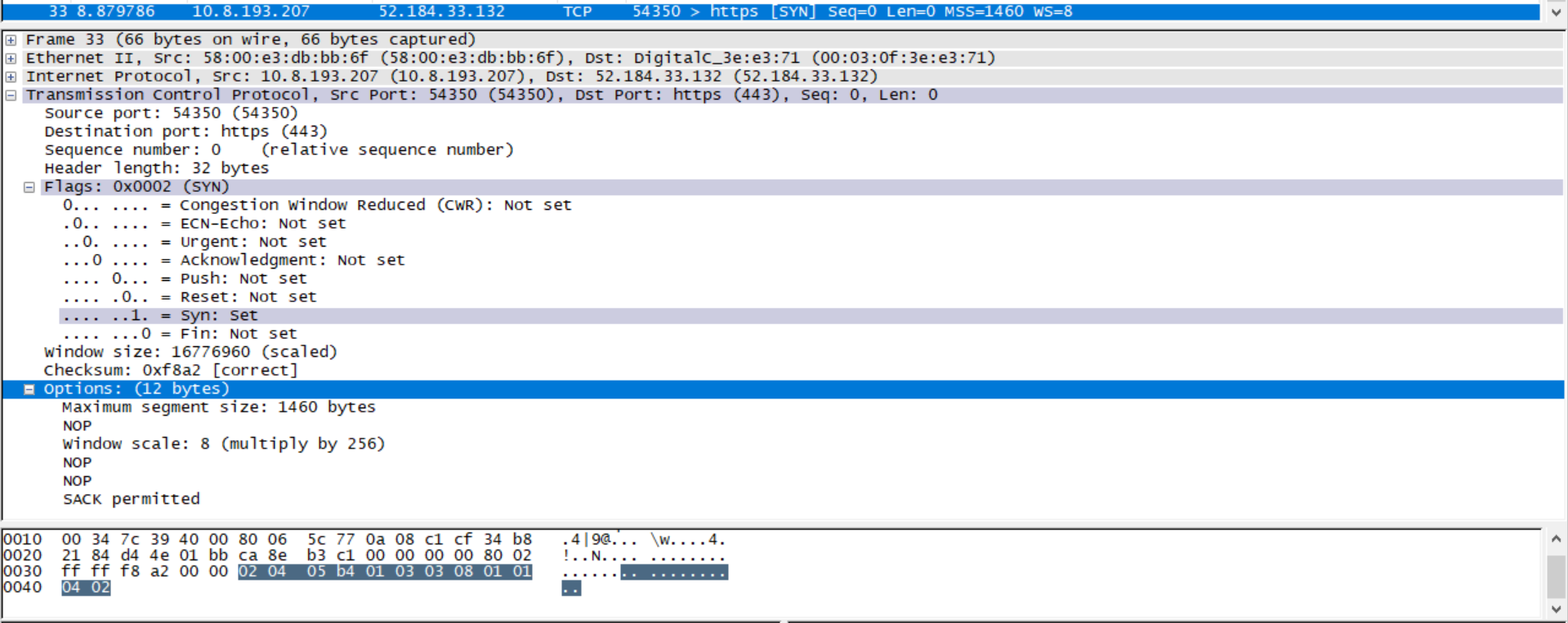

示意图

示意图

只看关键点:  这里面SYN=1, seq=x=0

第二步:Server收到Client的连接请求报文后,若同意,则向Client发送确认。此时SYN=1,ACK=1,ack=x+1,同第一步一样,选择一个初始序号seq=y,注意:此报文不携带数据,依旧消耗一个序号,TCP服务器进入SYN-RCVD(同步收到状态)。

示意图

确认中的SYN=1,ACK=1,seq=y=0,ack=x+1=1

第三步:Client收到Server的确认,还要向Server给出确认,ACK置1,ack=y+1,因为第二步中ack=y+1(因为第二步中给出的初始序号是seq=y,虽然不携带数据但是会占用一个序号,所以我们从ack=y+1这个头开始标记),由于第一步中seq=x,此时seq则为x+1了,此时TCP连接已经建立,Client进入ESTABLISHED(已建立连接)状态,当Server收到Client的确认后,也进入ESTABLISHED状态。(开始可粗略将Client的seq与Server的ack有数学上的关系来理解,书上的滑动窗口很好的解释了seq与ack的关系。)也可将第三步拆为两种,先发送ACK=1,ack=x+1的确认报文段,再发送一个同步报文段(SYN=1,seq=y),此时就变为了四报文握手。

示意图

向Server给出的确认中ACK=1,seq=x+1=1,ack=y+1=1。
