一、Ethereal抓包

打开“命令提示符”窗口,使用“Ping”命令测试本机与另外一台电脑的连通性。在使用“Ping”命令测试本机与另外一台电脑的连通性时,本地计算机向它发送4个ICMP数据包,它也会向本地计算机发送四个应答报文。因此,这8个报文将被网络协议分析软件捕获。

单击Capture-按默认过滤器-Start-抓包-Stop。

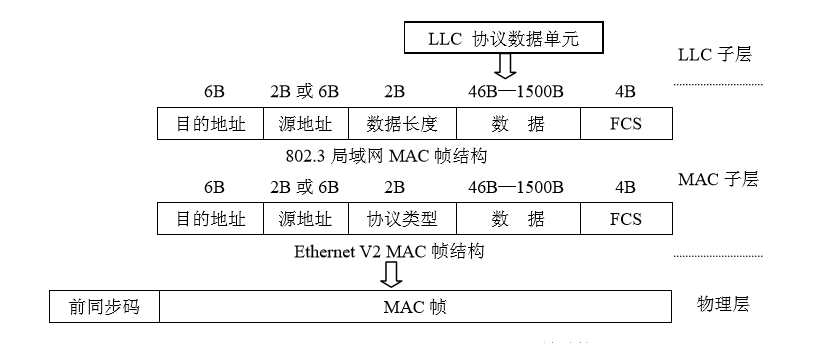

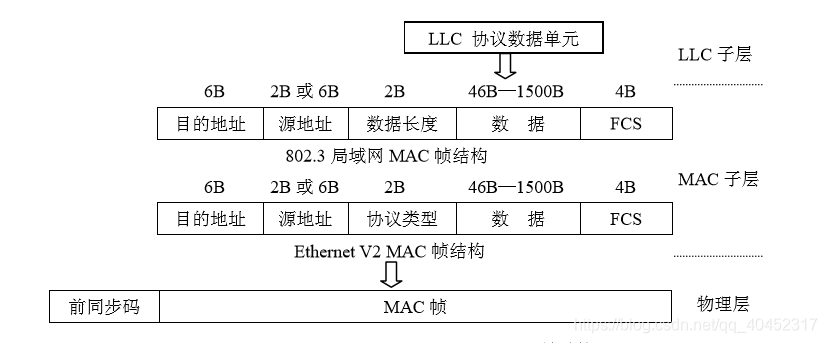

二、以太网帧结构解析

8个字节的前同步码分为7字节的前导符和1个字节的帧首定界。最后的的四个字节是帧尾检验字段。

前同步码

在帧中设置前导码和帧前定界符,以便于帧的识别。前7字节都是10101010,最后一个字节是10101011。用于将发送方与接收方的时钟进行同步,主要是有不同的以太网类型,同时发送接收速率也不会完全精确的帧速率传输,因此需要在传输之前进行时钟同步。

目的地址与源地址:

目的地址与源地址分别表示帧的接收结点与发送结点的硬件地址,又称为MAC地址,长度为6个字节。

类型字段:

类型字段长度为2个字节,在本程序中,它作为长度字段使用,表示数据段的长度。

数据字段:

数据字段是高层待发送的数据部分,数据字段的最小长度为46B。如果帧的数据字段值小于46B则应将其填充至46B,填充字符是任意的,不计入长度字段中。数据字段的最大长度为1500B。

校验字段:

校验字段采用32位FCS校验,俗称帧尾,即计算机网络数据链路层的协议数据单元(帧)的尾部字段,是一段4个字节的循环冗余校验码。源节点发送数据帧时,由帧的帧头和数据部分计算得出FCS,目的节点接收到后,用同样的方式再计算一遍FCS,如果与接收到的FCS不同,则认为帧在传输过程中发生了错误,从而选择丢弃这个帧。

三、实例分析

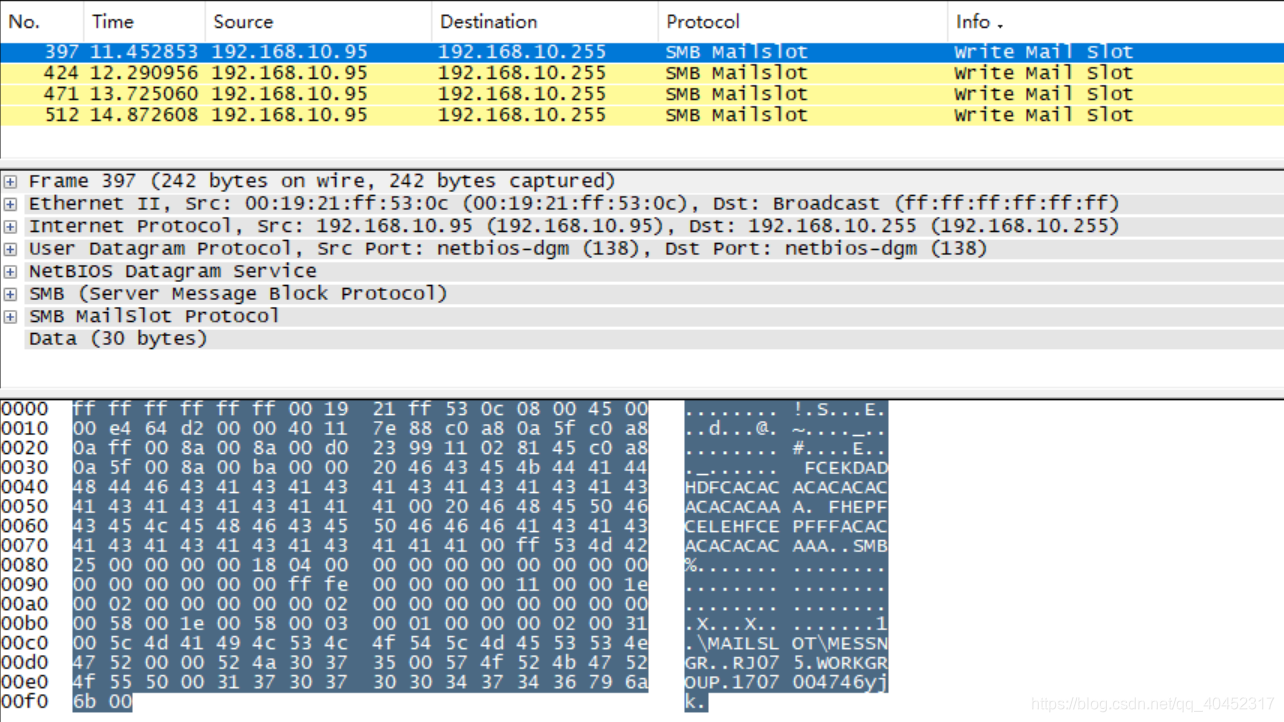

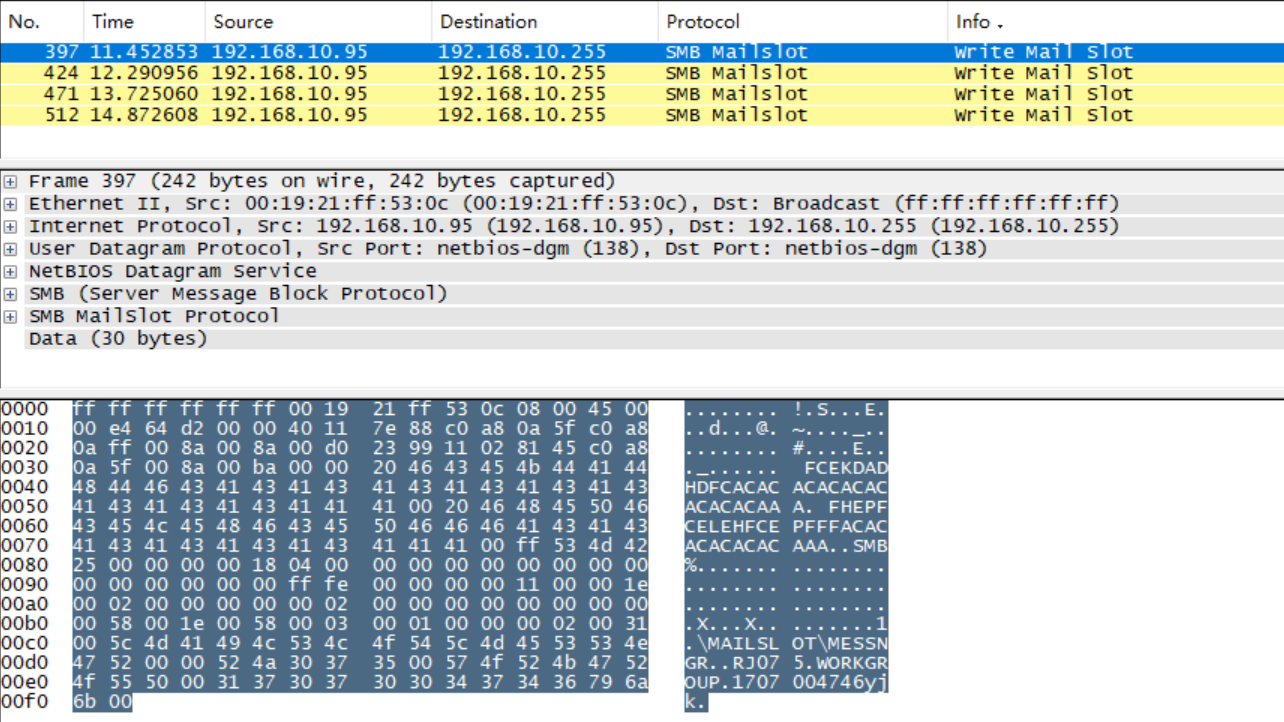

以下是抓包后的报文:

其中分为三个部分,最上面的黄色部分是报文列表窗口,显示的是对抓到的每个数据报文进行分析后的总结型信息,包括编号,时间,源地址,目标地址,协议,信息。

中部是数据报文协议信息。

下部是十六进制报文窗口。

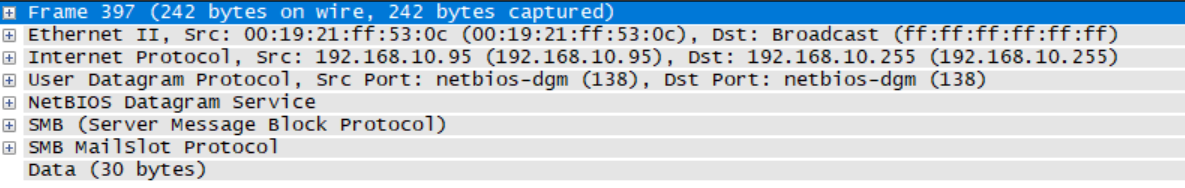

分开来看第二个窗口。

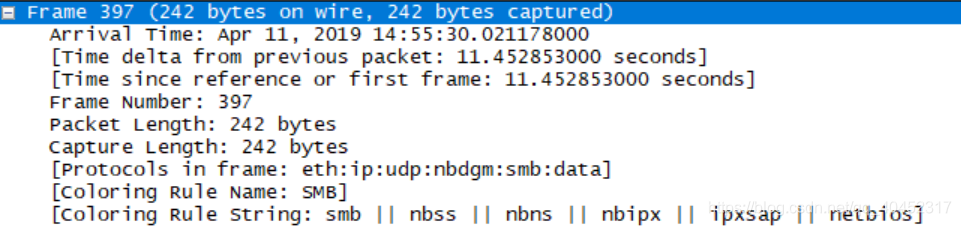

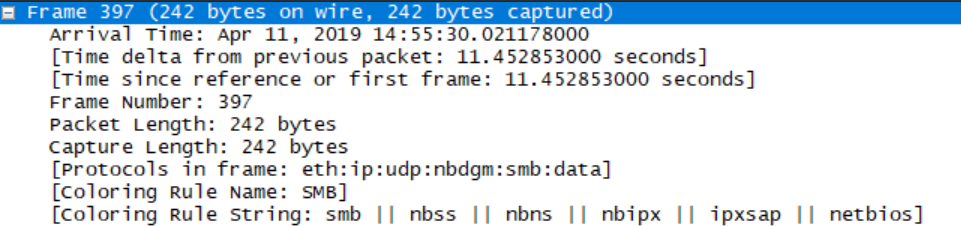

第一行,Frame 397(),frame就是帧的意思,397是抓到的包的编号,因为对包进行了过滤所以,只显示了所需要的包。第一行也就是对这个包的一些总结性的信息。

第二行,Ethernet II表示MAC帧的地址。目的地址(destination),源地址(source),协议类型(type)。

第三行,表示ip地址。Internet Protcol就是ip协议。

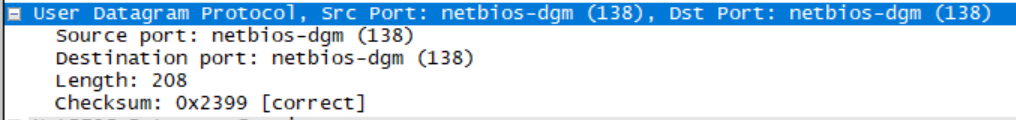

第四行:UDP协议(数据报协议),源端口号,目的端口号,长度,检验和。

源端口号:在需要对方回信的时候选用。不需要时可用全0
目的端口号:这在终点交付报文时必须要用到
16位UDP长度表示: 整个数据报(UDP首部+UDP数据)的最大长度。其最小值为8(仅有首部)
校验和:检测UDP用户数据报在传输中是否有错。有错就丢弃。在计算校验和的时候要在UDP用户数据报之前增加12个字节的伪首部。UDP的校验和是把首部和数据部分一起都校验。

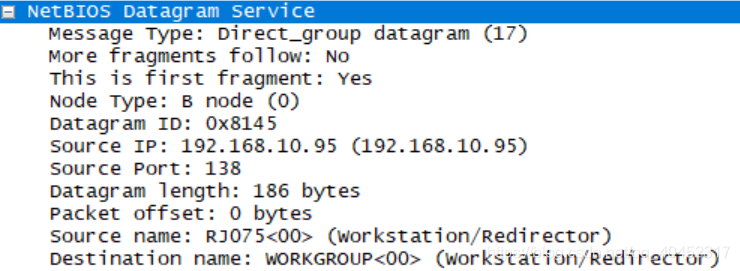

第五行:NetBIOS协议。

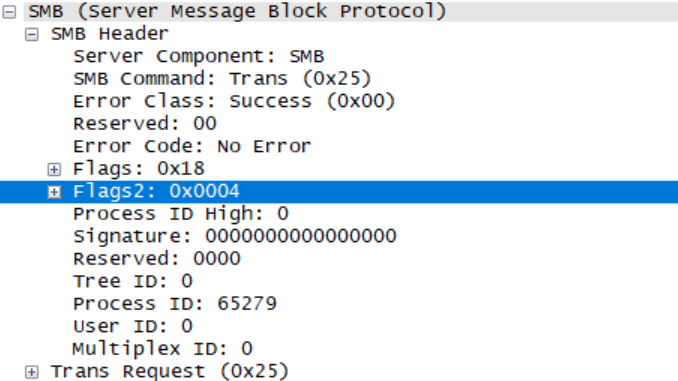

第六行:SMB协议。

主要是作为Microsoft网络的通讯协议。SMB 是在会话层(session layer)和表示层(presentation layer)以及小部分应用层(application layer)的协议。

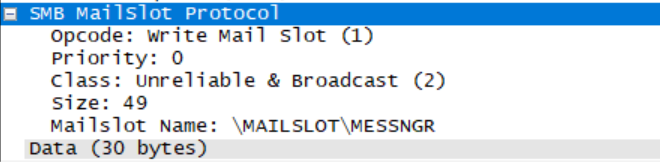

第七行:SMB Mailslot协议(命令行send发送的数据)。这里包含了发送的数据。也就是data。

四、实验问题

1、列出报文中的协议类型:

IP协议,UDP协议,NetBIOS协议,SMB协议,SMB Mailslot协议。

在报文中直接可以看到这些协议。

2、EthernetV2 规定以太网的 MAC 层的报文格式分为 7 字节的前导符、1 字节的帧首定界、6 字节的目的 MAC 地址、6 字节的源 MAC 地址、2 字节的类型、 46~ 1500 字节的 数据字段和 4 字节的帧尾校验字段。分析一个 Ethernet V2 帧,查看这个帧由 几部分组成,缺少了哪几部分?为什么?

这个帧由 6 字节的目的 MAC 地址、6 字节的源 MAC 地址、2 字节的类型、 46~1500 字节的数据字段组成。 1字节的帧首定界和 4 字节的帧尾校验字段。

缺少了 7 字节的前导符、1 字节、 还有 4 字节的 FCS 帧尾检验。这三部分用过后都会在适配器上被丢弃, 不会提交给上一层。 因此我们抓的包中没有这些信息。

这道题是要查看帧的信息,也就是第二行。(Ethernet II表示MAC帧的地址)。

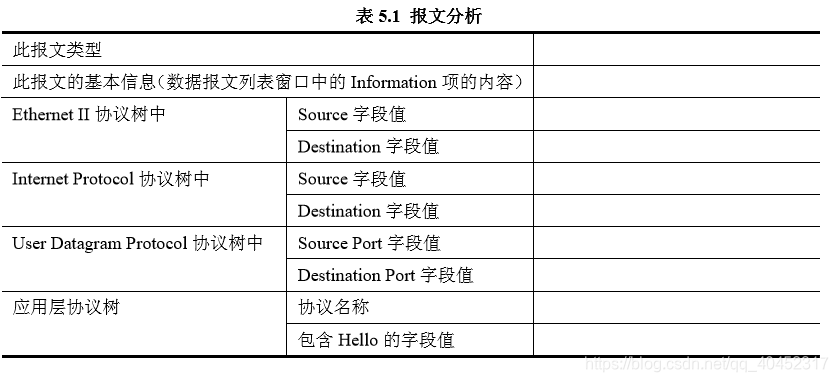

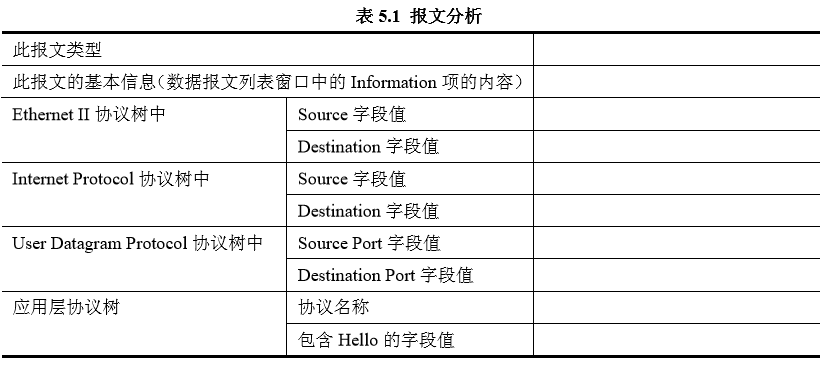

3、

直接照着包中的信息填就行了。

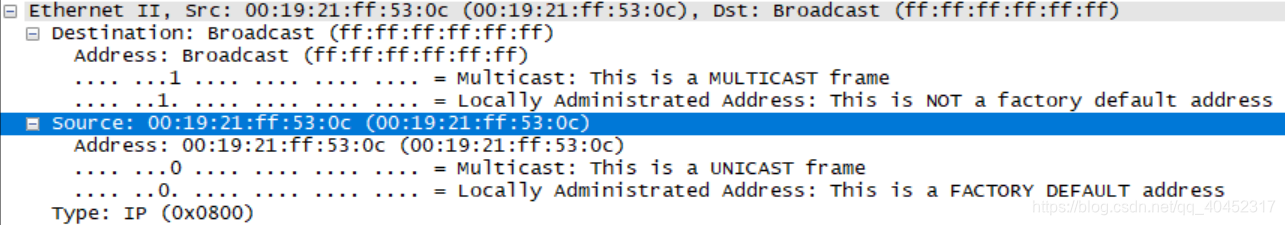

Ethernet II 协议中的source(Src)是表示源地址,Dstination(Dst)表示目的地址。

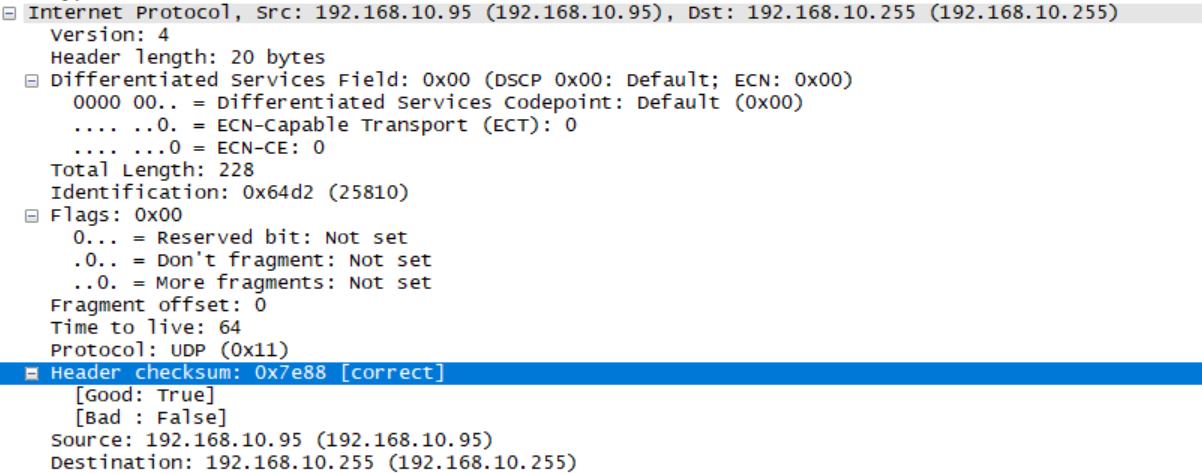

Internet Protocol协议:

UDP(User Datagram Protocol)协议:

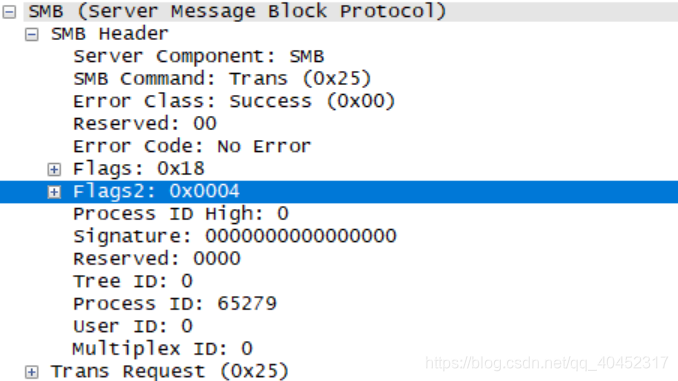

应用层协议树:

含有hello的值的字段可以填写十六进制的信息。
