k8s 安装部署dashboard仪表板

一、概述

Kubernetes仪表板是用于Kubernetes集群的基于web的通用UI。
它允许用户管理集群中运行的应用程序、故障排除以及管理集群本身

二、安装环境

这里已经用二进制部署好了一套多master的k8s集群

k8s集群master01：192.168.245.211
k8s集群master02：192.168.245.206k8s集群node01：192.168.245.209
k8s集群node02：192.168.245.210etcd集群节点1：192.168.245.211
etcd集群节点2：192.168.245.209
etcd集群节点3：192.168.245.210

三、获得yaml

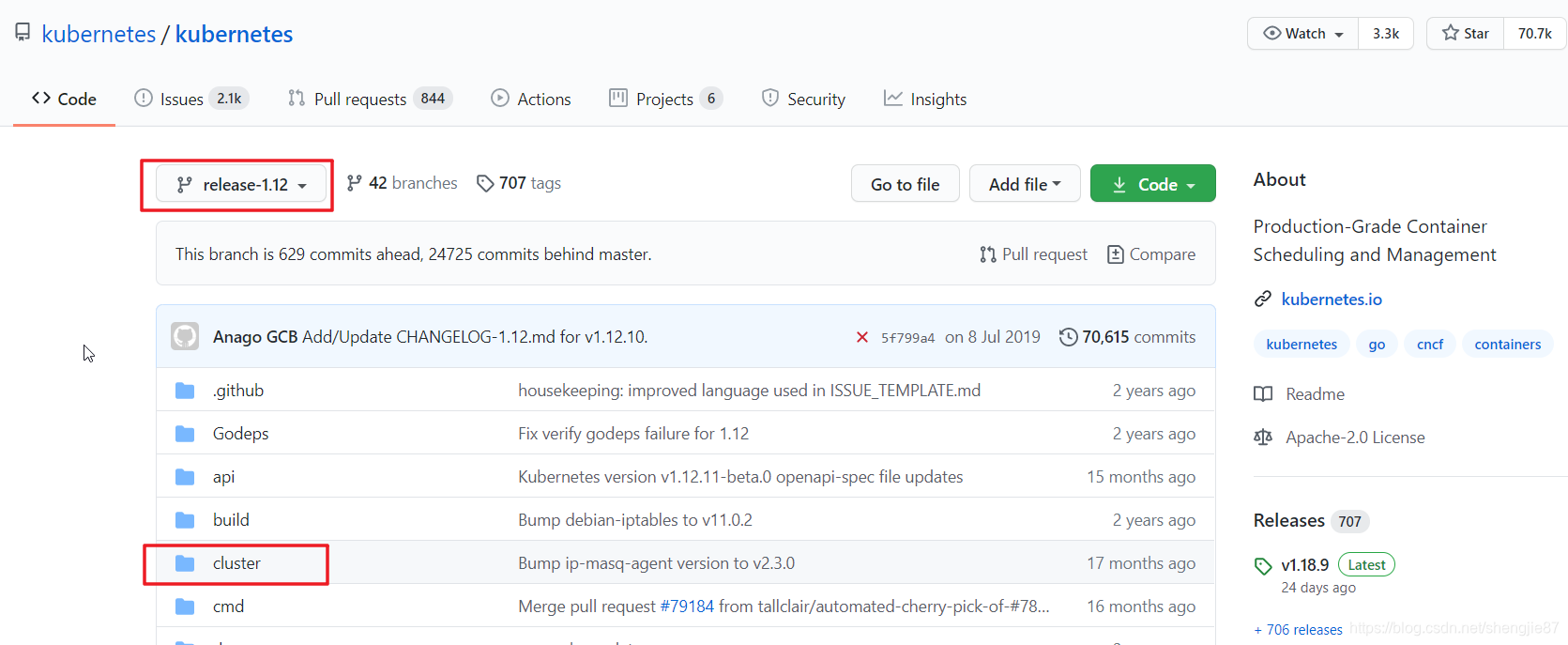

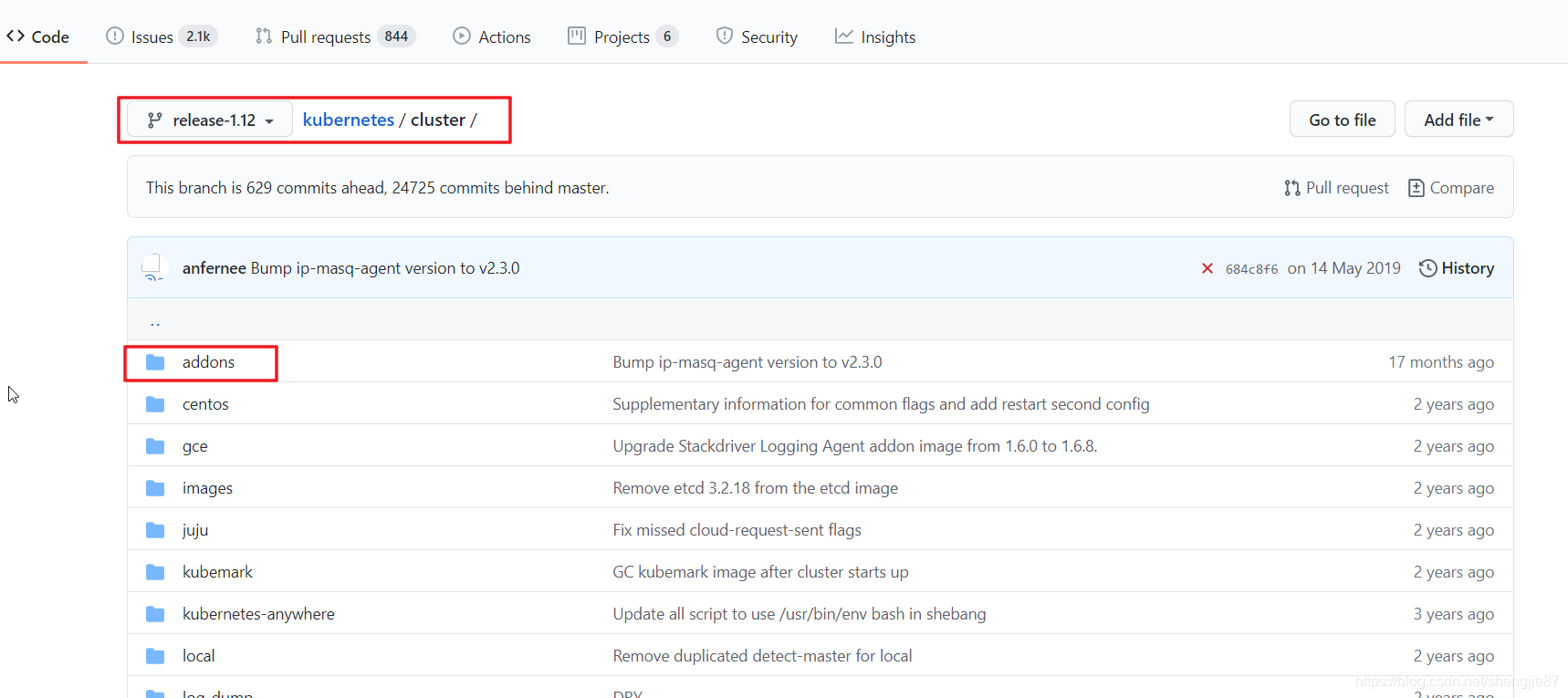

首先进入k8s的github：https://github.com/kubernetes/kubernetes

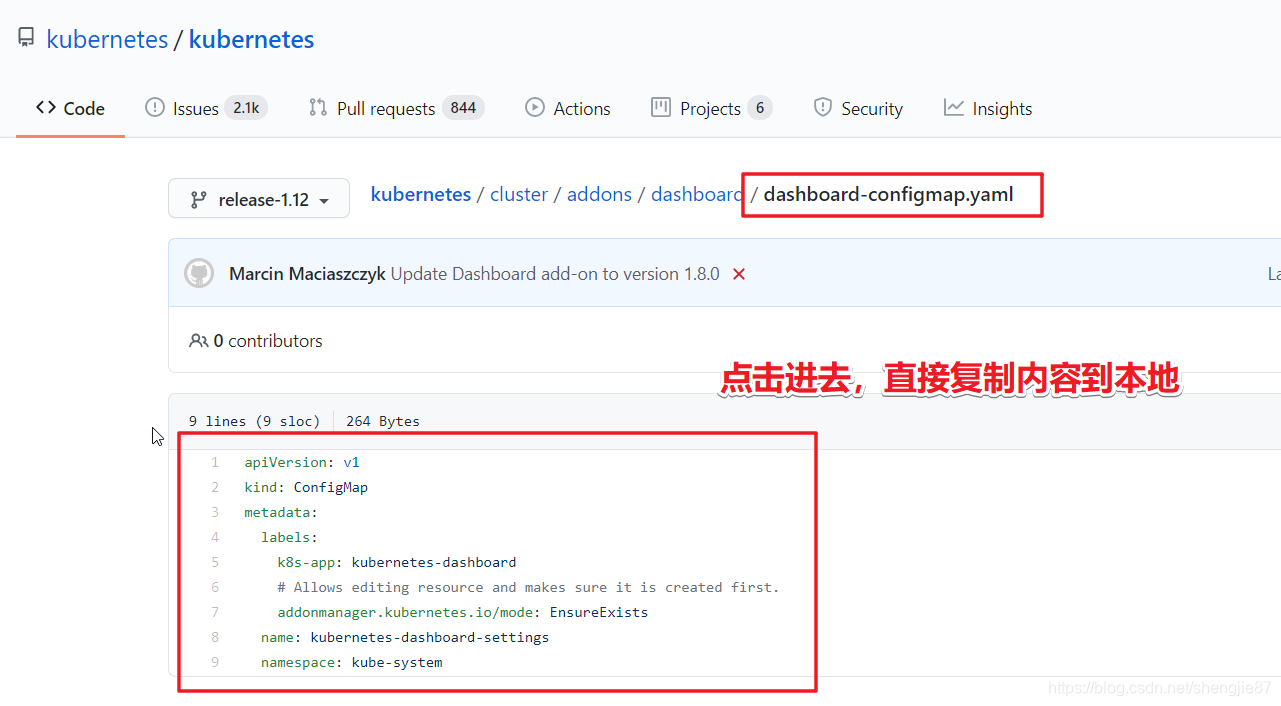

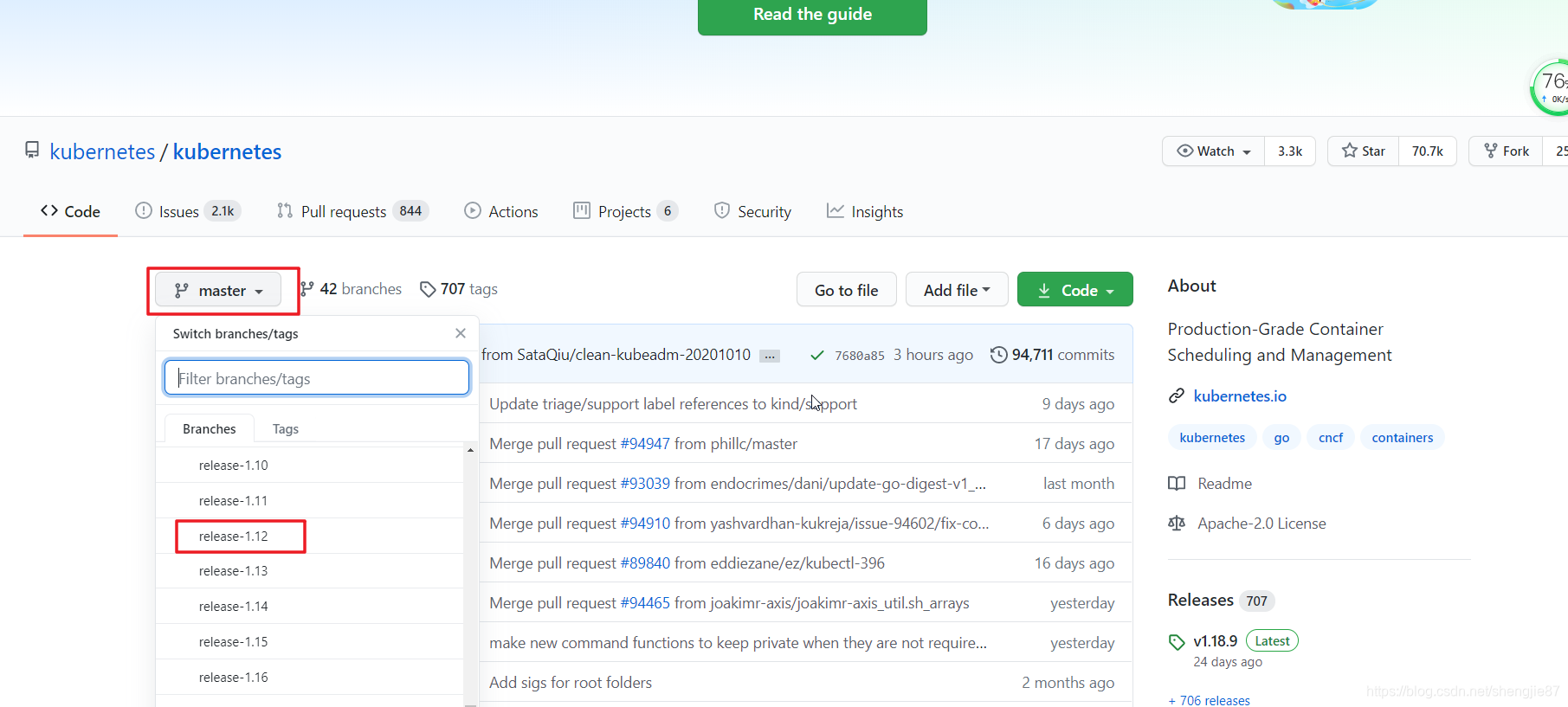

因为k8s我们安装的版本是1.12.3版本所以到github找到相对应的dashboard版本，复制yaml到本地
注意：高版本的dashboard版本可能会不兼容

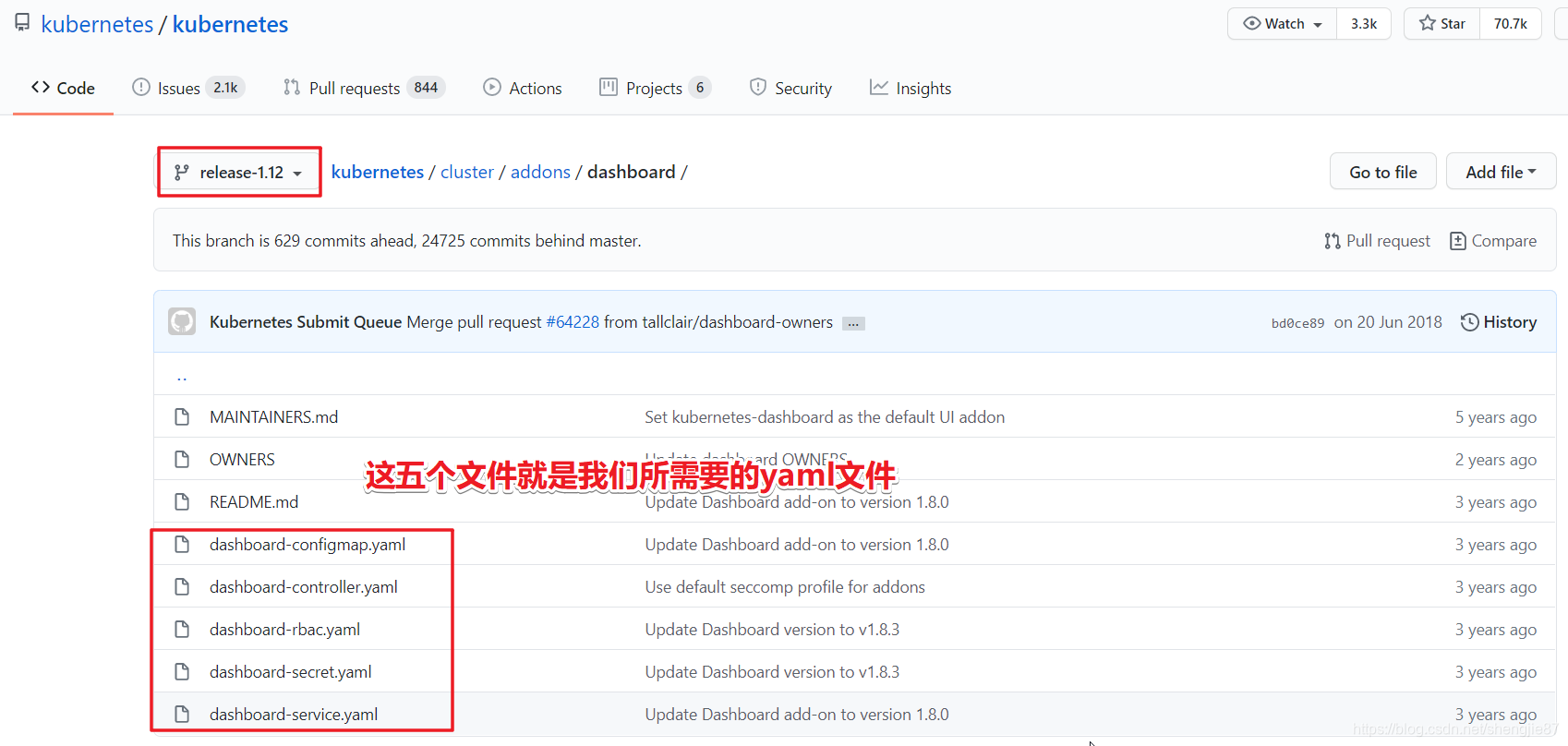

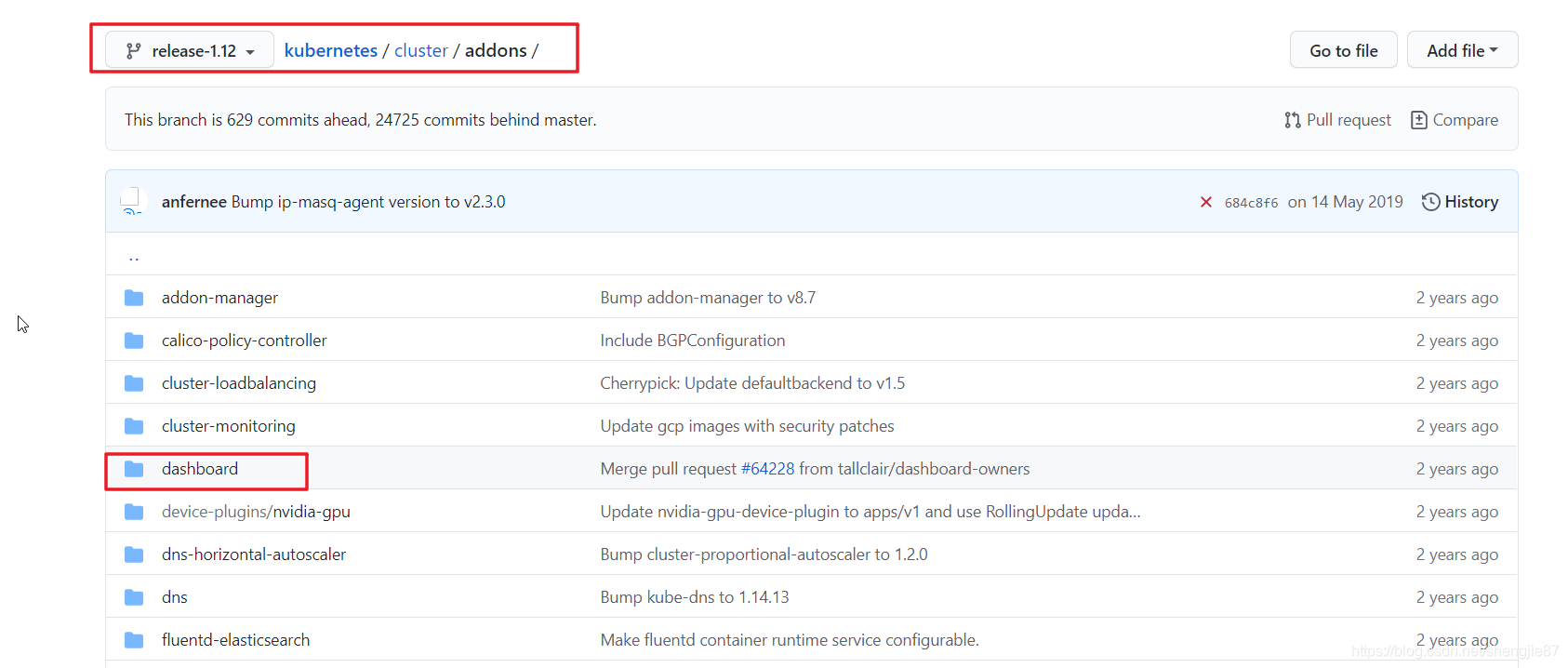

或者直接访问：https://github.com/kubernetes/kubernetes/tree/release-1.12/cluster/addons/dashboard

四、修改yaml文件

首先新建一个dashboard目录，用于存放所有dashboard相关文件

[root@master01 ~]# cd k8s/
[root@master01 k8s]# mkdir dashboard

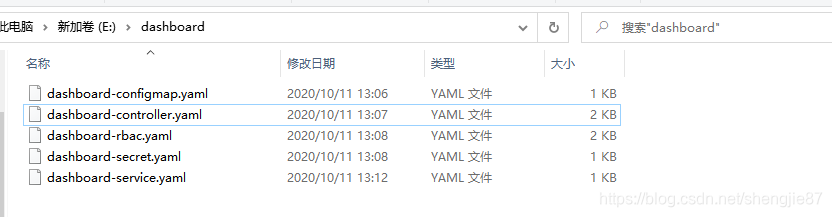

将5个yaml文件上传到虚拟机上

[root@master01 dashboard]# ls
dashboard-controller.yaml   dashboard-secret.yaml   dashboard-configmap.yaml    dashboard-rbac.yaml  dashboard-service.yaml

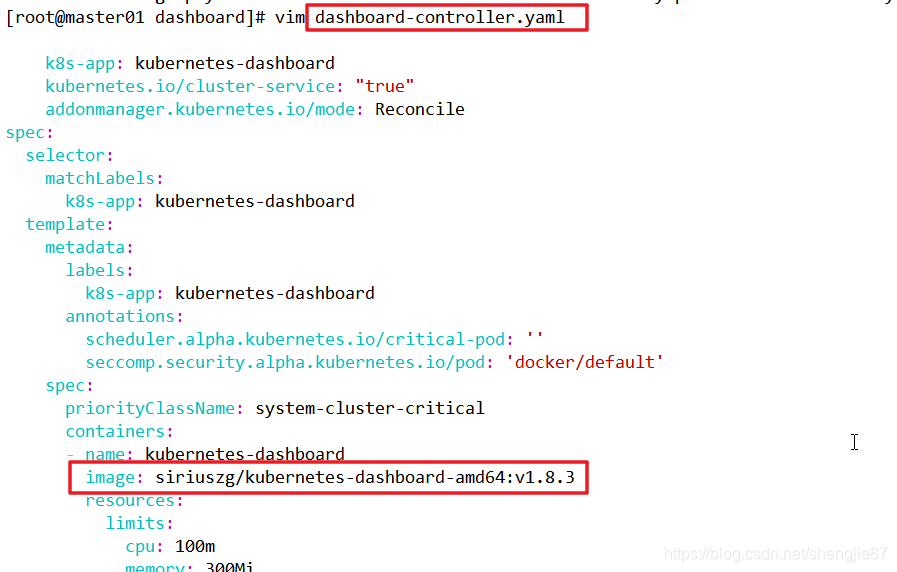

1、修改dashboard-controller.yaml

找到image: k8s.gcr.io/kubernetes-dashboard-amd64:v1.8.3
将镜像改成：siriuszg/kubernetes-dashboard-amd64:v1.8.3
否则镜像拉取会报错，因为k8s.gcr.io是国外的网站，因为某些不可描述的问题镜像拉取不下来的

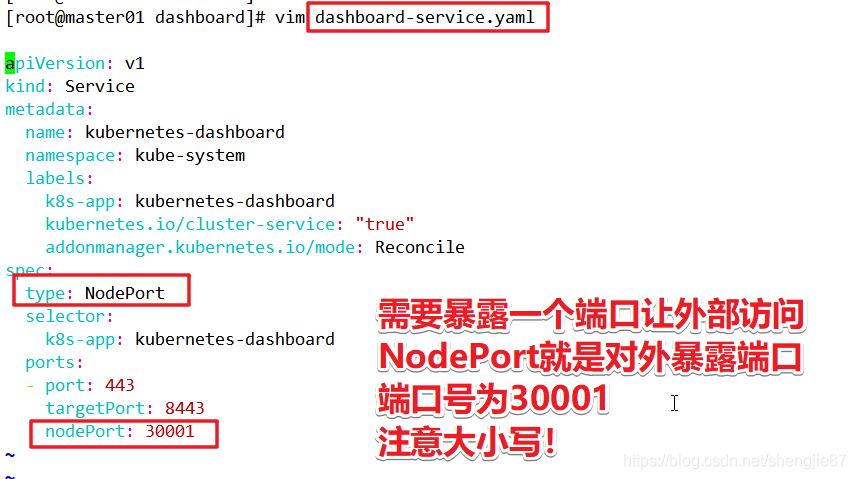

2、修改dashboard-service.yaml

在dashboard-service.yaml添加如下两行内容

spec:type: NodePortselector:k8s-app: kubernetes-dashboardports:- port: 443targetPort: 8443nodePort: 30001

五、部署dashboard

应用5个yaml文件，注意执行的顺序！！！

[root@master01 dashboard]# kubectl create -f dashboard-rbac.yaml
role.rbac.authorization.k8s.io/kubernetes-dashboard-minimal created
rolebinding.rbac.authorization.k8s.io/kubernetes-dashboard-minimal created[root@master01 dashboard]# kubectl create -f dashboard-secret.yaml
secret/kubernetes-dashboard-certs created
secret/kubernetes-dashboard-key-holder created[root@master01 dashboard]# kubectl create -f dashboard-configmap.yaml
configmap/kubernetes-dashboard-settings created[root@master01 dashboard]# kubectl create -f dashboard-controller.yaml
serviceaccount/kubernetes-dashboard created
deployment.apps/kubernetes-dashboard created[root@master01 dashboard]# kubectl create -f dashboard-service.yaml
service/kubernetes-dashboard created

查看该命名空间下的pod，Running表示正常，如果是在指定命名空间下创建的pod查看需要-n [命名空间]

[root@master01 etcd-cert]# kubectl get pods -n kube-system
NAME                                    READY   STATUS    RESTARTS   AGE
kubernetes-dashboard-65f974f565-7n8qv   1/1     Running   10         28m

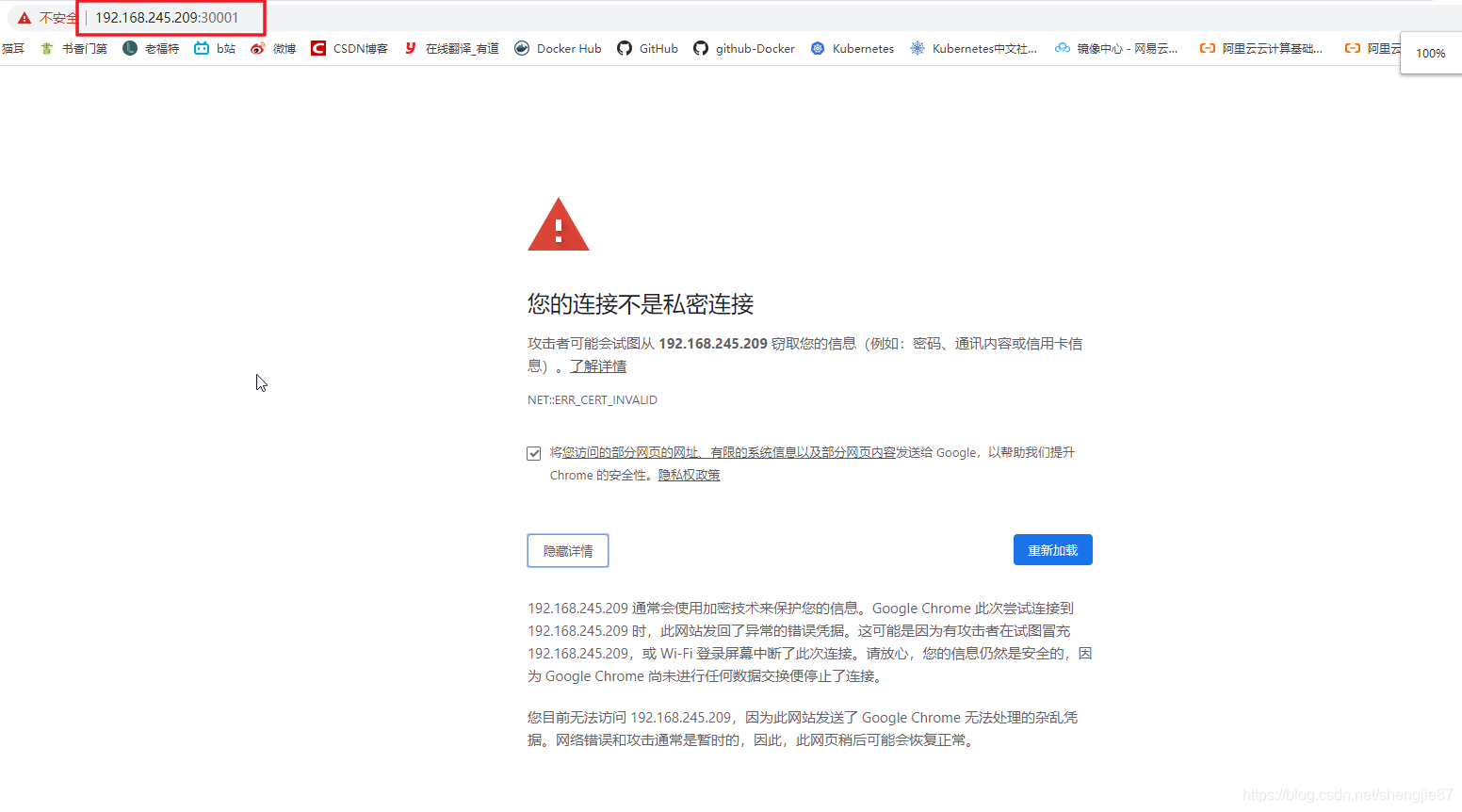

访问网页出现如下界面无法访问，由于是https协议访问的，所以必须需要证书
这里用的谷歌浏览器，用firefox没有这个问题

1、 创建自签证书

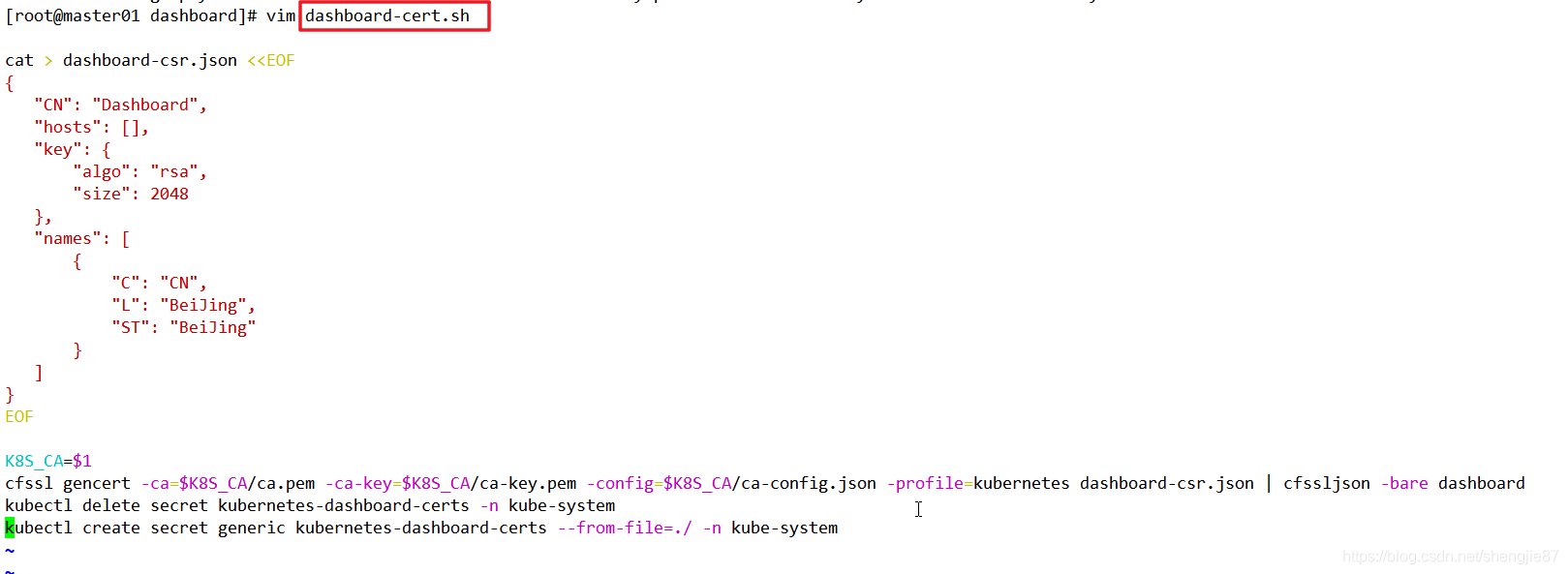

创建自签证书，根证书还是用的之前创建k8s集群的那一套，这里写了一个脚本，签发证书，生成dashboard的证书

[root@master01 dashboard]# vim vim dashboard-cert.sh

[root@master01 dashboard]# bash dashboard-cert.sh /root/k8s/k8s-cert/
2020/10/11 14:12:40 [INFO] generate received request
2020/10/11 14:12:40 [INFO] received CSR
2020/10/11 14:12:40 [INFO] generating key: rsa-2048
2020/10/11 14:12:40 [INFO] encoded CSR
2020/10/11 14:12:40 [INFO] signed certificate with serial number 554203672686759515690476517992263359047347411388
2020/10/11 14:12:40 [WARNING] This certificate lacks a "hosts" field. This makes it unsuitable for
websites. For more information see the Baseline Requirements for the Issuance and Management
of Publicly-Trusted Certificates, v.1.1.6, from the CA/Browser Forum (https://cabforum.org);
specifically, section 10.2.3 ("Information Requirements").
secret "kubernetes-dashboard-certs" deleted
secret/kubernetes-dashboard-certs created

修改yaml添加证书文件

[root@master01 dashboard]# vim dashboard-controller.yaml args:# PLATFORM-SPECIFIC ARGS HERE- --auto-generate-certificates- --tls-key-file=dashboard-key.pem   //添加dashboard私钥- --tls-cert-file=dashboard.pem      //添加dashboard证书

重新应用yaml文件

[root@master01 dashboard]# kubectl apply -f dashboard-controller.yaml
serviceaccount/kubernetes-dashboard unchanged
deployment.apps/kubernetes-dashboard configured

重新查看pod信息，这里可以看到dashboard这次部署在了另外一台节点上

[root@master01 dashboard]# kubectl get pods,svc -n kube-system -o wide
NAME                                        READY   STATUS    RESTARTS   AGE   IP            NODE              NOMINATED NODE
pod/kubernetes-dashboard-7dffbccd68-f4rhv   1/1     Running   0          60s   172.17.75.2   192.168.245.210   <none>NAME                           TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)         AGE     SELECTOR
service/kubernetes-dashboard   NodePort    10.0.0.250   <none>        443:30001/TCP   49m     k8s-app=kubernetes-dashboard

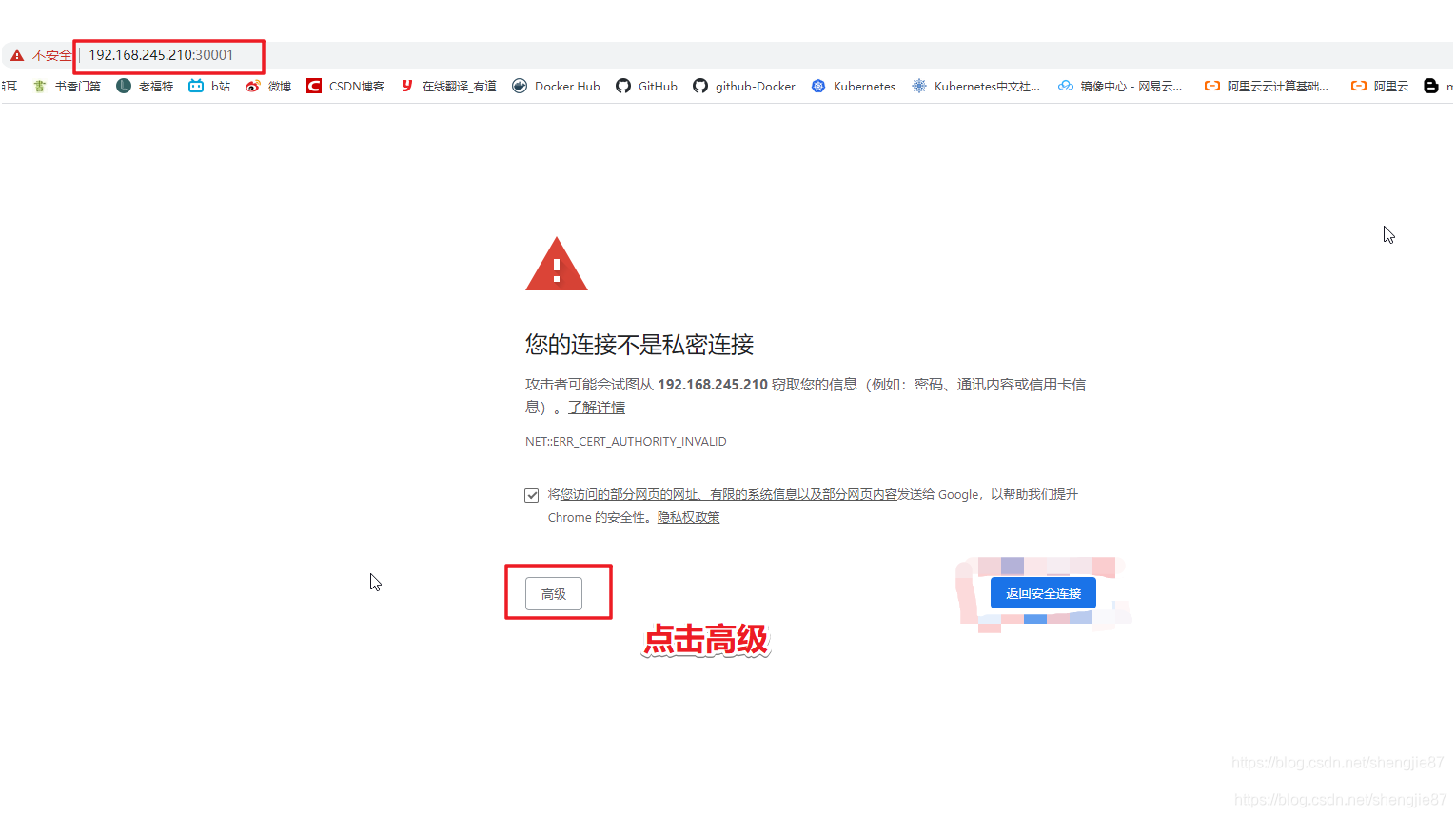

再次访问网页，因为这个证书是我们自己签发的，谷歌浏览器不认，点击“高级”

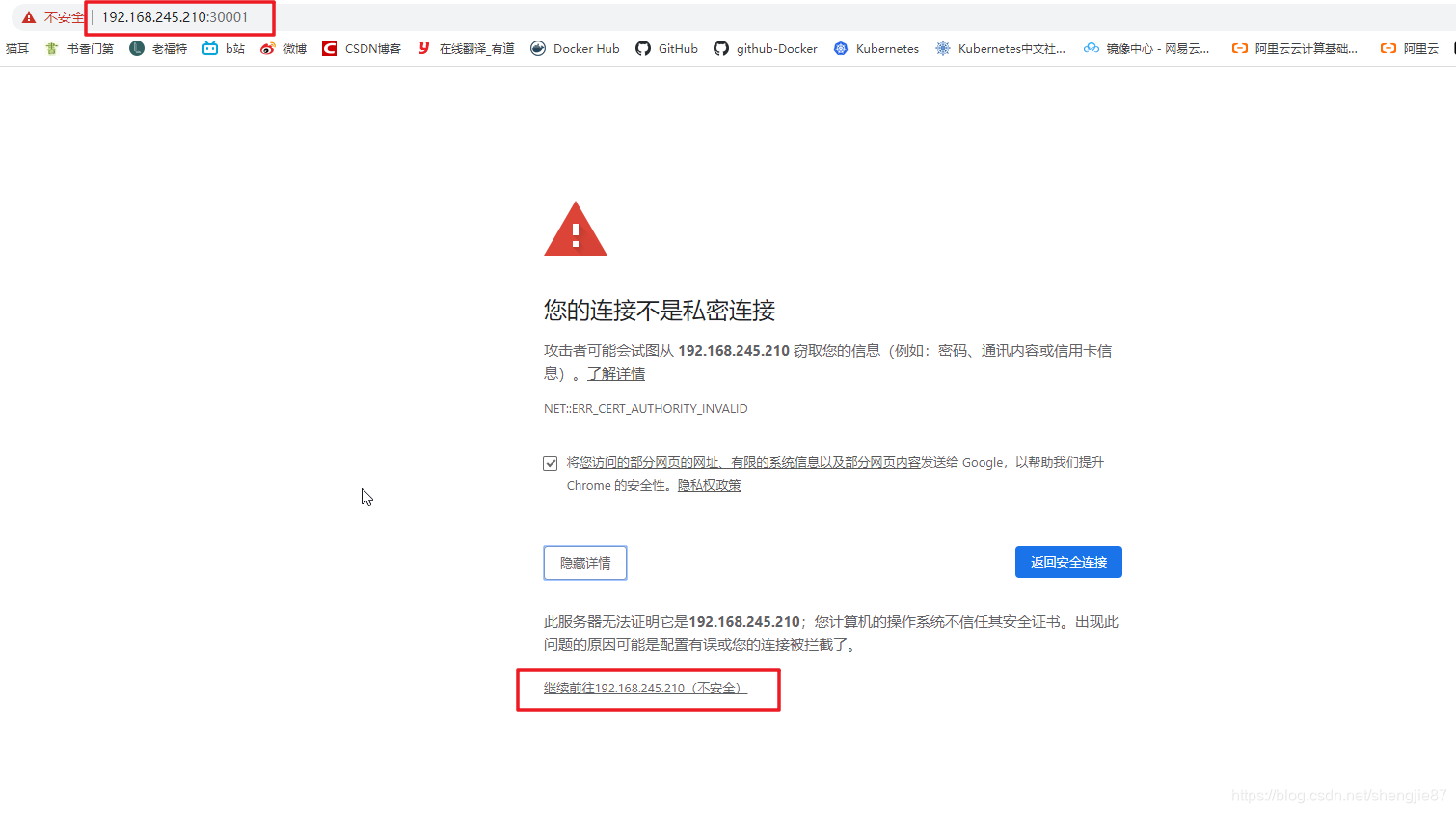

点击“继续前往”

2、创建token令牌

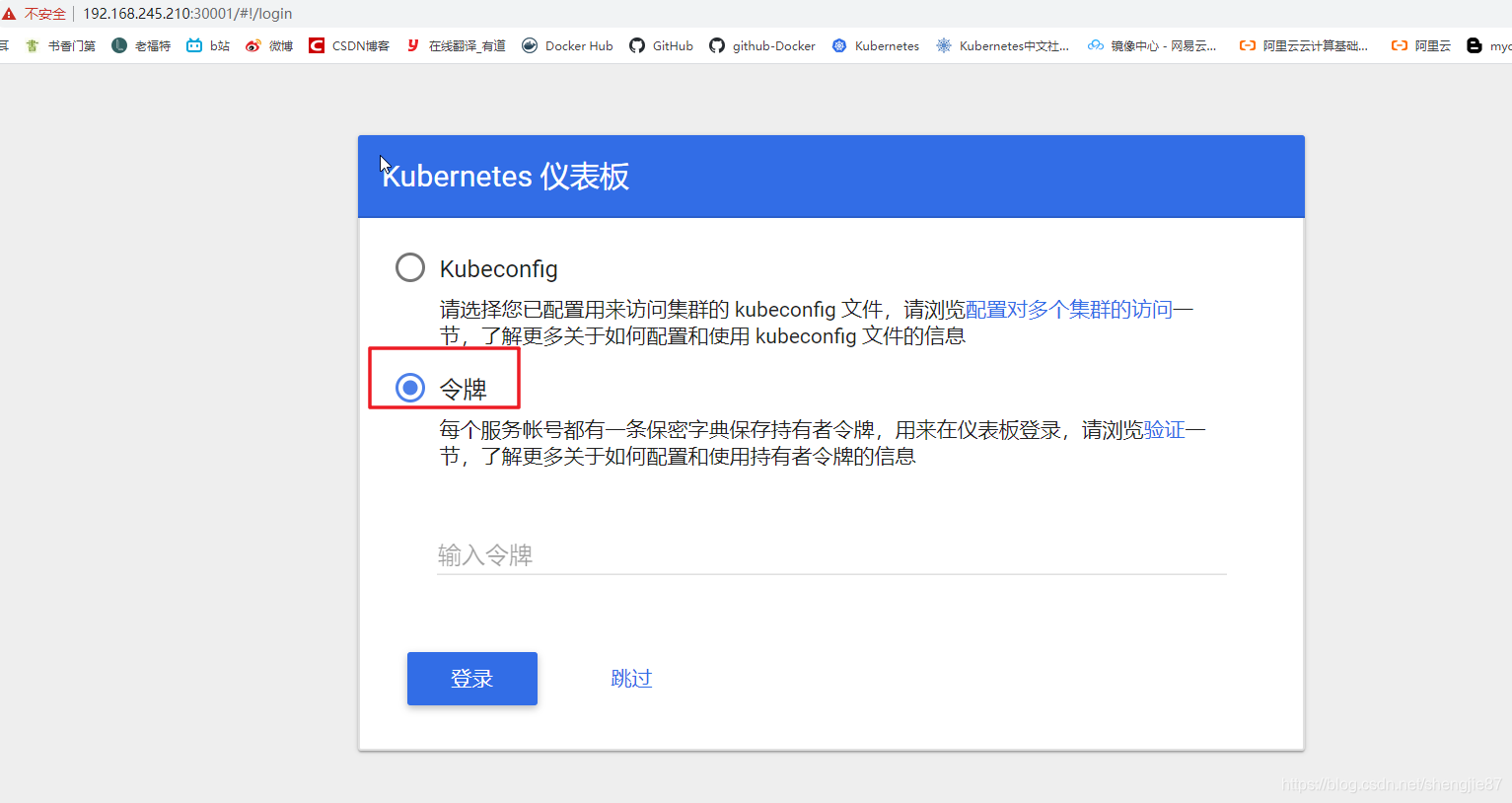

点击进入之后出现如下界面，这一步主要是dashboard为了鉴权，什么人登陆进来需要给什么样的权限，实际上就是选择以什么样的方式登录，这里选择令牌

因为每个ServiceAccount都会产生一个secret，所以这里创建一个服务账户叫做dashboard-admin，并进行集群角色的绑定，把这个用户跟集群角色cluter-admin进行绑定，让它拥有cluter-admin的权限，而cluter-admin拥有最高权限

其实这一步的目的就是创建一个账户，让他具有集群管理员的权限登录到dashboard

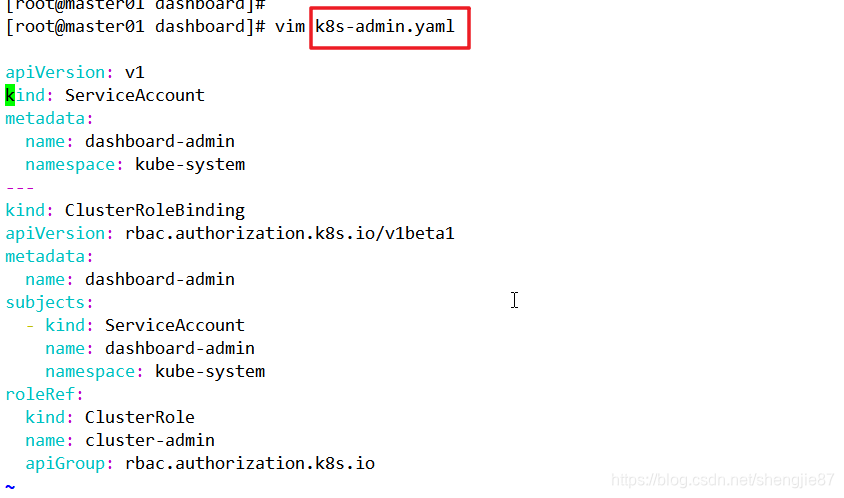

[root@master01 dashboard]# vim k8s-admin.yaml

应用此yaml文件

[root@master01 dashboard]# kubectl apply -f k8s-admin.yaml
serviceaccount/dashboard-admin created
clusterrolebinding.rbac.authorization.k8s.io/dashboard-admin created

查看令牌，dashboard-admin-token-vbm2k这个就是我们生成的token

[root@master01 dashboard]# kubectl get secret -n kube-system
NAME                               TYPE                                  DATA   AGE
dashboard-admin-token-vbm2k        kubernetes.io/service-account-token   3      8s
default-token-x4rjz                kubernetes.io/service-account-token   3      11d
kubernetes-dashboard-certs         Opaque                                10     9m23s
kubernetes-dashboard-key-holder    Opaque                                2      63m
kubernetes-dashboard-token-svz9c   kubernetes.io/service-account-token   3      63m
metrics-server-token-88l8l         kubernetes.io/service-account-token   3      2d18h

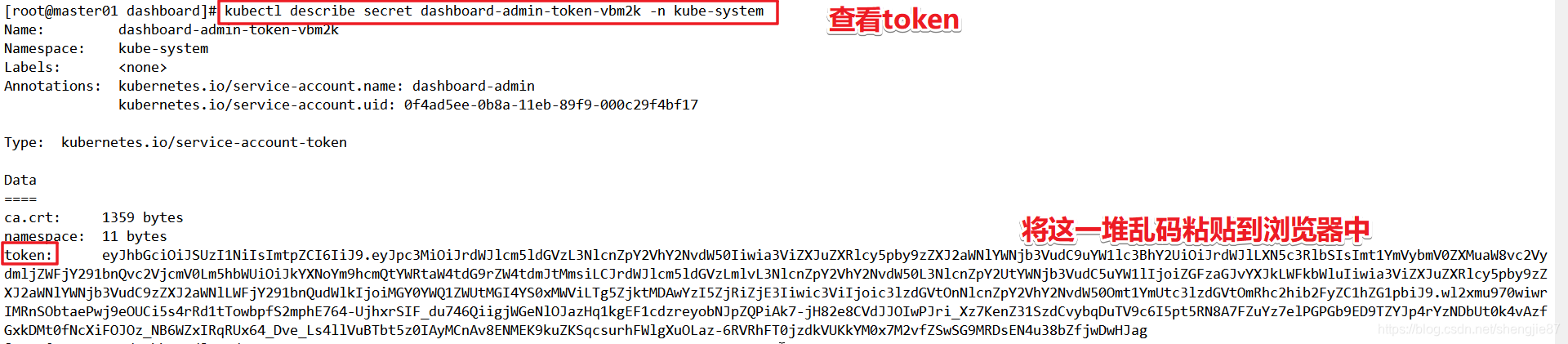

查看token的详情

[root@master01 dashboard]# kubectl describe secret dashboard-admin-token-vbm2k -n kube-system

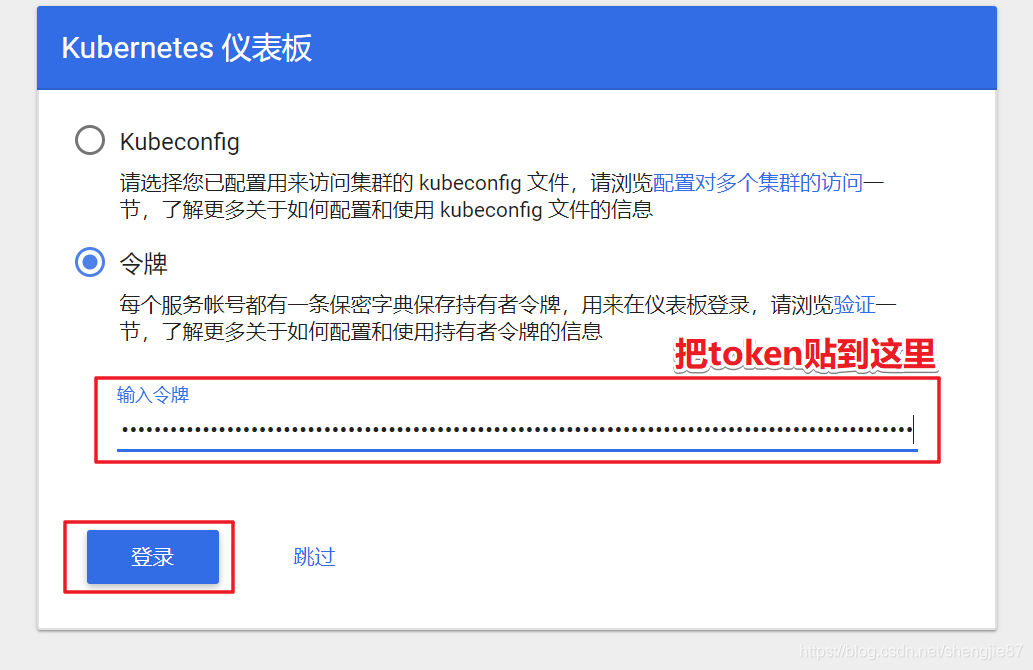

回到浏览器

六、验证访问dashboard

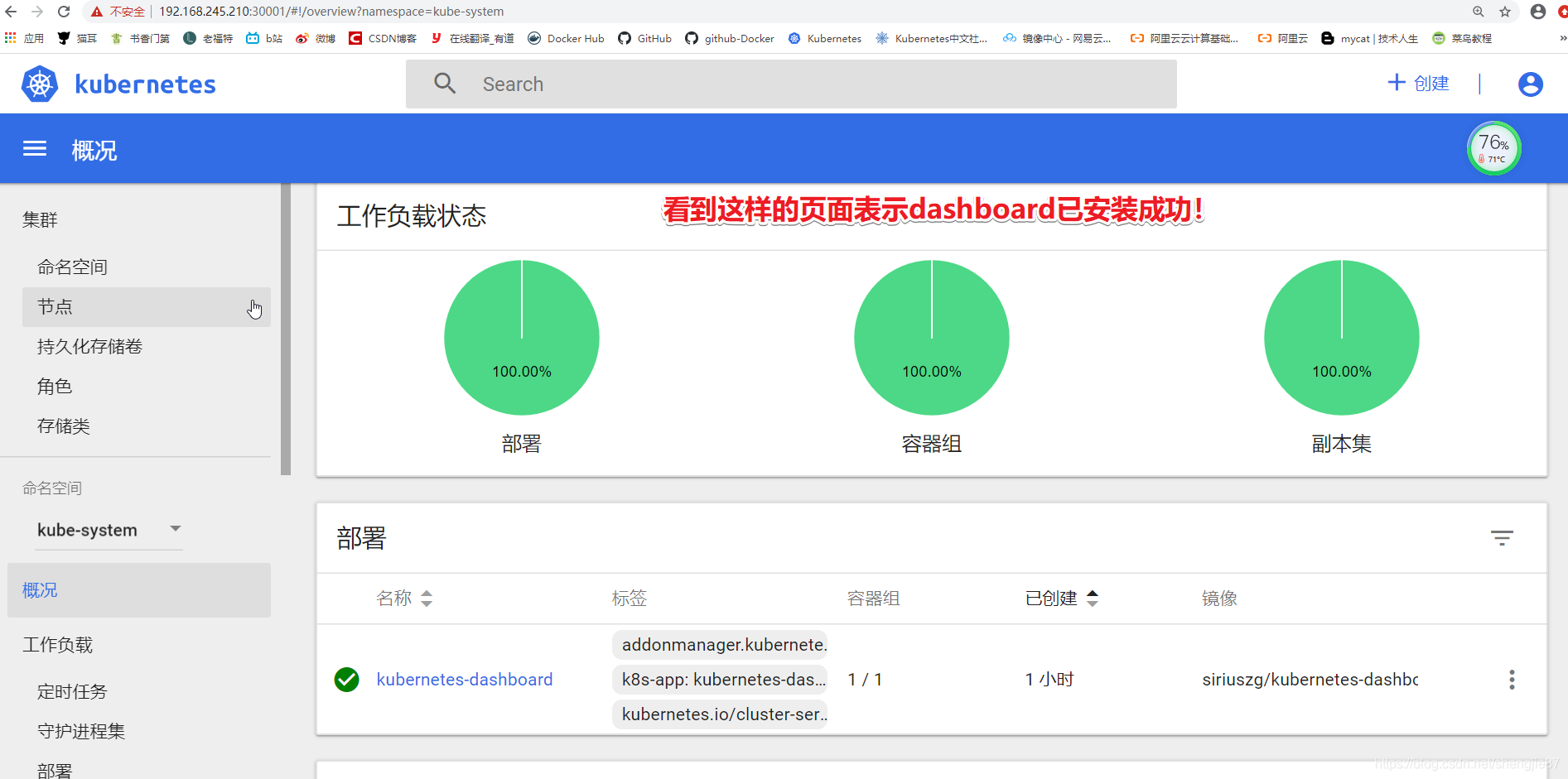

成功登陆，出现如下界面，就可以对k8s集群进行管理了

注：如果pod状态不正常，可以使用如下命令查看详细信息进行排错

kubectl describe pod kubernetes-dashboard-7dffbccd68-f4rhv（pod名称） -n kube-system

七、关于ServiceAccount

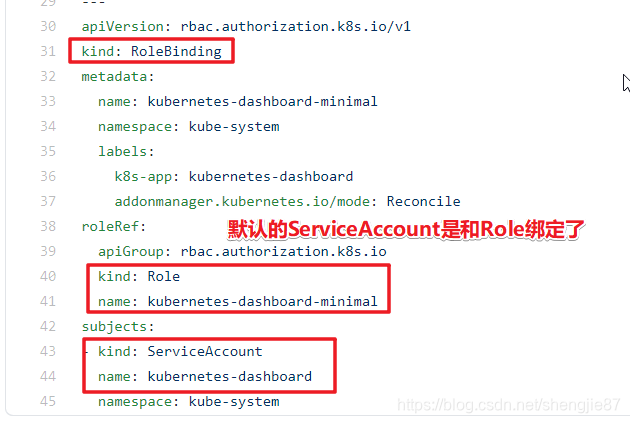

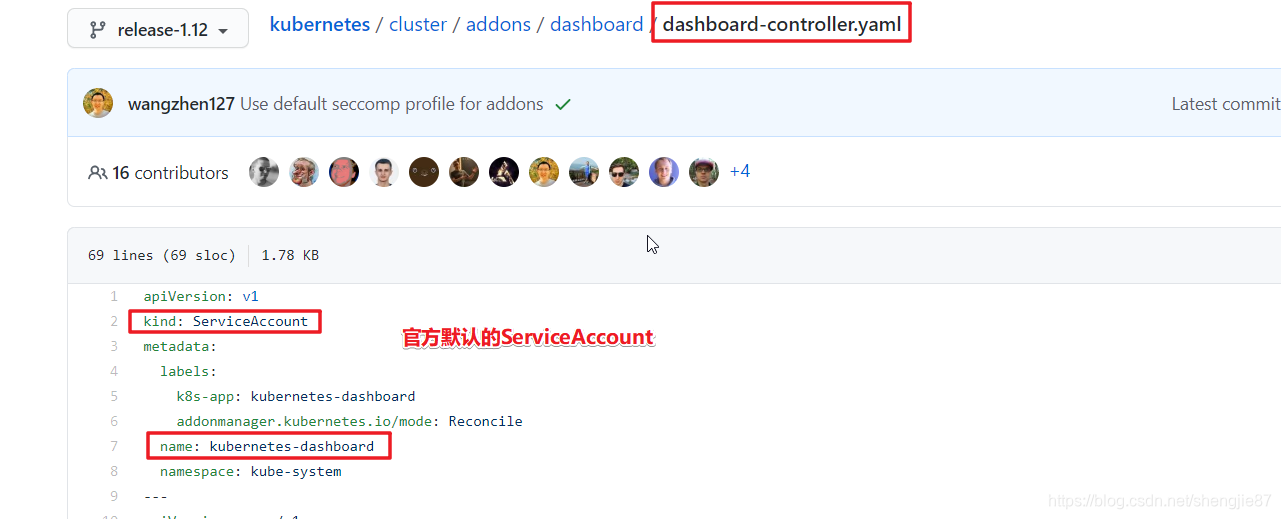

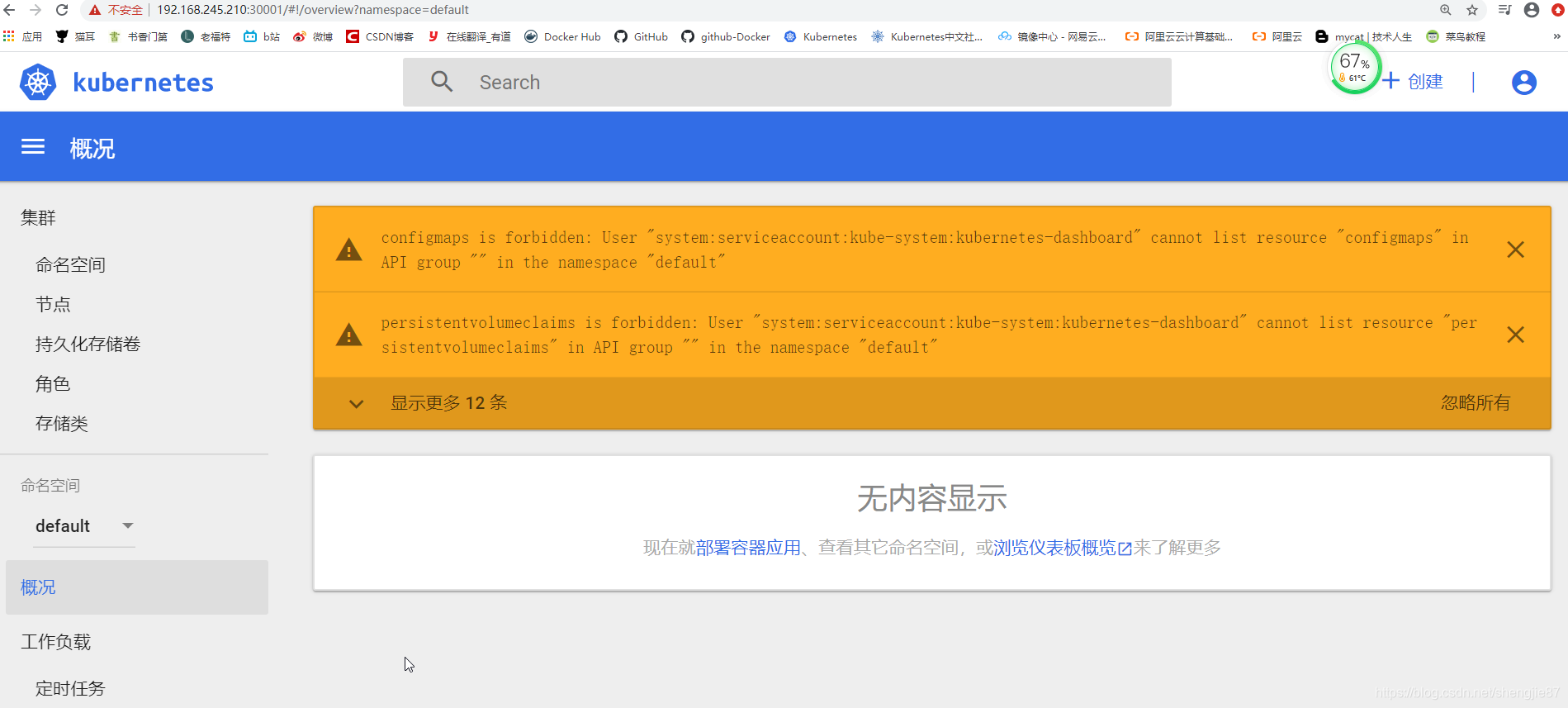

有人会问，为什么controller.yaml文件里官方已经默认创建好了一个ServiceAccount了为什么鉴权时还需要再创建一个呢？

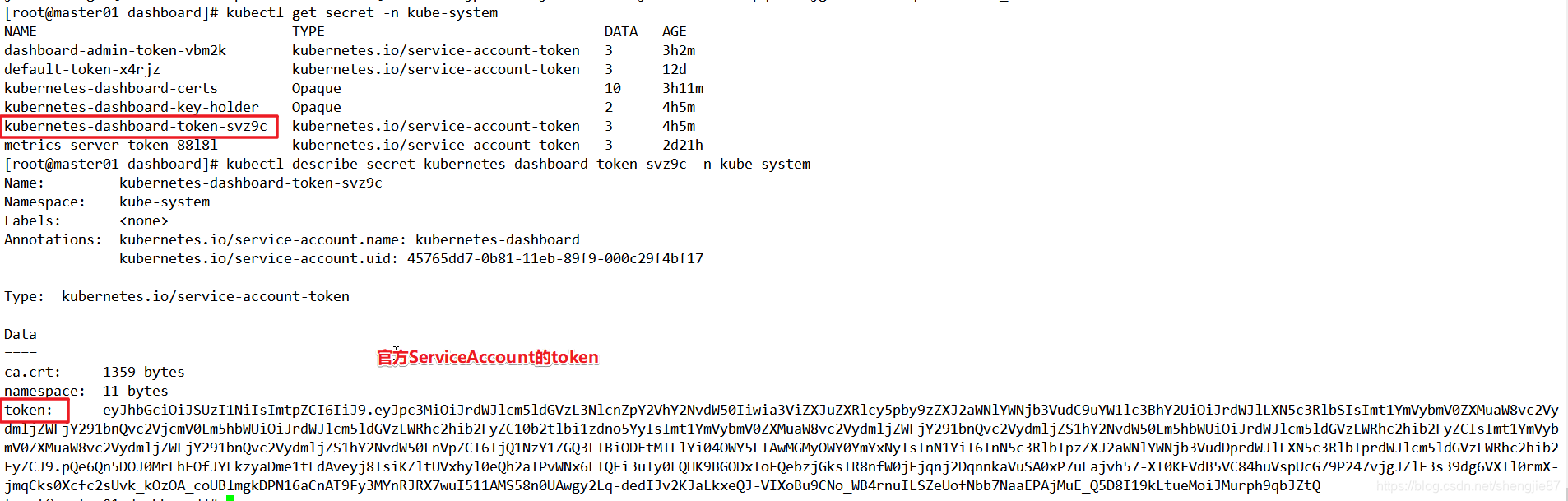

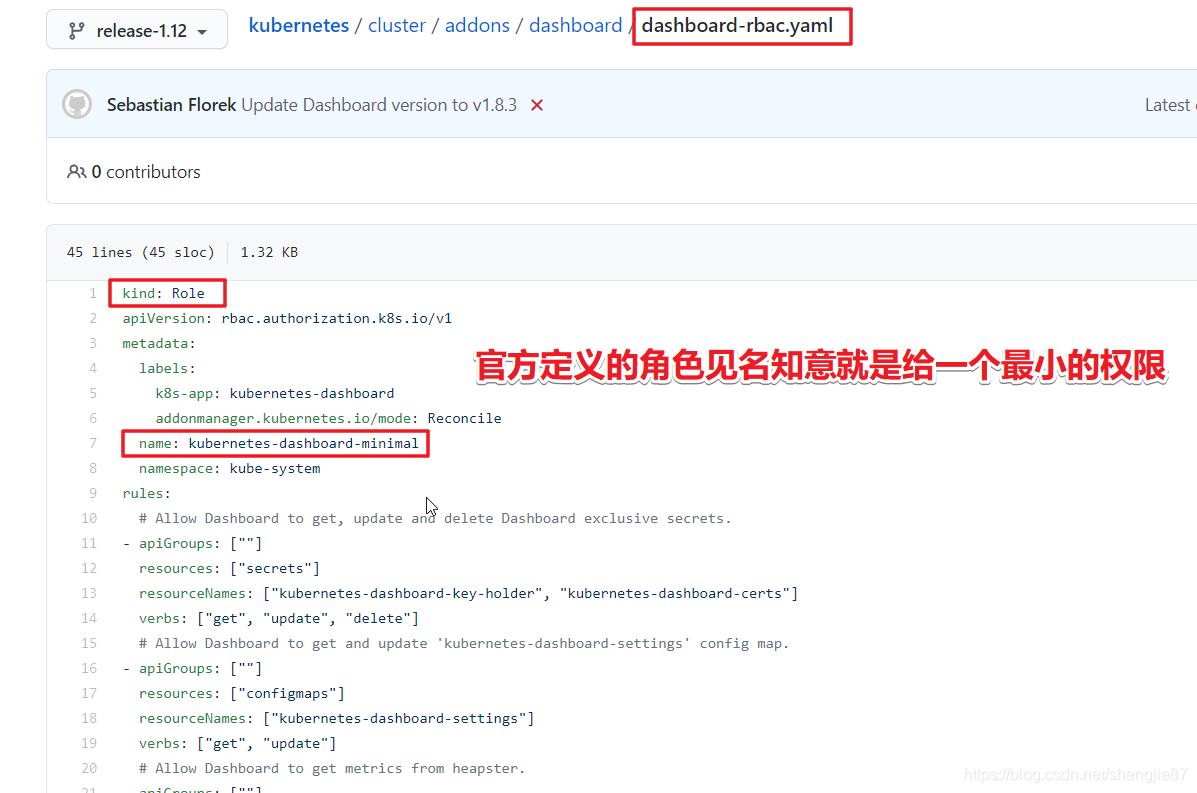

因为实验发现官方默认给的这个ServiceAccount给的是最小权限

如果用这个token登陆，你会发现虽然登陆进去dashboard了但是基本上能看到的东西很少，所以我们直接创建一个具有管理员权限的账户登陆，便于我们集群的管理和操作
