Testbench功能

产生激励Generate stimulus
将激励输入到待测设计DUB-Design Under Verification
产生预期Generate Expectation
获取响应Capture response
检查相应的正确性Check the response for correctness
根据验证目标评估验证进度Measure the progress against the overall verification goals

验证四要素

灌激励：产生输入信号；
做预期：产生预期信号；
集响应：收集输出信号；
作比较：比较结果；

fulladd_tb实例

之前的文章Verilog描述——一位全加器，四选一选择器，计数器中有关于fulladd_tb的实例，这次，也以它来作为testbench的实例：

RTL code

module fulladd(input	ain, bin, cin,output	sum, count
);wire sum;
wire count;assign sum = ain ^ bin ^ cin;
assign count = (ain & bin) | (bin & cin) | (ain & cin);endmodule

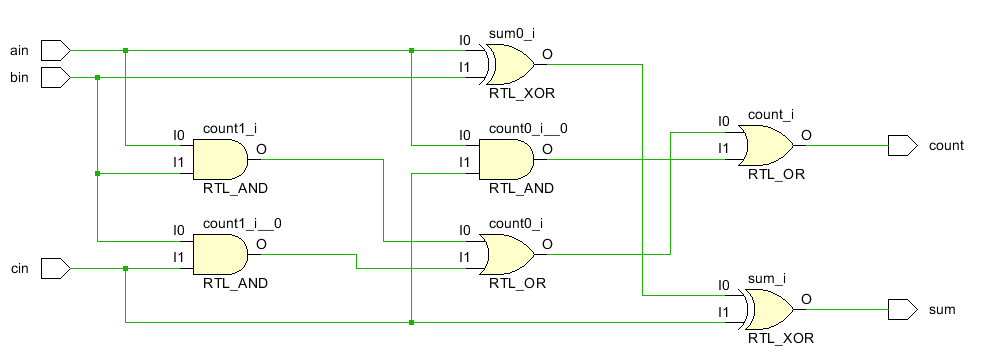

逻辑图

[fulladd

testbench内容

连接含有工程源码，无C币下载；

talk is cheap, show u the code.

//**************************************************************************//
// example of fulladd testbench
//**************************************************************************//`timescale 1ns/1ps			// 单位时间的定义，时间单位 / 精度
module fulladd_tb;reg ain, bin, cin;			// 信号类型定义
wire cout, sum;
reg clk;//**************************************************************************//
// Clock Generation
//**************************************************************************//always begin#1 clk = ~clk;			// 时钟信号产生的常用写法
end//**************************************************************************//
// 灌激励，产生输入信号
//**************************************************************************//initial begin				// initial的用法，只执行一次clk = 0;				// 灌激励，产生输入信号ain = 0;bin = 1;cin = 1;#10;					// 延迟一段时间，注意这个后面要有分号ain = 1;bin = 1;cin = 0;#10;ain = 1;bin = 1;cin = 1;#10;$finish;				// 仿真结束
end//**************************************************************************//
// 收集响应
//**************************************************************************//initial begin				// 收集响应@(posedge clk);#5;if ( sum!=0 ) begin		// Verilog系统函数，打印信息，用于debug$display("sum calc ERROR!, sum=%b", sum);	// 格式化打印信息end else begin$display("sum calculate correct!");endif ( cout!=1 ) begin$display("cout calc ERROR!, cout=%b", cout);end else begin$display("cout calculate correct!");end#10;if ( sum!=0 ) begin$display("sum calc ERROR!, sum=%b", sum);end else begin$display("sum calculate correct!");endif ( cout!=1 ) begin$display("cout calc ERROR!, cout=%b", cout);end else begin$display("cout calculate correct!");end#10;if ( sum!=1 ) begin$display("sum calc ERROR!, sum=%b", sum);end else begin$display("sum calculate correct!");endif ( cout!=1 ) begin$display("cout calc ERROR!, cout=%b", cout);end else begin$display("cout calculate correct!");end
end//**************************************************************************//
// Instance例化的写法
//**************************************************************************//fulladd		 fulladd_u0(.cout			(cout)		,		// 端口连接的方法.sum			(sum)		,		// DUT和Testbench连接信号可以同名字.ain			(ain)		,.bin			(bin)		,.cin			(cin));endmodule	// The end of fulladd_tb.v

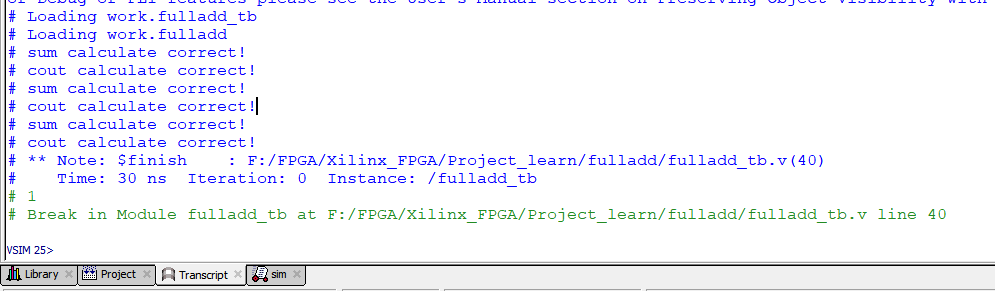

Run simulation

在modelsim中新建工程，添加已经写好的fulladd.v 和fulladd_tb.v 文件：

编译有两处错误：

# 2 compiles, 1 failed with 2 errors.
# Compile of fulladd.v failed with 2 errors.

找了一下，是因为输出端口重新定义了，在Modelsim中无法支持：

module fulladd(input	ain, bin, cin,output	sum, count
);// wire sum;
// wire count;assign sum = ain ^ bin ^ cin;
assign count = (ain & bin) | (bin & cin) | (ain & cin);endmodule

将输出接口的sum和count注释就可以了。
