第4章 STM32H7工程模板建立（MDK5）
本章教程为大家介绍如何创建MDK5工程，配置方法以及经常用到的一些配置项。
目录
第4章 STM32H7工程模板建立（MDK5）
4.1 初学者重要提示
4.2 第1步，创建工程文件夹
4.3 第2步，创建新工程
4.4 第3步，设置工程名和工程分组名
4.5 第4步，添加工程文件
4.6 第5步，Target Options配置
4.6.1 Device选项
4.6.2 Target选项
4.6.3 Output选项
4.6.4 Listing选项
4.6.5 User选项
4.6.6 C/C++选项
4.6.7 Asm选项
4.6.8 Linker选项
4.6.9 Debug选项
4.6.10 Utilities选项
4.7 第6步，最后一步验证是否创建成功
4.8 MDK的字体，多核并行编译，语法提示等设置
4.8.1 Tab Size设置
4.8.2 使能多核并行编译
4.8.3 字体设置
4.8.4 语法提示和语法检测功能
4.9 总结
4.1 初学者重要提示
- KEIL官方有一个专门的MDK上手文档mdk5-getting-started，在MDK的安装目录里面，坛友翻译了整个文档：http://www.armbbs.cn/forum.php?mod=viewthread&tid=31288。
- MDK5的工程创建过程还是比较重要的，务必实际上手操作一遍。
4.2 第1步，创建工程文件夹

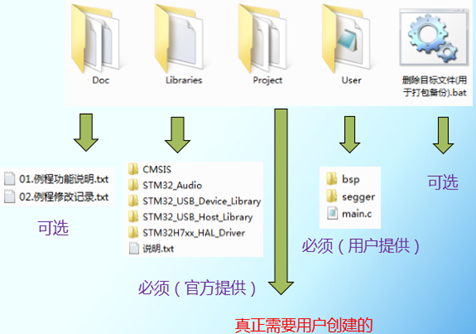

创建一个文件夹，里面包含如下文件（直接将跑马灯例子的Project文件里面内容全部删除，然后整个工程复制进来即可）。
- Doc文件夹
用于记录例程的修改记录和例子简介。
- Libraries文件夹
在第一章详细介绍从官网的下载方法。
- Project文件夹
这个是本章的重点，在这个文件夹里面再建立两个文件夹，MDK-ARM(uV5)文件夹里面用于存放MDK工程，EWARMv8文件夹用于存放IAR工程，方便以后创建IAR的工程。
- User文件夹
这个是要用户提供的，开发板已经都提供好，bsp文件夹里面是开发板各个外设的驱动，segger文件夹是硬件异常分析代码。
- 删除目标文件.bat
这个是批处理文件，用于删除MDK和IAR工程编译后生成的obj和list临时文件。
4.3 第2步，创建新工程

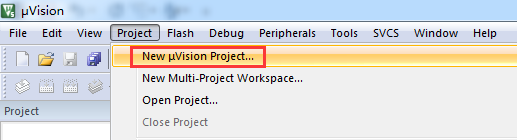

打开MDK，选择Project ->New uVision Project：

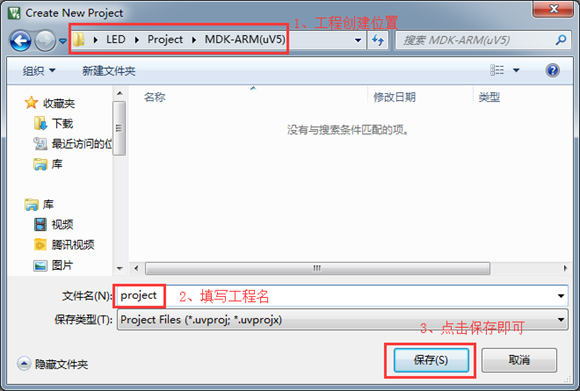

工程名设置为project：
选择器件：STM32H743XIHx

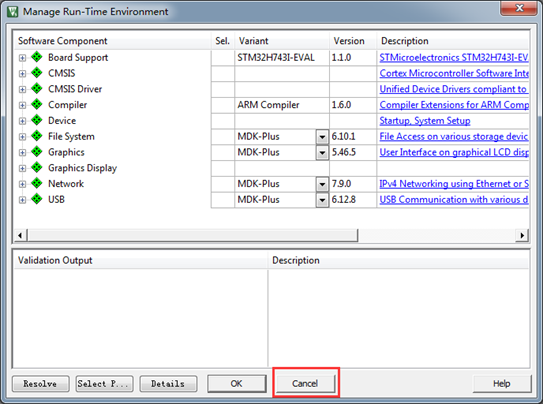

点击OK后弹出如下界面，点击Cancel取消，当前我们还不使用RTE环境创建，
4.4 第3步，设置工程名和工程分组名
默认新建的工程是下面这样的：

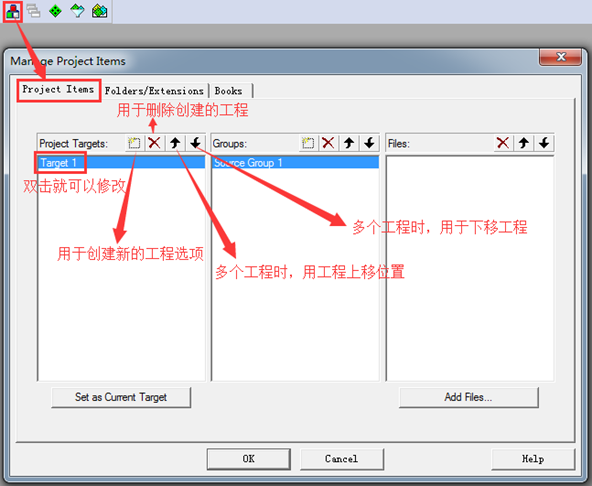

打开Manage Project Items，双击Targer1修改名字为Flash，或者任何其它方便自己管理的名称，设置完毕后点击OK。
可以看到已经修改为Flash：

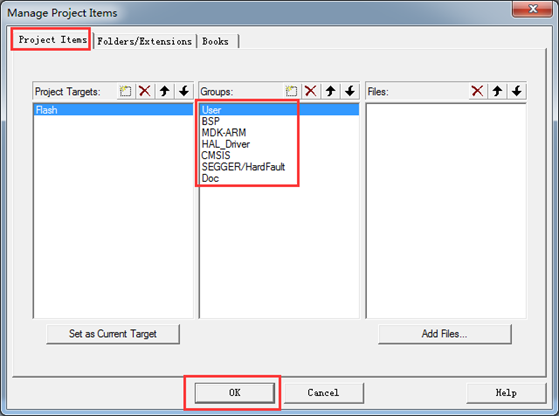

再次打开Manage Project Items，添加如下分组内容：

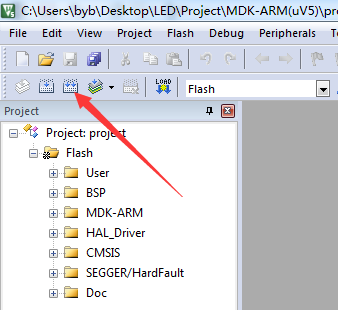

可以看到左侧工程列表已经更新：
4.5 第4步，添加工程文件

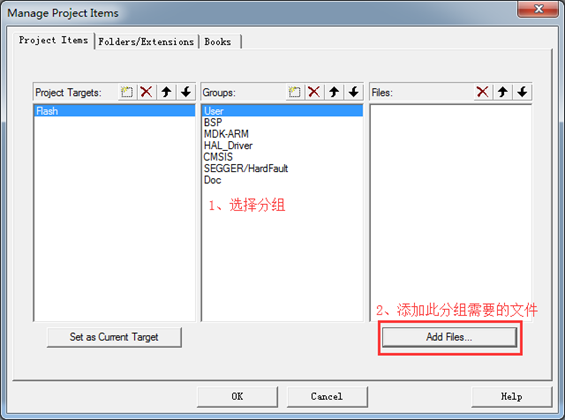

添加方法跟第2步，第3步一样，可以通过Manage Project Items添加：
也可以直接双击工程列表里面的分组添加（注意文件类型里面推荐设置为ALL files所有文件）：
- 添加User分组需要的文件
main.c文件位于文件夹User，实现了一个简单的跑马灯效果。

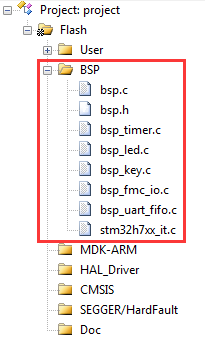

- 添加BSP分组需要的内容
bsp.c 位于路径\User\bsp，主要用于MPU、Cache、时钟和外设初始化。
bsp.h位于路径\User\bsp，此文件是各种头文件的集中汇总贴，方便管理。
bsp_led.c位于路径\User\bsp\src，用于LED驱动。
bsp_key.c位于路径\User\bsp\src，用于按键驱动。
bsp_timer.c位于路径\User\bsp\src，用于软件定时器组和微妙级单次延迟。
bsp_fmc_io.c位于路径\User\bsp\src，用于IO扩展，这里LED要用到。
bsp_uart_fifo.c位于路径\User\bsp\src，用于8串口FIFO驱动。
stm32h7xx_it.c位于路径User\bsp，用于部分系统中断服务程序。
- 添加MDK-ARM分组需要的内容
startup_stm32h743xx.s 位于路径\Libraries\CMSIS\Device\ST\STM32H7xx\Source\Templates\arm，主要用于堆和栈空间设置，中断向量表也在这个文件。
- 添加HAL_Driver分组需要的内容
stm32h7xx_hal_conf.h位于路径\User\bsp，主要用于HAL库的配置。
其它文件路径：\Libraries\STM32H7xx_HAL_Driver\Src，用到什么外设添加什么驱动文件即可，有些外设驱动跟DMA也有关联，直接添加进来即可。
- 添加CMSIS分组需要的内容
system_stm32h7xx.c位于路径\Libraries\CMSIS\Device\ST\STM32H7xx\Source\Templates，主要用于复位RCC相关寄存器和中断向量表位置设置。
- 添加SEGGER/HardFault分组需要的内容
这两个文件位于路径：\User\segger\HardFaultHandlerMDK，主要用于硬件异常分析。
- 添加Doc分组需要的内容
这两个文件位于Doc文件夹，主要用于说明例程的功能和更新记录。
4.6 第5步，Target Options配置

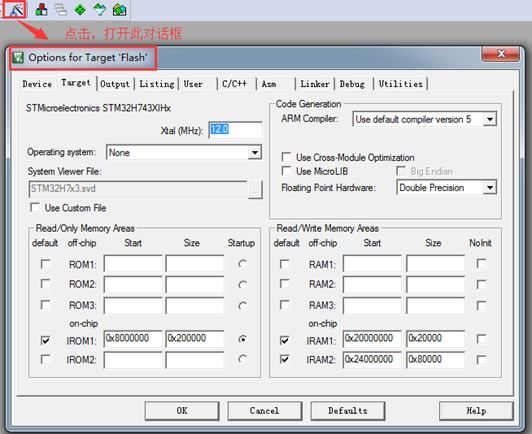

MDK的配置基本都集中在Target Options对话框里面：

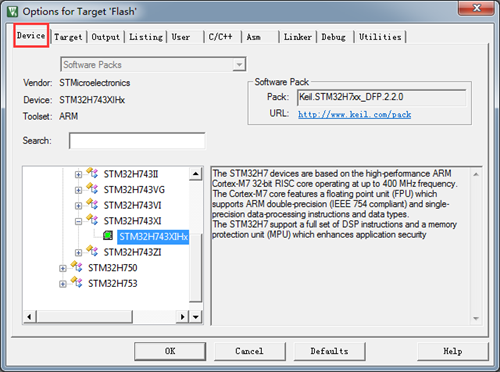

4.6.1 Device选项
这个选项不用管，因为我们在创建的时候已经选择了STM32H743XIHx

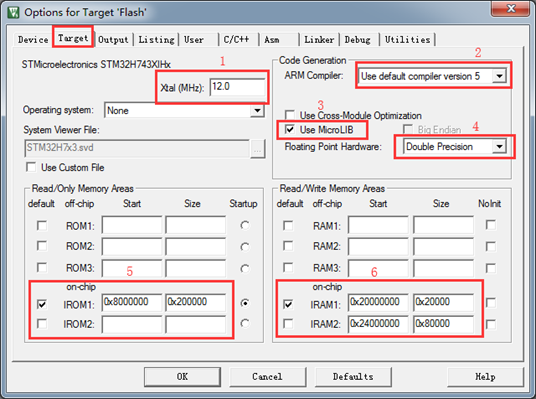

4.6.2 Target选项
- 因为我们一般不用软件仿真，这个选项不用管，也不推荐大家用MDK提供的软件仿真，问题比较多。
- 选择编译器，使用默认的AC5即可。当前AC6支持的还不够好，仅MDK自家的软件都支持了，第三方的问题稍多。

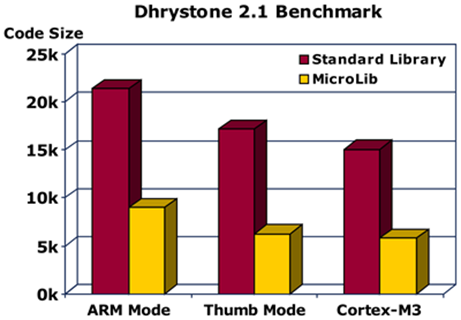

- 我们这里使用微库MicroLib，这个库针对嵌入式应用，MicroLIB做了深度优化，比使用C标准库所需的RAM和FLASH空间都大大减小。比如调用：<math.h>，<stdlib.h>，<stdio.h>，<string.h>。
更多这方面的信息可以看KEIL官网：http://www.keil.com/arm/microlib.asp 。
- STM32H7支持双精度浮点，所以这里选择Double Precision双精度浮点。
- STM32H743XIH的Flash首地址是0x0800 0000，大小0x200000，即2MB。
- 默认的RAM空间选择DTCM，首地址0x2000 0000，大小0x20000，即128KB。
地址0x2400 0000，大小0x80000，即512KB是AXI SRAM的空间。
4.6.3 Output选项
- 用于存放MDK编译过程中生成的obj临时文件路径，MDK在创建的时候已经帮我们创建好文件夹Objects，这里无需修改，使用默认即可。
- Debug Information表示调试信息，选上。
- Create HEX File表示是否生成hex文件，选上。

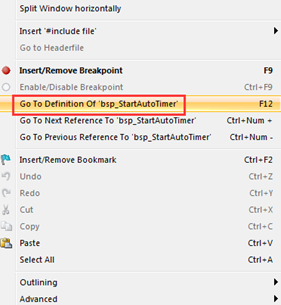

- Browse Information表示是需要go to def的支持，使用HAL库话，推荐先不要选上，因为MDK5使用AC5编译HAL库时间比较长.

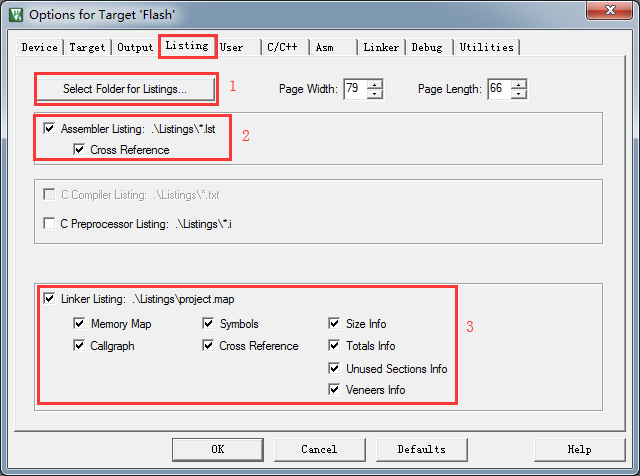

4.6.4 Listing选项
- 用于存放MDK编译过程中生成的list临时文件路径，MDK在创建的时候已经帮我们创建好文件夹Listings，这里无需修改，使用默认即可。
- 是否生成*.lst文件，选上。
- 查看MAP文件要用上，全部选上。
4.6.5 User选项

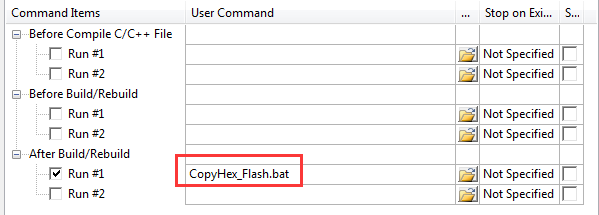

这个选项基本用不上，可以不用管，主要是用来指定编译之前和编译之后执行的用户程序。对于本教程配套的例子来说在这里添加了一个批处理功能，用来实现Objects文件夹里面的hex文件复制到路径Project\MDK-ARM(uV5)里面，方便查找。

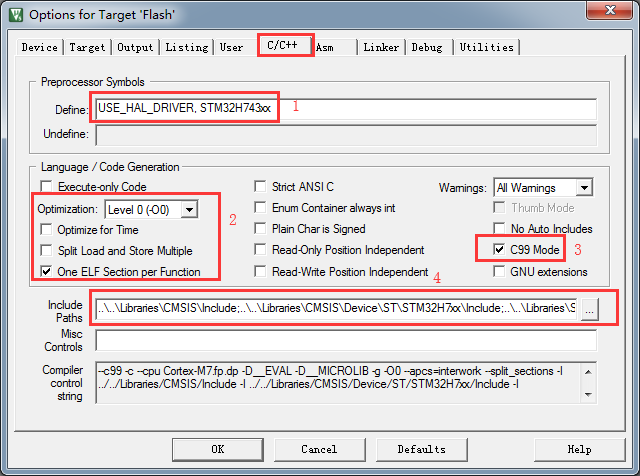

4.6.6 C/C++选项
- 预定义宏
USE_HAL_DRIVER 表示使用HAL库。
STM32H743xx 表示使用H743系列。
- 选择0级优化，优化等级低，方便调试。
- 如何做MDK编译器的代码最小优化和性能最佳优化
MDK之前做的应用笔记：http://www.armbbs.cn/forum.php?mod=viewthread&tid=1794 。
选项One ELF Section per Function用于删除工程中没有用到的冗余函数。
- 使用C99规范，在第9章有介绍。

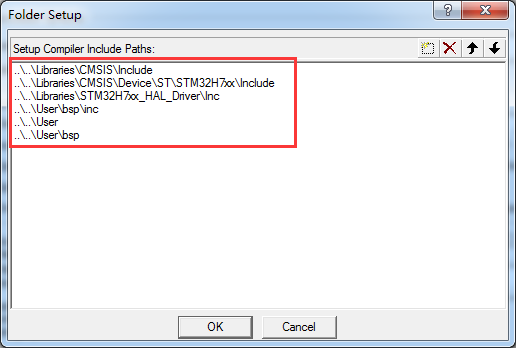

- 添加路径，把用到的头文件路径包含进来，点击最右侧的小按钮，弹出如下界面进行添加即可：

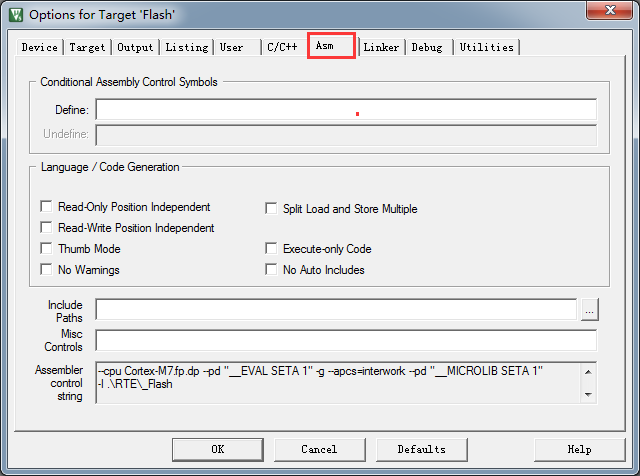

4.6.7 Asm选项
这个选项用不到，不用管。
4.6.8 Linker选项
这个选项用不到，不用管。
4.6.9 Debug选项
- 软件仿真不推荐大家用，问题比较多。
- 硬件仿真，这里选择的STLINK，大家根据自己用的那种调试器选择相应型号即可。
具体的调试设置在下一章有详细说明，本章主要是保证创建的工程能够正常编译。

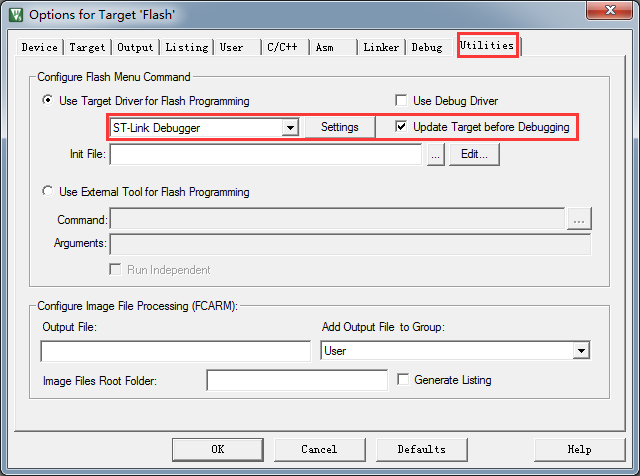

4.6.10 Utilities选项
这个选项主要用于编程工具选择，大家根据自己用的那种下载器选择相应型号即可。
Update Target before Debugging表示调试前更新芯片的程序。
4.7 第6步，最后一步验证是否创建成功
点击全编译：
编译结果：0错误，0警告，编译成功。
4.8 MDK的字体，多核并行编译，语法提示等设置
这里将MDK经常用到的设置做个说明。
4.8.1 Tab Size设置

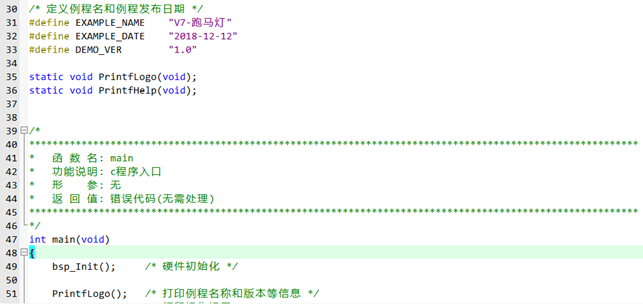

教程配套例子的Tab size要设置为4，否则代码显示不整齐：
选择此图标：

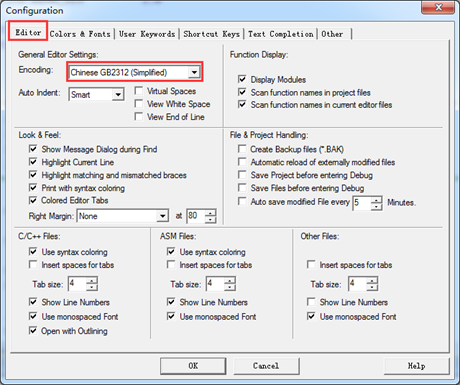

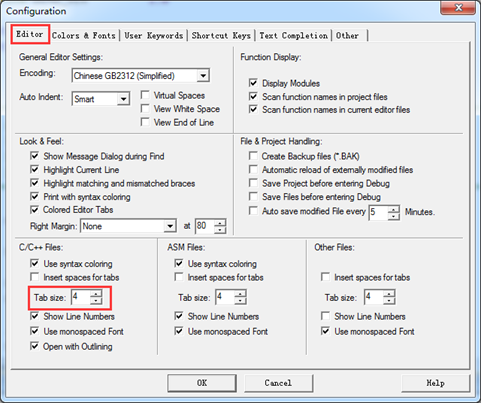

弹出的窗口里面设置Tab size为4：
4.8.2 使能多核并行编译
电脑有几个核，都选上，加快编译速度。
选择此图标：

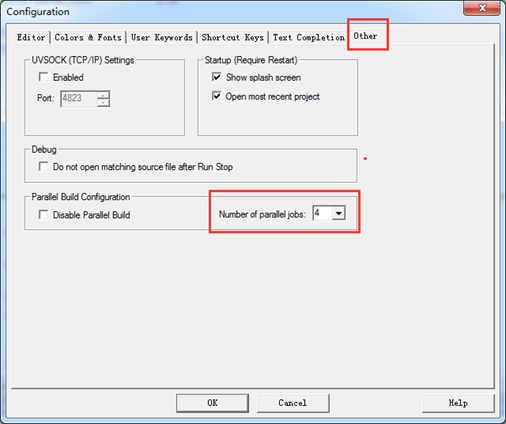

我这里是四核：

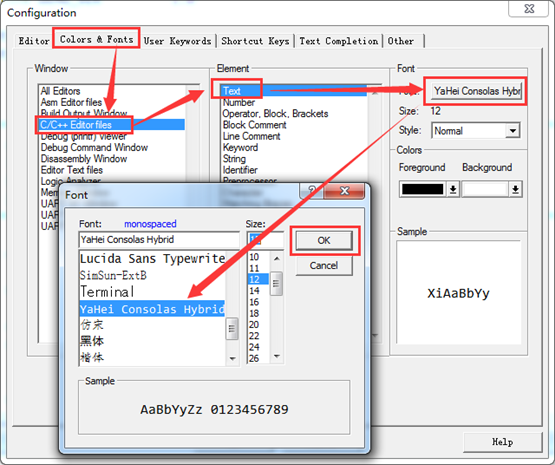

4.8.3 字体设置
推荐大家用下微软雅黑，而且可以防止复制粘贴的时候出现乱码问题，字体下载在此贴：http://www.armbbs.cn/forum.php?mod=viewthread&tid=2293 。
安装微软雅黑的时候要注意，电脑端默认自带了一个微软雅黑，安装的时候会出现字体是躺着的。
选择此图标：
选择中文简体：
选择安装微软雅黑字体：
效果如下：
4.8.4 语法提示和语法检测功能
选择此图标：
MDK的语法提示和语法检测功能还行，大家可以根据需要开启：
4.9 总结
对于初学者来说，务必要实际动手操作一遍，以后移植其它程序代码大有裨益。
