Rockchip之RK3288解决MIPI屏花屏

RK3288MIPI屏的调试方法网上有很多,也很详细,这里就不做详细介绍,如有需要请参考
https://blog.csdn.net/dearsq/article/details/52354593

在这里我介绍的是工作之中遇到的问题.刚入职不久，老大交给我一个任务，说是有一台机器的胸口屏出现了花屏情况，让我试着改改，告诉了几个参数叫我试试，这些参数都是在rk3288的dts设备树上修改，胸口液晶屏的dts设备树具体路径在kernel/arch/arm/boot/dts/lcd-128-mipi.dts,每个人屏dts文件名字都不一样,我的是lcd-128-mipi.dts.

打开lcd液晶屏的dts,可以看到很多设备信息，首先看到的是液晶屏的基本设备信息
比如mipi屏的接口，mipi屏的通道数量，以及传输速率.
在这里插入图片描述
以上信息都是可以在数据手册上查看到

在这里插入图片描述
由上图我们可以得到的信息是屏幕的分辨率为1280 × 800，接口为4线，刚好对应设备树上的dsi_lane = 4;

接下来就是查看原理图,看lcd的原理图发现，我的项目只使用了REST引脚，没有使用到EN和CS片选线引脚,每个人的电路都可能不同,因项目而异.
在这里插入图片描述

由图也可以看到把en脚的配置屏蔽了，说明没有用到此脚

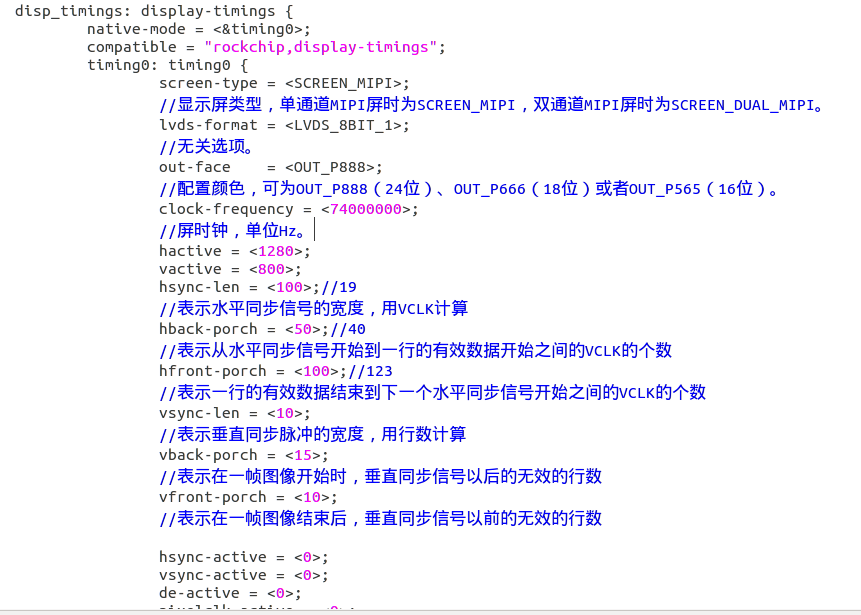

接下来就是配置LCD屏幕的参数了，我们可以在dtsz中看到
在这里插入图片描述
屏幕分辨率为1280 × 800在上面我们也看到了，那其他的怎么配呢，这就需要看数据手册了，查看数据手册，有一个TIMING TABLE的地方可以找到这些参数

由图我们可以看到Clock Frequency的频率最大为82.4MHz，最小为69.7MHz,通常是设置为76.0MHz，HS Width + Back Porch + Front Porch 的最大为346，最小为136，VS Width + Back Porch + Front Porch 的最大为45，最小为21，根据这些参数我们就可以填写上面参数。

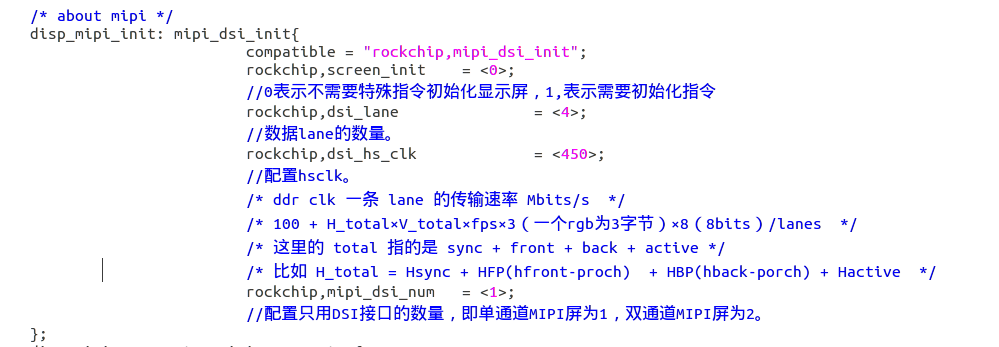

经过调节这些参数我发现效果并不是特别好,很是苦恼,最终我去求助百度百度上刚好也有人遇到同样问题，说是时钟clock太大了，mipi屏的数据线传输速率跟不上，于是我吧mipi屏的rockchip,dsi_hs_clk调低，果然，效果出来了，这就让我看到了希望，但是这个参数不是越小越好，看看网上怎么说的吧
在这里插入图片描述

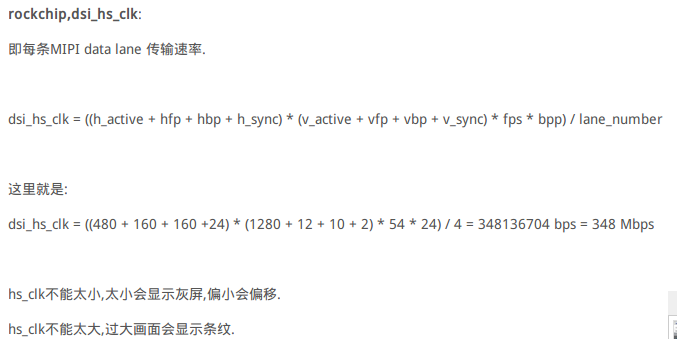

之后我吧参数调到450，发现问题解决，但是一台机器并不能说名问题解决，我就去拿了另外一台机器做测试，果然，问题出来了，在另外一台机器上以同样的参数屏幕竟然变颜色了，这让我很苦恼，然后想起还有一个clock，就是lcd屏幕参数里的屏幕时钟，也就是屏幕的刷新率clock-frequency，我又试着把这个参数改小，果然，有效果了，经过不断尝试最终这个屏也正常了，同样，让我们来看一下网上的说法
在这里插入图片描述
最后我把公司机器逐一试了一遍发现都正常，哈哈，任务完成，重新编译打包固件。
