8、基于51单片机简易数字频率计

毕设帮助、开题指导、技术解答（有偿）见文末。

目录​​​​​​​

摘要

一、硬件方案

二、设计功能

三、实物图

四、原理图

五、Proteus仿真

六、程序源码

七、资料包括

摘要

近年来随着计算机在社会领域的渗透和大规模集成电路的发展，单片机的应用正在不断地走向深入，由于它具有功能强，体积小，功耗低，价格便宜，工作可靠，使用方便等特点，因此越来越广泛地应用各个领域.

本文的频率计系统是以单片机（AT89C51）为核心，利用AT89C51单片机的T0和T1的定时计数功能来完成对输入的信号进行频率计数，由时基集成电路NE555P、四位共阴极数码管等元器件以及C语言程序组成。具体介绍应用Proteus的ISIS软件进行单片机系统的频率设计与仿真的实现方法,以及Keil软件的编译与应用。该方法既能准确验证所设计的系统是否满足技术要求,又能提高系统设计的效率和质量,降低开发成本,具有推广价值。

关键词：AT89C51  NE555   频率计

一、硬件方案

本系统采用51单片机最小系统电路（复位电路+晶振时钟电路+单片机电源电路）+NE555+74HC573芯片+数码管+鳄鱼夹+总电源供电电路。

二、设计功能

1、本设计基于STC89C51/52（与AT89S51/52、AT89C51/52通用）。

2、准确测量0-500khz。

3、有鳄鱼夹。可以随意测想测量的频率也可以测NE555产生的频率。

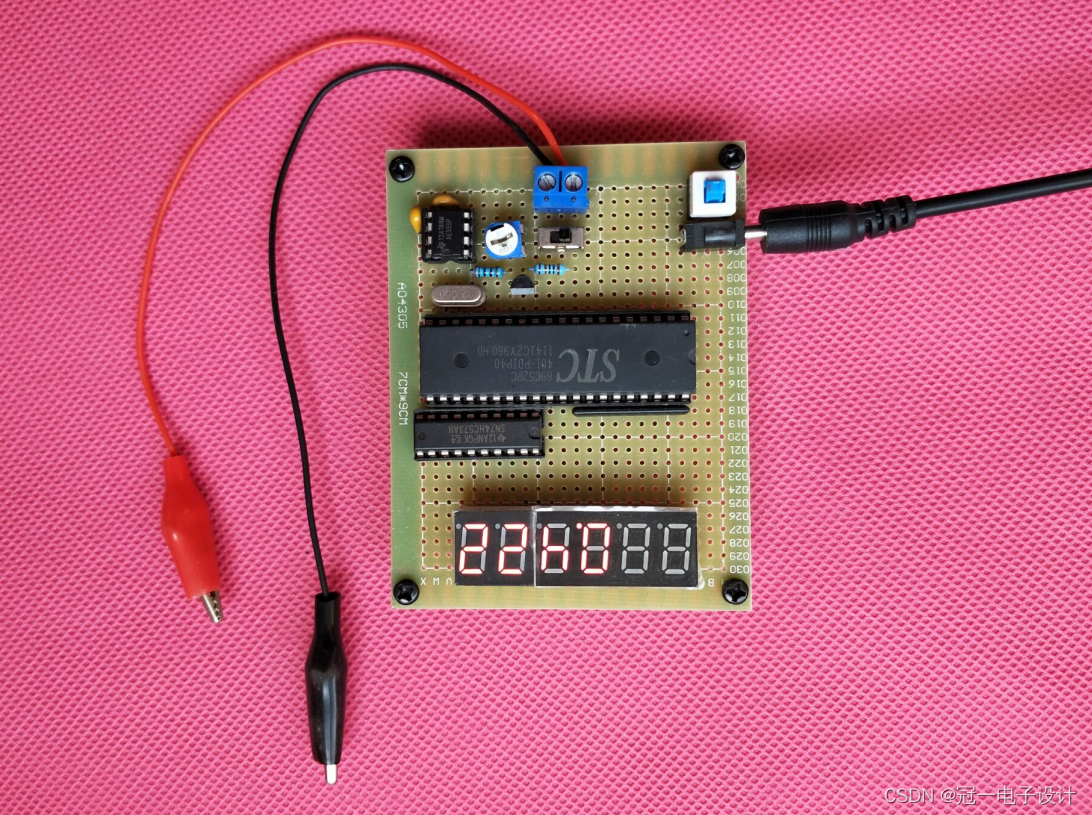

三、实物图

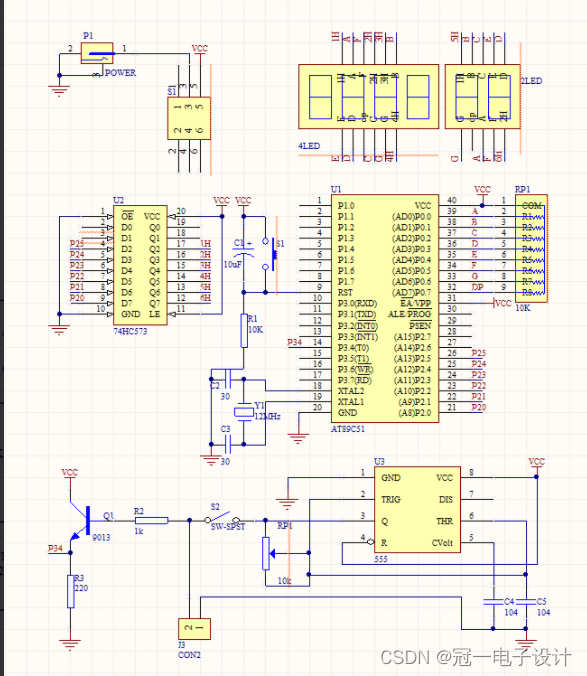

四、原理图

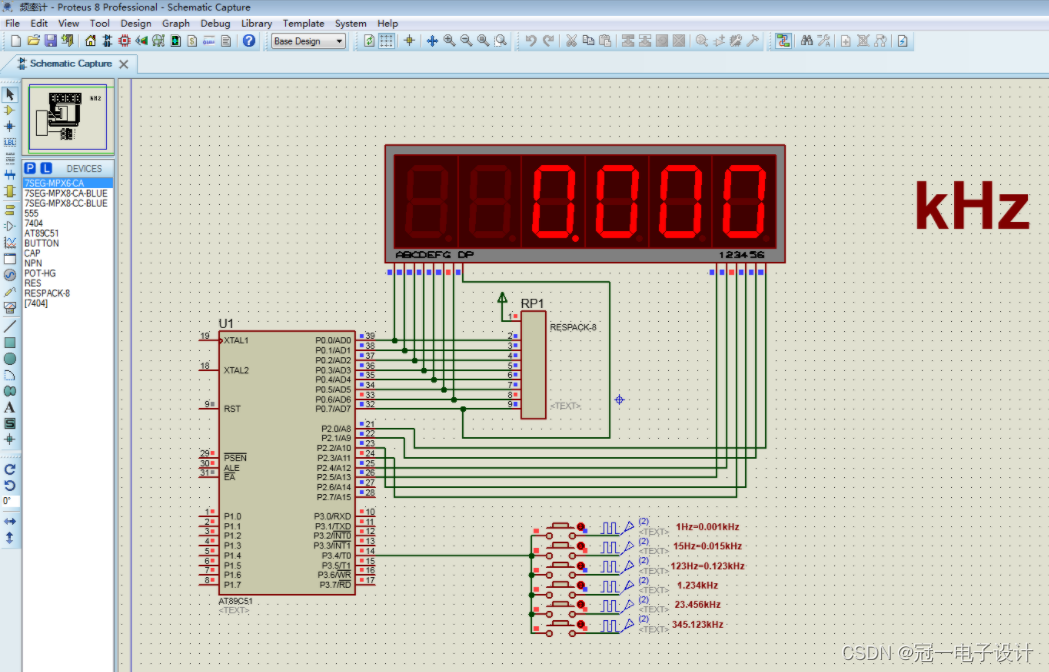

五、Proteus仿真

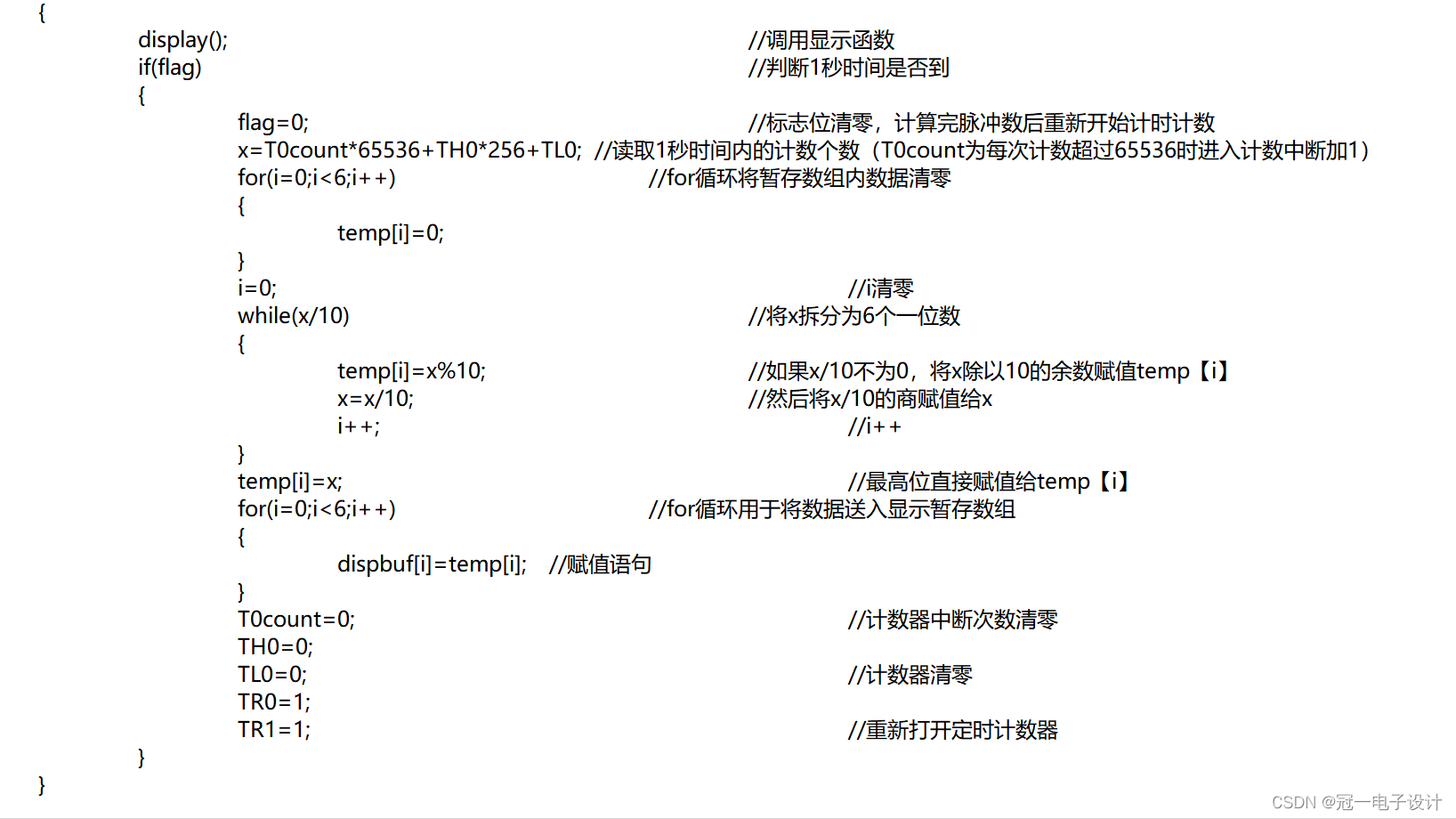

六、程序源码

七、资料包括

需要完整的资料可以点击下面的名片，找我要资源压缩包的百度网盘下载地址及提取码。
