欧创芯OC 7140带PWM调光功能的线性降压恒流驱动器， 内置过热保护

概述
OC7140 是一种带 PWM 调光功能的
线性降压 LED 恒流驱动器， 仅需外接一个
电阻就可以构成一个完整的 LED 恒流驱
动电路，调节该外接电阻可调节输出电流，
输出电流范围为 10~2000mA。
OC7140 内置 30V 50 毫欧 MOS。
OC7140 内置过热保护功能，可有效
保护芯片，避免因过热而造成损坏。
OC7140 具有很低的静态电流，典型
值为 60uA。
OC7140 带 PWM 调光功能， 可通过
在 DIM 脚加 PWM 信号调节 LED 电流。
OC7140 采用 ESOP8 封装。 外露散热
片接 LED 脚。
特点
 内置 30V 50 毫欧 MOS
 低静态电流： 60uA
 输出电流： 10mA 到 2000mA。
 PWM 调光：最高频率 10KHz
 输出电流精度： ±4%
 内置过热保护
 VDD 工作电压： 2.5-6V
应用
 线性 LED 照明驱动
 LED 手电筒、 LED 台灯、 LED 矿灯、
LED 指示灯等

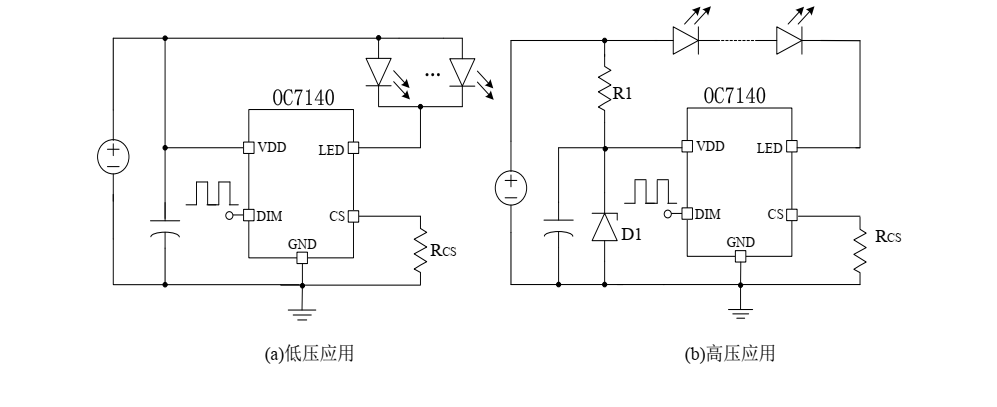

典型应用电路图
