美标耳机和国标耳机硬件兼容设计-两线交换的硬件连接

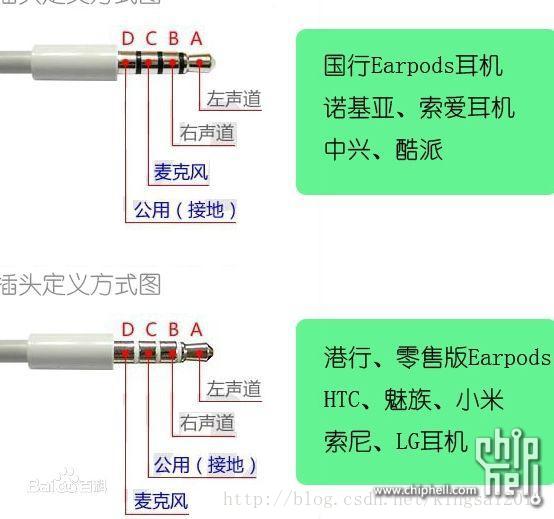

美标耳机四极接法：从最前头开始数1234，左/右声道/地线/麦系统。

国标耳机四极接法：从最前头开始数1234，左/右声道/麦系统/地线。

它们不同之处，就是地线和麦系统（MIC）两个接触点进行了前后互换。大部份而言，美标的中间三节隔离绝缘圈，一般是都是白色的。而国标为了有所分别，一般是都是黑色的，大部份可通过此方法来识别。如果您错用了不同标准的耳机，就会出现听歌时，可能只听见其中一边或是伴奏的声音。因为地线没有了，被麦系统给取代了。输出方式就会变成左右声道连接到麦系统，再连接到地线的怪现象，而麦系统一般都是电容式的。音乐就有可能被分离了。

补充知识：

1、国际标准（CTIA）的3.5毫米接口：插针接法是左声道-右声道-地线-麦克风。

那么 设计电路时如何兼容国标和美标耳机?

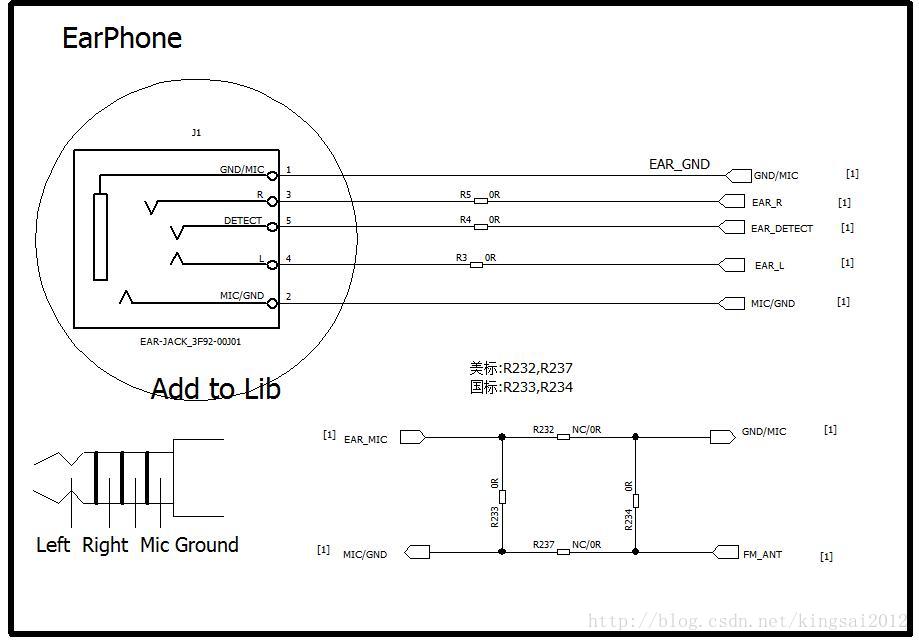

同样的原理：最初始的画法如下：

如上耳机十字形式的画法只是简化了如下图交叉的画法，看起来图面比较整洁。

总结：兼容两线交换的画法

1.      十字画法：两个输入分别在矩形的对角线上，两个输出在另外的对角线上。

2.      交叉画法：输入在左侧，输出在右侧，正常思维模式。
