前言
相信入门MSP430F5529的你还在苦恼资料少，但是不妨换个角度想想，既然资料少，那就自己吃它！天道酬勤是吧，鸡汤少灌点哈哈，好了，补上上一篇博文所需要的内容，这一章主要就是讲一下系统升压与时钟配置问题，小建议运行程序前还是有必要进行一次时钟源配置，开讲啦！
一、如何系统升压
首先为什么要把系统的核心电压升高呢，自然就是他要与时钟频率相匹配，即1.8V（0~8MHZ）,2.0V（0~12MHZ）,2.2V（0~20MHZ），2.4V（0~25MHZ）四个级别,即要提高时钟频率，那么相对应的就要进行系统升压。MSP430手册上已经提到了：一表一图很好地说明了
这里大家可能不太明白0、1、2、3代表什么？简单用一个代码SetVcoreUp（x）就能理解，x可以用0123来代替，分别代表0级（1.8V），1级（2.0V），2级（2.2V），3级（2.4V），那么是不是可以很快理解了。这里的SetVcoreUp函数下面会讲到，就是官方写的一个升压函数：
/*******************************************************************************
函数功能：设置内核电压值（与频率设置有关）
函数参数：u8 level ：电压阶梯 小于3
********************************************************************************/
void SetVcoreUp (int level)
{
#if 1 //仿真时修改为0，否则会卡在死循环里// Open PMM registers for writePMMCTL0_H = PMMPW_H;// Set SVS/SVM high side new levelSVSMHCTL = SVSHE + SVSHRVL0 * level + SVMHE + SVSMHRRL0 * level;// Set SVM low side to new levelSVSMLCTL = SVSLE + SVMLE + SVSMLRRL0 * level;// Wait till SVM is settledlong i=50000;while (((PMMIFG & SVSMLDLYIFG) == 0)&&((i--)>0));// Clear already set flagsPMMIFG &= ~(SVMLVLRIFG + SVMLIFG);// Set VCore to new levelPMMCTL0_L = PMMCOREV0 * level;// Wait till new level reachedi =50000;if ((PMMIFG & SVMLIFG))while(((PMMIFG & SVMLVLRIFG) == 0)&&((i--)>0));/*if ((PMMIFG & SVMLIFG))while ((PMMIFG & SVMLVLRIFG) == 0);*/// Set SVS/SVM low side to new levelSVSMLCTL = SVSLE + SVSLRVL0 * level + SVMLE + SVSMLRRL0 * level;// Lock PMM registers for write accessPMMCTL0_H = 0x00;
#endif
}这里直接调用了官方的函数，但是在使用SetVcoreUp函数时注意要一级一级叠加上去，不用直接一下子升到2级或者3级，比如要升到3级，那么：
void upvcc(void)
{
SetVcoreUp(0);
SetVcoreUp(1);
SetVcoreUp(2);
SetVcoreUp(3);}到这里相信大家都明白了如何升压了，其实还有一种就是直接配置寄存器来实现，这种方法其实也挺好的，我就直接用这种，一般情况下就是直接升到最高核心电压，下面实现程序：
void upVcc(void)//核心电压上升3级
{PMMCTL0_H = 0xA5; //开启PMM电源管理，即开锁SVSMLCTL |= SVSMLRRL_1 + SVMLE; //配置SVML电压PMMCTL0 = PMMPW +PMMCOREV_3; //配置内核电压，选择3级while((PMMIFG & SVSMLDLYIFG)==0); //等待配置完成PMMIFG &=~ (SVMLVLRIFG + SVMLIFG + SVSMLDLYIFG);if((PMMIFG & SVMLIFG)==1)while((PMMIFG & SVMLVLRIFG)==0);SVSMLCTL &=~ SVMLE; //关闭SVMLPMMCTL0_H = 0x00; //锁存配置，即关锁
}到时候直接调用这个函数即可
二、如何配置时钟源（25MHZ为例）
完成了系统核心电压的升级，那么接下来关键的一步，就是配置时钟源了，那么为啥？因为该MSP430F5529初始时钟频率默认为1MHZ，实在是慢了许多，相比于STM32f1的72MHZ，而且在运行一些比较复杂一点的程序时就会显得特别慢，因此配置高的时钟频率就显得尤为重要，但是1MHZ也有它的好处，就是超低功耗emmm。
void timerup(void)//配置时钟25MHZ
{UCSCTL3 = SELREF_2;
UCSCTL4 |= SELA_2;
__bis_SR_register(SCG0);
UCSCTL0 = 0x0000;
UCSCTL1 = DCORSEL_7;//50Mhz范围
UCSCTL2 = FLLD_0 + 762; //(762+1)*32768==25MHZ
__bic_SR_register(SCG0);__delay_cycles(782000);延时while(SFRIFG1 & OFIFG)//等待设置完成
{UCSCTL7 &=~ (XT2OFFG + XT1LFOFFG + DCOFFG);SFRIFG1 &=~ OFIFG;}
//UCSCTL4 = UCSCTL4&(~(SELS_7|SELM_7))|SELS_3|SELM_3;
}
这里讲一下代码的主要作用：
{
这里先讲一下五个时钟源：
1、LFXT1 外部低频振荡源，32.768KHZ，可以用作FLL的参照源；
2、XT2 外部高频振荡源，4MHZ；
3、VLO 内部低耗低频振荡源，典型为10KHZ，精度一般；
4、REFO 内部低频参照源，32.768KHZ，常被用作锁相环FLL的基准频率，精度很高，不使用时不消耗电源，其设置往往要参考LPM模式的的设置；
5、DCO 内部数字控制振荡源，一般通过FLL来设置。
}
进入正餐：
1、UCSCTL3 = SELREF_2（SELREF：FLL参考时钟选择。0-XT1（默认32768HZ），1-待用，默认为XT1(32768MHZ)，2-REFO（32768HZ），5-XT2(4MHZ)，其余均为待用，默认为REFO（默认32768HZ））这里选用REFO即326768HZ
2、UCSCTL4 |= SELA_2 ( SELA：ACLK时钟源选择。000-XT1，001-VLO，010-REFO，011-DCO，100-DCOCLKDIV，101 -XT2有效时为XT2，否则为DCOCLKDIV ,110 、111保留以备后来使用。当XT2有效时默认为XT2CLK，否则默认为DCOCLKDIV )这里依旧选用2（REFO）
3、UCSCTL0 = 0x0000 （这里就固定设置好即可，这里主要是一个DCO和MOD的设置，这么写即可，如要深究，可以到官方手册上学习）

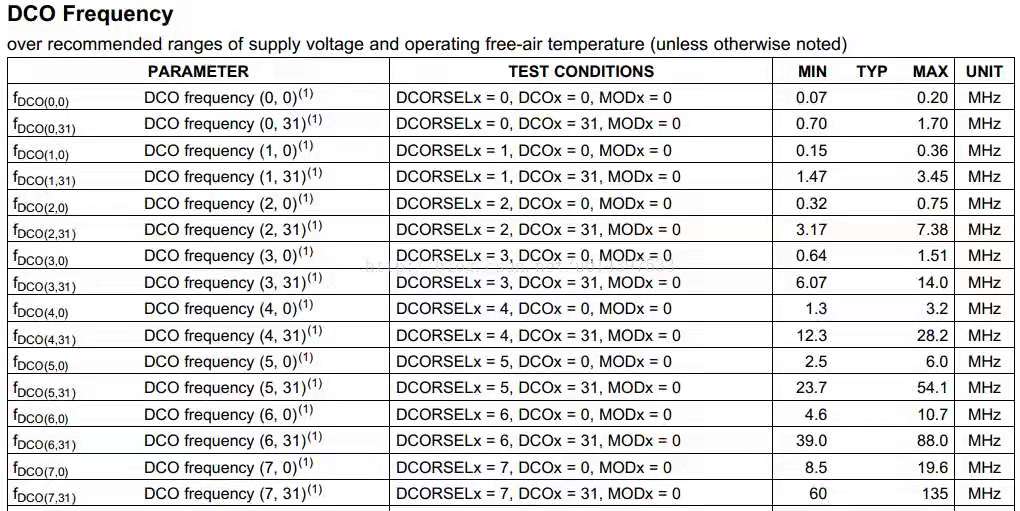

4、UCSCTL1 = DCORSEL_7 （这里就是一个范围的设置，如下图介绍，这里7就是在135MHZ范围内均可，这里我就直接设置最大值了方便哈哈）
5、UCSCTL2 = FLLD_0 + 762; //(762+1)*32768==25MHZ
（
FLLD：预分频器（即fDCO分频）。000-1分频，001-2分频，010-4分频，011-8分频，100-16分频，101-32分频，110以及111都是备用的，默认为32分频。这里选用1分频，即不分频。
FLLN（762）：倍频系数。设置倍频值N，N必须大于0，如果FLLN=0，则N被自动设置为1。
）
好了，以上5点就是对关键代码的注释，不再展开细讲
这里就是以25MHZ为例，大家需要其他频率可以自行设计即可，希望对大家有用！
三、总结
今天这一篇还是基于MSP430F5529的基础篇，主要是讲一下如何进行系统升压与时钟频率的配置，这些在使用该单片机时都尤为重要，希望大家仔细阅读，一定要理解着看，如有其他不明白的欢迎随时评论留言，一起学习一起进步，也可以到其他优秀博文阅读，定能有所收获！
走过路过别错过，给博主“点赞关注评论收藏”，你的每一次动动手指，都是我不断码字的前进动力，感谢支持哈哈！
题外话：
挺喜欢彭于晏说的一句话：“我就是没有才华，所以才用命去拼！”
学习32之路固然辛苦，但要是坚持下来了，那不是很酷？哈哈哈
