C# WPF 嵌入网页版WebGL油田三维可视化监控

0x00 楔子

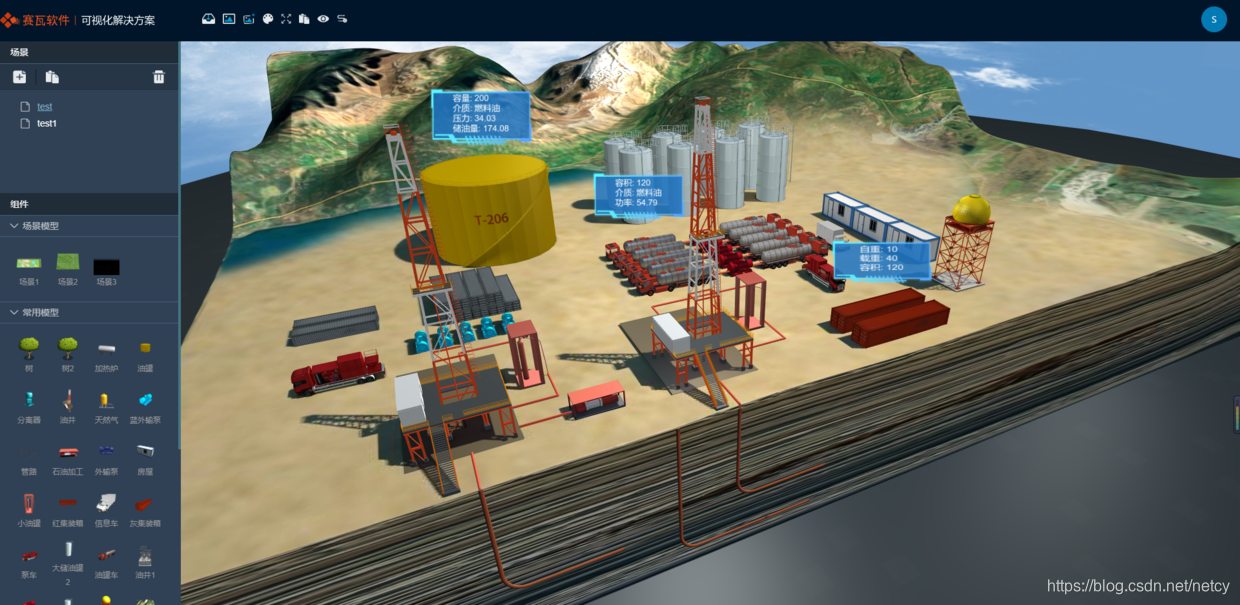

最近做的一个项目，是一个油田三维可视化监控的场景编辑和监控的系统，和三维组态有些类似，不过主要用于油田上。 效果如下图所示：

首先当然是上模型，设计人员跟进。 有了相关的模型，使用我们开发的一个编辑器，通过模型拖拽编辑，管路编辑等等，很快就能够编辑出以上的场景：

一切进展的都很顺利。 直到客户说，我们有一个WPF开发的桌面端程序，我们需要把你们的三维嵌入到桌面端。

0x01 寂静无声

一开始我们是比较懵逼的。毕竟我们主要做JavaScript前端开发，对于C# 之类的接触的很少。

抱着试一试的态度在开发群里面问了下，有人懂WPF的开发吗？

寂静无声。。。

因为基本上专业在前端开发，可以理解。

0x02 初步尝试

既然都没有人会，那怎么办，只能我亲自出马了。虽然我没有太多接触过C#相关开发， 但是做过Java，Python，C，Flex，JavaScript等等的开发。凭借多年开发经验，所以相信并不会太难。当然第一步，是下载vs studio， 当看到n个G的下载时候，内心还是挺崩溃。

在漫长等待之后，终于下载并安装了 vs studio。

因为我们的三维管理是基于网页的WebGL开发出来的，所以我想，寻找的方向是在WPF中找是否有类似浏览器的控件。 经过查找找到了，就是WebBrowser 控件，大致使用如下，

<WebBrowser x:Name="WebBrowser1" Source ="xxx.com"></WebBrowser>

然而不幸的是，该控件确实可以显示网页，但是不支持WebGL。开始以为是因为使用了IE内核的原因，后来切换到chrome的内核，发现还是不行。

初步尝试 宣告失败。。。

0x03 CefSharp现身

迷茫之际只能借助伟大的搜索引擎了，当然我这里并不是说某度噢。发现了一个神器CefSharp。CefSharp lets you embed Chromium in .NET apps，CefSharp就相当于是一个chrome浏览器。

感觉CefSharp应该是可以支持WebGL功能的，所以决定试一试。

0x04 安装CefSharp

我决定使用NuGet来安装CefSharp包。如果你是做C# 开发的，相信应该对NuGet不陌生。如果你不做C#开发。那么你可以这么理解NuGet：

• 如果你了解python，那么它类似pip。
• 如果你了解nodejs，那么它类似npm。
• 如果你了解ruby，那么它类似gem。
• 如果你了解java，那么它类似maven。

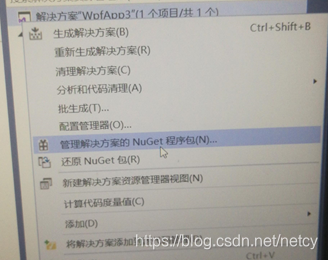

在创建的wpf项目的解决方案上面点击右键，可以发现NuGet管理：

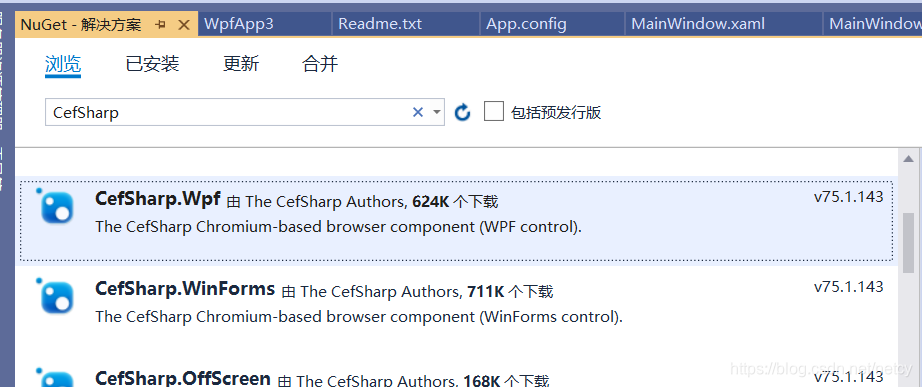

点击“管理解决方案的NuGet程序包”，在出来的界面的搜索框输入CefSharp，可以找到CefSharp相关的包，因为我们使用WPF，所以选择CefSharp.Wpf进行下载安装：

0x05 配置CefSharp

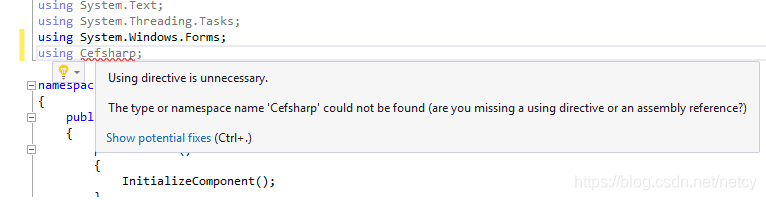

安装了CefSharp.Wpf之后，在项目中使用using 语句引入Cefsharp，发现报错，如下图所示：

因为还需要对项目进行相关的配置。

A. CefSharp version 51 及以上版本

CefSharp version 51之后的版本支持AnyCPU，仍然需要做简单的配置。

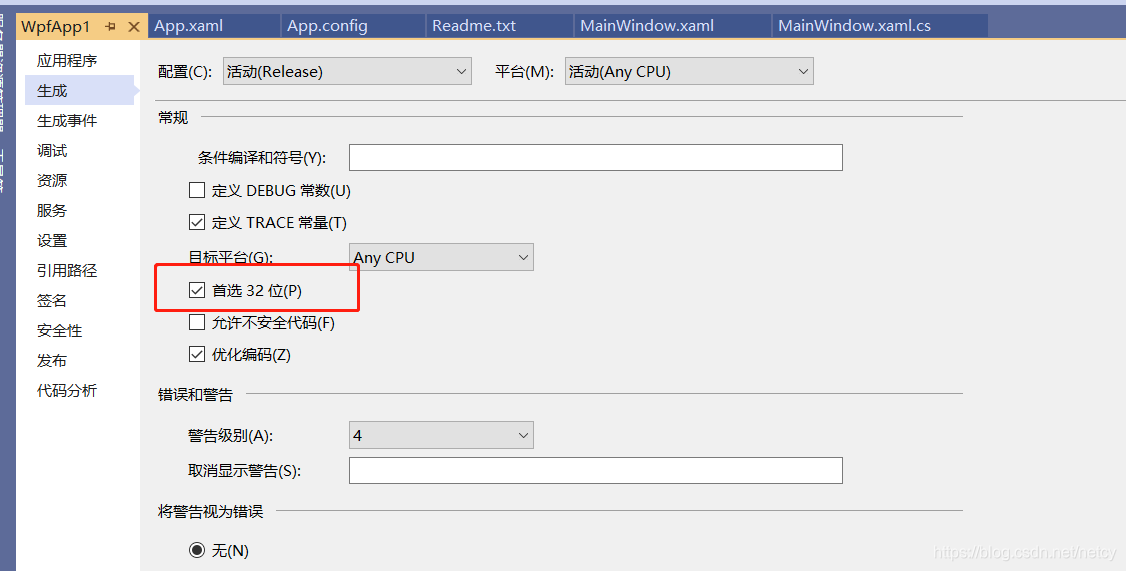

首先，开启 “首选32位”这个选项，右键项目名称，选择属性，在打开的界面勾选：

然后，找到项目的“.csproj”文件，在 的末尾加入如下文本：

<CefSharpAnyCpuSupport>true</CefSharpAnyCpuSupport>

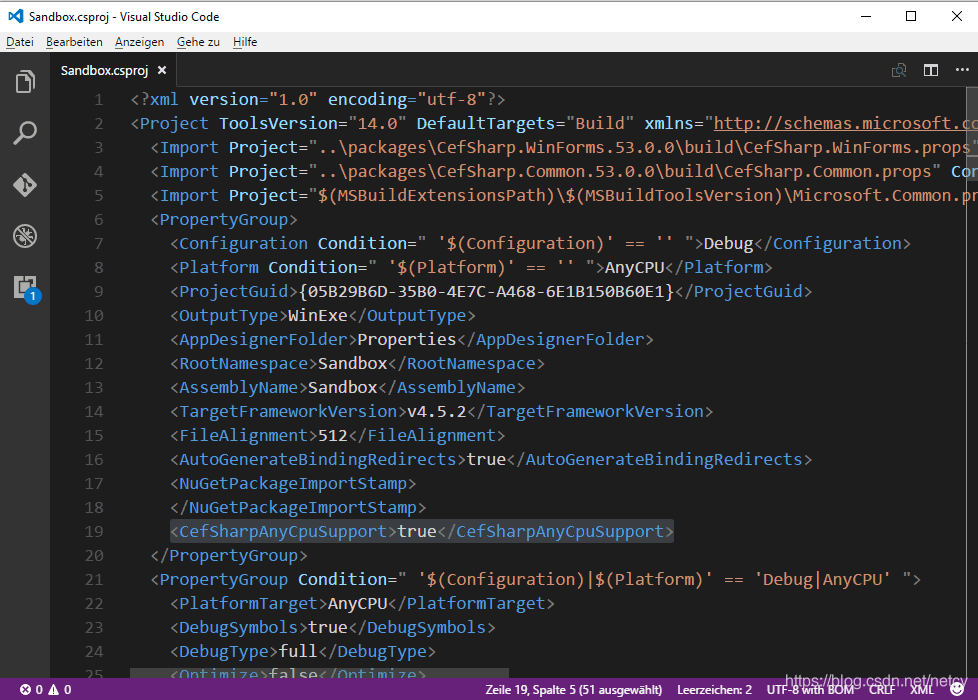

你的“.csproj”文件应该是如下这个样子：

最后修改你的app.config文件,其在解决方案下：

在该文件中加入如下的文本：

<runtime><assemblyBinding xmlns="urn:schemas-microsoft-com:asm.v1"><probing privatePath="x86"/></assemblyBinding>
</runtime>

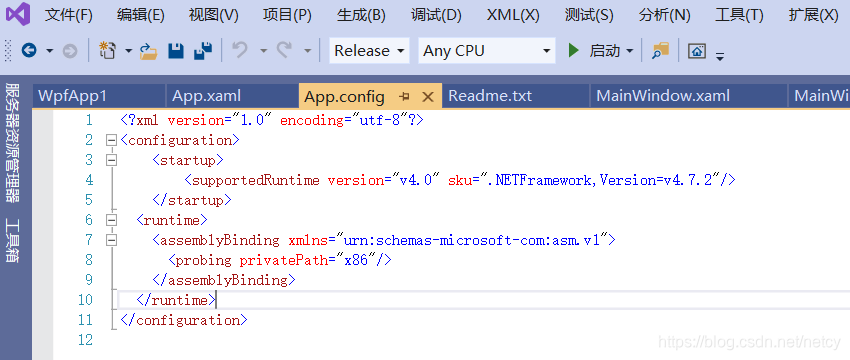

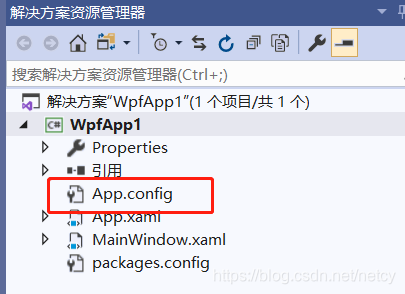

然后，你的app.config文件应该是这样：

B. CefSharp version 49或者更老的版本CefSharp version 49及之前的版本，不支持AnyCPU，因此需要指定编译架构。否则会有以下提示：

CefSharp.Common does not work correctly on AnyCPU platform.
You need to specify platform (x86 / x64).

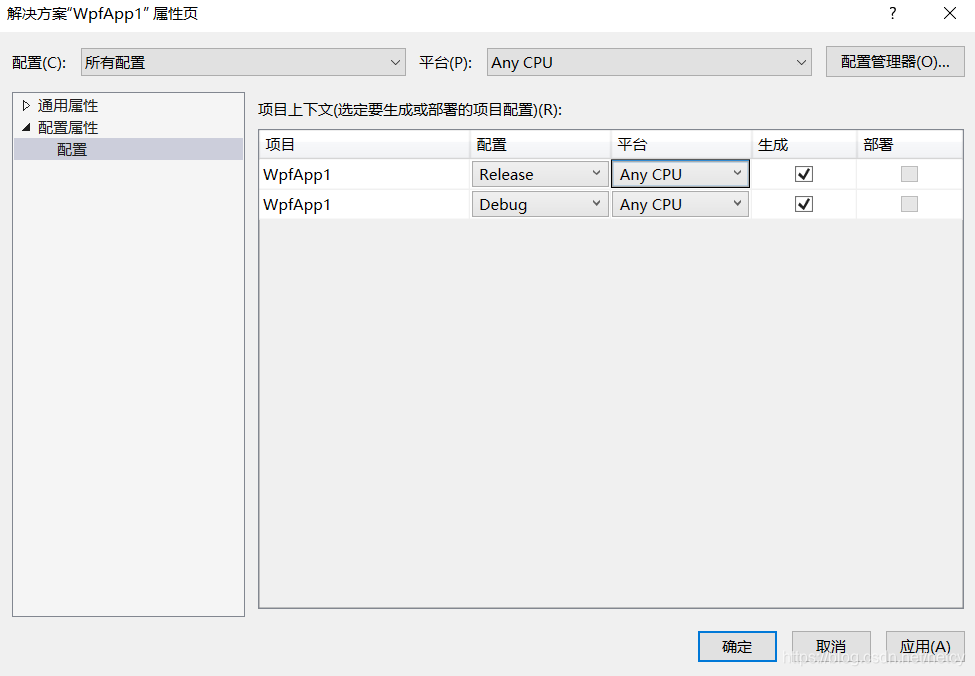

右键点击解决方案，选择属性，出现如下界面：

在配置属性 --》 配置下，把Release和Debug的平台都指定位特定的平台，比如x64。

0x06 使用CefSharp

经过以上配置之后，便可以使用CefSharp控件了，首先引入控件：

using CefSharp;
using CefSharp.Wpf;

然后，开始初始化ChromiumWebBrowser，如下：

      public ChromiumWebBrowser chromeBrowser;public void InitializeChromium(){CefSettings settings = new CefSettings();// Initialize cef with the provided settingsCef.Initialize(settings);// Create a browser componentchromeBrowser = new ChromiumWebBrowser("http://localhost:8080");// Add it to the form and fill it to the form window.// this.AddChild(chromeBrowser)MainGrid.Children.Add(chromeBrowser);}

创建一个ChromiumWebBrowser对象，在创建的时候，传入我们三维应用的地址；之后把该对象加入到Wpf的界面中即可。

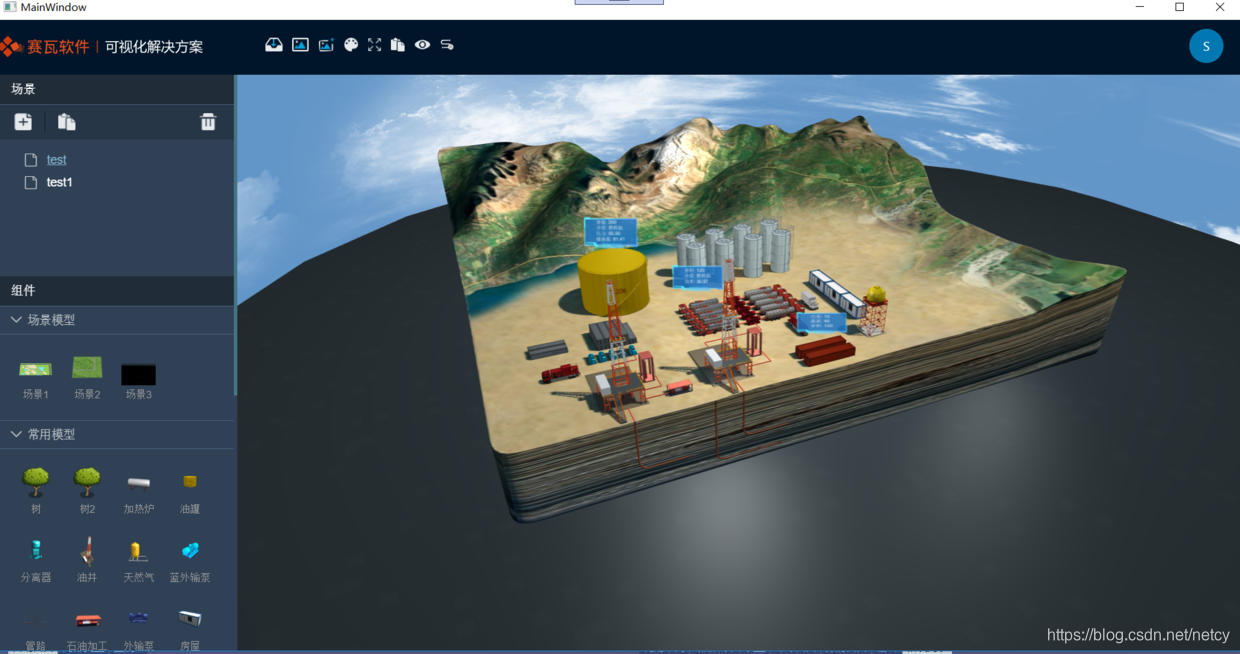

启动项目，可以得到如下界面，三维应用妥妥的出来了：

0x07 加入调试功能

代码如果不能调试，那是很恐怖的事情。 CefSharp控件和chrome浏览器一样，可以打开控制台。具体而言是ChromiumWebBrowser对象上面有一个ShowDevTools函数，可以打开控制台。因此，我们加入键盘监听，当按下F12的时候，调用该函数打开控制台：

  private void MainWindows_Keydown(object sender, KeyEventArgs e){//判断用户的按键是否为F12if (e.KeyStates == Keyboard.GetKeyStates(Key.F12)){chromeBrowser.ShowDevTools();}else if (e.KeyStates == Keyboard.GetKeyStates(Key.F11)){chromeBrowser.Reload();}}

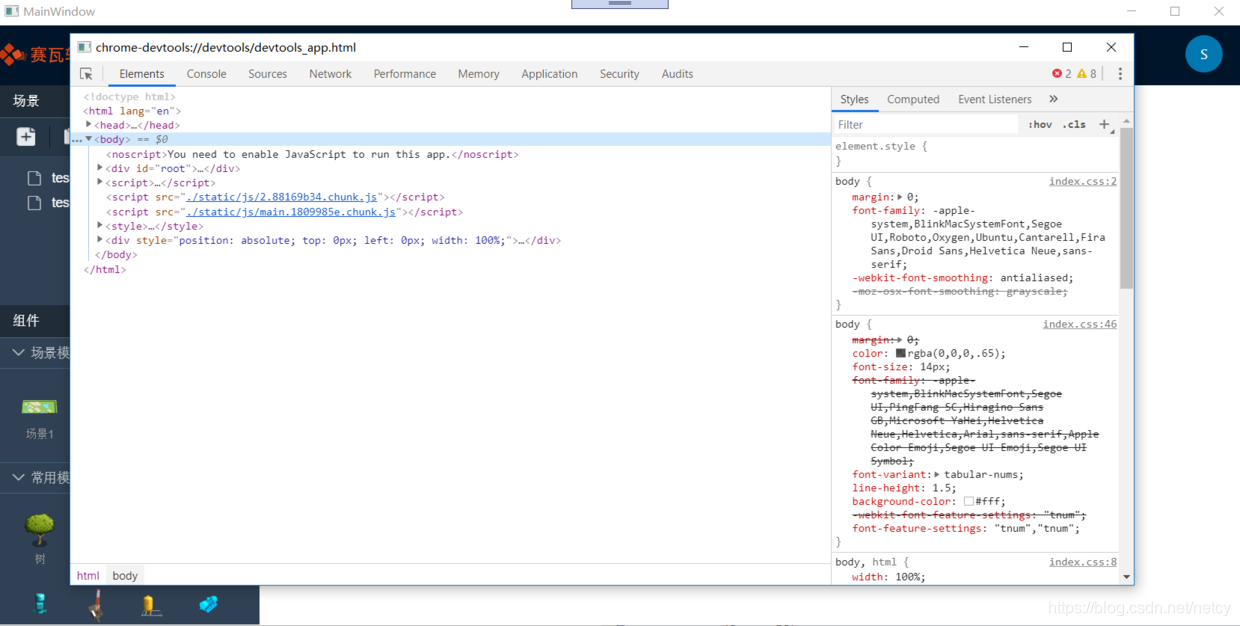

在界面上按F12键的效果如下：

0x08 尾声

使用CefSharp基本可以解决客户的嵌入三维应用到WPF的需求。 虽然CefSharp控件相对于chrome浏览器还是有些差距，比如性能 效率，以及未来可能还会遇到的一些兼容性的问题。

但就目前来说，客户还是挺满意的。

这，就够了。

0x09 参考文献

https://ourcodeworld.com/articles/read/173/how-to-use-cefsharp-chromium-embedded-framework-csharp-in-a-winforms-application

欢迎关注公众号“ITman彪叔”。彪叔，拥有10多年开发经验，现任公司系统架构师、技术总监、技术培训师、职业规划师。在计算机图形学、WebGL、前端可视化方面有深入研究。对程序员思维能力训练和培训、程序员职业规划有浓厚兴趣。
