手机没有3.5耳机接口了，怎么实现同时快充+音频《边听边充看这里！！！》

自从2013年USB-IF组织发布USB Type-C标准，2014年乐视发布第一款USB Type-C接口的手机，USB-C接口的普及变成一种不可逆转的趋势。但是，手机没有耳机接口了，怎么实现同时充电+音频呢？于是，USB Type-C接口的转接器应运而生了。

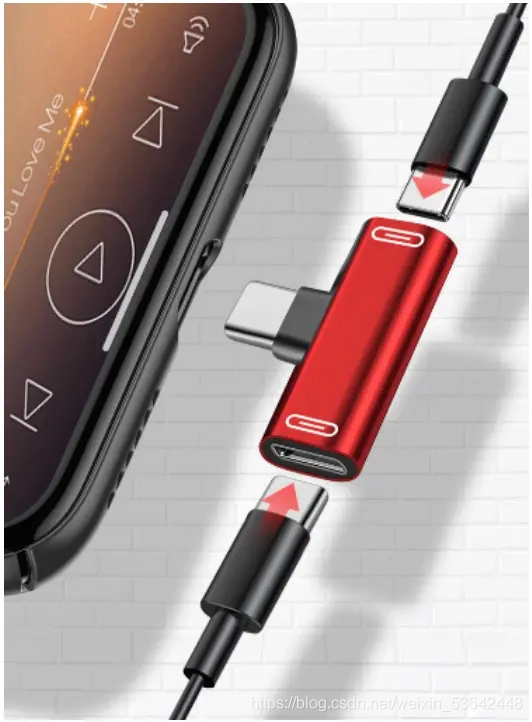

这种转接器把一个C口变成两个C口，其中一边接充电器，另外一边接usb-c耳机，极大的方便了消费者的使用。但是，很多工程师在设计产品的时候发现，在USB-C接口中，想要实现同时充电+音频，并不像以往的micro usb接口那样，只需要同时提供电源和音频接口，利用手机的OTG功能实现就可以了。而是需要一颗USB PD的芯片，与手机进行沟通，才能够实现边充边听。否则，要么只能听歌，要么只能充电。

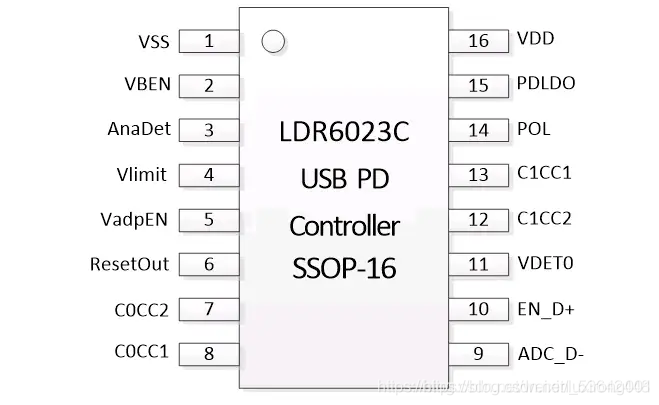

我们购买了亚马逊和淘宝上的多种边听边充转接器机进行测试，发现是支持通过时快充+音频的，完全可以满足边充电边听歌的需求。拆解之后发现里面都有一颗相同的USB PD控制芯片LDR6023C，通过咨询了芯片原厂深圳市乐得瑞科技有限公司，获得了这颗芯片的开发资料，可以看到这颗芯片是这样的：

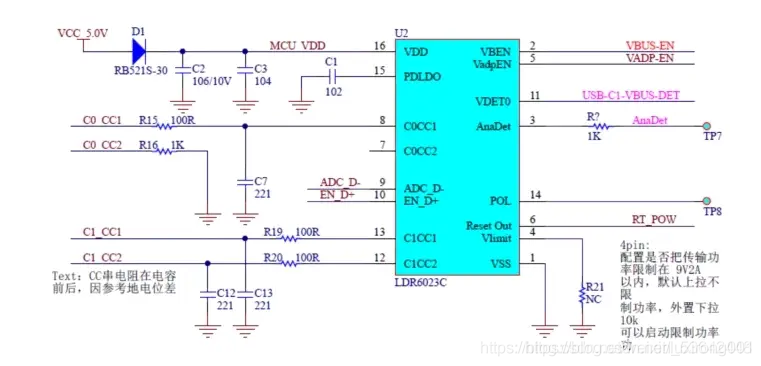

这颗芯片，可以同时与手机和充电器进行pd通信，让手机在充电的同时，进入USB HOST模式（默认情况下，手机充电时为usb device模式），从而顺利的实现边充边听的功能。难能可贵的是，这颗芯片能够同时支持数字耳机和模拟耳机（通过pin3检测），兼容性非常好。下面是这颗芯片的应用电路图：

通过电路图可以看出，这颗芯片的外围非常简单，在提供模拟耳机检测功能的同时，还可以通过pin4进行功率配置。把最高电压限制在9V以内，以降低对板上其他元器件的耐压要求，减小体积和成本，目前各大手机配件品牌商都在使用此款LDR6023C作为边听边充的控制IC，无论是从兼容性或者IC性价比来说，LDR6023C都是一款为此应用量身定做的一款PD控制器！！！
