基于中国移动OMC系统北向接口规范实现及源码

2023-11-10 14:10

本文主要是介绍基于中国移动OMC系统北向接口规范实现及源码,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

一、 中国移动OMC系统北向接口规范要求

OMC北向接口是OMC系统与网络管理系统(NMS)间的接口,分为上行接口和下行接口。上行接口指从OMC到NMS的接口,下行接口指从NMS到OMC的接口。

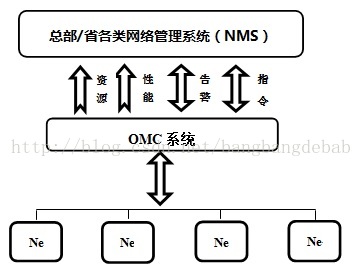

接口总体架构如下:


接口说明:

1、资源数据接口:数据量相对较小,周期性单向传送,数据时延要求较低。

2、性能数据接口:数据量相对较大,周期性单向传送,数据时延要求一般。

3、告警数据接口:单条信息数据量较小、总体数据量较大,要求数据实时传送。

4、操作指令接口:网络设备的操作指令通道接口,为上层网管提供下行指令通道,并反馈操作指令返回结果,数据量相对较小,实时性要求较高。

    基于上述中国移动规范要求,以及公司本身JAVA技术平台积累,提出如下技术架构方案。

二.物理架构设计

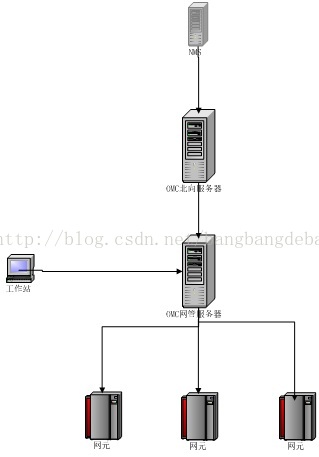

按照《OMC系统通用技术规范V1.0.0(20160612)》中描述北向支持如下分离式物理部署视图:


其中在生产模式下,OMC网管服务器与北向服务器可以支持部署在同一服务器上或者是部署在不同独立物理服务器上。如果部署在同一物理服务器上时,OMC网管服务程序与北向服务程序也是运行在不同进程中。

三.接口架构设计

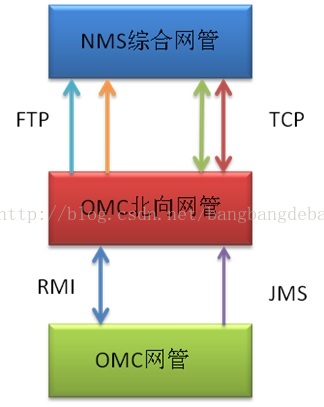

根据《OMC系统北向接口通用技术规范V1.0.0(20160621)》中描述,各层次之间接口设计如下:


其中OMC北向网管与NMS综合网管系统之间接口为《OMC系统北向接口通用技术规范V1.0.0(20160621)》接口架构所定义。包含性能,资源数据的FTP接口以及告警与指令的TCP接口。OMC网管与OMC北向系统之间接口为厂商自定义,包括RMI接口与JMS接口。其中RMI接口定义北向与网管之间所有指令操作API,JMS为告警信息传递接口。满足北向告警性能要求。

四.OMC北向整体设计

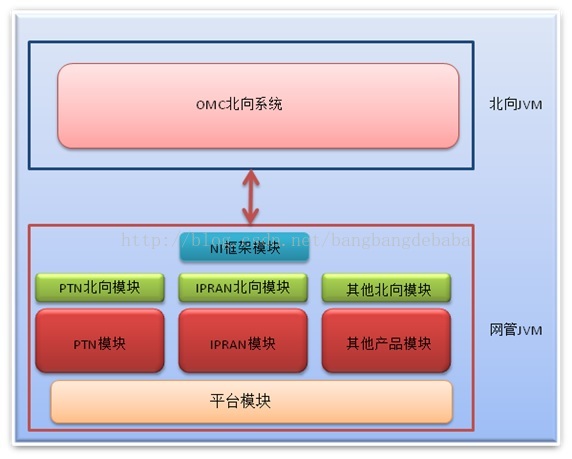

根据目前网管系统架构设计,以及上述分离式北向支持需求,OMC北向系统整体由两大子系统部分构成。一是OMC北向子系统本身,二是OMC网管系统中包括北向模块子系统部分,其中包括有北向框架模块,以及各自产品北向模块。


可以看到两个子系统一并构成整个OMC北向系统整体结构,各自运行在各自不同的JVM虚拟机中,可以是跨服务器。

五.OMC北向子系统模块设计

OMC北向子系统从上到下模块划分如下图所示,其中北向接口是用于NMS直接连接Socket NIO接口,南向接口为与OMC网管系统连接接口。中间为业务处理模块,包括数据库持久化设计,FTP服务器设计等。


模块功能设计描述

根据上述逻辑架构设计,OMC北向包含三大功能模块组成:北向接口框架模块,业务处理模块以及南向接口框架模块。

北向接口模块设计

北向接口模块是负责与NMS上层综合网管对接以及指令传递处理交互作用。同时还负责着将OMC网管告警通过TCP方式上报给NMS上层网管系统。并保证时延尽可能低以及负载处理尽可能高效。同时需要考虑到集采测试过程中NMS上层模拟器的不稳定性,避免导致OMC北向系统的不稳定。

Socket框架的搭建是关键,需要保证上述条件。同时指令解析模块负责根据《OMC系统北向接口通用技术规范V1.0.0(20160621)》中描述指令格式编解码并完成指令传递与处理。

南向接口模块设计

南向接口模块是负责与OMC网管系统之间对接交互作用,同时还负责将OMC网管系统告警信息实时获取以便后续处理。

其中RMI框架负责以服务方式与OMC网管系统进行数据获取,如资源数据以及后续性能数据采集通道。

JMS框架负责获取OMC网管系统实时告警数据,保障单条数据量较小,但是总体数据量较大,实时性较高特点。

调度框架根据自定义要求实现调度要求。
