Cocos Creator 2D摄像机 [Lv.2] 截图

摘要

本文在Cocos Creator 2D摄像机 [Lv.1] 小视图所完成的工程的基础上进行修改，并增加截图功能。

环境

• Cocos Creator 2.4.4

资源

• 官方Demo（capture_to_native）
• 本文Demo（CaptureScreenDemo）

准备工作

1. Cocos Creator 2D摄像机 [Lv.1] 小视图 所完成的工程。

正式开始

对工程做一些修改

资源管理器
拷贝MiniMapDemo场景，重命名为CaptureScreenDemo。
拷贝MiniMapController.js脚本，重命名为CaptureScreenController.js。

层级管理器

1. 将CaptureScreenController.js脚本，挂载在CaptureScreenController节点上。

之后节点相关的设置请参考工程中的设置，文中不再赘述。

如何互动

截图功能需要通过RenderTexture实现。
将摄像机照到的图像，渲染到RenderTexture上，然后从RenderTexture上读取出图像数据。
我们将通过右键点击，来触发截图功能。

通过RenderTexture + SpriteFrame来实现小视图

创建一个sprite，用来显示小视图，默认的SpriteFrame删除掉。

在CaptureScreenController.js中实现功能。

...
let _texture = null		// RenderTexturecc.Class({...properties: {...smallView: cc.Sprite, 	// 小视图。},onLoad () {..._texture = new cc.RenderTexture()_texture.initWithSize(_canvasWidth, _canvasHeight, cc.gfx.RB_FMT_S8)this.camera.targetTexture = _texture	// 将摄像机的渲染重定向到 RenderTexture 上。// spriteFrame 的 texture 指定为 RenderTexture ，// 再把 spriteFrame 添加到 smallView 上，// 这样摄像机照到的图像就能通过 smallView 显示出来了。let spriteFrame = new cc.SpriteFrame()spriteFrame.setTexture(_texture)this.smallView.spriteFrame = spriteFrame}, ...
});

将节点挂载到脚本对应变量上。

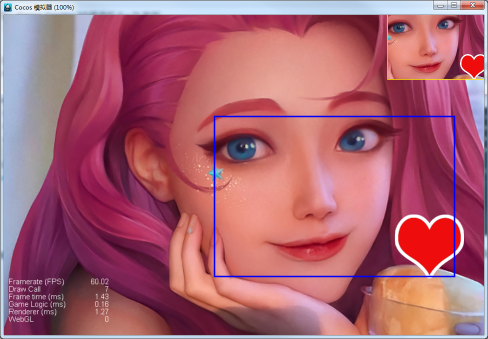

运行起来，看看效果，

小视图怎么这么小，而且还倒过来了。
小视图很小是由于camera.rect发挥的作用。原先是以整个屏幕作为根本，设置的rect。现在将targetTexture定向到了smallView上，由于smallView已经设置了需要的大小，所以重置camera.rect，让其按照默认的位置和尺寸显示就可以了。

显示倒过来的问题，我们可以通过设置smallView的scaleY = -1来解决。
同时还有一点，我们要将smallView的分组设置为brush。反正不能放在default分组里，否则小视图又会被摄像机渲染出来。

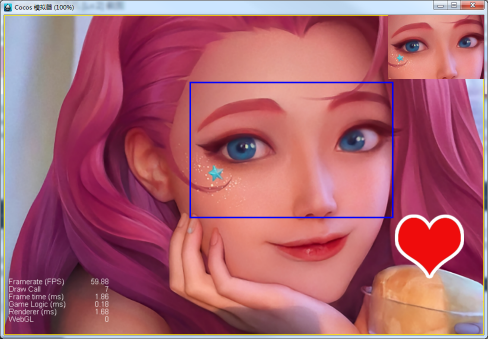

运行起来，看看效果，

已经能正常显示了。但是又发现个小问题，小视图边框（黄线）的显示不太正常。
这是由于原先通过camera.rect实现时，小视图边框是通过camera.rect计算出来的。现在通过smallView来显示，我们就需要通过其Node的属性来计算小视图的边框。
在CaptureScreenController.js中修改calCameraDisplayRect函数的实现。

calCameraDisplayRect: function () {let cameraPos = this.smallView.node.getPosition()	// 根据 smallView 的位置来计算。let cameraAnchor = cc.Vec2(this.smallView.node.anchorX, this.smallView.node.anchorX)let cameraSize = {width: this.smallView.node.width, height: this.smallView.node.height}// 绘制的矩形以左下角为原点。return new cc.Rect(cameraPos.x - cameraAnchor.x * cameraSize.width, cameraPos.y - cameraAnchor.y * cameraSize.height, cameraSize.width, cameraSize.height)},

运行起来，看看效果，

一切都正常了。

截图

在CaptureScreenController.js中实现功能。

...
cc.Class({...onLoad () {...// 鼠标释放事件，通过右键点击鼠标截图。this.node.on(cc.Node.EventType.MOUSE_UP, this.onMouseUp, this)...}, ...onMouseUp (event) {let mouseType = event.getButton()if (mouseType === cc.Event.EventMouse.BUTTON_RIGHT) {	// 鼠标右键释放。this.captureScreen()	// 截图。}}, ...captureScreen () {this.camera.render()	// 手动渲染摄像机。let picData = _texture.readPixels()		// 从 RenderTexture 中读取图像数据。// 图像默认 Y 轴是颠倒的，需要翻转一下 Y 轴。picData = this.filpYImage(picData, _texture.width, _texture.height)this.saveFile(picData)	// 存储图像。}, saveFile (picData) {if (CC_JSB) {// 存储到可写路径下。let filePath = jsb.fileUtils.getWritablePath() + 'render_to_sprite_image.png'// 存储图像。let success = jsb.saveImageData(picData, _texture.width, _texture.height, filePath)if (success) {cc.log("save image data success, file: " + filePath)}else {cc.error("save image data failed!")}}}, // This is a temporary solutionfilpYImage (data, width, height) {// create the data arraylet picData = new Uint8Array(width * height * 4)	// 每个像素 4 字节。let rowBytes = width * 4for (let row = 0; row < height; row++) {let srow = height - 1 - rowlet start = srow * width * 4	// 从最后一行开始递减。let reStart = row * width * 4	// 从第一行开始递增。// save the piexls datafor (let i = 0; i < rowBytes; i++) {picData[reStart + i] = data[start + i]}}return picData},
})

运行起来，看看效果，

成功生成了截图文件。

划重点

• 通过RenderTexture + SpriteFrame来实现小视图。
• Camera.render() -> RenderTexture.readPixels() -> filpYImage() -> jsb.fileUtils.getWritablePath() -> jsb.saveImageData()。
