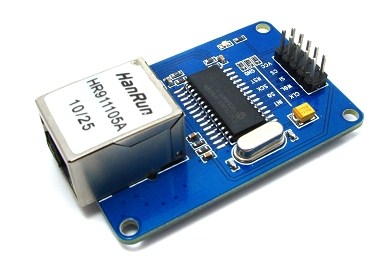

先看网络模块长啥模样：

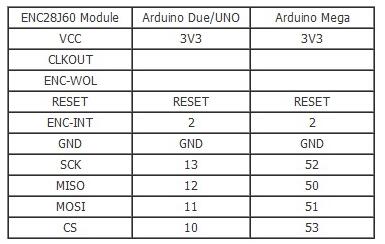

惯例，看接线方法，接7根：
Vcc —— 3.3V 【注意电压！！】
GND —— GND
RESET —— RESET；
CS —— 片选，与“ether.begin()”的第三个参数一致；下面的测试代码接D10；
SI —— D11 （MOSI 口，见下图）；
SO —— D12 （MISO 口，见下图）；
SCK —— D13 （SCK 口，见下图）；
写一段代码，当用网页访问网络模块的时候，显示开关状态。
当直接访问 http://192.168.1.17 时，显示当前状态：OFF
当带参数访问时：http://192.168.1.17/?ON 或 http://192.168.1.17/?OFF
则显示参数状态。
【库文件】：https://github.com/jcw/ethercard
代码：
#include <EtherCard.h>
//首先，你需要包括EtherCard库，并定义一些变量：MAC地址（mymac[]），IP地址（myip[]）和用来存储传入和传出的数据缓冲（Ethernet::buffer[700]）。
static byte mymac[] = {0xDD,0xDD,0xDD,0x00,0x00,0x01}; //网卡MAC地址，mac地址第一字节必须是偶数。
static byte myip[] = {192,168,1,17}; //网卡IP地址
byte Ethernet::buffer[700]; //缓冲区大小char on[] = "ON";
char off[] = "OFF";boolean relayStatus;
char* relayLabel;
char* linkLabel;void setup () {Serial.begin(9600);Serial.println("ENC28J60有线网络模块演示");//用begin()方法开始网络连接，需要3个参数，分别为缓冲大小、MAC地址和Arduino的片选（CS）引脚.//片选通常为10，这个参数可以不写，如果不写的话默认为8，所以要根据你的电路进行设置。if(!ether.begin(sizeof Ethernet::buffer, mymac, 10))Serial.println( "连接网络失败");elseSerial.println("连接网络成功");//用staticSetup（）方法配置静态的IP地址，参数有3个，分别为ip地址、网关和DNS，IP地址是必须的，网关和DNS是可选的。大家看下这个函数的参数定义。if(!ether.staticSetup(myip))Serial.println("设置IP地址失败");else Serial.println("设置IP地址成功");relayStatus = false;relayLabel = off;linkLabel = on;
}void loop() {
//在loop里面, 你只需要2条命令:
//packetReceive()方法： 从网络接收一个新传入的数据包;
//packetLoop() 方法：对具体收到的信息作出回应，包含“ping” 请求(ICMP echo 请求)。word len = ether.packetReceive();word pos = ether.packetLoop(len);if(pos) {if(strstr((char *)Ethernet::buffer + pos, "GET /?ON") != 0) {relayStatus = true;relayLabel = on;linkLabel = off;} else if(strstr((char *)Ethernet::buffer + pos, "GET /?OFF") != 0) {relayStatus = false;relayLabel = off;linkLabel = on;}BufferFiller bfill = ether.tcpOffset();bfill.emit_p(PSTR("HTTP/1.0 200 OK\r\n""Content-Type: text/html\r\nPragma: no-cache\r\n\r\n""<html><head><meta charset='UTF-8' meta name='viewport' content='width=200px'/></head><body>""<div style='position:absolute;width:200px;height:200px;top:50%;left:50%;margin:-100px 0 0 -100px'>""<div style='font:bold 14px verdana;text-align:center'>当前状态 $S</div>""<br><div style='text-align:center'>""<a href='/?$S'></a>""</div></div></body></html>"), relayLabel, linkLabel, linkLabel);ether.httpServerReply(bfill.position());}
}
