本文主要是介绍snap7与西门子PLC连接配置,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

S7协议是西门子PLC使用的通信协议,可以使用开源的Snap7库实现上位机与西门子PLC之间的通信。并不是所有的西门子PLC都可以用Snap7通信,比如S7 300/400/WinAC CPU可以完全支持S7, S7 1200/1500 CPU支持扩展的S7而且需要在TIA博图中做一些额为配置才能使用。

本文就是介绍如何通过TIA博图配置PLC,以能够通过snap7读写PLC

http://snap7.sourceforge.net/是官方的内容。

首先列一下不同型号的西门子PLC对S7的支持情况:



下面以s7 1200为例,说明如何配置。



1. 只用 global DBs 能够被访问.

如果要到DB块中定于数据,然后通过Snap7读写,那么数据必须定义在全局数据块中。



2.   关闭块访问优化功能

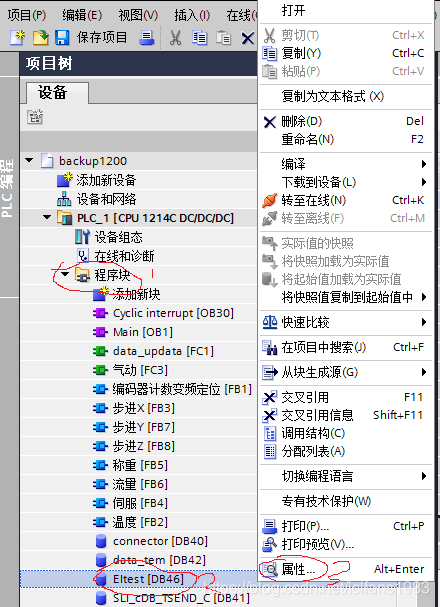

在程序块中右键点击全局数据块,会弹出如下图所示的列表,在列表中点击“属性”按钮



在弹出的窗口中,点击属性,然后去掉“优化的块访问”勾选框。



3.  设置完全访问权限,并允许远程的GET/PUT 访问

右键点击PLC,会弹出如下图所示的列表,在列表中点击“属性”按钮

在弹出的窗口右侧点击“防护与安全”,勾选如下所示的两部分:



4 trouble shooting

如果上面的步骤都设置好了,仍然报错误: "CLI : function refused by CPU (Unknown error)",

这是PLC firmware 版本的问题, 对于S7-1200, 检查PLC的firmware版本如果是R4.2, 则需要使用低版本的R4.0, 然后重新组态就可以了。



这篇关于snap7与西门子PLC连接配置的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!


原文地址:https://blog.csdn.net/lclfans1983/article/details/108467873
