ArcGIS实用的制图小技巧，快来看看吧！

一.制作“羽化”效果

1.创建多级缓冲区

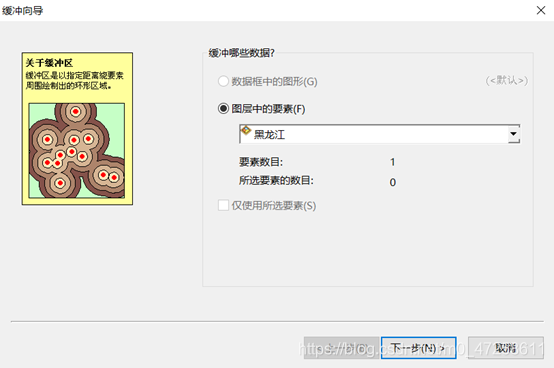

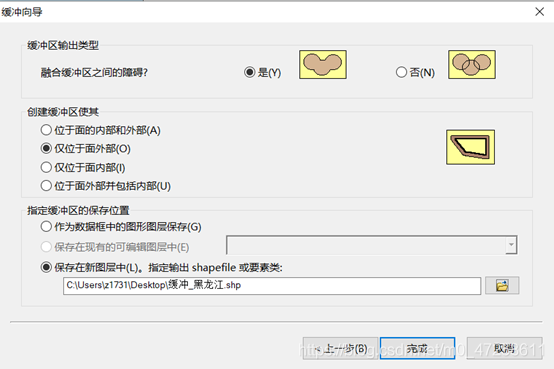

打开【缓冲向导】，创建多级缓冲。

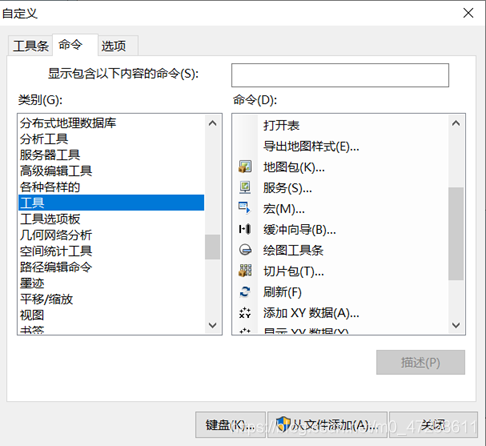

【自定义】->【自定义模式】->【命令】

找到[工具]，将[缓冲向导]添加到工具条中。

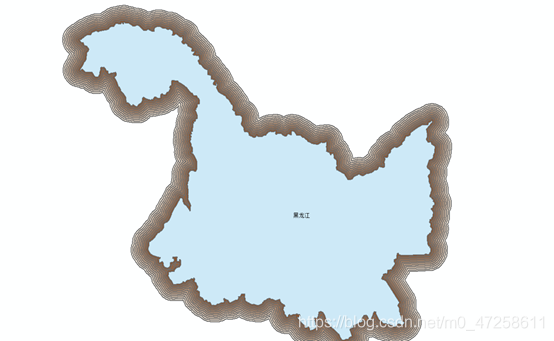

多级缓冲效果图

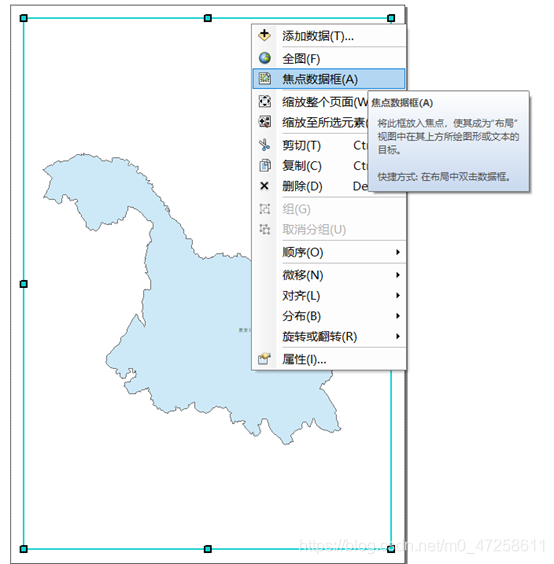

2.在布局视图，将属性框设置为焦点属性框

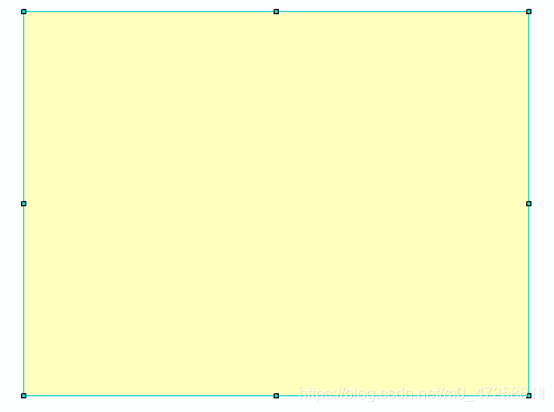

3.在数据视图，绘制矩形范围，再转为要素

【绘图】->【绘制矩形】


【属性】->【将图形转为要素】

4.使用ArcToolbox中的工具，进行叠加分析

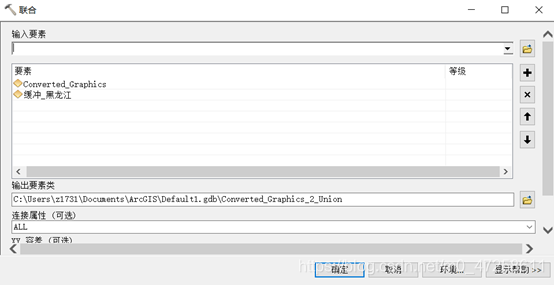

【分析工具】->【叠加分析】->【联合】

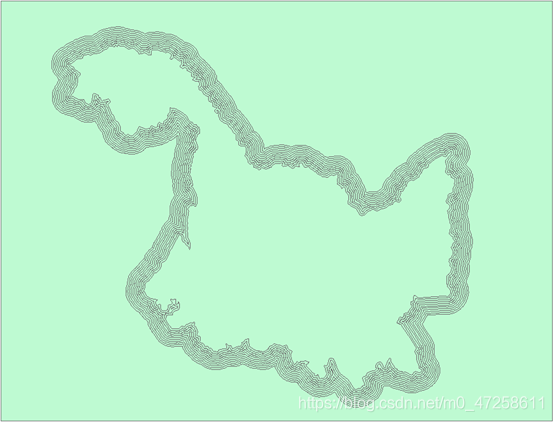

联合效果图

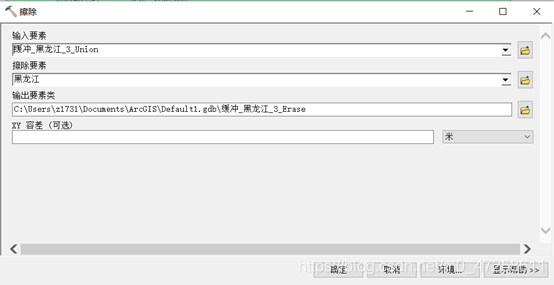

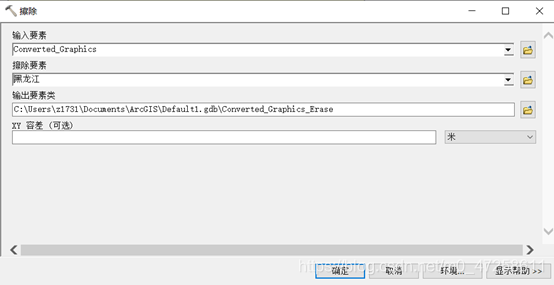

【分析工具】->【叠加分析】->【擦除】

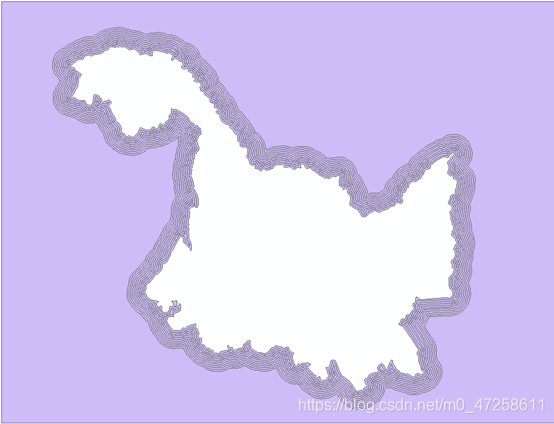

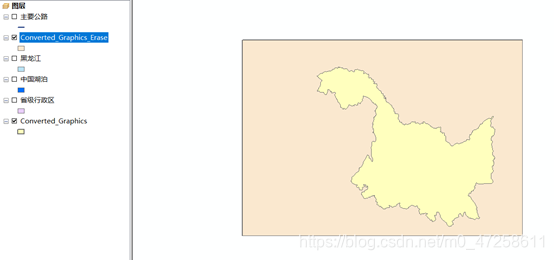

擦除效果图

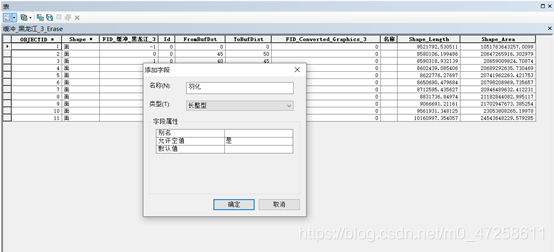

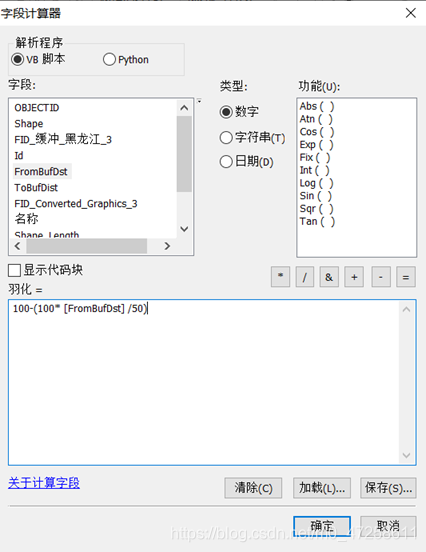

5.打开擦除后的图层的属性表，添加透明字段，并用字段计算器赋值

6.设置填充颜色和透明度

将面要素的填充【颜色】改为“白色”，【轮廓线】为“无色”，用“羽化”字段对缓冲区进行符号化。



“羽化”效果图
注意：要将擦除后的图层放在最上层，这样就可以显示出“羽化”的效果。

二.制作“粉饰”效果

1.在数据视图，绘制矩形范围，再转为要素

由【绘图】->【绘制矩形】 ，再【属性】->【将图形转为要素】

2.使用ArcToolBox中的工具，进行叠加分析

3.设置填充颜色和透明度

“粉饰”效果图
注意：要将擦除后的图层放在最上层，这样就可以显示出“粉饰”的效果。

三.制作“阴影”效果

阴影效果，分为了单一颜色的阴影和渐变的阴影。

单一颜色的阴影

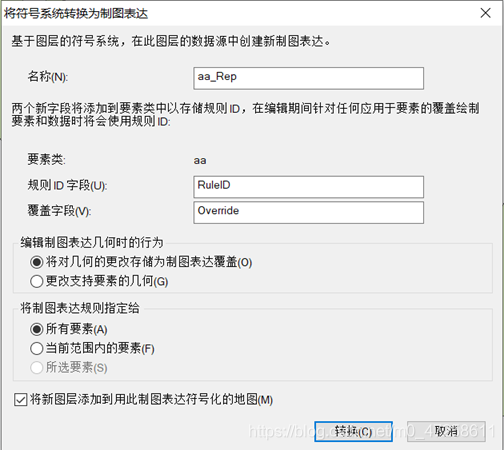

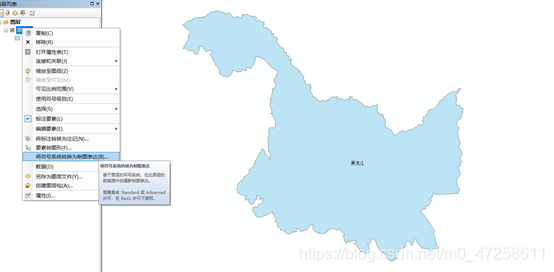

1.从数据库中添加数据，在图层菜单中->[将符号系统转换为制图表达]

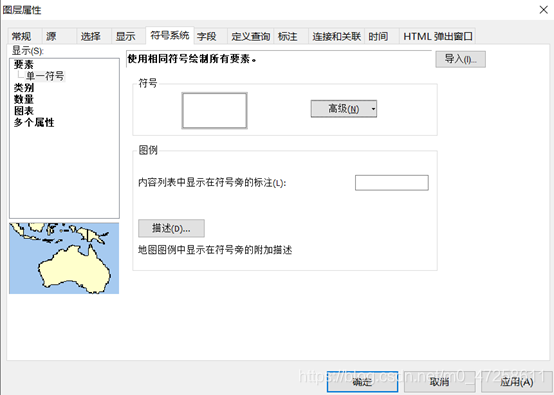

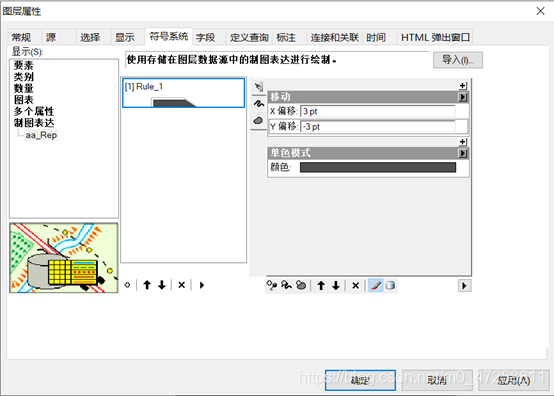

2.在图层属性的符号系统中，设置颜色和效果

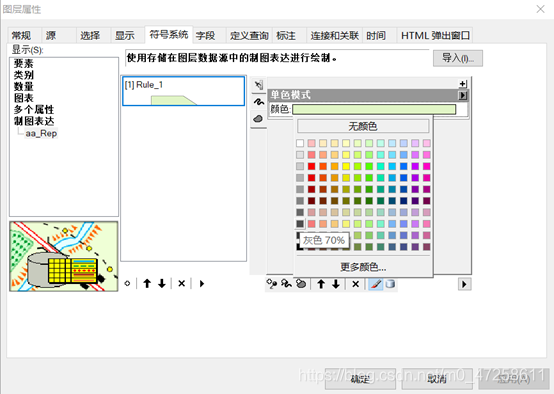

在【单色模式】区域，将颜色选为“灰色70%”。

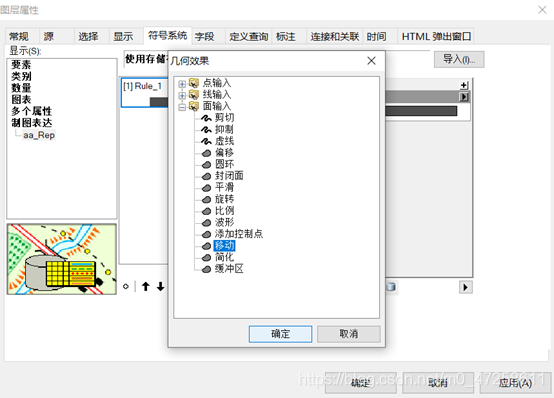

设置几何效果——偏移量。

单一颜色的“阴影”效果图

渐变的阴影

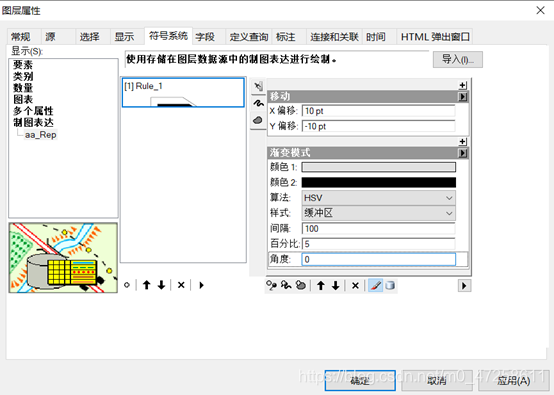

1.创建制图表达，选择渐变，设置颜色和效果

【单色模式】区域的右边的按钮，在菜单中选择【渐变】，将【颜色1】选为“灰色10%”，【颜色2】为“黑色”，【间隔】为“100”，【百分比】为“5”，【角度】为“0”。

渐变的“阴影”效果图

注意：1.若图层已经创建了制图表达，则可在ArcToolbox工具箱中通过双击【制图工具】→【制图表达管理】→【删除制图表达】
2.将创建制度表达之前的图层放在已经创建了制图表达的图层上面。比如：这里将黑龙江图层置于黑龙江_Rep图层上面，便出现了阴影的效果。
