C++ MFC框架结构的分析

上一节我们基于MFC的框架结构，创建了一个默认的基于对话框的应用程序。没有添加一行代码，但是运行程序却弹出了一个对话框界面。本节将要介绍上一节所生成的框架代码，来更多地了解MFC应用程序，能更好地在MFC框架上快速地开发软件。

框架代码文件的结构

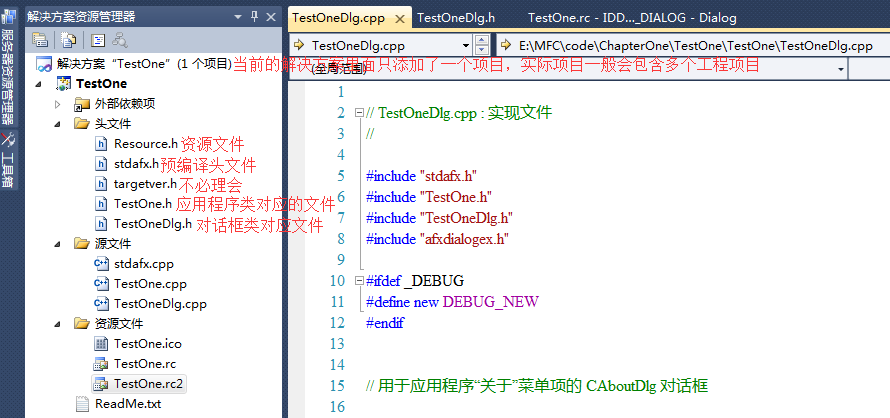

基于MFC对话框程序的框架结构如图1-3-1所示：

图1-3-1 基于MFC对话框程序的框架代码结构示意图

主要有4个部分组成：
1) 资源文件Resource.h：主要是定义资源的ID。
2) 预编译文件：可以用来解决头文件包含冲突的问题，定义一些需要全局性包含的文件。
3) 应用程序类对应文件：项目名称是TestOne，对应类名为CTestOneApp。
4) 对话框类：项目名称是TestOne，对应类名为CTestOneDlg。

应用程序类

MFC定义了一个应用程序基类CWinApp，所有基于MFC的应用程序都会继承这个类。TestOne项目也不例外，此时的应用程序类是CTestOneApp，定义如下：

class CTestOneApp : public CWinApp
{
public:CTestOneApp();
public:// 重载虚函数virtual BOOL InitInstance();// 实现DECLARE_MESSAGE_MAP()
};

这个类的定义很简单，重点来看一下InitInstance函数：

BOOL CTestOneApp::InitInstance()
{  //初始化应用程序环境包控件等操作，省略部分代码.CWinApp::InitInstance();..//省略部分代码...    //定义对话框对象CTestOneDlg dlg;//保存对话框到全局变量m_pMainWnd = &dlg; //显示对话框INT_PTR nResponse = dlg.DoModal();if (nResponse == IDOK){//“确定”来关闭对话框的代码}else if (nResponse == IDCANCEL){//“取消”来关闭对话框的代码}// 由于对话框已关闭，所以将返回 FALSE 以便退出应用程序， 而不是启动应用程序的消息泵。return FALSE;
}

这个函数可以看作MFC程序的入口函数，main函数隐藏在这个函数中。在实际的开发中，一般不需要对这个类进行操作，但如果需要在建立主对话框之前处理一些数据或者准备工作，那么就可以把代码添加到这个函数中，主对话框显示之前。

这里有两个比较个典型的应用。
1) 启动界面之前弹出登陆界面，需要正确输入用户名和密码才能弹出主界面；

2) 启动界面之前，弹出一个项目配置界面，例如操作员，设备编号，项目名称，批次等信息，同时这些信息需要传递到主界面中，主界面根据项目和批次决定某种操作方式。

上面两个应用在实际的项目开发中很常见，需求比较普遍。

第一个需求不涉及数据传递，可以在代码中将用户名和密码固定，如果输入的结果与设定的结果一致，那么就开放此软件的使用权限；稍微复杂一点的，可以比较输入的结果与数据库中存储的用户名和密码是否匹配，如果匹配，才开放此软件的使用权限；再稍微复杂一点的，还可以将界面输入结果与服务器中的信息比较，查看当前用户是否有此软件的使用权限，当然这个还涉及到服务端的处理，与网络通信有关。

第二个需求涉及不同对话框之间的数据传递，应用也比较广泛。

篇幅有限，这里不再展示这两个需求的源码，源码统一在本教程的源码获取链接中获取。

对话框类

MFC主对话框类（主对话框是指与项目名称一致的那个类对应的对话框，下同）CTestOneDlg继承CDialogEx类，CDialogEx又继承CDialog类，这个可以通过类转到定义查看，对话框类负责与用户交互，处理用户消息，接受用户输入。类的定义如下：

// CTestOneDlg 对话框
class CTestOneDlg : public CDialogEx
{
public:// 标准构造函数CTestOneDlg(CWnd* pParent = NULL);// 对话框数据enum { IDD = IDD_TESTONE_DIALOG };
protected:// 动态数据交换，负责控件与变量之间的关联virtual void DoDataExchange(CDataExchange* pDX);
protected://应用程序句柄HICON m_hIcon;//重载初始化对话框virtual BOOL OnInitDialog();//定义消息WM_SYSCOMMAND处理函数afx_msg void OnSysCommand(UINT nID, LPARAM lParam);//定义消息WM_PAINT处理函数afx_msg void OnPaint();//定义消息ON_WM_QUERYDRAGICON处理函数afx_msg HCURSOR OnQueryDragIcon();//消息映射DECLARE_MESSAGE_MAP()
};

从这个类的定义可以看出以下几点：
1) 控件与数据关联，可以简单地交给框架来实现；
2) 在MFC框架上开发主要是针对消息处理机制。

添加消息响应

MFC消息响应机制过程比较复杂，这里因为还只是基础部分，不做深入的探讨，只做一个简单的过程演示，给读者一个初步的印象，后面会在专门的章节中讨论这个问题。本节演示在界面中添加一个按钮的消息响应。

首先把工作区间切换到“资源视图”，如果工作区间没有显示资源视图，在菜单中的视图中查找“资源视图”并点击，这样工作区间就会显示出来。切换到资源视图后，找到Dialog文件夹找到IDD_TESTONE_DIALOG，如图1-3-2所示。

图1-3-2 MFC对话框程序资源视图示例

双击图1-3-2中选中的对话框ID就会显示这个对话框窗口，从工具栏中选择“Button”按钮后，可以直接将按钮拖至显示的这个对话框窗口中。说明一下，工具栏只有当主工作区间显示对话框时才会显示，初学者可能会碰到找不到工具栏的情况。用鼠标右键点击按钮，选择“属性”切换到属性页，修改按钮的名称（对应Caption）“Test”，同时修改按钮的ID为IDC_BTN_TEST。有两种方式可以完成添加按钮的消息处理函数。
1) 直接双击按钮；
2) 右键选中按钮，点击“添加事件处理程序”；

两种方式区别在于，第一种方式添加的消息响应函数名称是默认的，第二种方式添加的消息响应函数名称是可以编辑的。

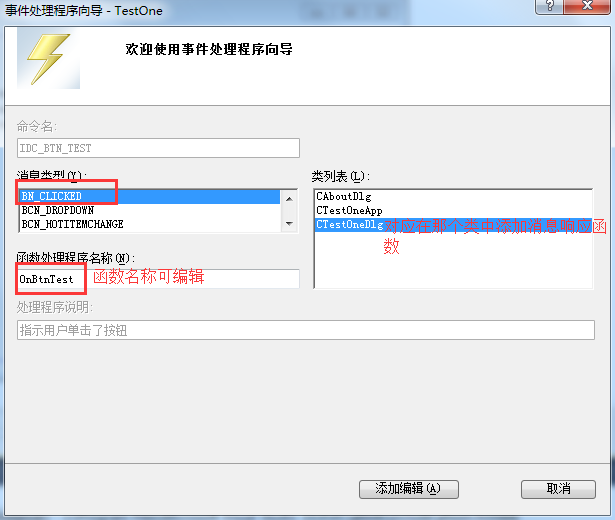

图1-3-3 MFC添加按钮消息响应事件处理向导

代码如下所示：

//添加按钮IDC_BTN_TEST的单击消息处理函数
void CTestOneDlg::OnBtnTest()
{AfxMessageBox(_T("测试成功！"));
}

添加一个MessageBox之后，编译并执行。在软件中添加我们添加的“Test”按钮之后，出现消息框，如图1-3-4所示。

图1-3-4显示处理按钮的消息
