CH549/CH548学习笔记1 - 硬件设计

目录

1. Type C接口设计

2.  电源电路

 3. 烧录

1. Type C接口设计

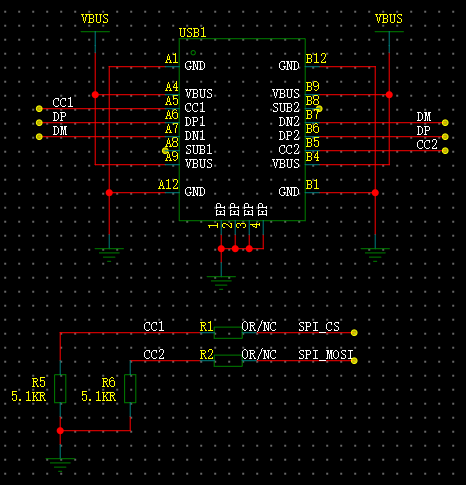

由于CH549G不支持USB3.0，所以只需要使用12pin的Type-C接口。对于CH549G的PD功能，实在没看懂，例程也是调用了库，似乎是软件方式实现CC通信的，本来想试试Sink模式将VBUS调节到高于5V看看效果，硬件上保留，有空的话看看软件有没有办法实现。

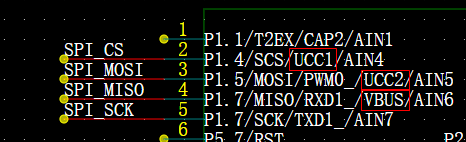

VBUS是电压检测，不接Pin4，CC1和CC2用电阻隔开，需要PD时接上验证。

2.  电源电路

CH549G支持3.3V和5V，即VDD脚（Pin15）可以接3.3V和5V，而V33脚（Pin16）是固定3.3V，如果VDD接5V，则V33使用内部LDO输出3.3V，外面要接一个0.1uF的电容。这个电源只能供内部USB使用，不能用于外部电源。这就有2种情况：

        当VDD接5V时，不需要外部3.3V，

        当VDD接3.3V时，则需要外部3.3V提供电压给V33脚。

考虑PD输出高于5V的情况，用0欧电阻隔开VBUS到5V。

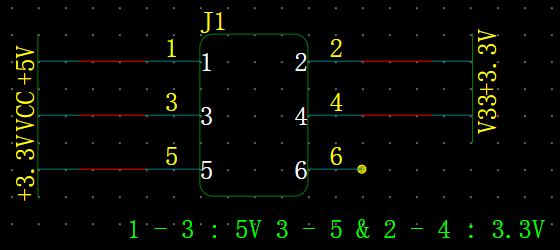

通过跳线选择5V或3.3V：1和3脚短接表示5V；3和5、2和4短接表示3.3V。在实际项目中如果需要跳线5V或3.3V，实际是可以只留1-3和3-5短接方式，而将2-4一直短接，即V33脚（Pin16）一直由外部3.3V供电即可。

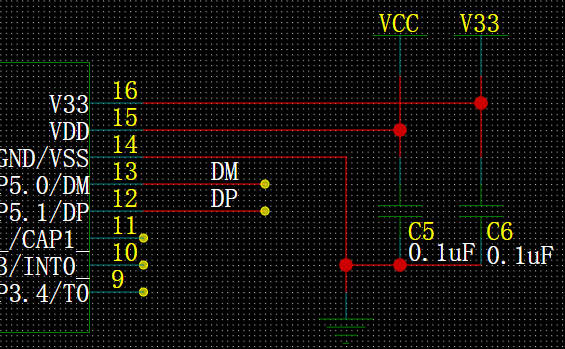

 CH549端的电源部分入下图，C5和C6需尽可能靠近CH549。

 3. 烧录

CH549支持2种烧录方式：串口0和USB，2种方式的烧录方式都需要P51（即DP脚，默认的情况）拉高后上电。
